OWON XDS3202E осциллограф 200 МГц 1 г 2chs 8 бит АЦП 40 м длина записи декодирования комплект 75000 wfms/s 1ns/div 8 цветов ЖК-дисплей FFT USB

Супер производительность

+ 8-bit ADC, восстановление формы волны деталь полностью

+ 40 м длина записи и 75000 wfms/s частота обновления формы волны

+ Низкий фоновый шум, вертикальная чувствительность в 1 мВ/div - 10 В/div

+ Мульти-триггер и функция декодирования шины

+ Поддержка SCPI и LabVIEW

Новые творческие внешний вид

+ Ультратонкий корпус, меньше места

+ Мультиинтерфейсная интеграция-usb-хост, usb-устройство, usb-порт для PictBridge, LAN, AUX и многое другое

+ VGA порт-лучшее решение для расширения видео и демонстрации обучения

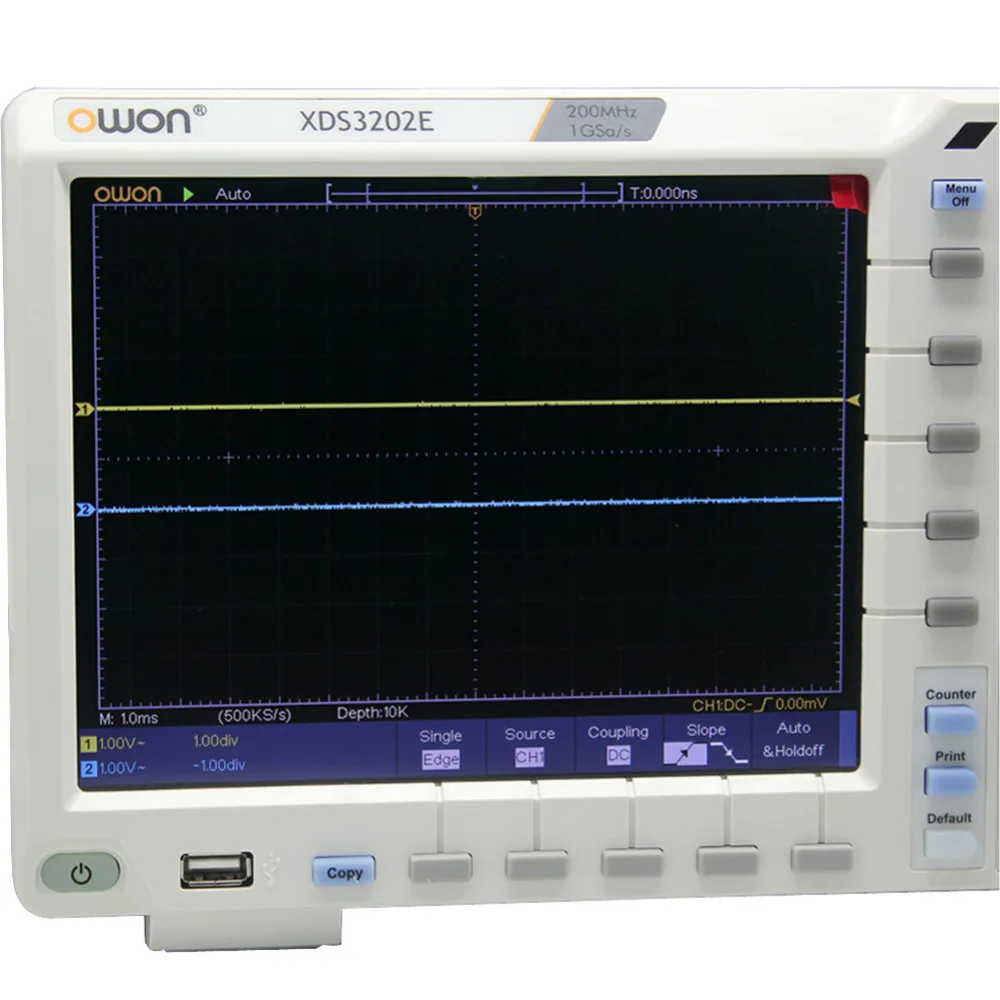

+ 8 дюймов 800x600 ЖК-дисплей с высоким разрешением

+ Дополнительный мультисенсорный экран, более удобный для пользователя опыт работы

N-in-1

Функции регистратора данных и мультиметра с функцией регистрации данных,

И двухканальный генератор сигналов произвольной формы 25 МГц/50 МГц,

Кроме того, батарейный блок и WiFi модуль поддерживаются

1.Платформа-восстановление деталей формы волны fullyt

2.Многоуровневая шкала серого и отображение цветовой температуры

3.Поддержка нескольких триггеров-логика, тайм-аут, я2C, SPI,

RS232, Runt, Windows, Nth Edge и CAN

4. Кодирование последовательной шины доступно в iec, SPI, RS232 и CAN

5. Встроенный модуль мультиметра, с автошкалой,

И функцией регистрации данных

6. Встроенный двухканальный генератор сигналов 25 МГц/50 МГц произвольной формы, с частотой дискретизации 125 мс/с/250 мс/с

7.Встроенный модуль Wi-Fi облегчает мобильное устройство

Подключение к продукту XDS seris, для получения доступа

Для дистанционного управления, вместе с одновременным

Результат измерений дисплей

8.Его многоточечная Сенсорная Функция значительно повышает эффективность работы

9.Дополнительная батарея делает плавающие измерения возможными, повышая удобство эксплуатации

+Технические характеристики

Модель

XDS3202E

Пропускная способность

200 МГц

Частота дискретизации

1GS/s

Вертикальное разрешение (A/D)

8 бит

Длина записи

40 м

Сигналов частота обновления

75000 осциллограмм/s

Горизонтальная шкала (s/div)

1ns/div - 1000s/div, шаг на 1 - 2 - 5

Время подъема (на входе, обычно)

≤ 1.7ns

Канал

2 + 1 (внешний)

Дисплей

8 "цветной ЖК-дисплей, 800x600 пикселей

Входной импеданс

1 МОм ± 2%, параллельно с 15пф ± 5пф

Канал изоляции

50 Гц: 100 : 1, 10 МГц: 40 : 1

Максимальное входное напряжение

1 МОм ≤ 300Vrms; 50Ω ≤ 5Vrms

DC усиления точность

± 3%

DC точности

В среднем ≥ 16:±(3% Чтение + 0,05 div) для △V

Зонд коэффициент затухания

0.001X - 1000X, шаг на 1 - 2 - 5

НЧ-ответ (переменный ток, -3 дБ)

≥ 5 Гц (на входе, соединение переменного тока, -3 дБ)

Частота дискретизации/точность времени реле

± 1ppm

Интерполяция

Sin (x) / x

Точность интервала (△T)

(Полная пропускная способность)

Одиночный: ±(1 интервал времени + 1ppm x Чтение + 0.6ns);
Среднее> 16: ±(1 интервал времени + 1ppm x Чтение + 0.4ns)

Входное соединение

DC, AC и GND

Вертикальной чувствительностью

1 мВ/div - 10 В/div (на входе)

Тип триггера

Edge, видео, пульс, наклон, Runt, Windows, таймаут, Nth Edge, Logic, I2C, SPI, RS232,

И CAN (опционально)

Автобус декодирование

Я2C, SPI, RS232 и CAN (опционально)

Режим запуска

Автоматический, нормальный и одиночный

Вертикальный диапазон

± 2 в (1 мВ/див-50 мВ/див), ± 20 в (100 мВ/див-1 в/див), ± 200 В (2 в/div - 10 В/div)

Линейная/полевая частота (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

△V и △T между курсоры, △V и △T между курсоры и авто-курсоры

Автоматическое измерение

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+ Width, -Width, + Duty, -Duty, Duty Cycle, Delay A & rarr;B & uarr;, Delay A & rarr;B↓, + количество импульсов,-количество импульсов, Подсчет краев подъема, подсчет краев падения

Сигналов математика

+, -, ×, ÷, FFT

Хранение сигналов

100 сигналов

Lissajou's
Рисунок

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

Интерфейс связи

Usb-хост, usb-устройство, usb-порт для PictBridge, Trig Out (P/F), LAN и VGA (опционально)

Счетчик частоты

В наличии

Блок питания

100V - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II

Потребляемая мощность

<15 Вт

Предохранитель

2A, T класс, 250 В

Батарея (опционально)

3,7 в, 13200 мАч

Размеры (Ш x В x Г)

340x177x90 мм

Вес

2,60 кг

+Применение

Дизайн и производство электронной цепи

Обучение и обучение обслуживанию и тестированию автомобилей

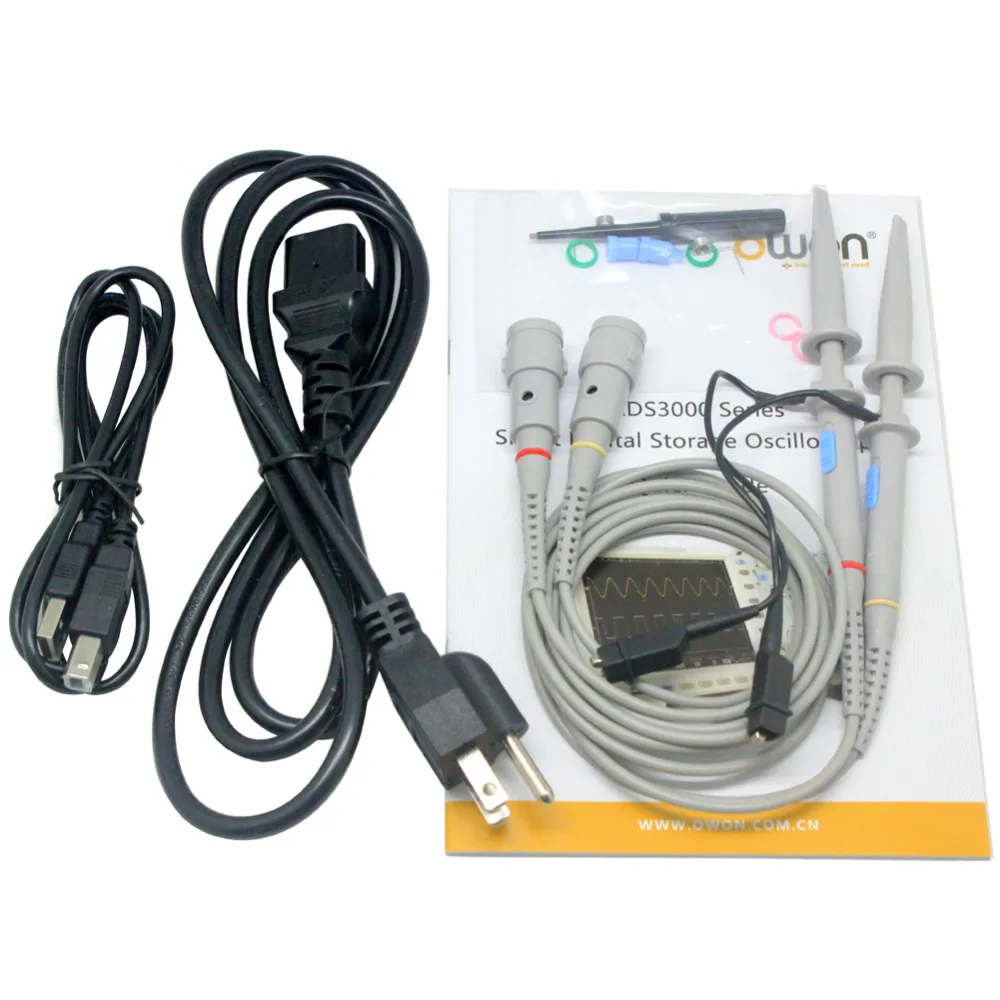

+АксессуарыАксессуары подлежат окончательной доставке.

1. Шнур питания

2. Руководство пользователя

3.USB

4. Зонд

5. Датчик регулировки
