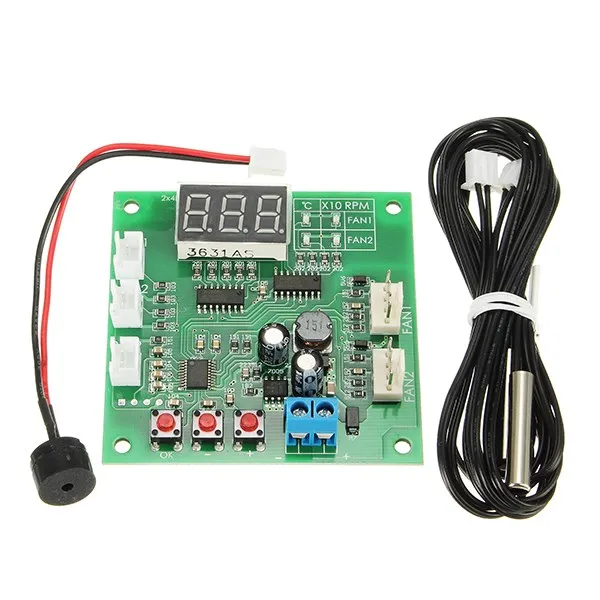

PWM четырехпроводный вентилятор с двойным отводом тепла 1 шт. контроллер

PWM четырехпроводный вентилятор с двойным отводом тепла 1 шт. контроллер

Контроллер Особенности:

1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к панели управления может работать в этом диапазоне напряжения,
Фактическая работа контроллера питания и вентилятора вместе, это должно быть в соответствии с требованиями к мощности вентилятора, в противном случае это повредит вентилятор).

2. Двойной независимый контроль температуры, в свою очередь показывают температуру двух каналов (-9,9 ℃ до 70,1 ℃, могут возникать расхождения на <1 ℃)


3. Низкая скорость вентилятора и зона контроля температуры устанавливаются клавишами, гибким контролем, установите большой диапазон, установите программу после сохранения.

4. Можно установить функцию выключения сигнала тревоги (внешний звуковой сигнал переменного тока, выключение по умолчанию).

Рабочие параметры:

Рабочее напряжение: DC8-60V (должно быть равно напряжению вентилятора, если вы используете вентилятор 12 В, питание 24 В будет сжигать вентилятор)

Рабочий ток: Управление Панель рабочий ток 35mA (12V) 22mA (24V)

Возможность управления: нет ограничения по току вентилятора, но бортовой вентилятор, интерфейс, контактный ток не должен быть больше, чем ток 3A,
Используйте больший вентилятор тока, Пожалуйста, подключите шнур питания вентилятора непосредственно к основному источнику питания!

Диапазон выходного сигнала управления: 10% -100 (это только выходной диапазон сигнала, фактическая ситуация зависит от производительности вентилятора)

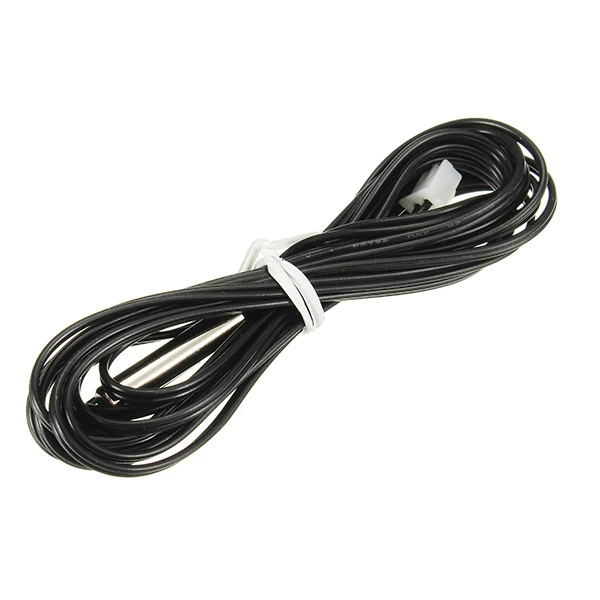

Характеристики температурного зонда: NTC 10K B = 3950

3,25 после доставки обновленной версии:

Температура измерения:-9,9 ℃ до 99,9 градусов по Цельсию допустима погрешность примерно в 2 ℃ (1% зонд 70 градусов по Цельсию) 3 ℃ (70 градусов по Цельсию выше)

Диапазон температур: температура ускорения 5-94 ℃, температура полной скорости 10-99 ℃

Измерение скорости: 10-9990 об/мин, больше, чем эта скорость всегда отображается 999, разрешение 10 об/мин,
Блок индикатора является * 10 об/мин (устройство для измерения скорости в соответствии с общим 2-полюсный сигнала конструкцию вентилятора,
Подавляющего большинства вентиляторы 2-полюсный сигнала)

Скорость остановки сигнала тревоги: менее 375 об/мин

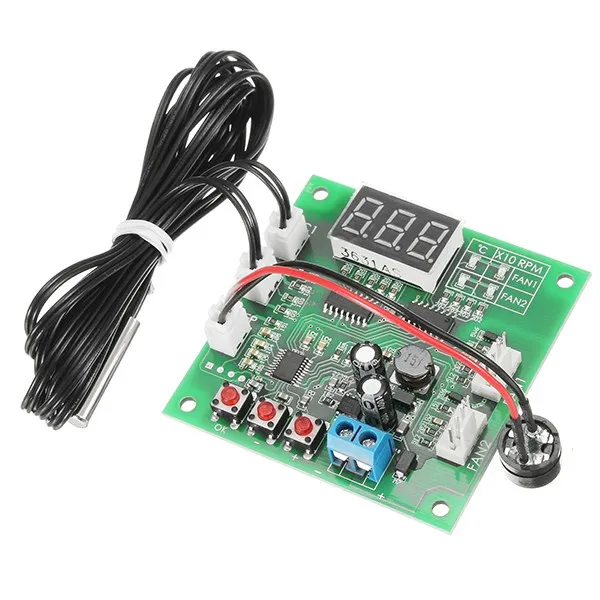

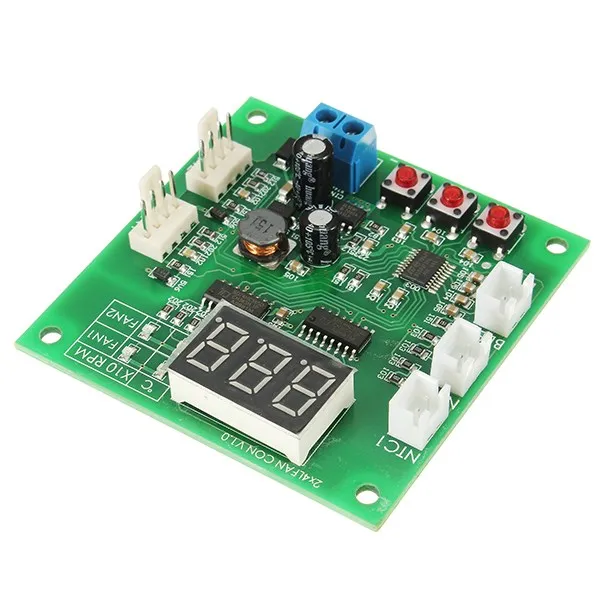

Размер цепи: 65 мм * 65 мм * 15 мм, расположение отверстия на расстоянии 56 мм * 56 мм диаметр 3,2 мм

Вес: материнская плата + пару 1 того, что наши производственные мощности включают в он-лайн цилиндрический зонд на общую сумму около 40g, отдельный материнская плата Вес около 23 гр.

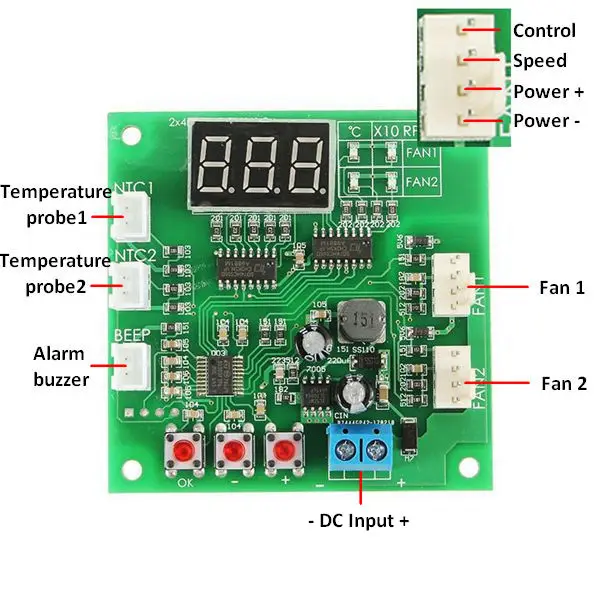

Существует два вида подключения:

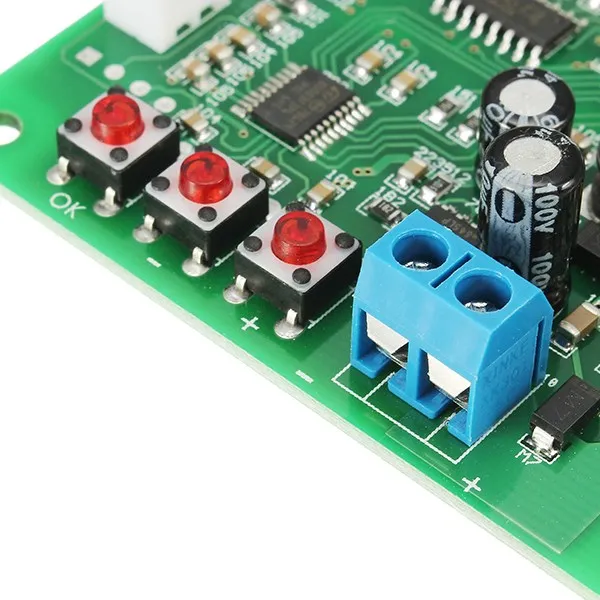

Синий Винтовые клеммы подключается к основному источника питания
(Напряжение источника питания эквивалентно используемому напряжению вентилятора и находится в диапазоне 8-60 в).
Обратите внимание, что положительная и отрицательная полярность не должна быть подключена. "Канал 1" и "канал 2" вентилятор,
Линейный заказ-это отрицательный источник питания,
Положительная мощность, отзывы о скорости, управление ШИМ (см. Схему проводки ниже);

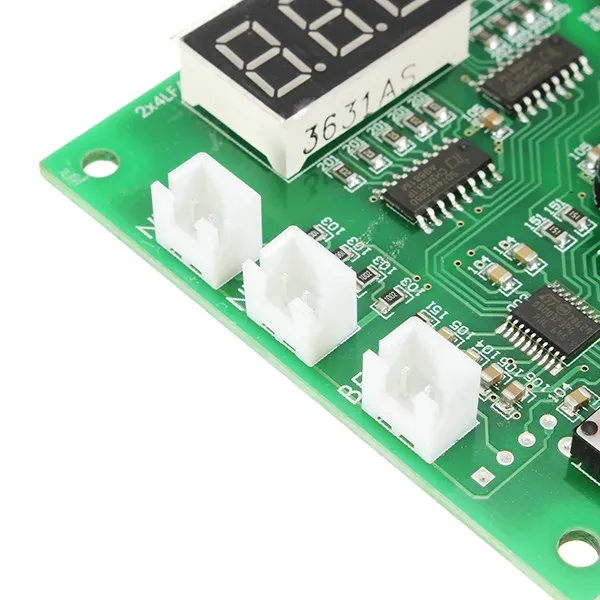

"Тепловой 1" и "тепловой 2" подключение NTC термистор (параметр 10K B = 3950) ,
Соответственно с двумя канальный вентилятор контроля температуры измерением температуры;
"Звуковой сигнал" Джек подключен AC buzzer, когда стоп-сигнал,
Вентилятор останавливает зуммер будет служить долго.

Проводка Примечание:

Допустимый ток для одного интерфейса вентилятора-3A. Если вам нужно управлять вентилятором с более высоким током,
Подключите шнур питания вентилятора непосредственно к сети
(Возможность управления контроллером не зависит от тока вентилятора и только возможности тока проводника питания).

Показать Описание:
Панель управления через цифровой дисплей числового значения,
Правая сторона из четырех светодиодный цифровой светодиодный указывает на текущее значение определение линии,
Один или два светодиодных канала температуры и скорости (x10rpm),
Вторая строка двух светодиодных от имени канала два температуры и скорости (x10rpm).
В нормальном рабочем состоянии, четыре значения будут отображаться в соответствии с заказом,
Вы можете в любое время, нажав кнопку «+»-«-», чтобы быстро Переключить значение ручного переключателя, удерживайте это значение в течение длительного времени
И затем в состояние колеса вы можете защитить Дисплей канала 2 по мере необходимости.

Установка Описание:
1. Основная настройка скорости: основная настройка скорости используется для регулировки скорости вентилятора до начала контроля температуры, то есть,
Скорость вращения вентилятора ниже температуры ускорения. Установите метод, в любом бегущем состоянии нажмите кнопку «ок»,
Затем канал горизонтальный два светодиода одновременно светильник, цифровой дисплей значения набора тока (10-100),
С помощью кнопки «+», чтобы установить размер, длинное нажатие кнопки может быть быстро и непрерывно изменено, установите хорошее нажатие кнопки «OK»,
Введите канал 2 основных настроек скорости, используйте тот же набор методов, а затем нажмите кнопку «OK», чтобы сохранить и выйти из

2. Зона контроля температуры и стоп-сигнал настройки: нормальная работа, длительное нажатие кнопки «ок» до отображения L ** (** для значения) после кнопки отпускания,
Канал a горизонтальный два светодиода в то же время, от имени (диапазон 5-94, единица градуса Цельсия); Нажмите кнопку «OK» после настройки,
Впишите полное-скорость температура канала и установите скорость до канала. (Набор в диапазоне 10-99,
В градусах Цельсия); Нажмите кнопку «OK», чтобы войти в канал после остановки настройки сигнализации, «+»-«Bo» означает выключить этот канал, чтобы остановить будильник, «bon» от имени канала
Чтобы остановить будильник; Установите после нажатия кнопки «OK», введите два числовых параметра канала, закажите и настройте путь и канал один одинаковый ....
Когда вышеуказанные настройки будут завершены, нажмите кнопку «OK», чтобы выйти и сохранить параметры.

3. Настройка экрана канала 2: нажмите кнопку «OK», удерживая панель управления, и нажмите кнопку «2on» (два открытых канала) или «2oF» (экранированный канал с двумя дисплеями), отпустите кнопку «OK», через «+»-« Чтобы установить переключатель, установите, а затем нажмите кнопку «ок», чтобы войти в нормальное рабочее состояние.

4. Нажмите кнопки «+» и «-» для питания контроллера и нажмите кнопки «+» и «-», пока контроллер не включен.
Нажмите кнопку «+» или «-» для переключения режима: «F-1»-это обычный режим, «F-2» отображается как режим анти-синхронизации,
Нажмите кнопку «OK», чтобы выйти (автоматически сохранить при выходе).

Набор Примечание:
1. Если установлен диапазон скорости и температуры, если операция выполнена в течение 15 секунд, данные не будут сохранены.

2. Когда температурная зона установлена, температура на полной скорости того же канала
Должно быть не менее 5 градусов Цельсия выше, чем температура ускорения.
Когда значение температуры установлено, чтобы это условие было удовлетворено,
Контроллер автоматически настроит другое значение температуры, чтобы убедиться, что разница не низкая при 5 градусах Цельсия,
Это автоматически настраивается в одну сторону, для обратного вызова необходимо вручную отрегулировать другое значение температуры.

3. Два канала экранирования дисплея только влияют на рабочее состояние дисплея данных,
Два канала управления и настройки параметров не влияют, нормальная работа


Примечание:
Это четырехпроводный ШИМ контроллер вентилятора, которые могут контролировать только вентиляторы, которые соответствуют Intel 4-проводной веер спецификации
(Основная часть 12-48V четырехпроводная вентиляторы поддерживаются)
Не может управлять 2-3 линейным вентилятором, не может выключить вентилятор.

Предупреждение! Ответ: хотя контроллер может работать от 8 до 60 в, но фактическое напряжение источника питания должно соответствовать рабочему напряжению вентилятора,
Например, вентилятор 12 В должен использовать источник питания 12 В, неправильный выбор мощности может сжечь вентилятор и повредить панель управления!

Часто задаваемые вопросы:

1. Питание не отображается

Напряжение не подходит, питание перевернуто ---- контроллер может работать под DC8-60V входом,
Пожалуйста, Определите правильное напряжение и полярность источника питания (обратите внимание на напряжение источника питания и напряжение вентилятора).

2. Отображение температуры всегда показывает-9,9 ℃, фактическая температура не такая низкая,
Или показать температуру и фактическую разницу очень большой.

Соответствующий зонд канала не подключен, зонд поврежден или поврежден, параметры зонда неверны-проверьте зонд.

3. Вентилятор не поворачивается

Ошибка в заказе линии вентилятора ---- обратите внимание на шнур питания линии вентилятора.

Есть часть вентилятора, когда значение PWM ниже, чем 20 остановится ---- Увеличьте значение ручной скорости.

4. Вентилятор работает на полной скорости, не может контролировать, не показывает скорость

Ошибка последовательности веерной линии (обратная линия и линия управления) ---- линия управления вентилятором и линия скорости обмена
(В дополнение к линии электропередачи за пределами двух линий).

Вентилятор нетрадиционный PWM вентилятор, поддельный или вентилятор сбой ---- Замена вентилятора

5. Вентилятор может быть как правило, контролируемая, но при этом скорость не отображается

Линия скорости вентилятора (третья линия) не надежно подключена-проверьте проводку

Вентилятор без сигнала скорости или выхода порта скорости вентилятора ---- Замените другой вентилятор или больше не игнорируйте отображение скорости

6. Изменение скорости вентилятора в обратном направлении

Вентилятор-это вентилятор с защитой от синхронизации, вперед, чтобы увидеть инструкции по установке, ст. 4, Измените режим работы контроллера.
