Информация о продукте:

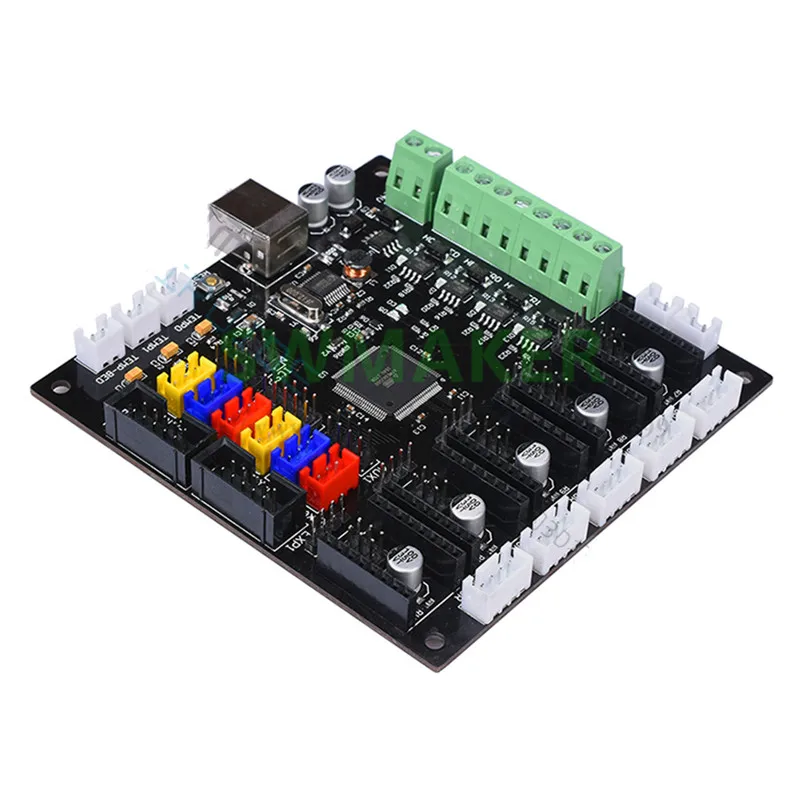

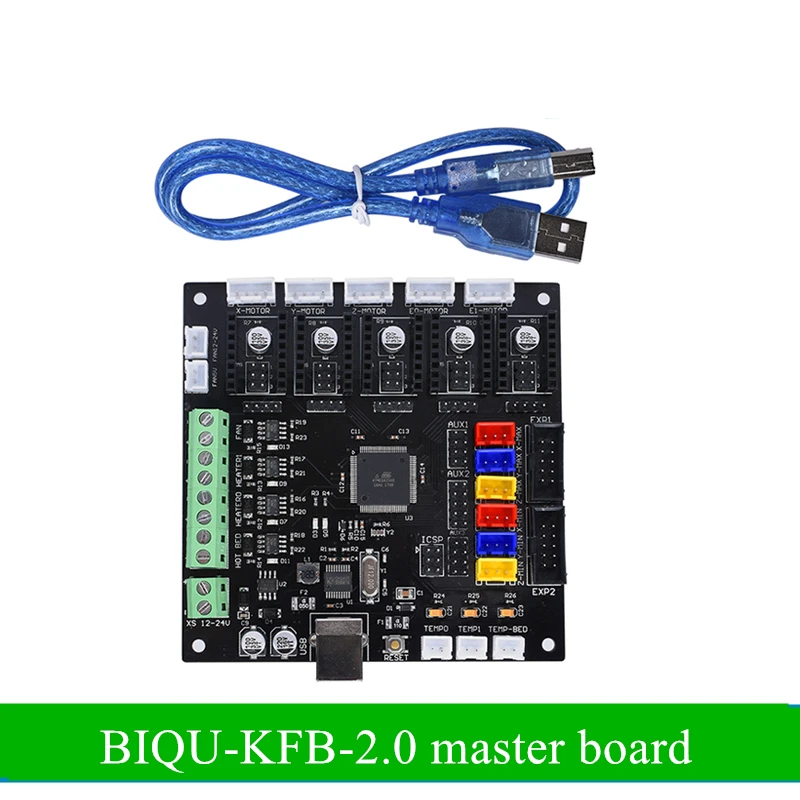

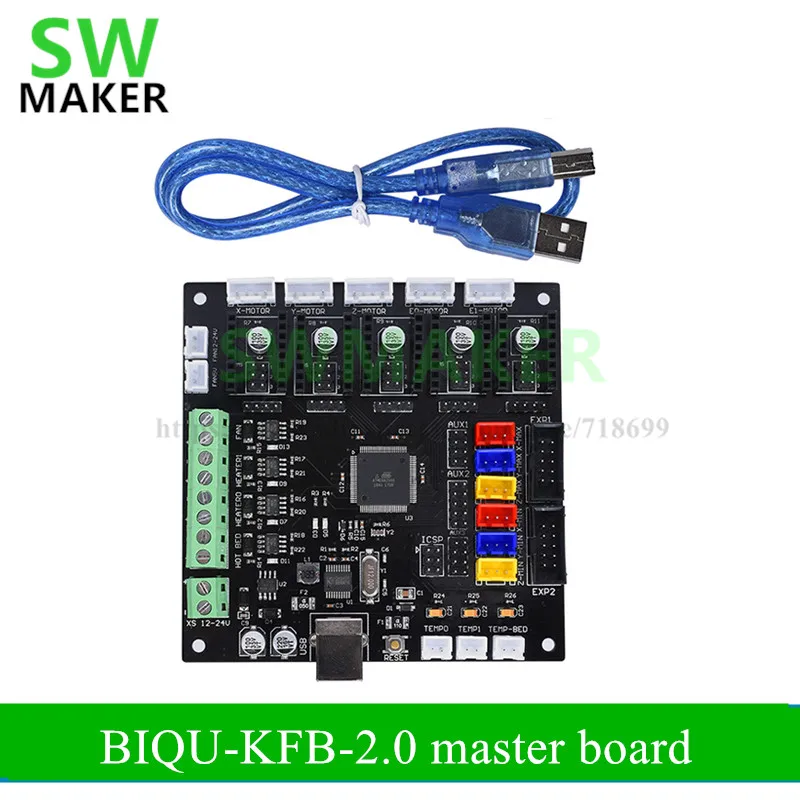

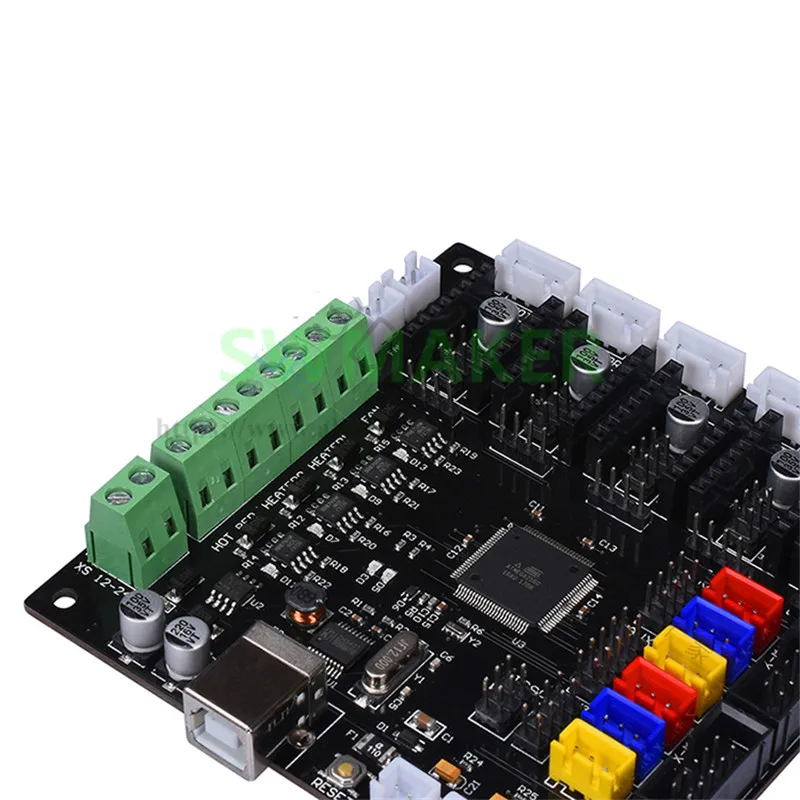

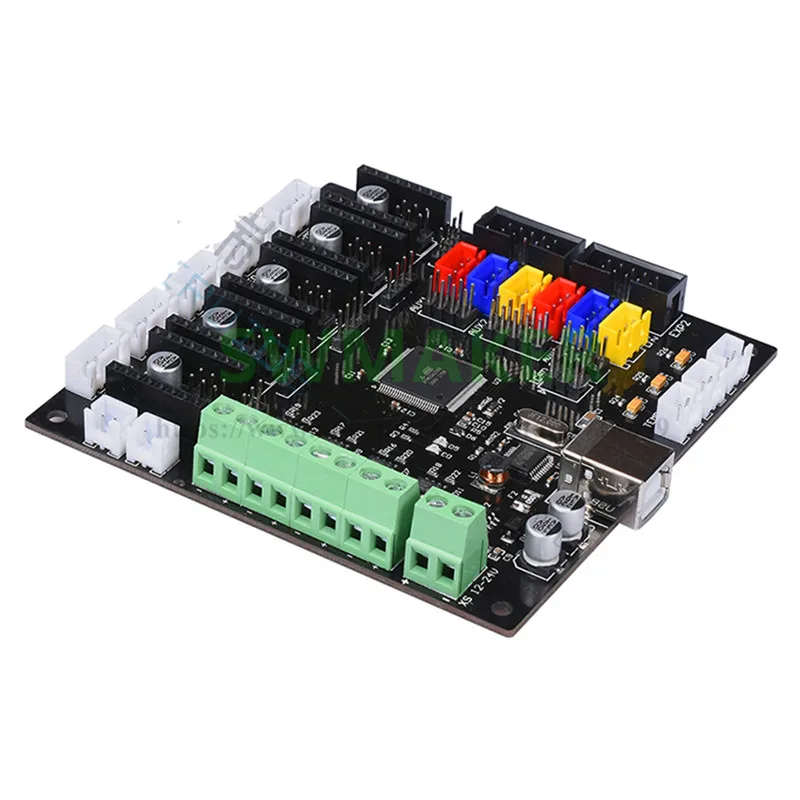

KFB2.0 плата управления-Наш секретарь по MKS, GenV1.4 и BaseV1.0 принтеру 3D с открытым исходным кодом, запущены конкретные исследования и разработки по оптимизации. С учетом стабильности, рассеивания тепла, простоты использования и т. д. в нашей команде исследований и разработок была проверена. Конструкция цепи полностью принимает во внимание средства защиты, двойной Самовосстанавливающийся Предохранитель, устройство для защиты от короткого замыкания, 5 высокопрочных диодов для предотвращения обратного соединения, даже если положительное и отрицательное соединение мощности, оно не сгорит панель управления. Pin-дизайн, совместимый с контроллером BaseV1.0 и MKS GenV1.4, Marlin, Repefier и другими прошивками с открытым исходным кодом, можно загрузить непосредственно с его веб-сайта.

Размер изделия: 100*100 мм

Размер винта: 94,56*94,56

Мощность Входное напряжение: 12V ~ 40V

Поддержка двигателя количество привода: 5

Поддержка двигателя Тип привода: A4988, DEV8825,

Поддержка панели управления: LCD2004, LCD12864., LCD1602, сенсорный экран

Среда сборки: прошивка IDE Arduino: Marlin

KFB2.0 доска Особенности:

(1) чип питания с использованием чипа XL1509, высокая эффективность, хорошая стабильность, функция защиты от короткого замыкания, фиксированная частота переключения 150 кГц, мощность выходного тока 2A, входное напряжение 12 ~ 40 в, наценка достаточно для ArduinoЧип buck поддерживает только 12 В, поэтому он всегда полон работы и легко выгорает.

(2) серийный чип USB с чипом CH340T, крупнейшим 2 Мбит/с, стабильность связи, отсутствие потери пакета, для решения обтекаемой версии драйвера Windows не может установить проблему, поддержка полного диапазона операционных систем Windows, MAC, liunx.

(3) Процессор использует чип tamega2560, и 54 выхода соответствуют выходным интерфейсам.

(4) трубка MOS с горячей кроватью использует чип F8736 с максимальным током 18A, без нагрева и ульфимакера, с тем же решением, с помощью проводного терминала типа Wj500V,Больший размер, более легкая проводка и высокая прочность.

(5) Танталовый конденсаторный фильтр, температура сбора, анти-помехи, более точный.

Основные параметры:

(6) 3 way измерением температуры, 4-точечная MOS прибор выход, 5 способ электродвигательного привода, MOS прибор, каждый выход имеет светодиодный инструкции.

(7) поддерживает высокомощную выходную горячую кровать, двухцветную печать и поддерживает вентилятор 5 В, 12 ~ 24 В. Распределительный щит на 5 электродвигательного привода выходной сигнал, может быть подключен к двигатель высокой мощности диски, прямо с фабрики большой 3D принтеров.

(8) для поддержки ЖК-экрана LCD 2004, ЖК-12864., LCD1602, сенсорный экран, вставка EXP1, интерфейс EXP2, можно использовать сенсорный экран, вставить AUX1. четыре винтовых отверстия с помощью винтов M3.

(9)Блок питания: Вход питания 12 В-40 В, рекомендуется источник питания 12 В, а Горячая кровать поддерживает ток 18 А, 12 В,

(10) Прошивка панели управления будет использоваться в наиболее широко используемом Marlin, стабильность, простота использования, функциональность очень хорошая производительность.

Уведомление о использования:

1. Не заряжайте основную плату для подключения или замены интерфейса каждого модуля (кроме SD, USB)

2 обратите внимание на положительные и отрицательные полюсы подключения

Пожалуйста, проверьте перед подключением 3 провода, чтобы убедиться, что интерфейс правильный, чтобы не повредить основную плату

4. Не трогайте материнскую плату влажными руками

5 в чехол аварийной ситуации, пожалуйста, нажмите кнопку сброса на основной плате или отсоедините источник питания вовремя.

(11) 3 способ TEMP интерфейс используется для измерением температуры. 2 экструдера измеряют температуру горячей кровати,

(12) 4 way PWM интерфейс, 2 управления экструдер для производства 1 очаг нагрева, 1 числовым программным управлением Вентилятор охлаждения, 1 5V Вентилятор охлаждения или светодиодный потолочный светильник, 1 12 ~ 24V Вентилятор охлаждения

(13) 6 способ концевые выключатели, Xmin, Xmax, Ymax, Ymin, Zmin, Zmax, может быть подключен к механическим или оптический концевой выключатель.

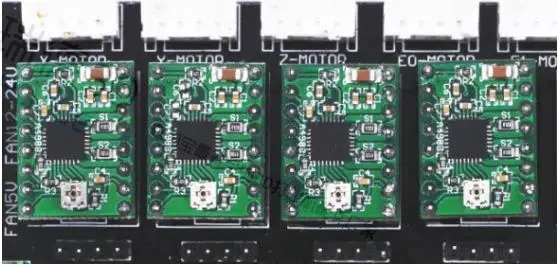

Чертеж установки модуля привода двигателя:

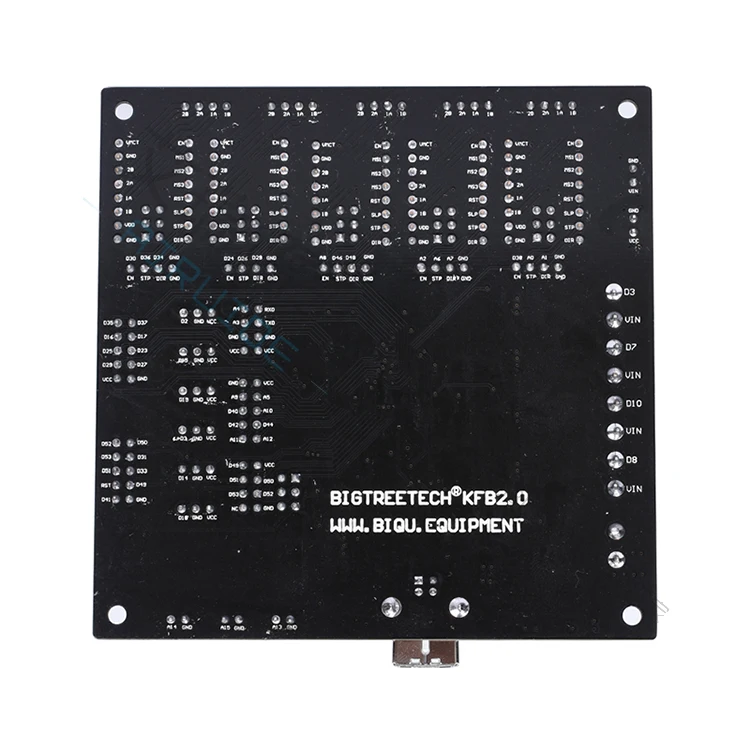

1 при установке модуля привода двигателя,Нажмите на номер на обратной стороне материнской платы KFB2.0, чтобы напечатать номер позиции, соответствующий номеру бит на модуле привода, в противном случае он будет сжигать модуль привода.

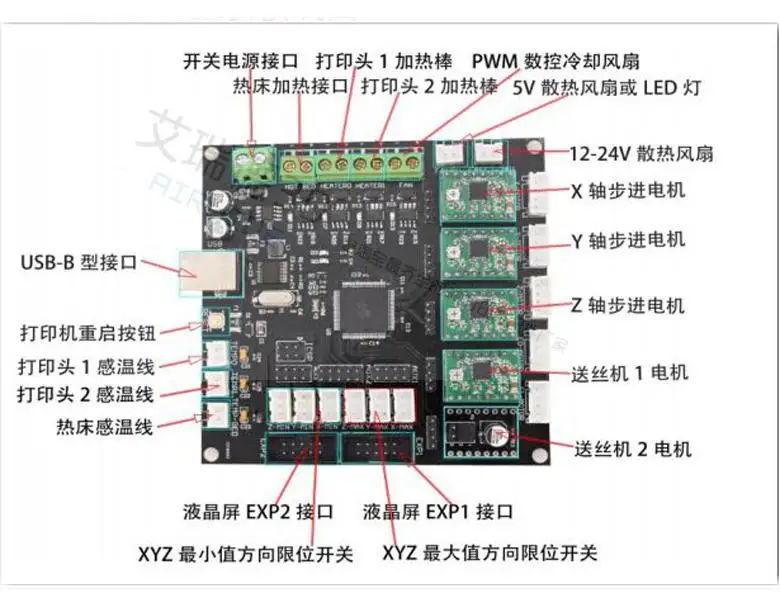

Описание проводки основной платы:

(1) Проводка переключателя питания должна обратить внимание на различие между положительным и отрицательным, напряжение 12-40 В, мощность и горячий провод, рекомендуется выбрать больший провод, (22 # провод).

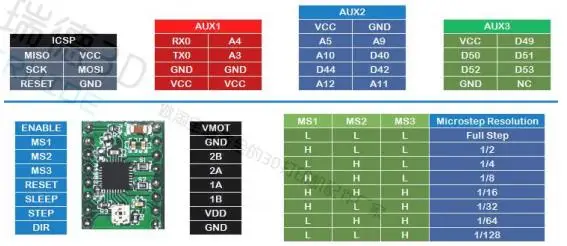

(2) модуль установки модуля драйвера отличает направление, изображенное выше справа, чтобы установить модуль драйвера, например, использование панели управления или другого модуля привода, включить определение модуля драйвера ногой, плата, соответствующая вставке, Модульная плата, промежуточная плата MS1, MS2, MS3 jump cap отрегулирован н короткого замыкания L сказал, отключите, примечание: вставьте модуль привода двигателя, пожалуйста, выключите питание, не может быть заряжен.

(3) Подключите ЖК-экран, подключите ЖК-экран к основной плате с помощью линейного кабеля и обратите внимание на номер кабеля на основной плате и направление рамы, знак пунктуации и отсутствие перекосов при подключении кабеля.

(4) Подключите горячую кровать: два винта с помощью небольшой отвертки по часовой стрелке, чтобы ослабить порт подключения к горячей кровати, нагревательный провод прокладки определенной длины, линия росы медный провод, медный провод вставляется в соответствующий порт, затягивает винты, гарантирует, что провод не упадет, Соединение нагревательного провода не делится на положительное и отрицательное.

(5) Подключите датчик температуры горячей кровати независимо от положительного и отрицательного.

(6) Подключите вентилятор охлаждения, вставьте провод в FAN5V и FAN12 ~ 24V положительных и отрицательных полюсов.

(7) Когда USB подключен (D3), светодиодный светильник всегда включен, и D5 мигает несколько раз. Когда прошивка готова к горению, светильник 5D мигает непрерывно, пока не закончится.

8 X-MIN,Y-MIN,Z-MIN D3 GND
