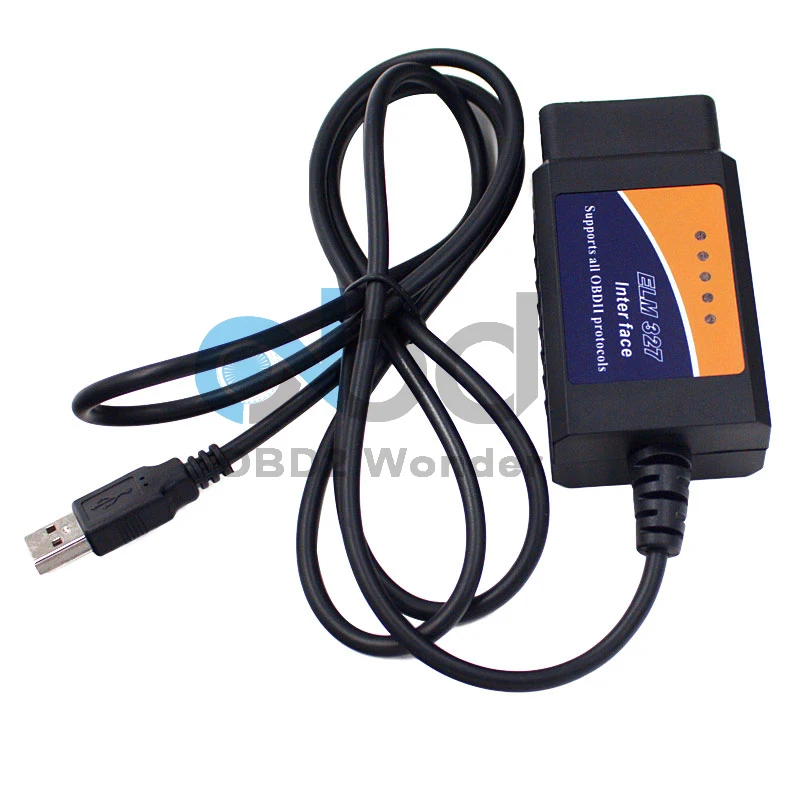

ELM327 OBD 2 USB автомобильный диагностический инструмент ELM 327 PIC18F25K80 аппаратные средства V1.5

Автоматический считыватель кодов поддерживает протоколы OBDII OBD2 9

Топ 7 причин получить сканер ELM327 OBD 2:

1. Поддерживает все протоколы OBDII:SAE J1850 ШИМ/VPW,CAN Bus ISO 15765-4.

2. Поддержка только Windows XP и Win 7 32 бит.

3.Usb-соединение

4. Вход напряжения контролирует батарею вашего автомобиля.

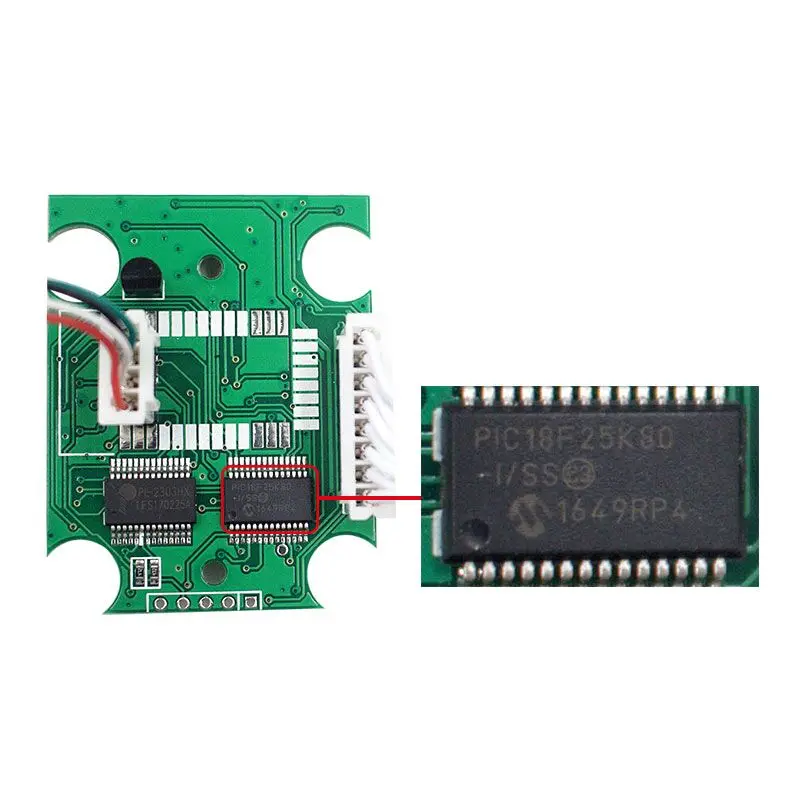

5. СРеальный чип PIC18F25K80 и FTDI

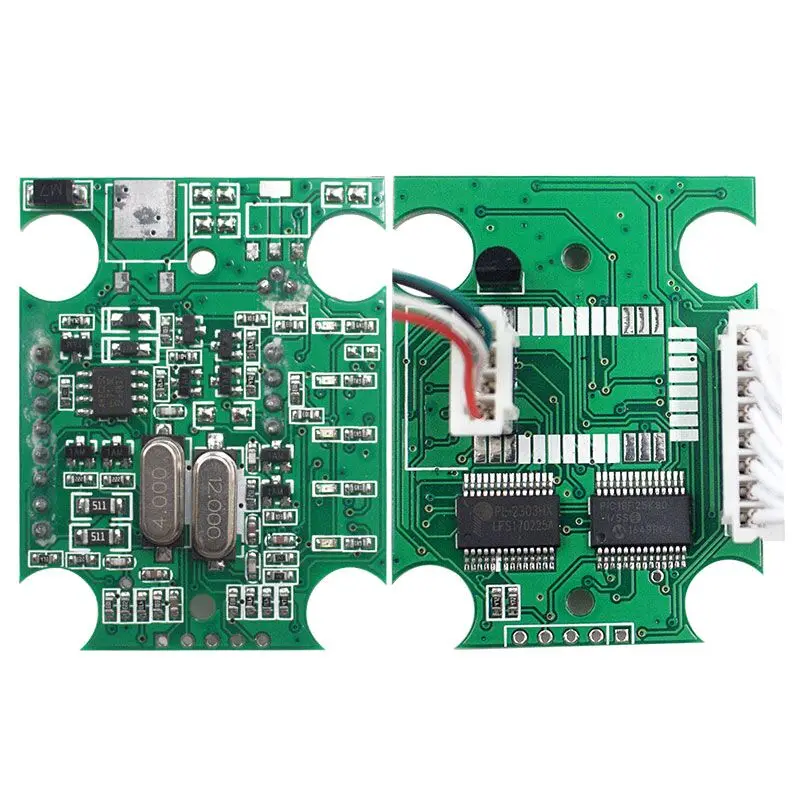

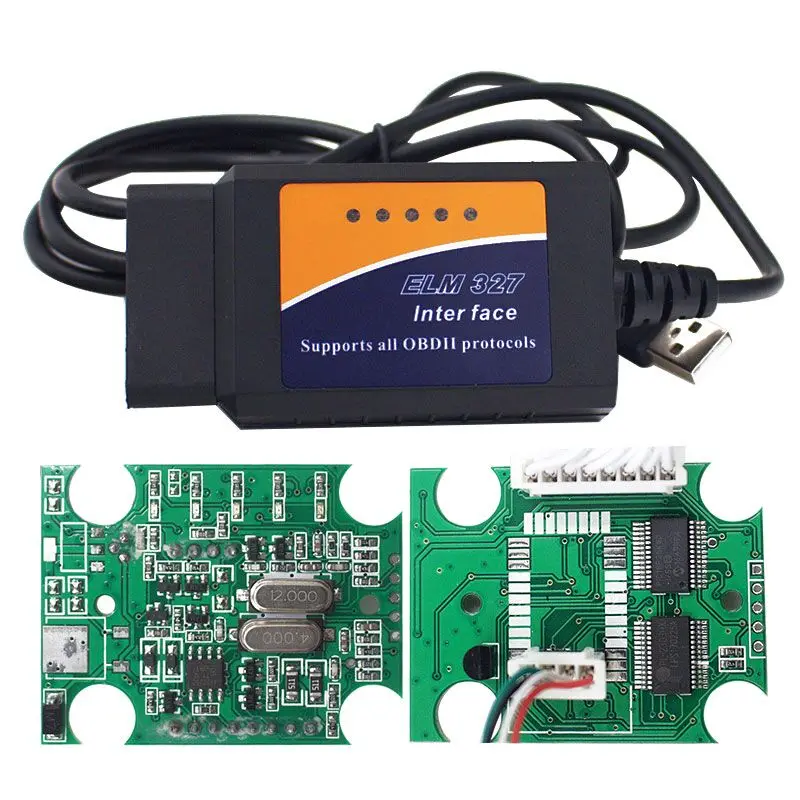

Включая чип 25K80 и чип FT232RL, он совместим с 9 OBD-II протоколов, включая протоколы SAE J1850 PWM и SAE J1850 VPW.

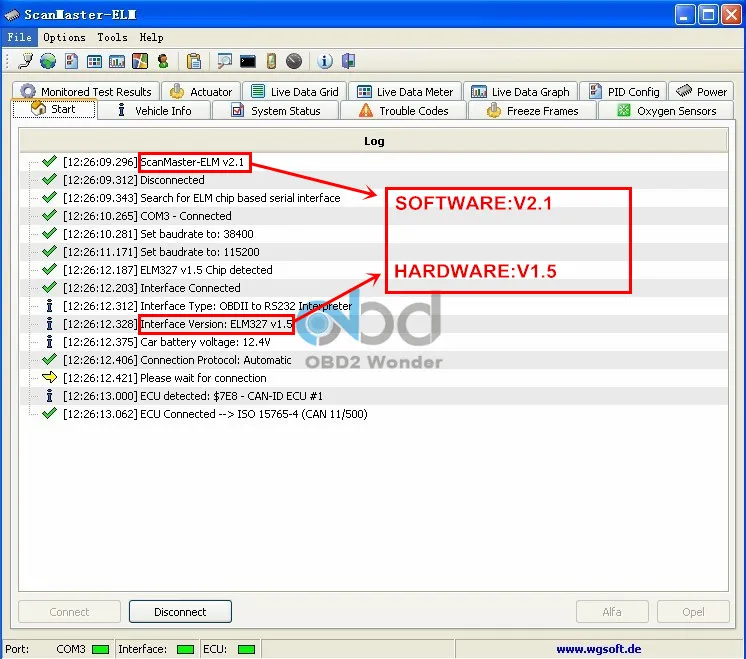

6. Версия программного обеспечения: V2.1Аппаратная версия: Real V1.5 (некоторые дешевые usb elm327 аппаратные средства v1.5a, что на самом деле не является хорошей версией v1.5.)

7. Американские автомобили поддерживают OBD2 после 1996 года; Европейские после 2004 года; Азиатские после 2008 года; Некоторые японские автомобили после 2005 года.

ELM327 USB OBD 2 V1.5 Технические характеристики:

ELM327 на основе таблицы данных

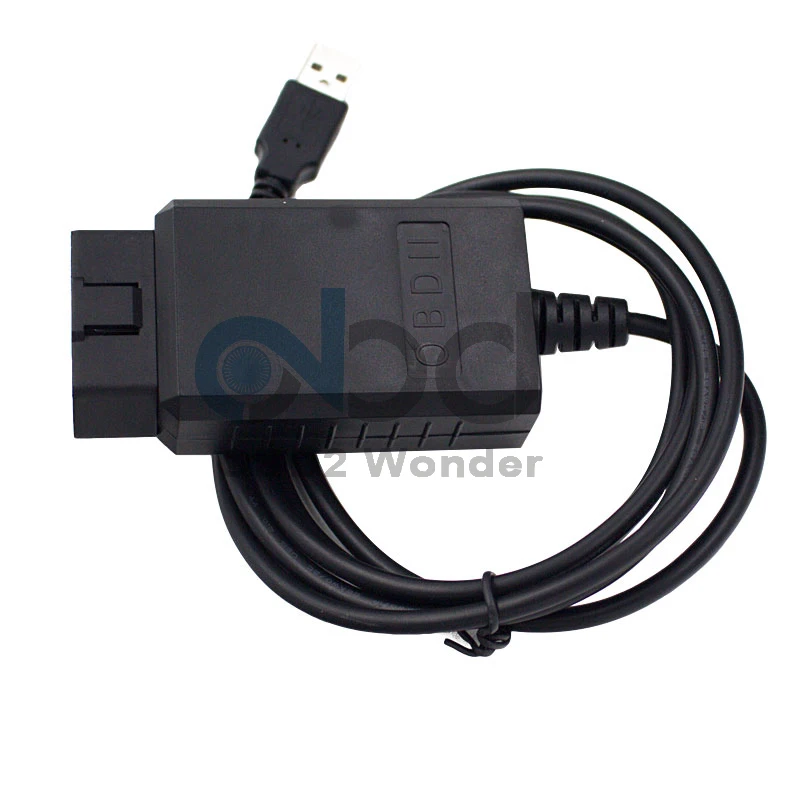

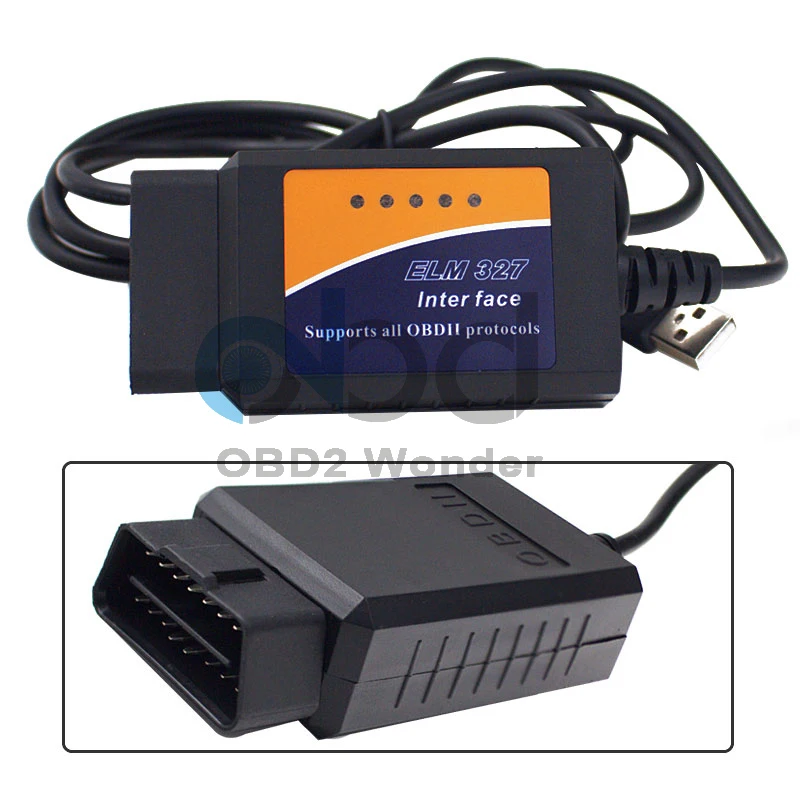

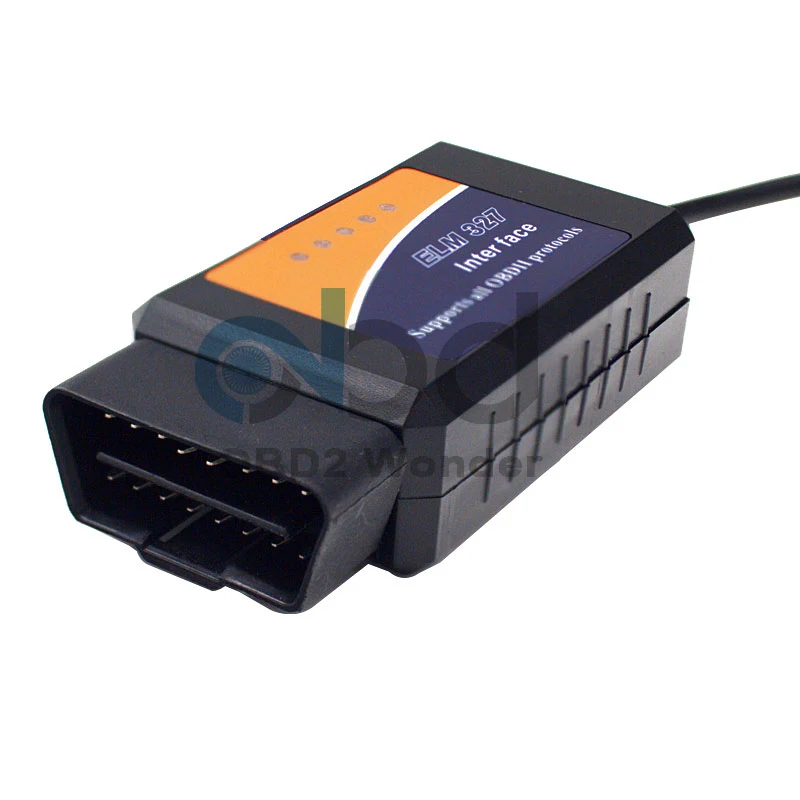

Заглушка OBDII: J1962 16-Pin типа «папа» (для автомобиля)

Порт USB: (для компьютера или PDA)

Высокое качество UL сертифицированный USB кабель (эквивалент CE).

CAN (ISO 15765-4)

ISO 9141-2

ISO 14230-4

Автоматически ищет правильный протокол или может быть настроен вручную.

Usb-порт

Последовательный интерфейс использует команды, чтобы выглядеть как модем.

Светодиодный статус

Поддерживает все протоколы OBDII:(Пожалуйста, проверьте prtocols вашего автомобиля, если поддерживается или нет)

SAE J1850 ШИМ (41,6 кбод)

SAE J1850 VPW (10,4 кбод)

ISO 9141-2 (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)

ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)

ISO 15765-4 CAN (11 бит ID, 500 кбод)

ISO 15765-4 CAN (29 бит ID, 500 кбод)

ISO 15765-4 CAN (11 бит ID, 250 кбод)

ISO 15765-4 CAN (29 бит ID, 250 кбод)

Установка ELM 327 USB OBD2 сканер пластик:

Просто извлеките файлы в папку на жестком диске вашего компьютера, и вы готовы к работе.-
Установите программу, просто удалите все содержимое папки, в которой находится программа.
Программное обеспечение поддерживает две платформы-DOS и Windows.

Программа позволяет выполнять следующие операции:

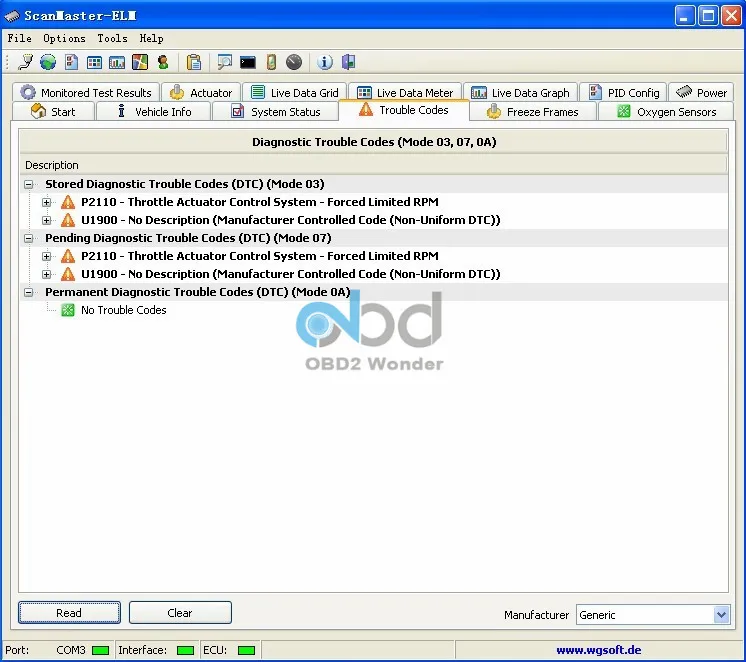

1. Чтение диагностических кодов неисправностей, как общих, так и конкретных производителей, и отображение их значения (более 3000 общих кодов в базе данных).
2. Очистить коды неисправностей и выключить MIL ("Проверьте двигатель" светильник)

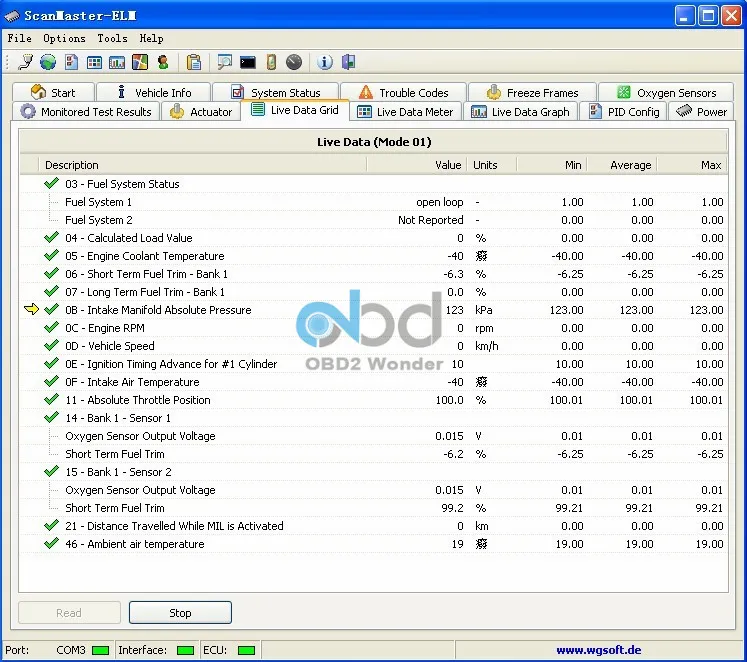

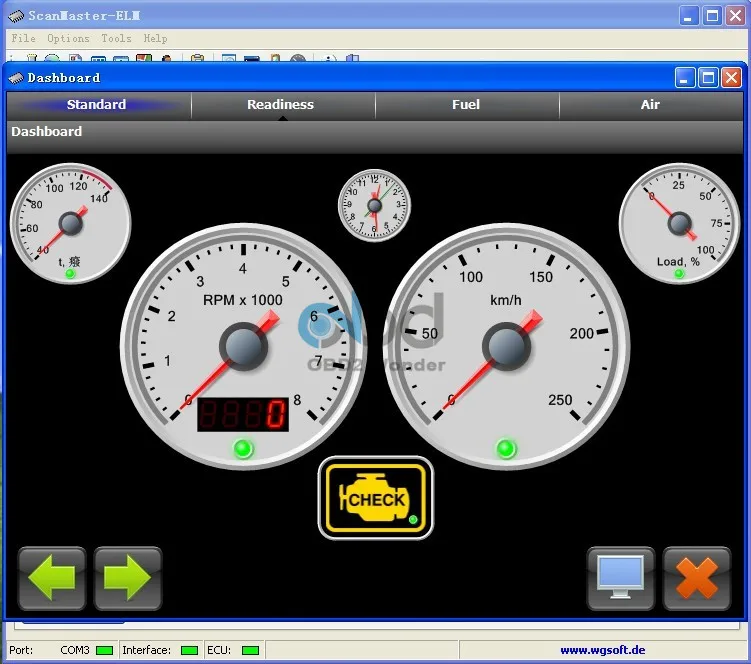

3. Отображение данных датчика тока, включая:
4. Двигатель об/мин
5. Расчетное значение нагрузки
6. Температура охлаждающей жидкости

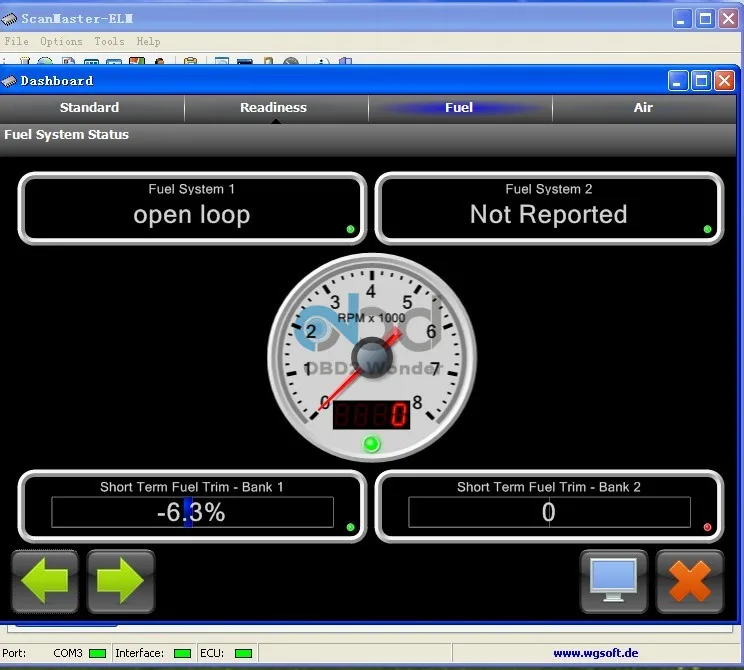

7. Состояние топливной системы
8. Скорость транспортного средства
9. Краткосрочная топливная отделка
10. Долгосрочная топливная отделка

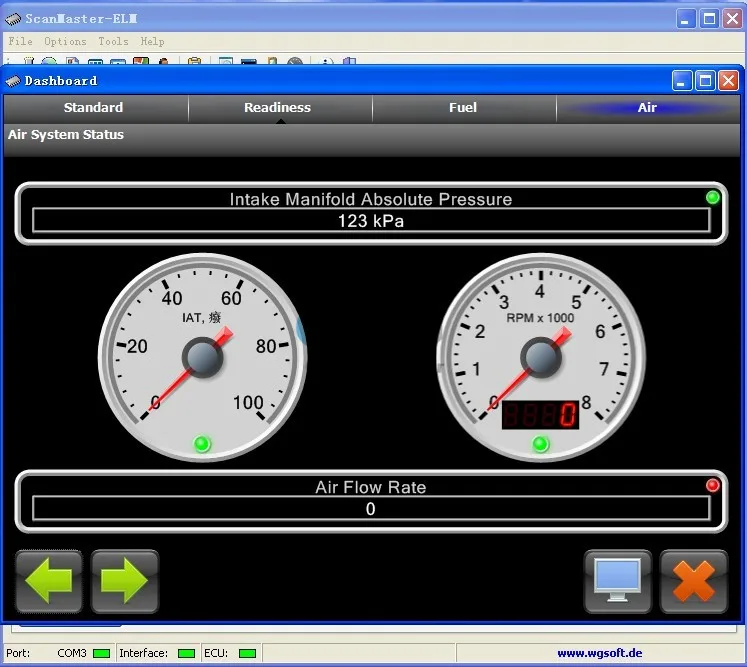

11. Давление впускного коллектора
12. Предоплата времени
13. Температура впускного воздуха
14. Расход воздуха
15. Абсолютное Положение Дроссельной заслонки
16. Напряжение кислородного датчика/соответствующая кратковременная топливная планка
17. Состояние топливной системы
18. Давление топлива
И многие другие...

Может:

Новый протокол J1939

Два пользовательских протоколов CAN

Улучшенная Обработка ошибок и восстановление

Расширенная адресная поддержка

Как использовать USB ELM 327:

1. Включите переключатель зажигания автомобиля. Не нужно запускать двигатель.

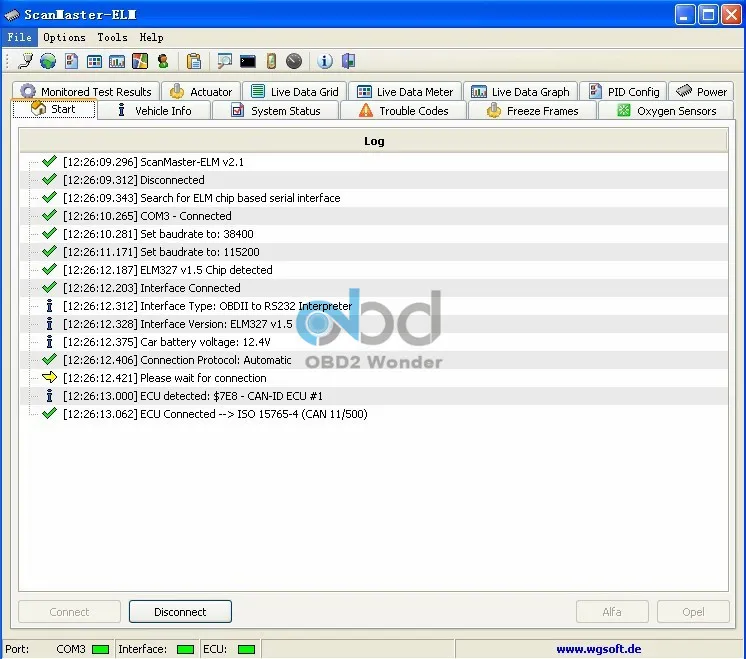

2. Запустите программу программного обеспечения, нажмите «Опции», выберите правильный порт связи.

3. Теперь Ваш интерфейс работает! Убедитесь, что программное обеспечение может надежно получить доступ ко всем модулям управления, которые оно должно

Ваш автомобиль.

Посылка включает:

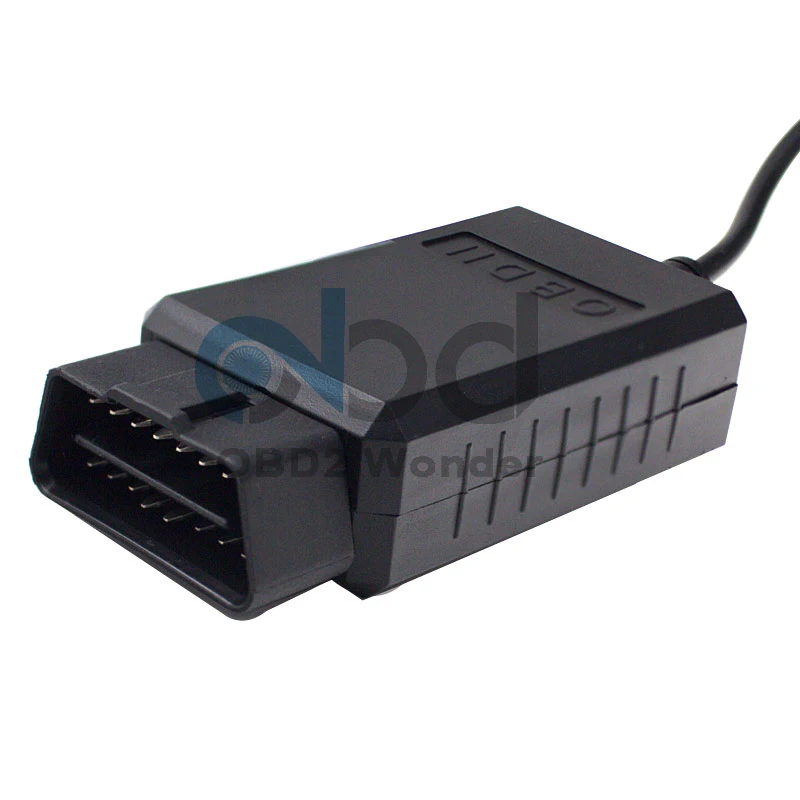

1 шт. x ELM327 V1.5 PIC18F25K80 интерфейс

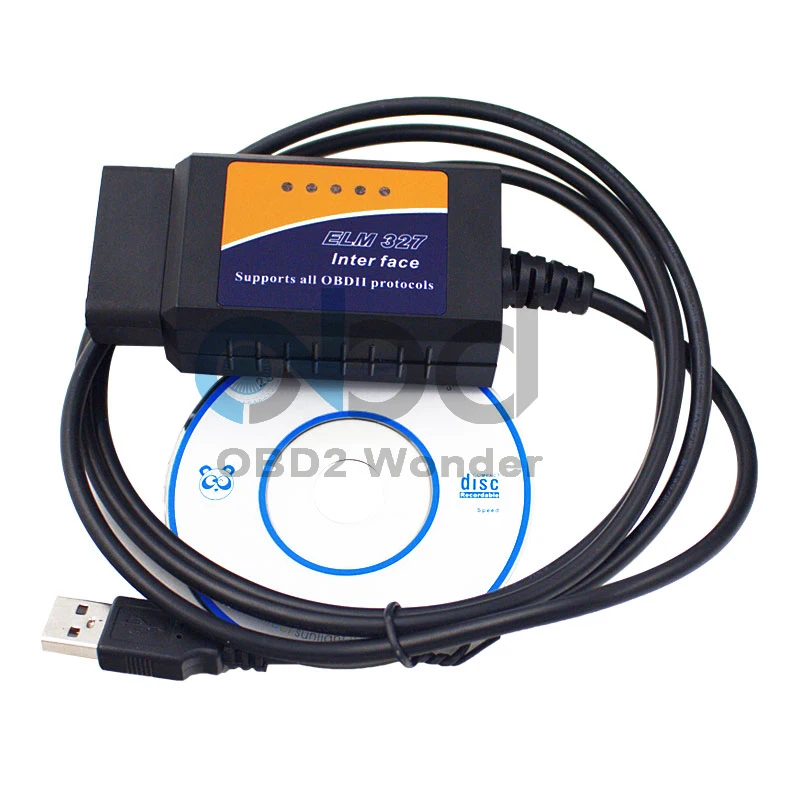

1 шт. x CD-драйвер
