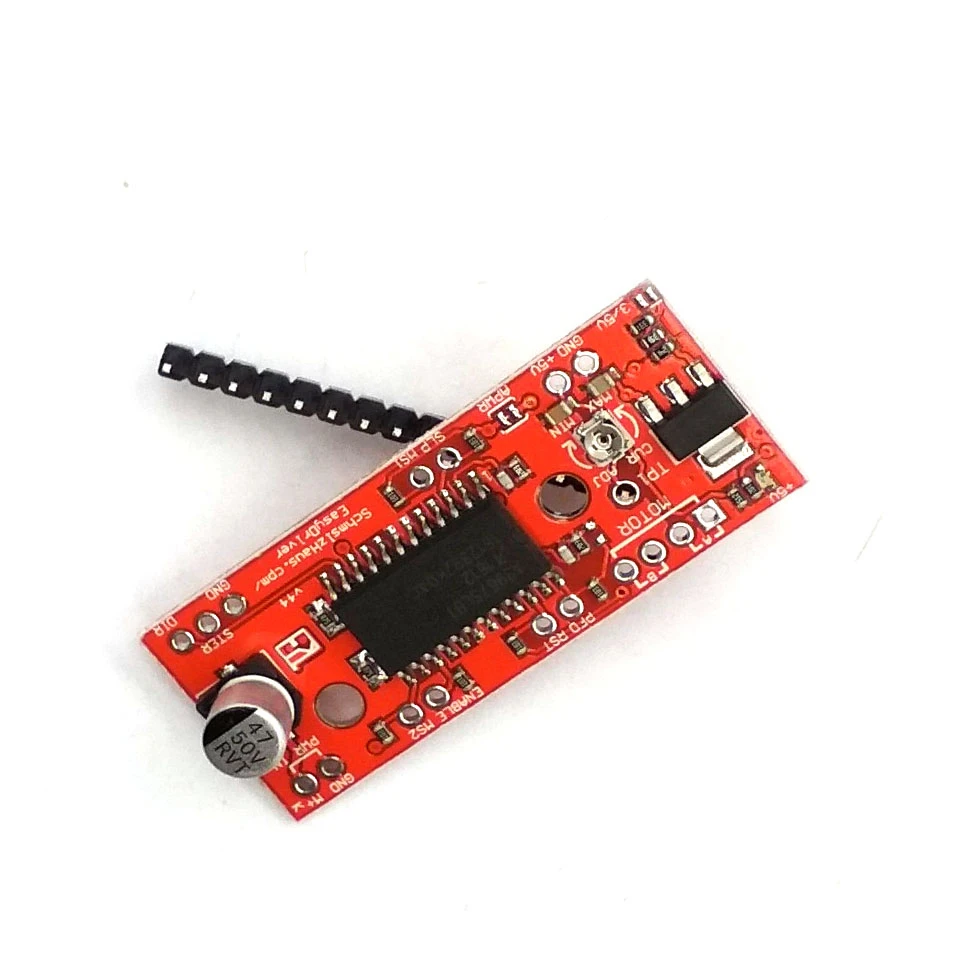

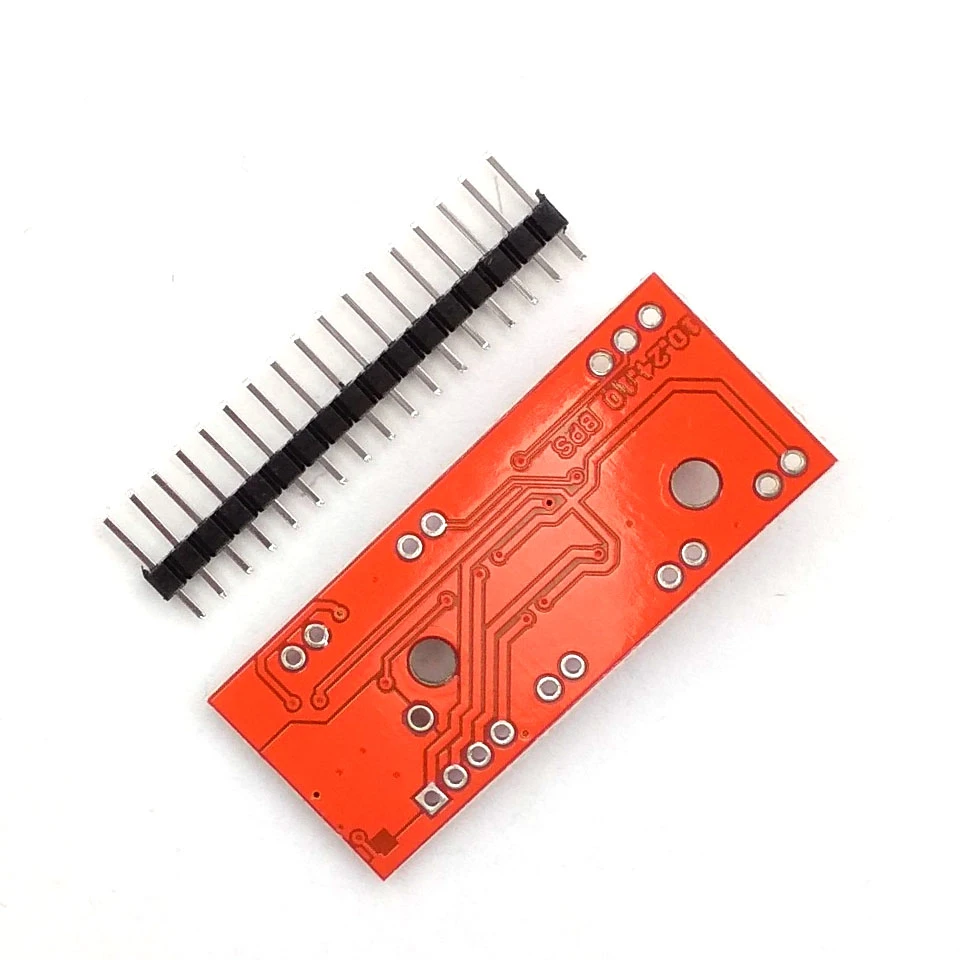

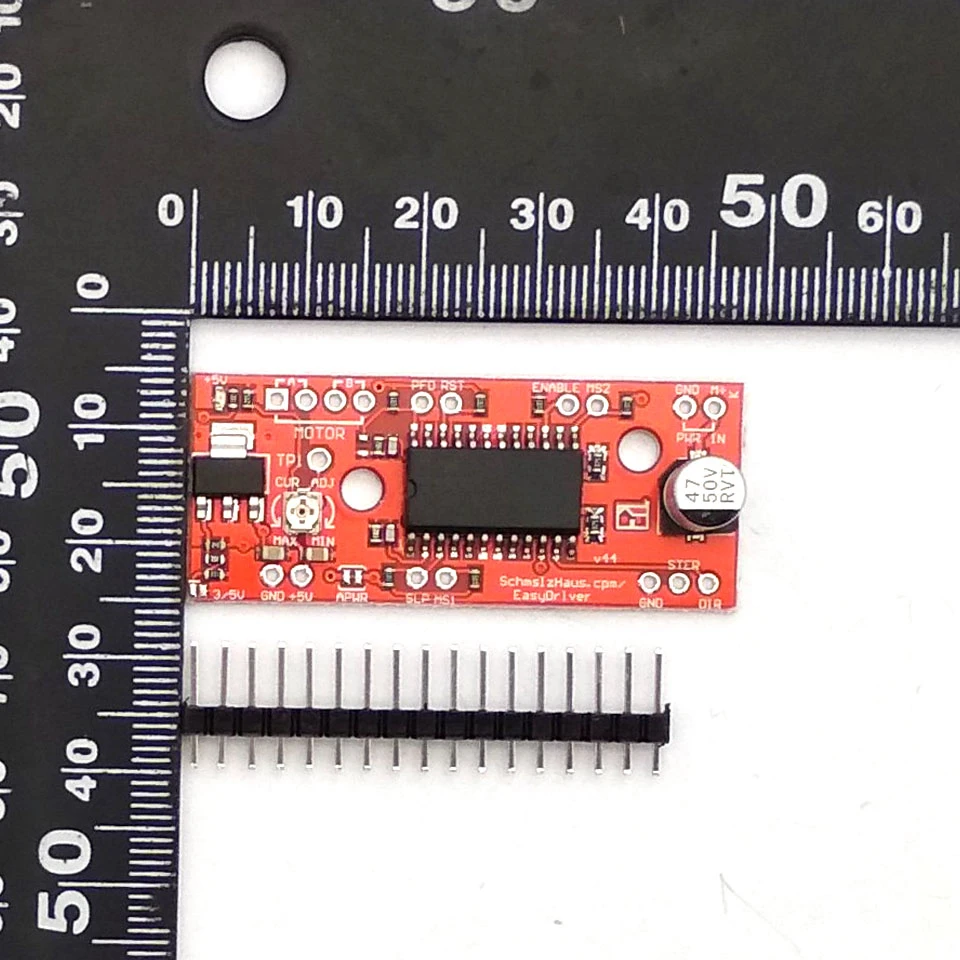

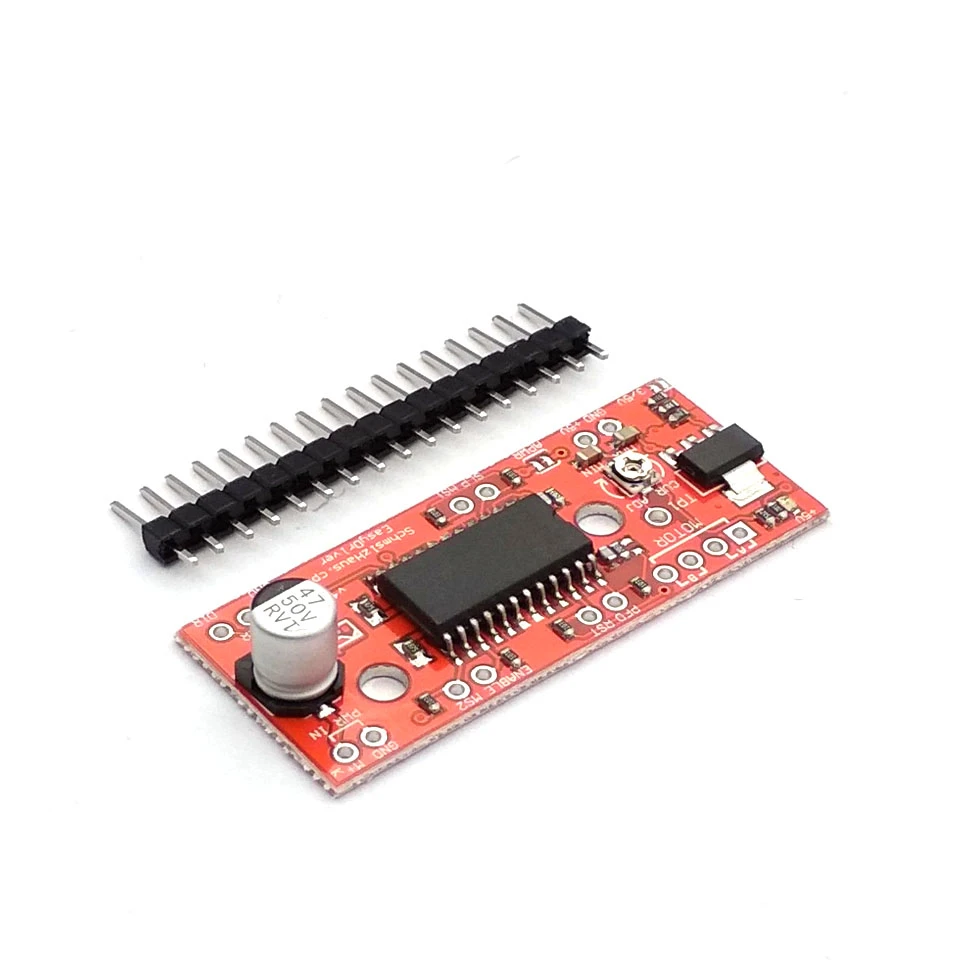

A3967 шаговый двигатель EasyDriver двигатель драйвер V44 для Uno макетной платы 3D принтер A3967 модуль

Описание:
Шаговый двигатель шаг угла обычно определяется с параметрами или количество пройденных шагов, общий мотор революции делится на 200 шагов, который является шаг угол 1,8 градусов, функция разделения EasyDriver с шагом, эта плата драйвера подразделяется на 8 сегментов, то есть, Каждый шаг двигателя делится на 8 небольших шагов, это может быть более точное управление, т. Е. EasyDriver до 1600 шагов, чтобы завершить полное вращение на 360 градусов.

Ms1 и ms2-это шаговый двигатель с разделенным разрешением и логическим входом;

Dir-выбор направления ротора двигателя;

Исходное значение, используемое для сброса чипа, блокирует весь внешний выход;

Шаг для импульсного входного порта;

Out1a, out1b, out2a, out2b as h bridge две пары выходных портов;

Включить конец;

Режим сна;

Sense1, sense2 as h Мост токочувствительный резистор;

Ссылка-это эталонное напряжение;

Gnd для логического заземления и мощности;

Rc1, rc2 h мост фиксированный крайний срок для аналогового входа.

A3967slb Произведено в США allegro pwm контроль постоянного тока микро-шаговый привод двухфазный шаговый двигатель специальный привод. Рабочее напряжение до 30 В, ток привода 750ма, а a3967slb для привода двухфазного шагового двигателя может достигать 8 подделок драйвера. Внутри схемы управления током pwm чип может быть добавлен в набор напряжения pfd медленного, быстрого, смешанного трех режимов распада тока, если напряжение выше, чем pfd 0.6vdd, выбран режим медленного распада. Если менее 0,21vdd, выберите режим быстрого распада. Между различными режимами распада. Кроме того, a3967slb также предоставляет комплексные меры защиты, включая торможение переходного напряжения, защиту от перегрева от прямого тока, функцию самоблокирования напряжения.

A3967slb между микропроцессором и другими интерфейсами без дополнительной схемы, чип майнинга easystepper

Интерфейс, Восемь Линий управления уменьшены 2 (шаг и направление), просто введите Пульс управления шаговым двигателем, его Встроенный преобразователь может быть достигнут на шаговом двигателе управления.

A3967slb также нужен резистор и конденсатор для регулировки его рабочих параметров, схема вождения очень проста

Посылка включает в себя:
1 шт. шаговый двигатель EasyDriver двигатель драйвер V44 A3967
