Оригинальный Atmel-ICE программатор Atmel и AVR USB-дебюггер эмулятор Поддержка JTAG SWD PDI TPI

Мощный инструмент разработки для отлаживания и программирования микроконтроллеров Atmel и AVR Обзор

Atmel-ICE-мощный инструмент для разработки, для отладочных и программируемых микроконтроллеров Atmel ARM® Cortex®-M на базе Atmel SAM и AVR®, с встроенными чипами.

Ключ Особенности Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов Полная диагностика исходного уровня в Atmel Studio Поддерживает все встроенные аппаратные точки поломки в целевом микроконтроллере (количество зависит от модуля OCD в целевой точке) До 128 точек поломки программного обеспечения 1,62 до 5,5 V цель операции Питаемые через USB порт Предоставляет ARM Cortex отладки разъем (10-контактный) Распайка и AVR JTAG разъем Распайка Поддерживает программное обеспечение Отлично поддерживает Wi-Fi Atmel Studio 6,2 или более поздней версии Напрямую поддерживает ICC8AVR или более быструю версию Поддержка программирования шестигранных файлов, генерируемых iccalr, CVAVR, IAR и т. д. Поддерживаемые устройства Программирование и чип отладки всех устройств Wi-Fi Atmel AVR 32-битный mcu с обеих JTAG и awire интерфейсов Программирование и установка на чипах всех устройств Atmel AVR XMEGA® family devices как на JTAG, так и на PDI 2 проводных интерфейсов JTAG и SPI программирования и отладки всех устройств Wi-Fi Atmel AVR 8-разрядные микроконтроллеры с окр поддержка по обе JTAG или debugWIRE интерфейсов Программирование и устранение всех Atmel, ARM Cortex-M, на базе MCUs, на интерфейсах SWD и JTAG Программирование всех устройств Wi-Fi Atmel tinyAVR® 8-разрядные микроконтроллеры с поддержкой ТПИ интерфейс

Для получения более подробной информации, пожалуйста, посетите Wechat

Технические характеристики Интерфейс напряжения 1,62 V ~ 5,5 V Джтаг часы 32 кГц ~ 7,5 МГц PDI часы 32 кГц ~ 7,5 МГц DebugWIRE baudrate 4 кбит/с ~ 0,5 Мбит/с Awire baudrate 7,5 кбит/с ~ 7 Мбит/с SPI часы 8 кГц ~ 5 МГц SWD часы 32 кГц ~ 2 МГц Интерфейс PC Высокоскоростной USB 2,0 Физических интерфейсов

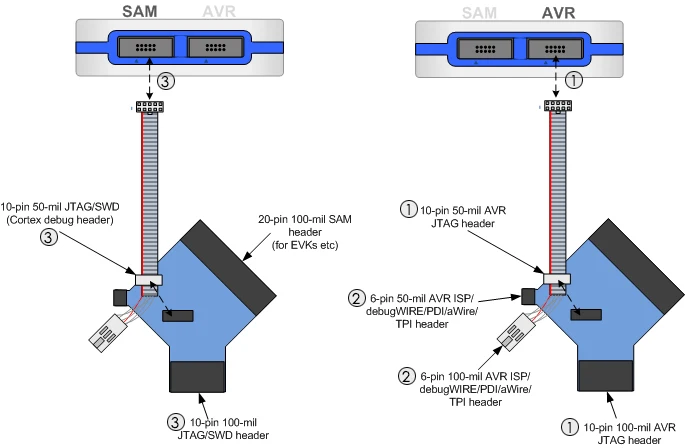

Варианты подключения Atmel-ICE

Примечание. При подключении платы адаптера к цели, пожалуйста, обратите внимание на штифт 1 (указанный в белой точке или квадратной припоя).

1. 10-контактный AVR JTAG заголовка

2. 6-pin AVR ISP/debugWIRE/PDI/awire/ТПИ заголовка

SPI/debugWIRE
PDI
Awire
ТПИ


10-контактный AVR ISP заголовок также доступен через наш дополнительный Бесплатная 6-pin к 10-контактный ISP кабель

3. 10-контактный Сэм JTAG/SWD заголовок

  Развития ресурсы

Вики:Www.wav eshare.com/wiki/Atmel-ICE

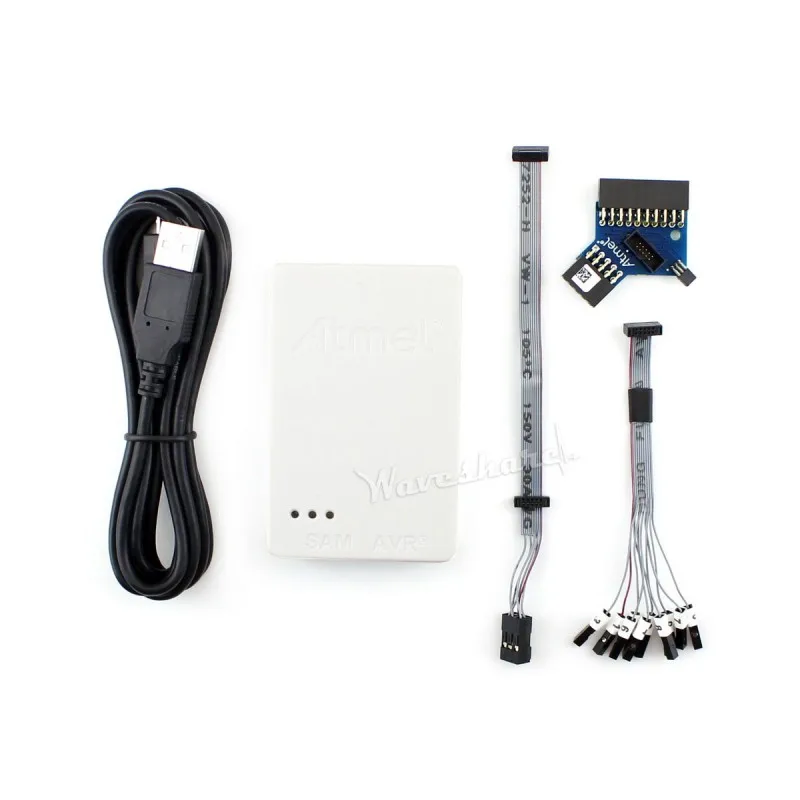

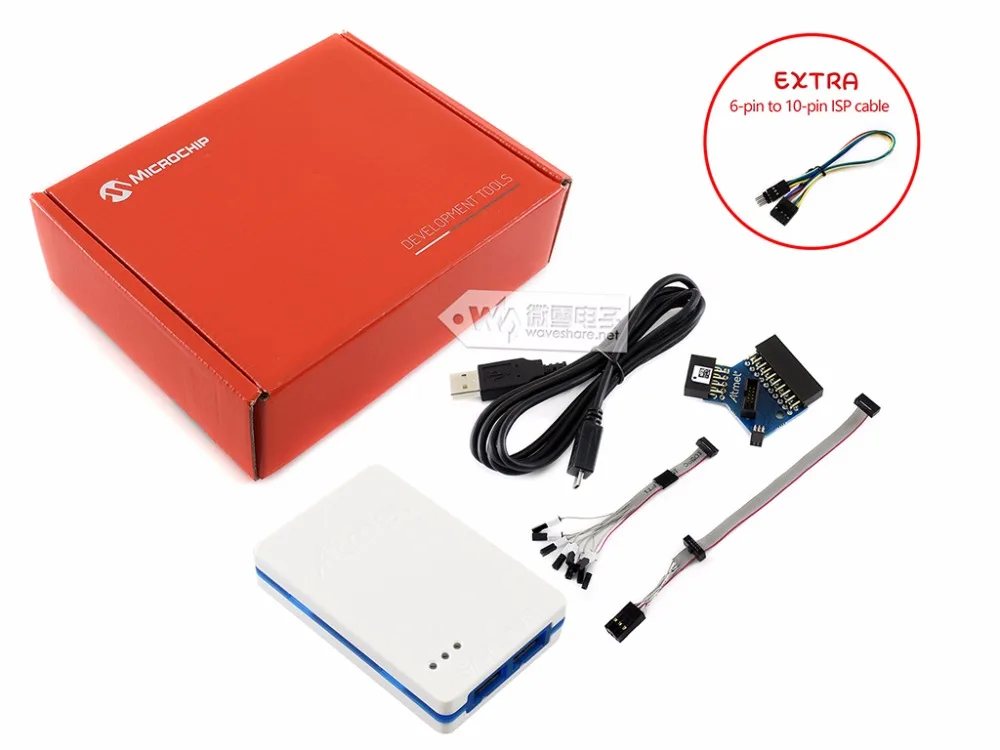

Посылка содержание

Вес:0,016 кг

Атмел-ледяной блок × 1 USB кабель (1,8 м, высокоскоростной micro-B) × 1 шт. Плата адаптера, содержащих В переменного тока, 50-mil AVR, 100-mil AVR/SAM и 100-mil 20-контактный разъем адаптеров SAM × 1 шт. IDC плоский кабель с 10-контактный В переменного тока, 50-разъем mil и 6-pin 100-разъем mil × 1 шт. Мини-кабель для кальмара, 10 контактов, 50 мил, с разъемами 10x100 мил × 1 6-pin к 10-контактный ISP кабель (за дополнительную плату Свободное вспомогательное оборудование от Waveshare) × 1 шт.
