Стабильный измеритель панели VU 10-12 в 500 мА с теплой светильник кой 35*35*37 мм +

Стабильный измеритель панели VU 10-12 в 500 мА с теплой светильник кой 35*35*37 мм +

Спецификация:

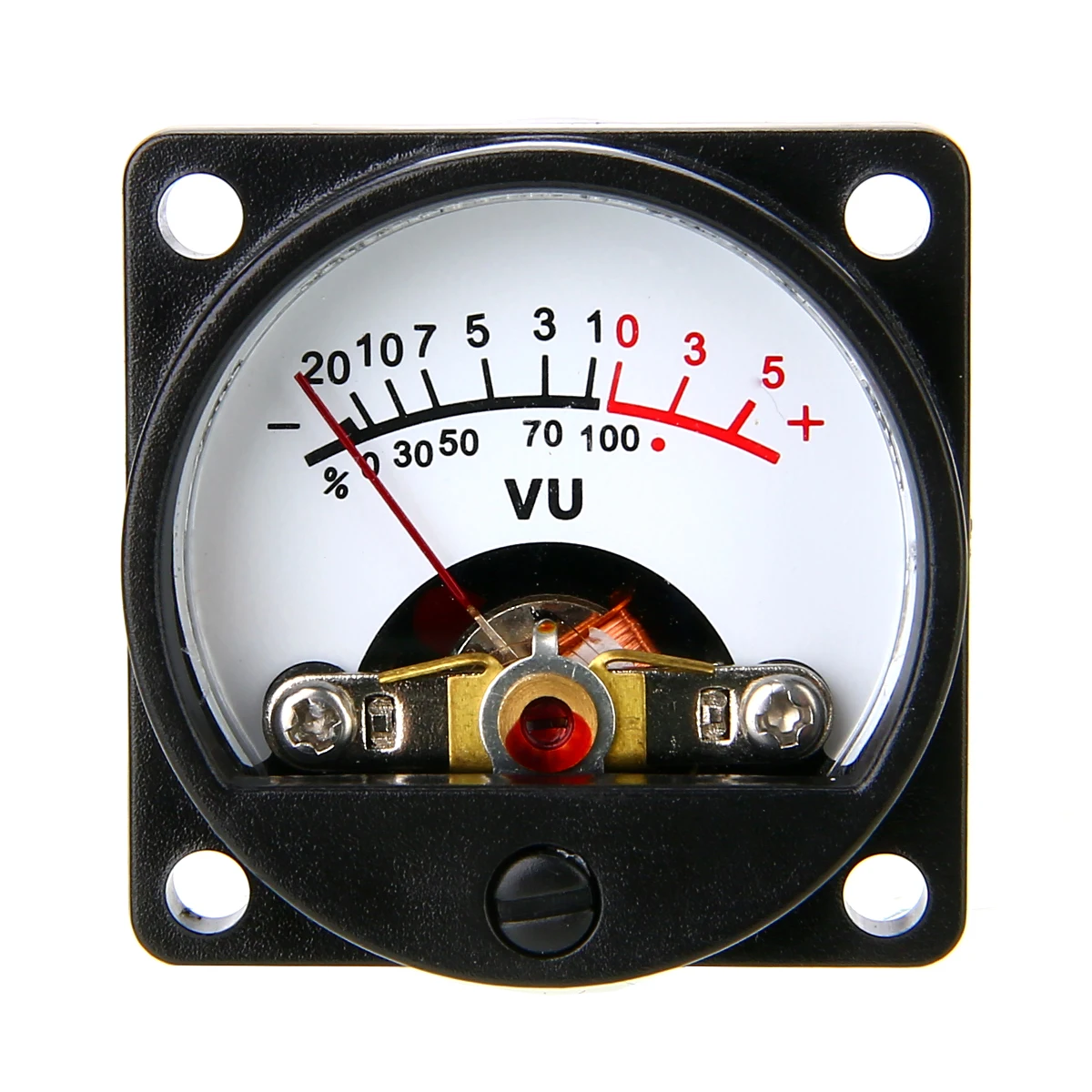

VU метр:

Абсолютно новый

Материал: пластик

Цвет: черный

Размер: прибл. 35*35*37 мм

Диапазон измерения: 0-500UA ±10%

Сопротивление: 650Ω ±10%

Точность: ± 5%

Утвержденное Расположение: Полноразмерное 500UA

Напряжение подсветки: AC/DC 6-12 В

Стабильная и надежная производительность.

Прост в использовании.

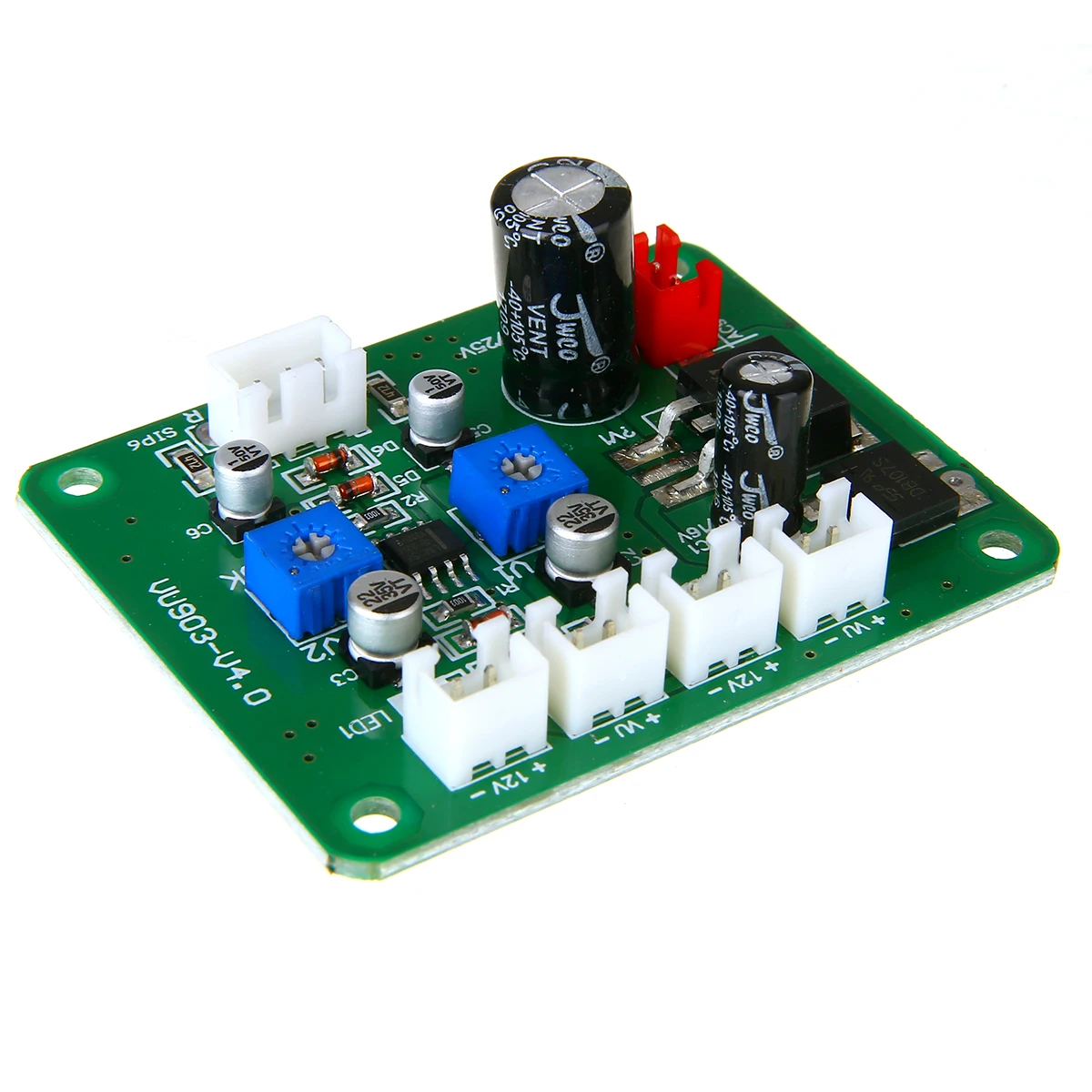

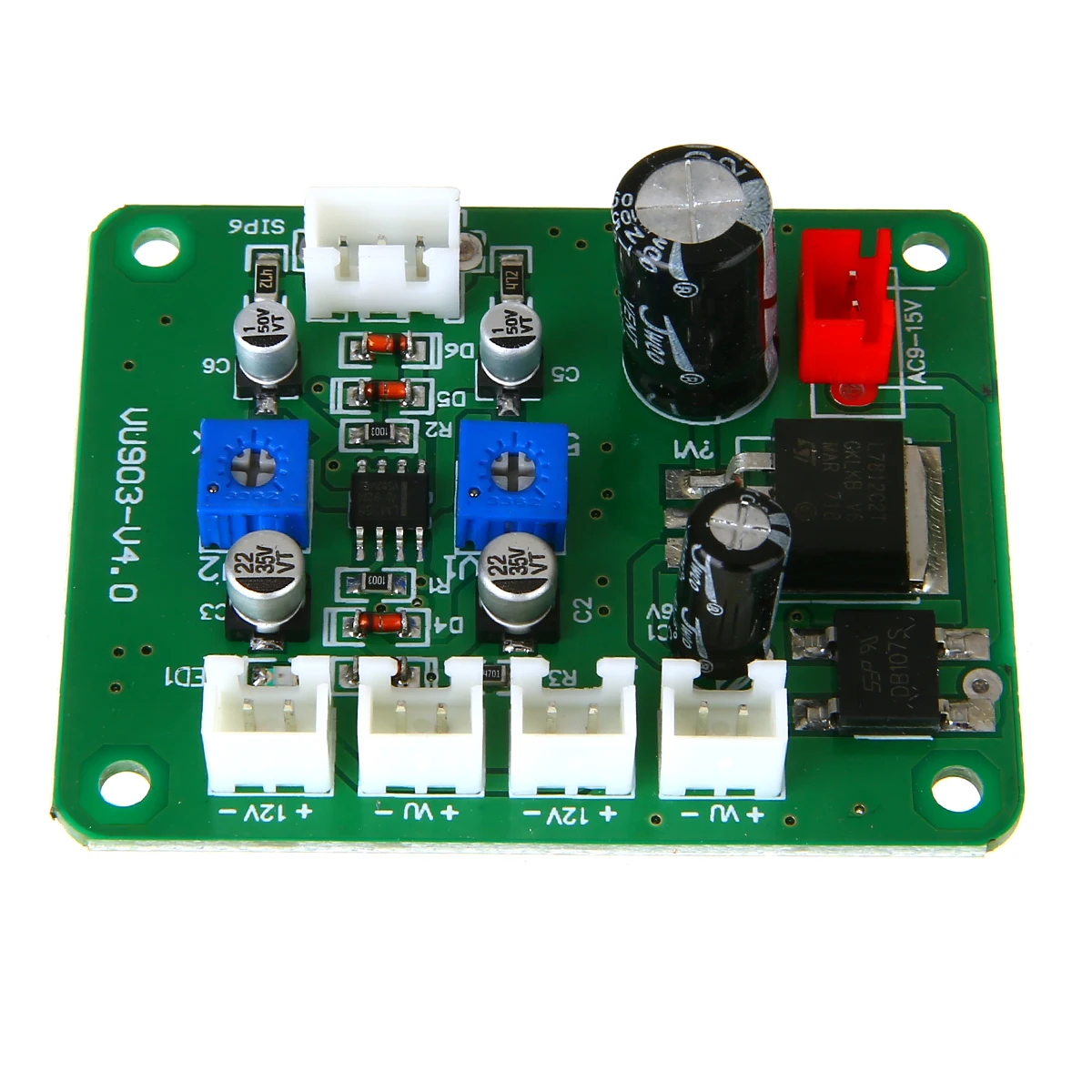

Плата драйвера:

Абсолютно новый

Плата драйвера четвертого поколения, дополнительно уточняет размер платы.

Плата драйвера четвертого поколения вместо Toshiba 7318IC идеальная приводная пластина, привод улучшил 7318 2 недостатки 1 небольшой указатель поворота, 2. Регулировать небольшую чувствительность.

Небольшое пространство, легко установить.

Тонкая работа и долговечность.

Инструкции:

1. В AC / DC 12V-15V источник питания для приводной пластины. (Рекомендуется независимый силовой трансформатор или отдельный источник питания для обмотки. Пластина привода, когда не используется ток подсветки 45ма).

2. L, GND, R: это плата драйвера, Входные клеммы низкого уровня для подключения являются cd-проигрывателями, компьютерными звуковыми картами, первым этапом и другим источником аудиосигнала, проводка L, GND, RW соответственно: левый, правый канал может быть.

3. R1 и R2-это два регулируемых резистора, которые могут контролировать размер стрелок.

4. Измеритель мощности подсветки DC12V используется после того, как плата драйвера подсветки используется для регулятора выпрямителя.

5. Обратите внимание, что положительный и отрицательный интерфейс головки.

Чтобы продлить срок службы ламп подсветки, вы можете использовать следующий метод:

1. Яркость подсветки в условиях, чтобы удовлетворить требования, чтобы уменьшить рабочее напряжение, может быть значительно увеличен срок службы.

2. Источник питания переменного тока 10 ~ 12 В, серия 10 евро до 50 евро ограничительный резистор, уменьшая воздействие на загрузку нити.

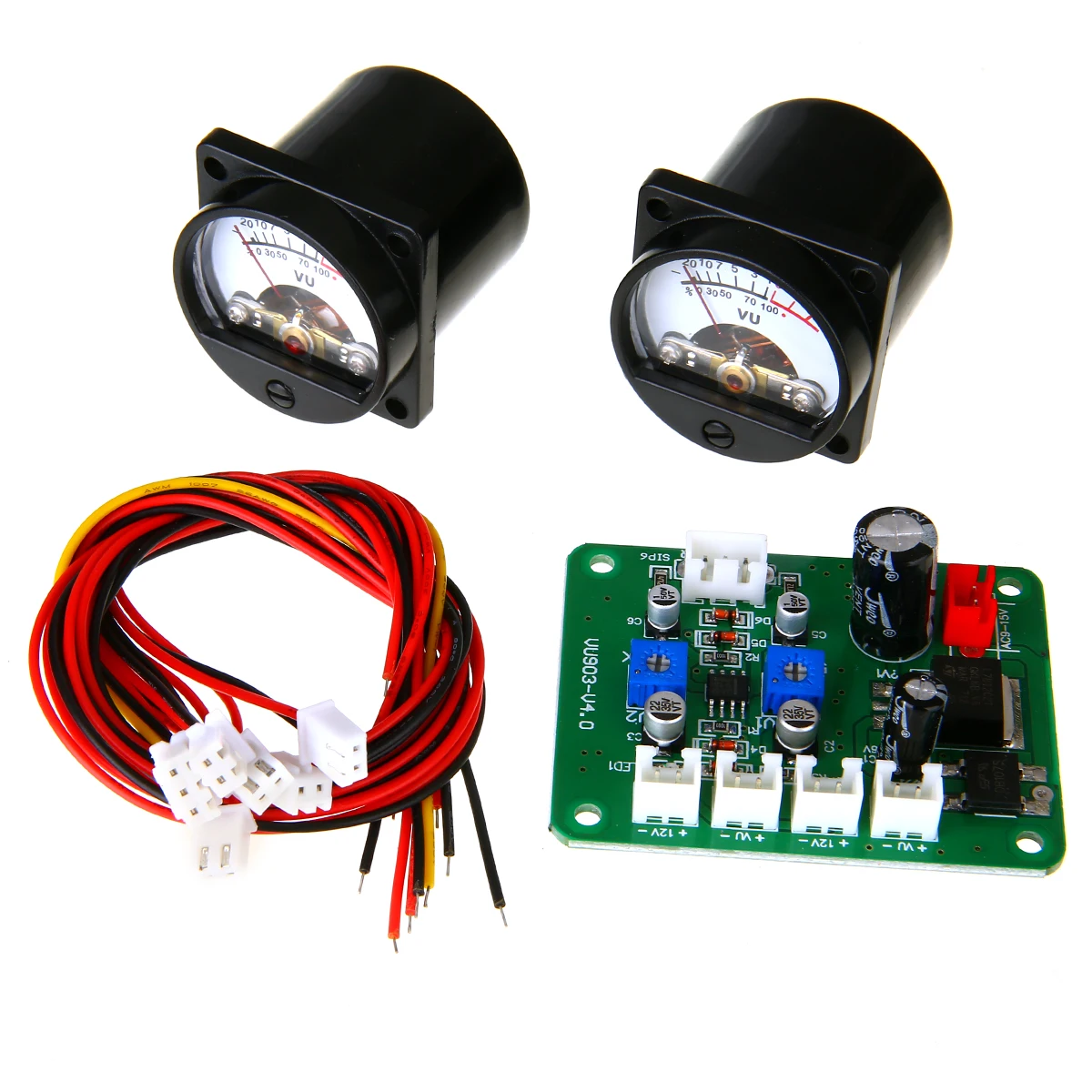

Посылка включает в себя:

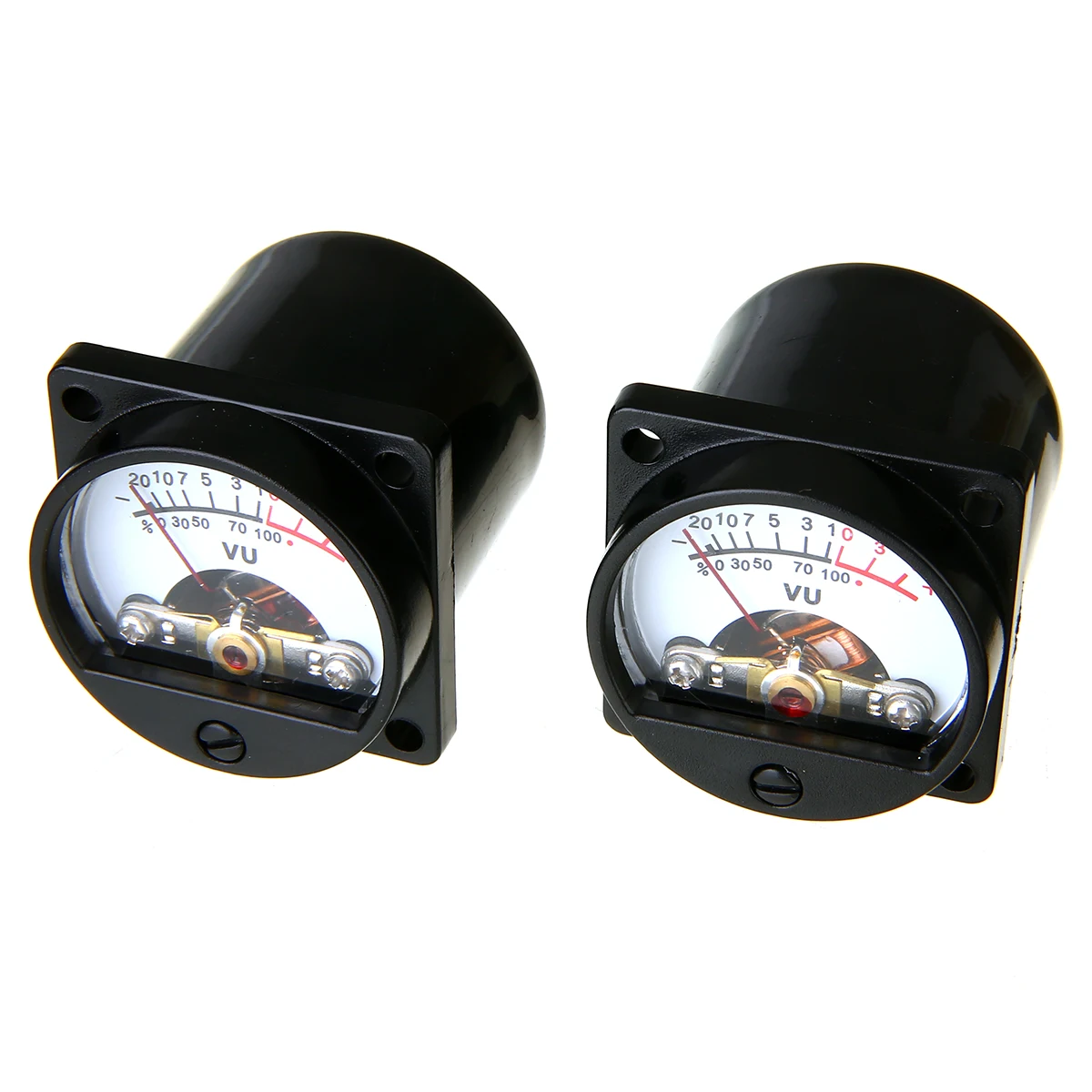

2 x VU панельный метр

Модуль драйвера-1 шт.

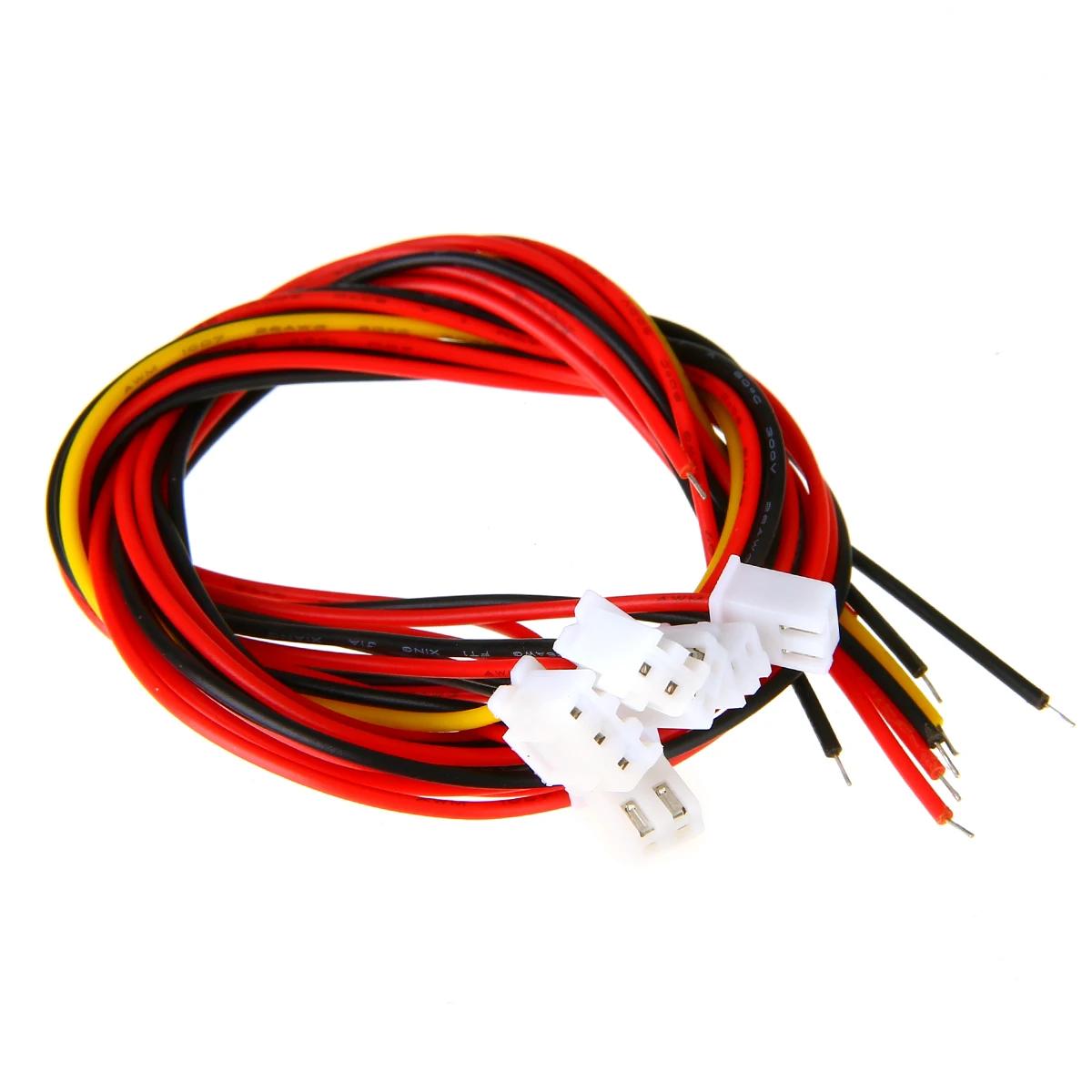

1 х кабель

Примечание:

Возможны отклонения в 1-3 мм вследствие измерений вручную.

Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.
