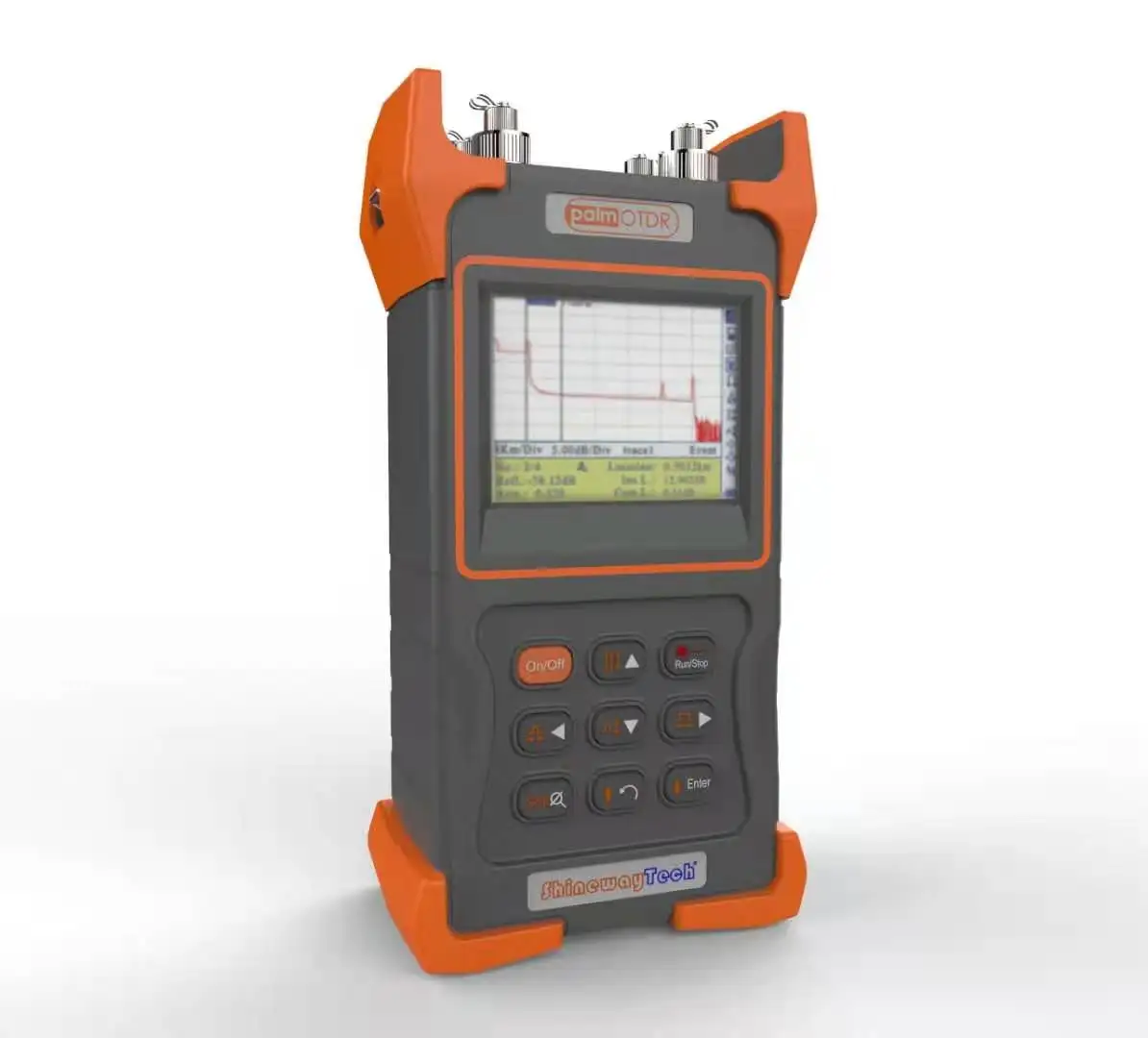

ShinewayTech S20C/X 38/37/37 дБ SM 1310/1550/1625nm PON оптический временной домен рефлектометр волоконно-оптический OTDR

ShinewayTech®Компактный palmOTDR теперь предлагает еще больше возможностей тестирования, гибкость и ценность с комбинацией 850/1300/1310/1490/1550/1625/1650nm (моно/двойная/Тройная длина волны) OTDR , 1310/1490/1550nm PON измеритель мощности, стабилизированный лазерный источник и VFL. Длина волн OTDR покрывает применение стандартной концевой характеристики волокна (1310/1550nm), Предпосылка/тестирование локальной сети предприятия (850/1300nm), FTTx верификация конструкции волоконной связи (1490nm) И PON live fiber troubleshooting (1625/1650 нм с фильтром). Интегрированный измеритель мощности PON может выполнять эксплуатационное тестирование всех сигналов PON (1310/1490/1550nm) на любом месте сети, отличающемся сквозным дизайном и поддержкой режима burst. PalmOTDR-это ваше конечное решение для удовлетворения различных требований к тестированию всей оптоволоконной сети.

Самый компактный высокопроизводительный OTDR

● Постигающие fiberapplications,idealforLAN/WAN/FTTx Сертификация и устранение неполадок:

SM:1310/1490/1550,1625/1650 нм (с фильтром), вверхДо 50 дБ

Мм: 850/нм, 21/24 дБ

● Faultlocking, fiberlength/lossmeasure, соединитель/соединение/сплиттер/macrobend/fiber-enddetection

● Встроенный-inPONPowerMeterforTriple-playliveeasure-Ment

●OptionalStabilizedLaserSource,SM/MMPowerМетр и VFL

● FTTxin-сервисное тестирование/тест-разветвитель :( 1625/1650 нм с фильтром)

● Разветвитель и волоконно-Концевая идентификация

●Auto/ручная (2-точечный/5-точечный)/среднем/в режиме реального timetest

● Оценка/сбой и функция тестирования ORL

● Быстрый запуск: <5 секунд

● Интерфейс perfectuser, портативный и легкий (1 кг)

● Горячие клавиши: Easiestoperationintheworld,push-and-test

● 1000 тестовых записей для хранения

● Формат колокольчика (.sor)

● Программное обеспечение для пакетной обработки данных

● Интерфейс usbdata, без драйвера

● Несколько языков: EN/DE/IT/FR/ES/PT/RU/KR/VN/CNetc.

● 8 часов непрерывной работы/20 часов в режиме ожидания

● Защита от пыли (испытание на падение 2 м)

● Ce, FCC, FDA сертификаты

Тестирование в обслуживании (через сплиттер)

● Тестирование в обслуживании (1625 нм с фильтром)

●Тест-разветвитель, splitterandfiberendidentiable

LiveOpticalSignalCheck

WhentheOTDRtestswith1310/1490/1550nmwave, SDH (SDH/WDM/PON) и OTDR приемник. Серия palmOTDR позволяет избежать проблемы, начав проверку связи в обслуживании перед тестированием с функциями предупреждения о сообщениях и автоматического прерывания для эффективной защиты тестовых инструментов и оборудования связи.

Встроенный измеритель мощности

Theintegrationof aPONPowerMeterintosucha small unit palmOTDR делает сертификацию FTTx и устранение проблем захватывающим опытом и эффективной работой. Модуль измерителя мощности PON может выполнять эксплуатационное тестирование всех сигналов PON (1310/1490/1550nm) на любом месте сети с сквозным дизайном, режим burst и функция оценки пропуска Предупреждение/сбоя, которая может значительно помочь вам оценить качество передачи сигналов PON.

Расширенный стабилизированный лазерный источник

В1.

Расширенный оптический измеритель мощности

● Nowarm-up

● Измерение абсолютной мощности и потери мощности

● Высокая точность, нулевой сдвиг

● Powermonitoring, высокая-Низкая предельная Настройка

●Справочная Настройка

Расширенный модуль инспектора оптического разъема (модуль MCI100)

● Ручка фокусировки для быстрого фокуса

● Безопасный для глаз и Четкий просмотр видео

● Взаимозаменяемые наконечники (maleandfemale,PC и APC, 1,25 мм и 2,5 мм и т. д.)

Оптимизированный дизайн интерфейса

● Графический пользовательский интерфейс

● Высокое разрешение

Программное обеспечение OTDR LinkImage

Программное обеспечение OTDR Trace Manager

TraceManagersoftwarecandisplay,analyzeandedittracefiles, выпускает различные формы.

● Отслеживание, анализ событий

● Серия редактирования и гибкой печати

● Отслеживание, анализ событий

● Сравнение нескольких следов

● Серия редактирования и гибкой печати

● Двунаправленное тестирование (опционально)

● Форматы отчетов CSV/ASCII

Модель(1)

Длина волны (± 20 нм)

Динамический диапазон(2)

EDZ (м)(3)

ADZ (м)(3)

Базовый

Продвинутый

PalmOTDR-M20AE

PalmOTDR-M20AE-VPSI

850/1300

21/24 дБ

1,5

5

PalmOTDR-S20AE

PalmOTDR-S20AE-VPSI

1310/1550

32/30dB

1,8

5

PalmOTDR-S20BE

PalmOTDR-S20BE-VPSI

1310/1550

35/34 дБ

1,5

5

PalmOTDR-S20C/N

PalmOTDR-S20C/N-VPSI

1310/1550

40/38 дБ

0,8

4,5

PalmOTDR-S20D/N

PalmOTDR-S20D/N-VPSI

1310/1550

45/43dB

0,8

4,5

PalmOTDR-S20F

PalmOTDR-S20F-VPSI

1310/1550

50/48dB

0,8

4,5

PalmOTDR-S20C/P

PalmOTDR-S20C/P-VPSI

1310/1490/1550

38/37/37 дБ

0,8

4,5

PalmOTDR-S20C/X

PalmOTDR-S20C/X-VPSI

1310/1550/1625(4)

38/37/37 дБ

0,8

4,5

PalmOTDR-P11C

PalmOTDR-P11C-SI

1625(4)

37 дБ

0,8

4,5

PalmOTDR-P31C

PalmOTDR-P31C-SI

1310/1550/1625(4)

38/37/37 дБ

0,8

4,5

PalmOTDR-Q40A

PalmOTDR-Q40A-VPSI

850/1300/1310/1550

21/24/32/30dB

1,5

4,5

Выбор диапазона (км)

0,1, 0,3, 0,5, 1,3, 2,5, 5,10 @ 850nm; 0,1, 0,3, 0,5, 1,3, 2,5, 5,10,20,40,80 @ 1300nm;

0,3, 1,3, 2,5, 5, 10, 20, 40, 80, 120, 160, 240 @ другие

Ширина импульса

10ns, 30ns, 100ns, 300ns, 1мкс @ 850nm; 10ns, 30ns, 100ns, 300ns, 1мкс, 2.5мкс @ 1300nm; 5ns, 10ns, 30ns, 100ns, 300ns, 1мкс, 1мкс, 2.5s, 10 МКС, 20 мкс @ другие

Среднее время

Быстрый, 15s, 30s, 1 мин, 2 мин, 3 мин

Точность измерения расстояния

±(1 м + 5 × 10-5 × расстояние + пробоотборник)

Точность обнаружения затухания

± 0.05 дБ/дБ

Точность обнаружения отражения

± 4 дБ

DataStorage

1000 записей

Подключение

USB

Соединитель

FC/PC (сменный SC, ST; Дополнительный LC)

Питание

NiMH аккумулятор/адаптер переменного тока

Срок службы батареи

8 часов непрерывной работы, 20 часов в режиме ожидания (на одной зарядке); Время подзарядки <4 часа

Рабочая температура

От-20 °C до 50 °C

Температура хранения

От-40 °C до 70 °C

Относительная влажность

От 0 до 95% (без конденсации)

Вес

1 кг (2,2 фунтов)

Размеры (H×W×T)

220 × 110 × 70 мм (8,7 × 4,3 × 2,7 дюйма)

Характеристики функционального модуля

Модуль локатора visiblefeld(5)

Длина волны (± 20 нм)

650 нм

Выходная мощность (дБм)

≥-3

Максимальный диапазон измерения

5 км

Стабилизированный модуль лазерного источника(5)

Длина волны (± 20 нм)

Такая же, как рабочая длина волны OTDR(5)

Выходная мощность (дБм)

≥-7

Оптический модуль измерителя мощности(5)

Длина волны калибровки (нм)

850,1300,1310,1490,1550,1625

Диапазон мощности (дБм)

От-70 до + 6 (от-60 до + 6 @ 850 нм)

Обнаруживаемый Тип

InGaAs

Разрешение экрана

0,01 дБ

Точность

± 5% ± 0.01nW (± 0.5dB @ 850nm)

Идентификация мод

1K, 2K Гц

PON модуль измерителя мощности(6)

CalibratedWavelength

1310 нм

1490 нм

1550 нм

Диапазон измерения (дБм)

От-40 до + 8

(Режим Burst: от-30 до + 8)

От-40 до + 8

От-40 до + 20

Спектральный диапазон (нм)

1310 ± 40

1490 ± 10

1550 ± 10

Коэффициент неопределенности (дБ)

≤ 0,5

Разрешение экрана (дБ)

0,01

InsertionLoss (дБ)

≤ 1,5

Порог

60 пользовательских пороговых наборов

DataStorage

1200 записей

Модуль инспектора оптического разъема MCI100

Зум

250X

Разрешение

0,75 мкм

Фокус

Руководство по эксплуатации

Адаптер

Стандарт: 25-u-m: FC/SC/ST/E2000 UPC male; 125-U-M: LC/MU UPC male;

25-u-f: FC/SC/ST/E2000 UPC female;

LC-U-F:LC UPC female; Опционально: 125-A-M: LC/MU APC male;

25-a-m: FC/SC/ST/E2000 APC male;

SC-A-F:SC APC female; FC-A-F: FC APC female; LC-A-F: LC APC female;

Вес/размер

150 г/165 × 38 × 35 мм

* Характеристики могут быть изменены без уведомления

Примечания:

(1) Характеристики описывают гарантированную производительность инструмента, измеренную с помощью типичных разъемов типа ПК. Погрешности из-за коэффициента преломления волокна не считаются.

(2) Диапазон динамизма измеряется при максимальной ширине импульса и среднем времени 3 минуты.

(3) условия мертвые зоны измерения: отражение мероприятия на 0,6 км, интенсивности отражения составляет менее-45dB, мертвые зоны есть

Измеряет ширину пульса 10 нс; Затухание мертвой зоны измеряется с шириной пульса 10 НС.

(4) 1625 нм может быть заменен на 1650 нм.

(5) модуль локатора visiblefeld, стабилизированный модуль лазерного источника и оптический модуль измерителя мощности являются стандартными моделями на VPSI. Стабилизированный лазерный источник делится оптическим портом palmOTDR и работает на той же рабочей длине волны palmOTDR.

(6) модуль счетчика мощности является стандартным на P11C и P31C.

Информация о заказе

Стандартная Упаковка включает:

Инструмент, разъем FC/PC, аккумулятор NiMH, программное обеспечение TraceManager CD, usb-кабель для передачи данных, адаптер переменного тока, мягкий чехол для переноски, гарантийный талон, сертификат калибровки, краткое руководство.

Варианты:

● PalmOTDR-XXXX-VPSI: модуль VisibleFaultLocatormodule, оптический модуль измерителя мощности, стабилизированный модуль лазерного источника

И модуль инспектора оптического разъема для palmOTDR

● MCI100Module: оптический коннектор Inspector

● Функция lm100. программное обеспечение LinkImage
