Когда Вы размещаете заказ, пожалуйста, помогите подтвердить какую функцию вам нужно, 2-пути данныхПрозрачныйПередача или sms Функция?

Если для передачи данных, пожалуйста, подтвердите ниже параметры, так что мы можем установить для вас перед отправкой и вы можете использовать непосредственно, но если вы знаете, как установить, то можно также установить самостоятельно.

Технические характеристики:

Основной Особенности

Поддержка 4 г/3 г/2 г, мобиль, Телеком и Китай Unicom;

Двусторонняя передача данных между терминалами TTL, RS485, RS232 и сервером;

Поддержка пользовательского пакета регистрации и сердцебиения;

Стандартная розетка tcp/ip-интерфейс связи в сервере;

Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайнового обслуживания, отключенный, затем автоматический redial, обеспечивать, чтобы оборудование всегда было в онлайне;

Поддержка конфигурации доменного имени, IP, номера порта, APN, последовательного порта, скорость передачи и другие параметры через последовательный порт;

Поддержка удаленной конфигурации, удаленное обновление прошивки;

Поддержка фиксированного ip и доменного имени DNS.

Технические параметры

Тип

Параметры

Блок

Минимальная

Типичное значение

Максимальная

Электрические свойства (25℃)

Сети Напряжение

4.75

12

36

V

Рабочий ток

70

150

250

MA

Пиковый ток

-

-

2000

MA

Беспроводной производительности (25℃)

Диапазон частот

4 г 3G 2 г

-

Чувствительность

-106dBm

-

Макс. выбросов Мощность

EGSM900: + 33dBm (класс мощности 4)…

LTE: + 23dBm (класс питания 3)…

-

Общая производительность

Интерфейс скорость

1200

9600

115200

Бит

Интерфейс уровня

RS485, RS232, TTL

Рабочая температура

-40

80

℃

Размеры

52 × 35 × 10 (не включая антенну и аксессуары)

Мм

Размеры

Pin определения

Шпильки

Определение

Вход/выход

Функция Описание

1

VCC

Вход

Положительный источник питания (4.75 В-36 В)

2

Rxd_RS232

Вход

Ввод последовательного порта RS232 уровня

3

Txd_RS232

Выход

Выходной порт на уровне RS232

4

GND

Вход

Отрицательный источника питания

5

Sgnd

Вход

Sgnd

6

A_RS485

Вход, выход

Порт RS485 уровня

7

B_RS485

Вход, выход

B. Порт RS485

8

I01

NC

9

I02

NC

Используя метод

5. 1 соединению tcp/ip

Когда xz-dg4 работает в режиме соединения tcp/ip, передача данных между xz-dg4 и сервером является полностью прозрачной передачей, чтобы сохранить xz-dg4 всегда в режиме онлайн, пользователи должны определить зарегистрированную рамочную рамку данных и кадр сердцебиения, и сервер должен дифференцировать зарегистрированную рамку данных и сердцебиение данных кадра от пользовательского кадра данных. Сервер может также удаленно установить sdn xz-dg4 или доменное имя.

5. 1.1 зарегистрированная база данных:

Зарегистрированный тип данных пакета составляет 0x00, с минимальной нагрузкой 16 байтов. Пользователи могут свободно добавлять пользовательские данные, данные автоматически добавляются к байту сигнала, и может установить 70 байтов в большинстве.

Глава рамки

Адрес

Тип

Нагрузки длина

Нагрузки

CRC16 калибровки

0x24

ID3

ID2

ID1

ID0

0x00

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамки головы:0x24

Адрес:Шестигранный, высокий байт находится в передней части

Тип:0x00: Отчетность IMSI (15 байтов) + CSQ (1 байт)

Длина:Длина части данных, высокий байт находится в передней части;

Нагрузка:Содержание данных: первые 15 байтов являются IMSI (ascll код) SIM-карты, тогда 1 байт является значением силы сигнала RSSI (подписанный номер) gprs, И последнее-это пользовательская зарегистрированная информация о пакетах.

CRC16 Калибровка:Запуск с кадра головы до содержания данных, CRC-16 ($1021) проверка всех данных;

1) crch: crc16 checkum high 8 бит;

2) crcl: crc16 checkum высокий и низкий бит

51.2 рамки данных сердцебиения:

Пакет сердцебиения передает однобайтовые данные по умолчанию, и данные 0x04. Если это определяемый пользователем пакет сердцебиения, то один передает пользовательские данные пакета сердцебиения, и интервал передачи составляет 40 секунд.

5. 2 функции sms использования

Когда xz-dg4 работает в режиме SMS, xz-dg4 может общаться с Любым Мобильным телефоном по смс. Когда мобильный телефон передает любое сообщение в xz-dg4, xz-dg4 от последовательного порта передает текущий содержание sms (только поддержка до 70 символов ASCII), если терминальное оборудование возвращает данные из последовательного порта (только максимум 70 символов ASCII) Xz-dg4 автоматически ответит данные на номер мобильного телефона, из которого он получает текстовые сообщения в последний раз.

Поддержка специальных требований настройки для функции sms

Полоса частот

Команды AT

Команда Описание

Формат

Параметры

Введите в командный режим

+ + +

Нет (введите и возвращите OK)

Установите доменное имя IP/SDN

При + sdn = 1, [<sdn>, <port>, <num>] […] […]

<Sdn>: доменное имя

<Порт>: порт Нет

<Num>: серийный № <1 ~ 5>

Замечание: 1 находится на самом высоком приоритете)

Удалить доменное имя IP/SDN

На + sdn = 0, <num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер нет.

A: удалить все

Комплект Номер ID

AT + modidset = 1, <id>

<Id>: десятичная система DTU ID

Комплект последовательный порт параметры

AT + IPR = 1, <Bau>, <длина>, <четности>, <stopbit>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 бит/с

2: 4800 бит/с

3: 9600 бит/с (по умолчанию)

4: 19200 бит/с

5: 38400 бит/с

6: 57600 бит/с

7: 115200 бит/с

<Длина>: биты данных

8: 8 битов данных

<Паритет>: проверка четности

N: никакой паритет

O: нечетности

E: даже четности

<Stopbit>: стоп-бит

1: 1 бит

Добавить APN элемент конфигурации

При + Профиль = 1, <SN>, <mcc + mnc <APN>, <Username>, <password>

<Sn>: Серийный номер (1 ~ 8)

MCC: код мобильной страны

Mnc: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить APN элемент конфигурации

При + Профиль = 0, <SN>

<Sn>: Серийный № 1 ~ 8: указанный серийный номер нет.

A: удалить все

Комплект добавить id функция

На + addiden = 1, <режим>

<Режим>: выбор режима

0: не добавьте ID прежде, чем Прозрачная передача данных является по умолчанию

1: добавить ID перед установкой прозрачной передачи данных

Комплект зарегистрированные пакет функция

На + regpkt = 1, <текст>

<Текст>: Зарегистрированный контент пакета

Комплект сердцебиение формат пакета

При + hbtpkt = 1, <текст>

<Текст>: содержимое пакета сердцебиения

Отправляю раз в 40 s.

Комплект SMS режим работы

На + smstmode = 1, <режим>

<Режим>: Режим триггера

0: tcp/ip режим

1: режим прозрачной передачи TXT

Запрос номер версии микропрограммы

На + fwv =?

Ни один

Перезагрузка DTU

При + перезагрузки

Ни один

Бросить командного режима AT

При + бросить

Нет (если последовательный порт не работает, то выключается автоматически после 60 s)

Индикация состояния и описание неисправностей

Индикатор состояния

Описание статуса (любое светодиодное освещение указывает на мощность на)

Красный светодиод

Вспышка, когда существует передача данных в последовательный порт

Синий светодиод

Свет или вспышка, когда xz-dg4 подключен к базовой станции

Зеленый светодиод

Когда xz-dg4 успешно подключается к корректному серверу и он вспыхивает раз в 3 секунды. Если это соединение, то вспышка раз в 0.5 s

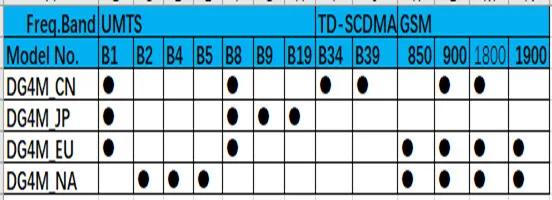

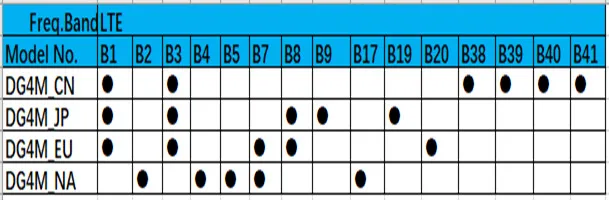

XZ-DG4 описание модели

Xz-dg4 охватывает глобальную частоту 4 г и разделена на следующие четыре версии в соответствии с частотным сегментом. Соответствующую версию следующего частотного покрытия можно выбрать в соответствии с фактическим использованием пользователя. Пожалуйста, подтвердите Диапазоны частот с нашими продажами при заказе.

При необходимости 2 г/3 г/4 г pcb небольшой размер модема для встроенной системы или второй дизайн, вот ссылка:
