Беспроводной датчик температуры с дистанционным управлением 433 МГц регистратор

Беспроводной датчик температуры с дистанционным управлением 433 МГц регистратор

Номер модели: XZ-TP10-4(433 МГц),XZ-TP10-8(868 МГц),XZ-TP10-9(915 МГц)

Посылка включает в себя:30 шт., беспроводные датчики температуры.

1. Особенности

2. Параметры продукта

Рабочая частота

433 МГц по умолчанию, 868 МГц/915 МГц по индивидуальному заказу

TX Мощность

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Операционной Напряжение

2,5 ~ 3,6 V @ XZ-TP10;

Дальность передачи

> 500 метров (визуальное расстояние)

Температура точность

<0,5 ℃(0 ℃ ~ 60 ℃) и <2 ℃(-40 ℃ ~ + 80 ℃)

Влажность Точность

Нет

Приобретение цикла

5 минут, нормальный режим, 2 секунды, Режим триггера

Средняя потребеление энергии

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

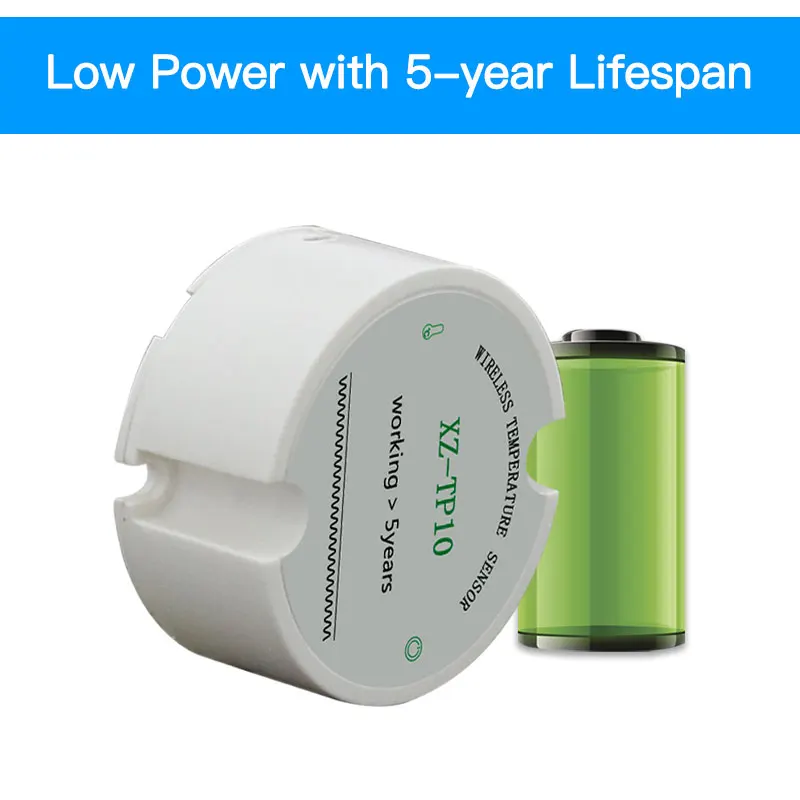

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

115200bps,8N1,USB

3.OОперации процесса

XZ-TP10 Управление процесса

Переключение различных режимов работы в соответствии с использованием способа. Режимы, как указано ниже:

1) режим сна: датчик не работает, без передачи, и полностью спит с низким энергопотреблением.

2) Режим триггера: Обнаружение датчика каждую секунду и сигнал передачи, светодиодный мигание; Пользователь может отправить команды для установки идентификации датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: Обнаружение датчика в течение 5 минут и сигнал передачи, светодиодный-мигание.

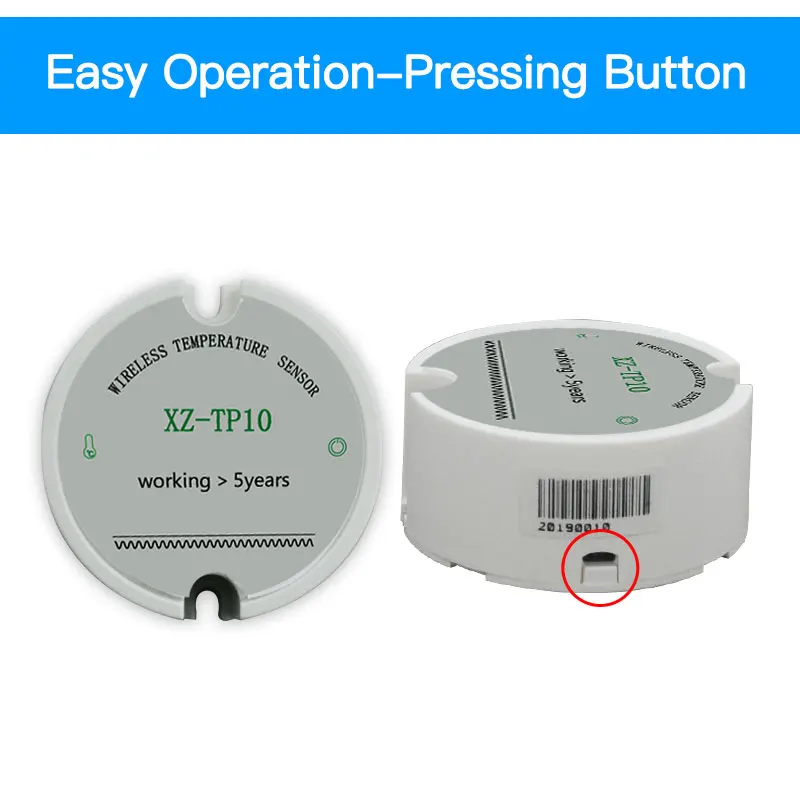

4) режим переключения: 3 режима могут быть переключены, нажав кнопку. Переключатель времени, как показано на следующей таблице:

A. Режим сна запустит Режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера будет включаться в обычный режим автоматически через 20 секунд;

С. В обычном режиме, нажимая на кнопку в течение 2 секунд, появится Режим триггера;

D. Нормальный режим запустит режим сна, нажав кнопку в течение 5 секунд.

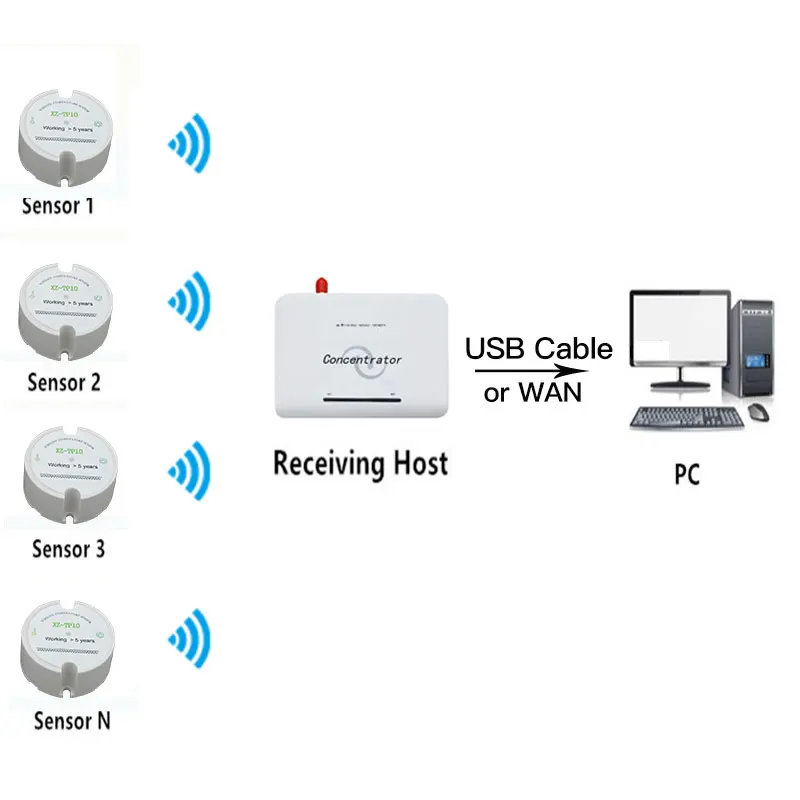

4. Приемник

Для работы датчика необходимо купить один приемник/шлюз, пожалуйста, нажмите следующую картинку и разместите заказ.

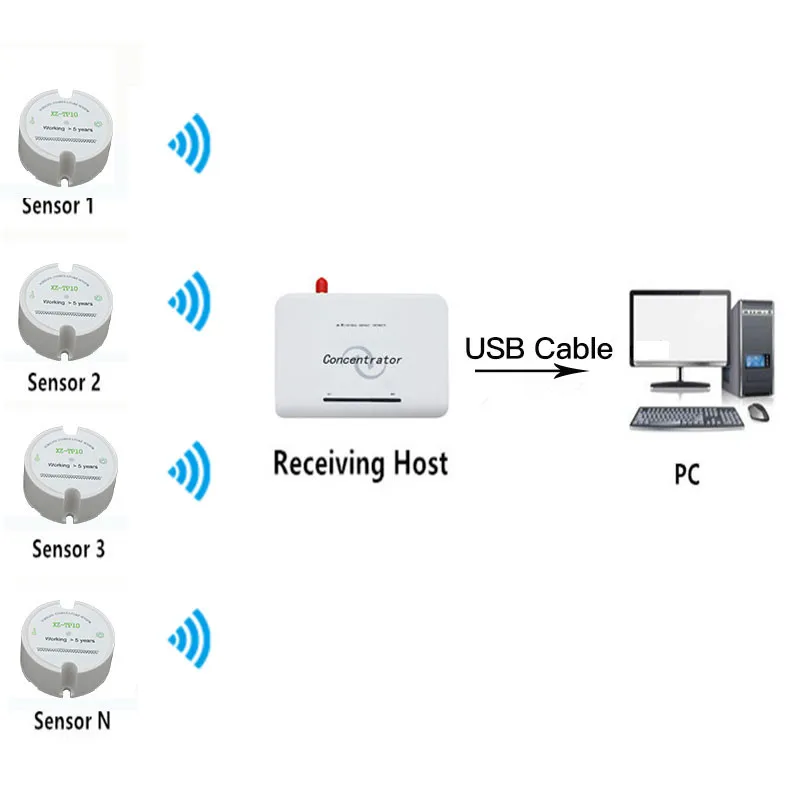

A.USBСерийный приемник XZ-TAG2

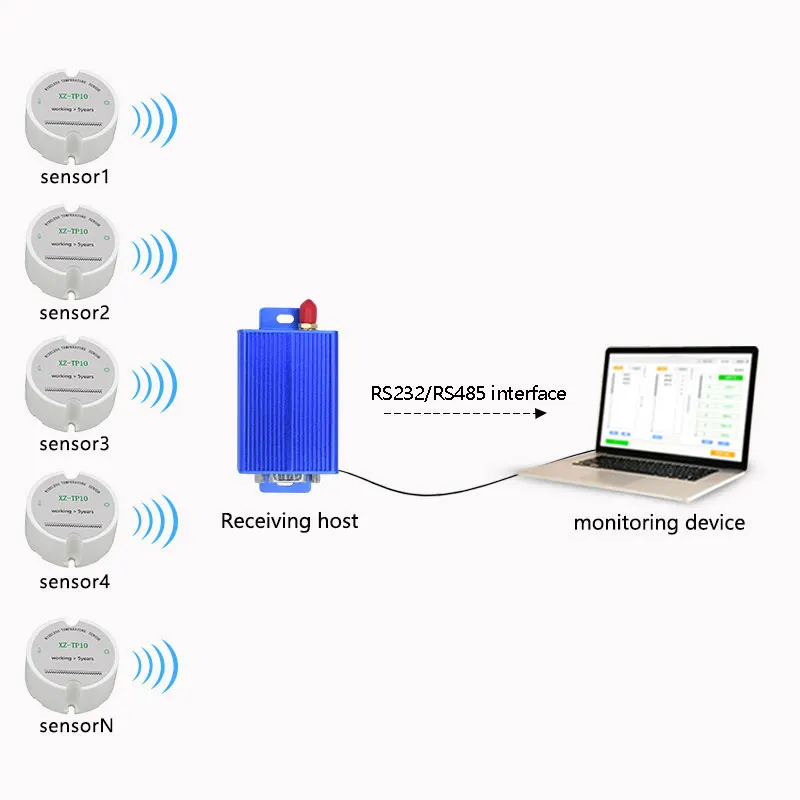

B.RS232/RS485, последовательный ресивер, XZ-SRM

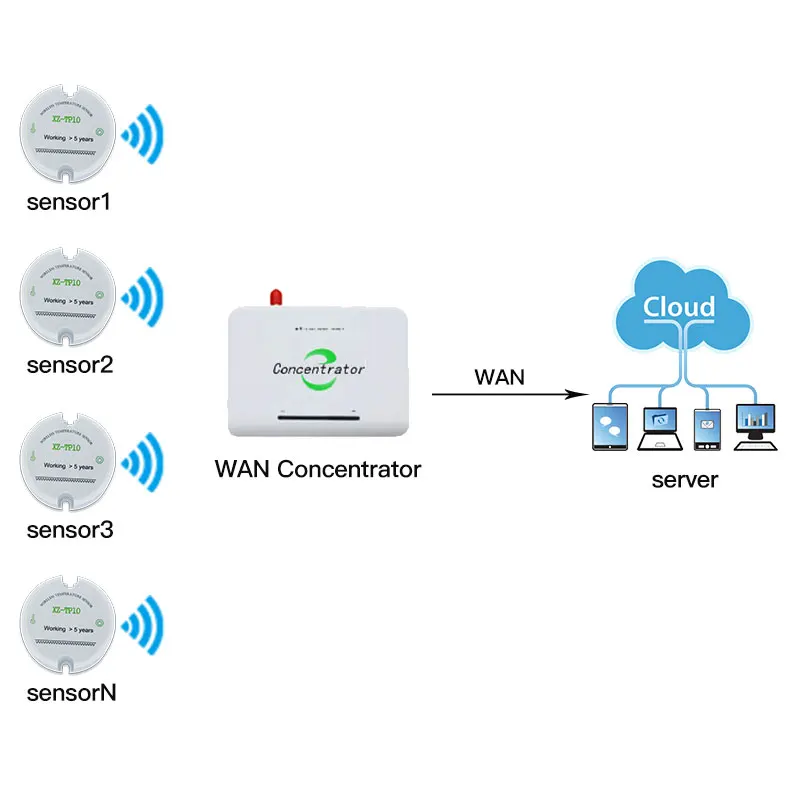

C.Wan Gateway (личный протокол), XZ-TAG1

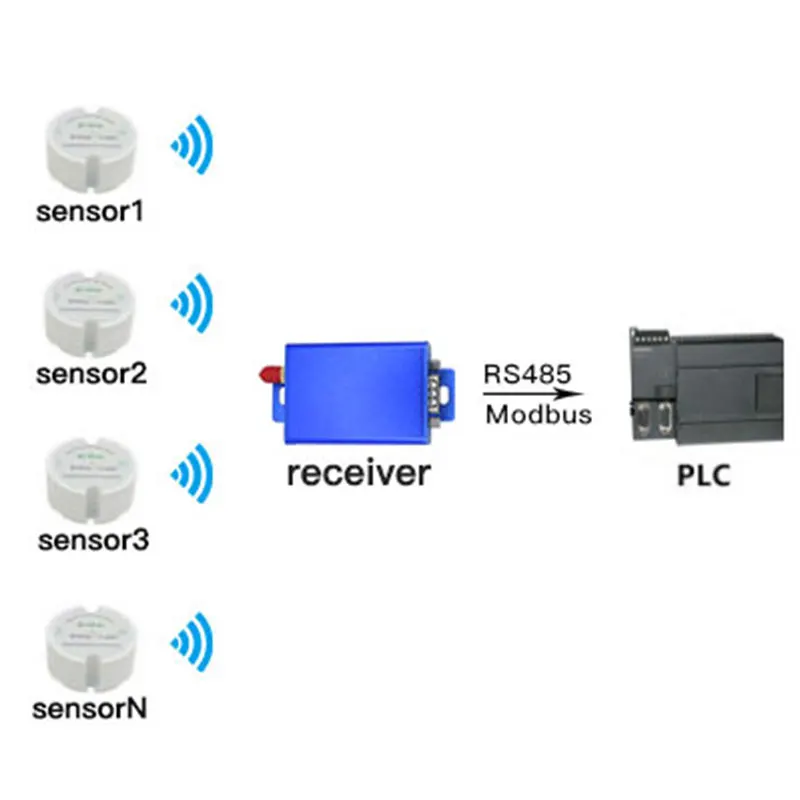

D. Приёмник Modbus, XZ-SRM-MUS

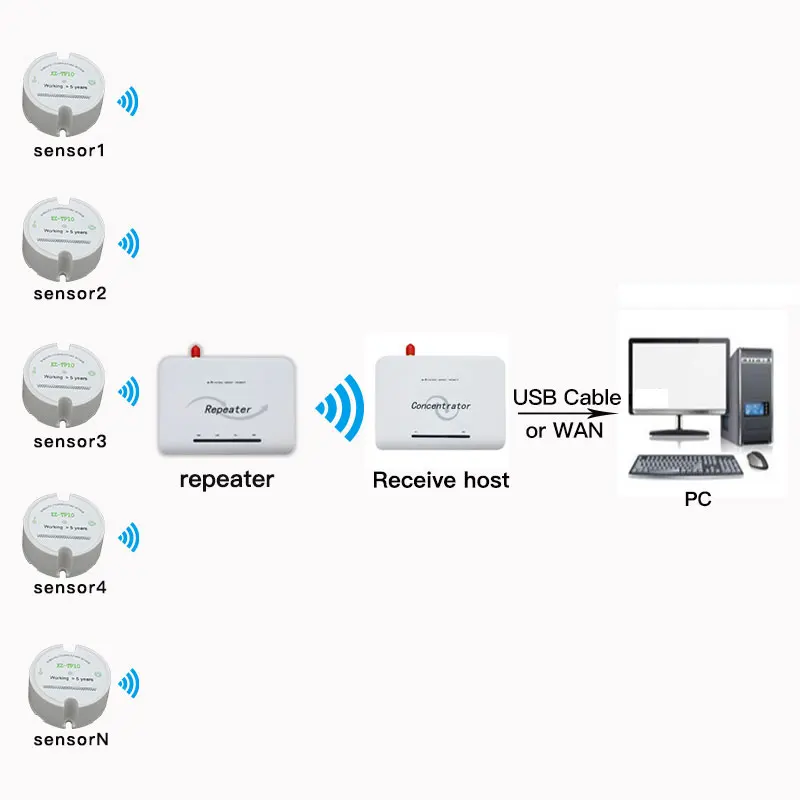

Рекомендуется использовать Ретранслятор с дальней передачей и улучшенной производительностью, а если добавить ретранслятор, расстояние передачи может быть до 2-3 км на открытом пространстве.Пожалуйста, нажмите следующую картинку и повторитель заказа.

5. Протокол данных

Данные сенсора в режиме «XZ-TP10» зашифрованы и передаются, а затем шлюз серии «XZ-TAG» проводит анализы и выводит протокол данных.

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 0xxxxxxx,V = x, xxV,SN = xxx,RSSI =-xxxdBm

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 1xxxxxxx,V = x.xxV,SN = xxx,RSSI =-xxxdBm,RPRI =-xxxdBm

ID: адресные данные номер 0-9 (США); 8-битных ASCII;

TEP: данные о температуре ACSII-40,9 ~ + 80,9. «℃»-Это ACSII's «.» и «C».

ГУМ: данные о влажности ACSII 000,0 ~ 100,0. Влажность данные XZ-TP10 всегда 000,0;

Статус слово номер 0 ~ 1 8-битных ASCII;

Флаг бит

Объяснение

Bit7

0, хост получает данные напрямую; 1, передача данных через ретранслятор.

Bit6 ~ bit1

Защищены

Bit0

0, данные сообщения обычно; 1, данные сообщения, нажмите кнопку и триггер

В: данные о напряжении-это фактическое значение, единица измерения-«В»;

SN: серийный номер передаваемых данных. Серийный номер по методу частотных скачков будет увеличена в тех случаях, когда есть данные прыжков.

RSSI: индикатор мощности полученного сигнала. Сигнал будет слабым, когда значение будет меньше.

RPRI: сила сигнала ретранслятора, передача данных

Например: ID = 12345678,TEP = + 26,6 · C,HUM = 080.0%,S = 00000000,V = 3,60 V,SN = 120,RSSI =-070dBm

ID = 34562345, ТЭП =-20,5 · C, гул = 050.5%,S = 10000001 V = 3,30 V,SN = 214,RSSI =-080dBm, rpri =-78dBm

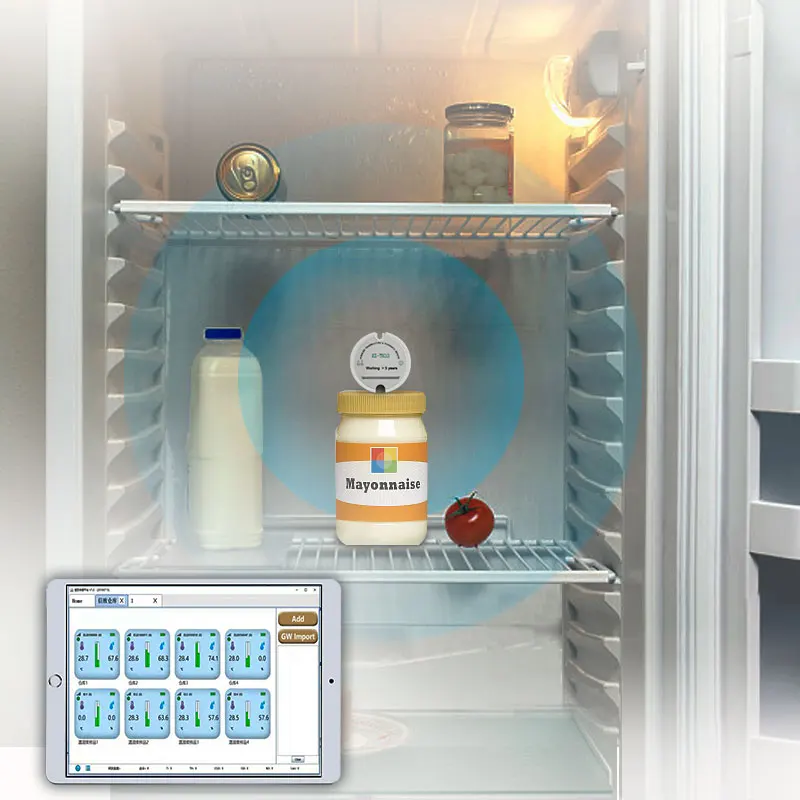

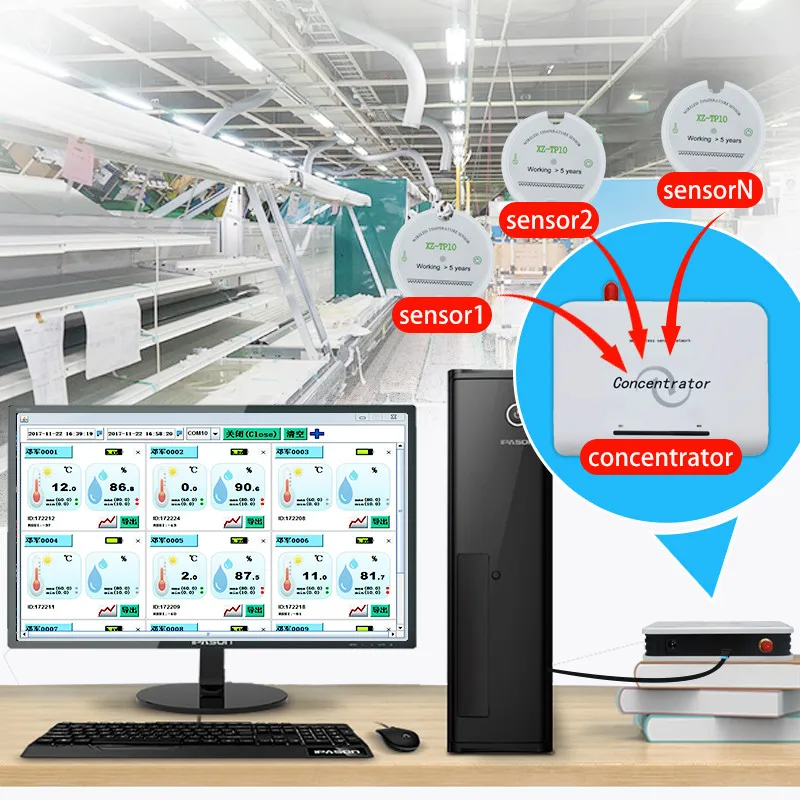

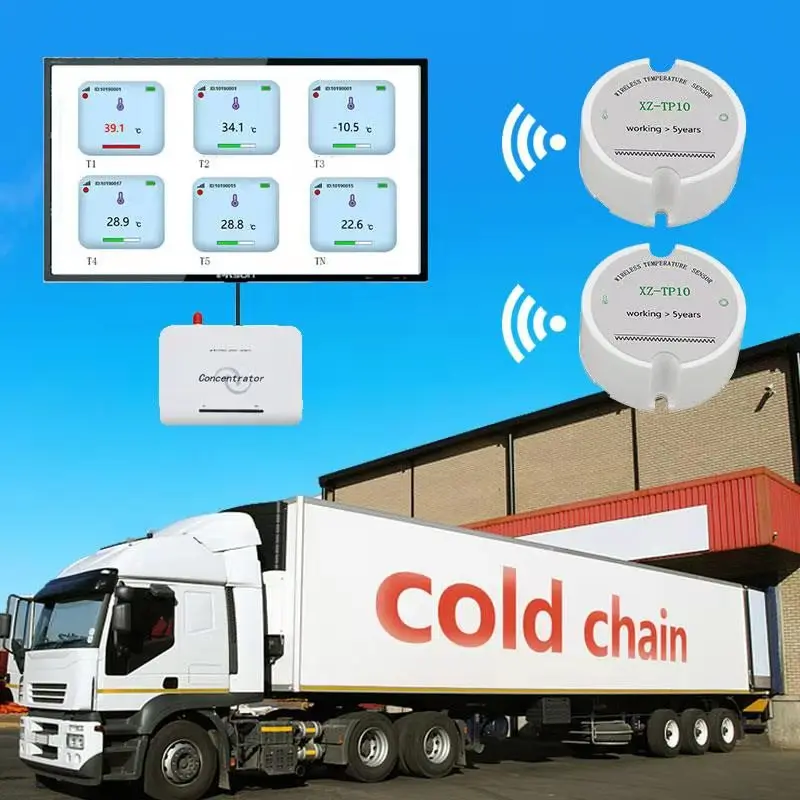

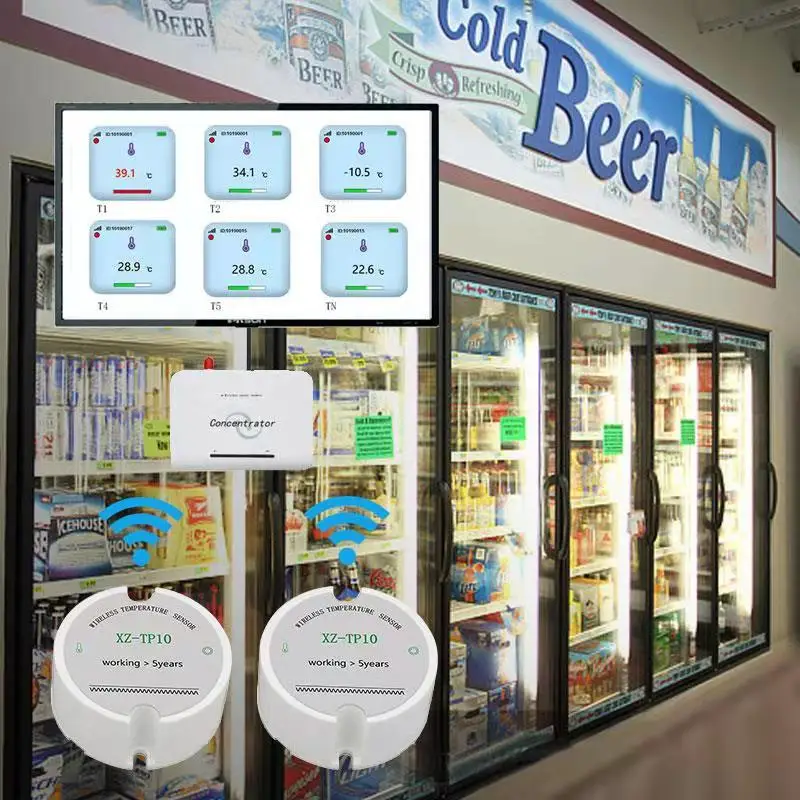

6. Применение

7. Информация о компании

Шэньчжэнь Thingsend, коммуникационная технология Co.,Ltd

Электронная почта: sales(at)thingsend(dot)com

Веб-сайт: www.thingsend.com/en

Контактное лицо: Сара Юань

Skype ID:+ 86 188 2073 9215 (skype Название: Беспроводные решения-sarah yuan)

Мы являемся профессиональным производителем беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.

Пожалуйста, свяжитесь с Сарой для получения дополнительной информации о беспроводном разрешении.

Для изучения большего количества датчики
