CA-233 Универсальный 32-60 дюймов светодиодный ЖК-Телевизор подсветка постоянный ток booster board 55-255V Выход постоянного тока

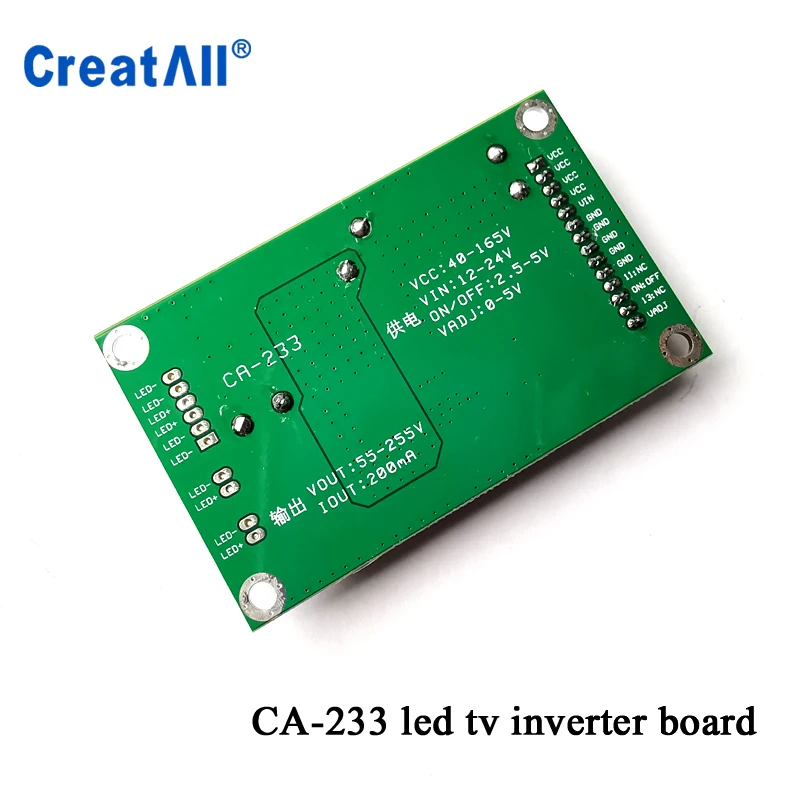

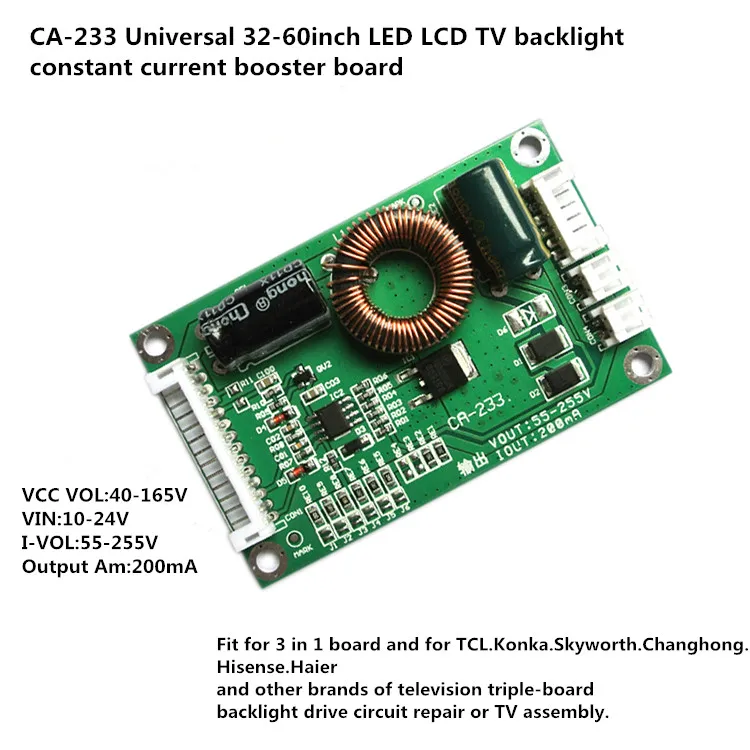

CA-233 для TCL. Konka. Skyworth. Changhong. Hisense. Haier и другие бренды телевизоров с тройной подсветкой, ремонт схемы привода или сборка телевизора. Входное напряжение 40-165 В, выход 55-255 в.
Если вы не знаете, требуемого напряжения спины светильник бар, пожалуйста, установите из Минимальный ток (по умолчанию 200MA), чтобы попробовать, задняя светильник яркости не хватает, а затем медленно, не используйте максимальный ток светильник сзади светильник, это легко сгорает светильник или управляющая плата.

CA-233 инструкции по регулировке тока:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

Подключение Инструкция:

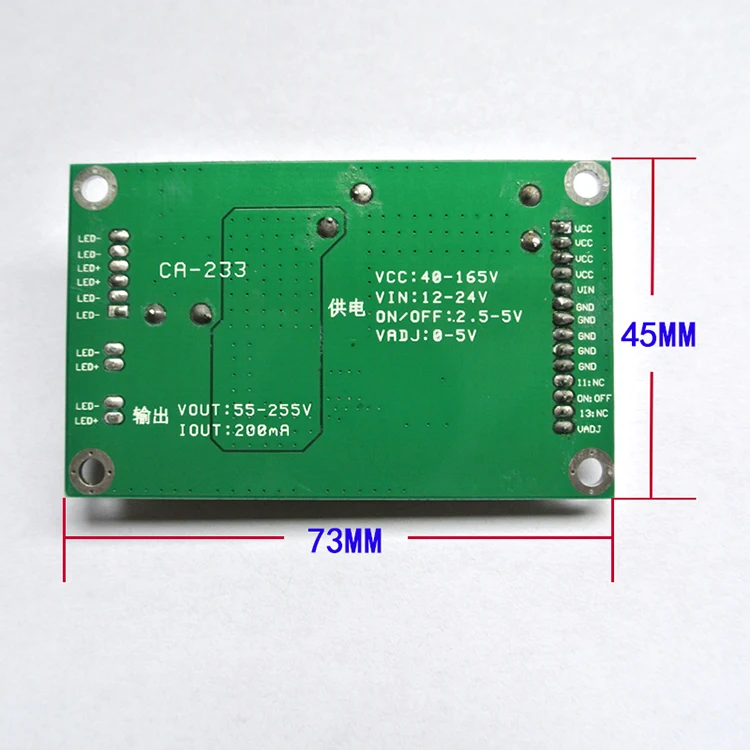

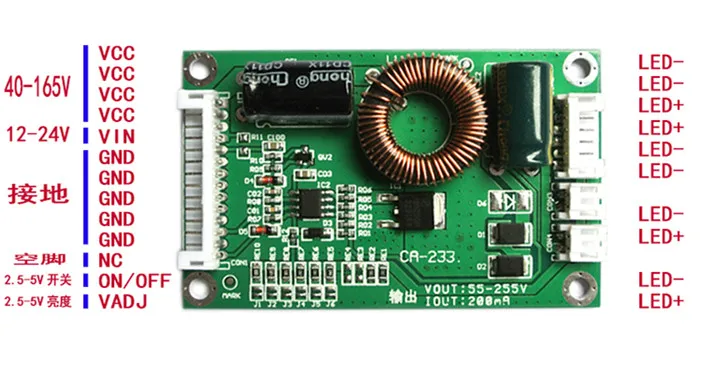

1. В интегральной плате Питания выпрямление для подсветки конденсатора фильтра положительное напряжение к VCC, диапазон напряжения между 45 В-165 в
2. Затем напряжение 12-24 В к VIN, не может быть подключен к высокому напряжению более 45 в
3. Подключите мощность земли к GND
4. NC пуст, не подключен
5. В оригинальной плата питания для того, чтобы найти выключатель сигнала получил вкл/выкл, ссылка на ассортимент 2,5 V-5V
6. Оригинальный сигнал затемнения машины, соединенный с ногами VADJ, 5 В является самым темным, 0 В является самым ярким

Выход по умолчанию 200 мА, через паяльные соединения короткого замыкания может увеличить соответствующее значение тока (на основе 200 мА плюс), будьте осторожны, чтобы не увеличить чрезмерный ток, чтобы не сжечь светильник.
На Входное напряжение: Постоянный пластина тока требуется 2-путь входного напряжения, VCC то 40-165V напряжение, VIN, затем с напряжением 12-24 В, только одно напряжение не будет boost.

Совет: Питание приводной платы, чтобы обратить внимание на изоляцию, питание после того, как мощность не должна немедленно класть на железо и аналогичный проводящий материал. После источника питания обратите внимание на разрядку электролиза 400 В (во избежание поражения электрическим током или повреждений). Зимнее тело статическое сильное, не прикасайтесь непосредственно к полупроводниковой плате на печатной плате (вы можете мыть руки, а затем прикоснуться).
