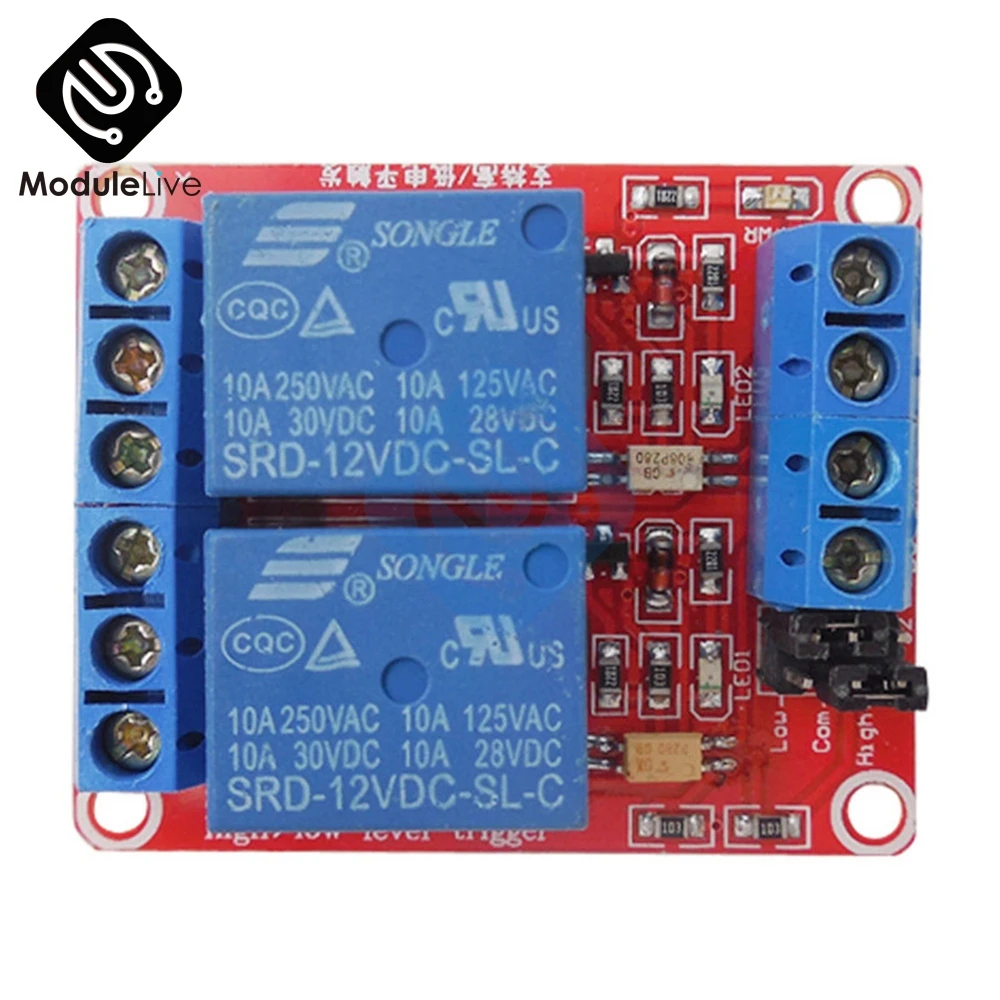

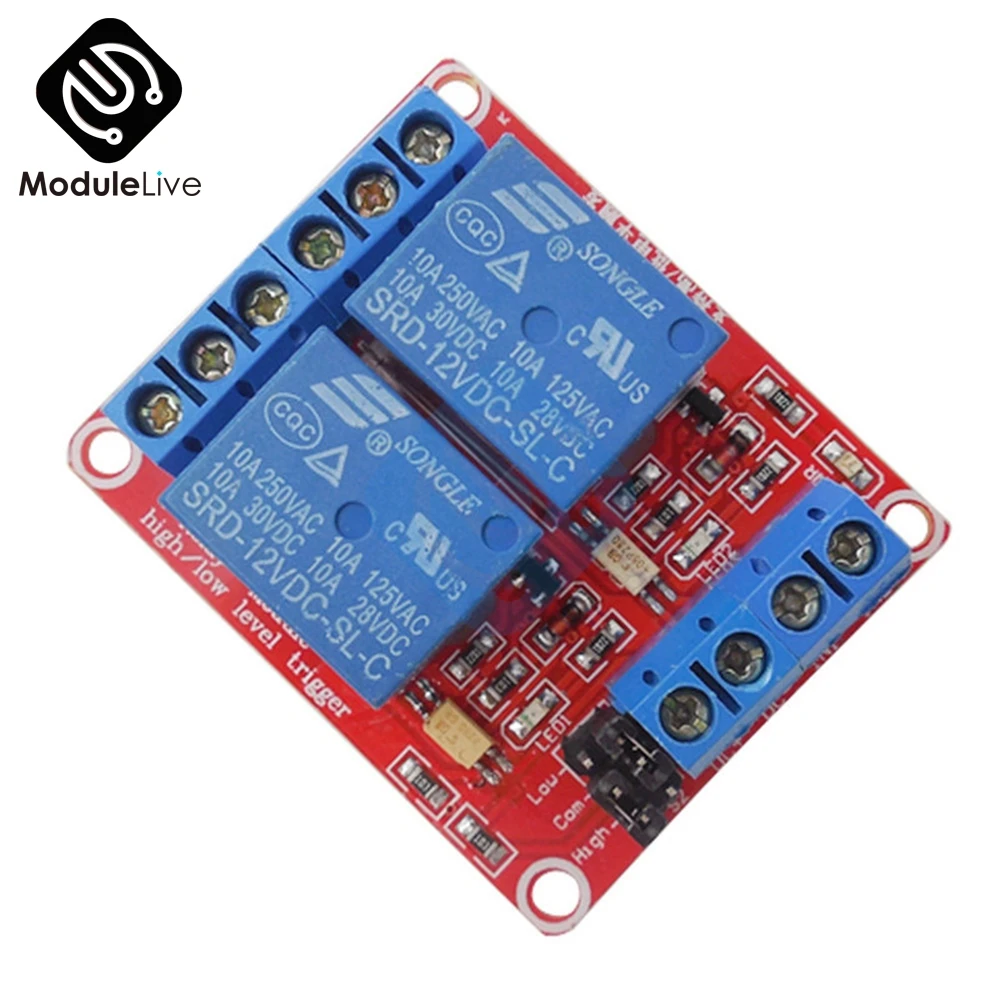

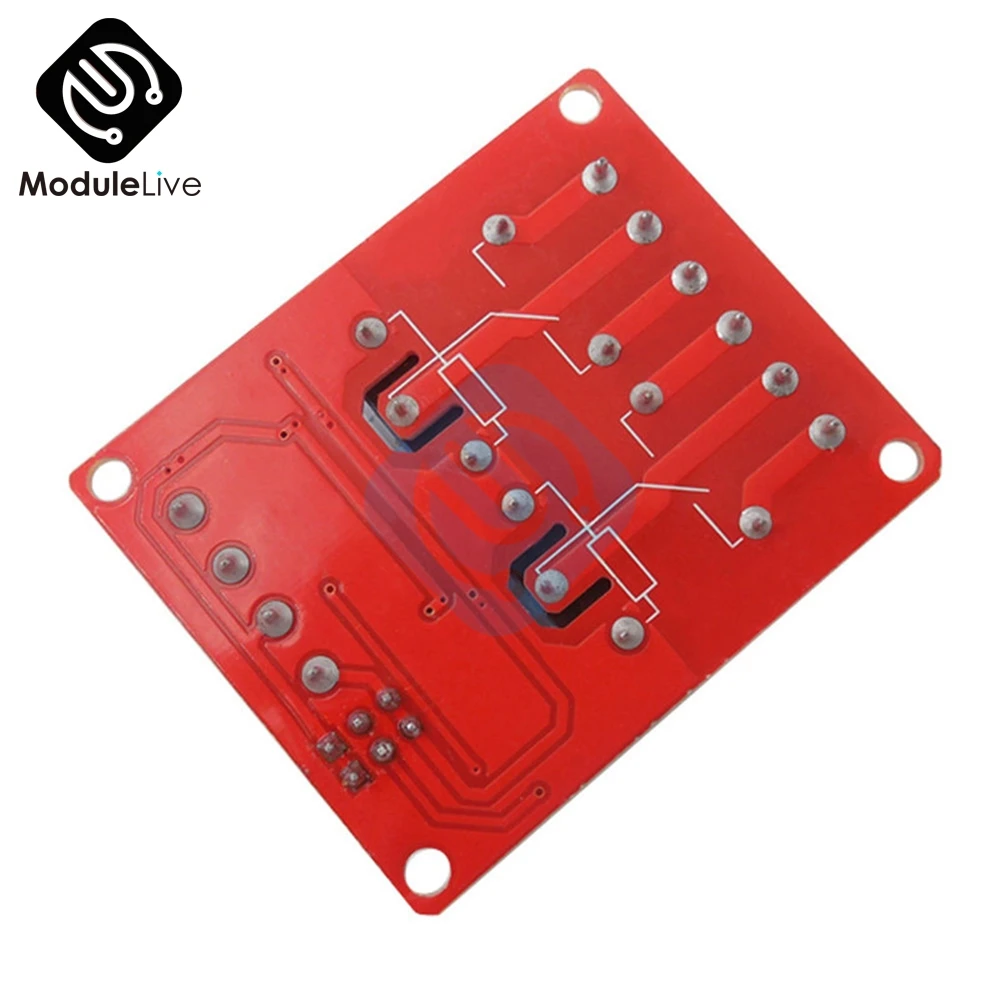

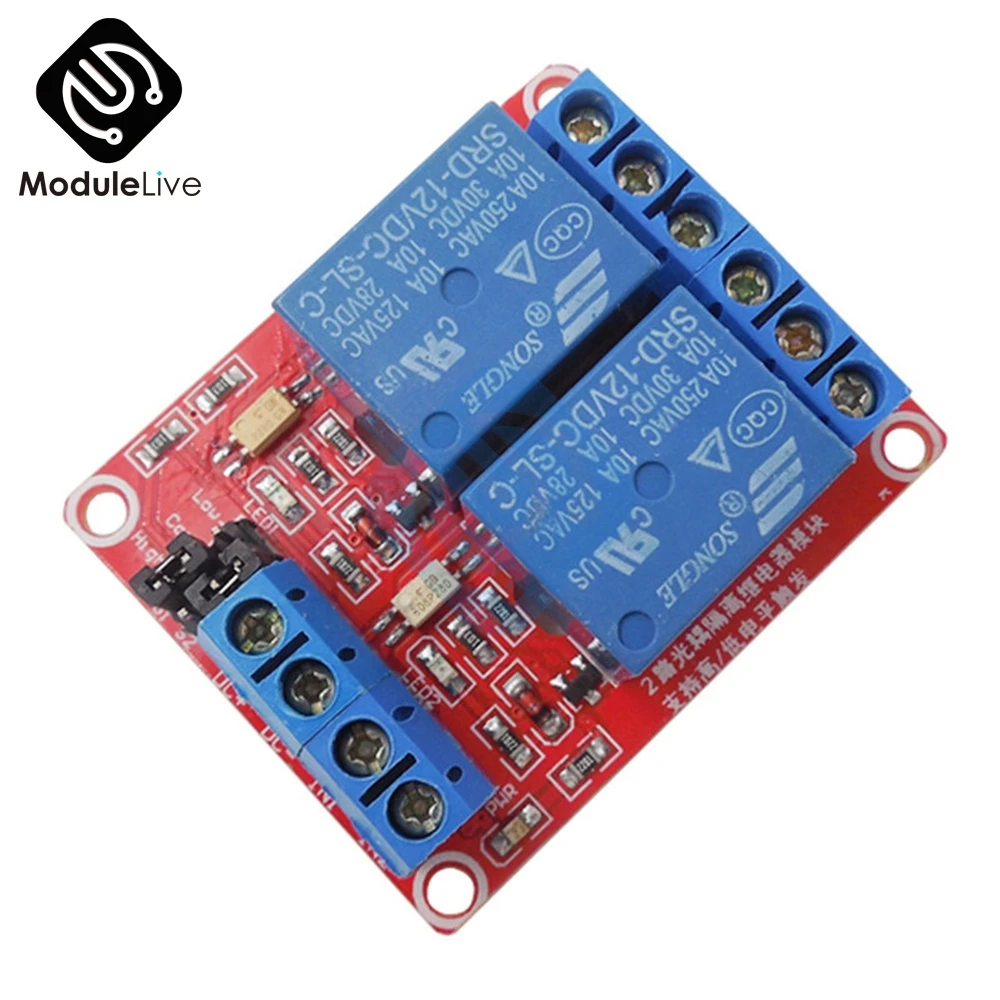

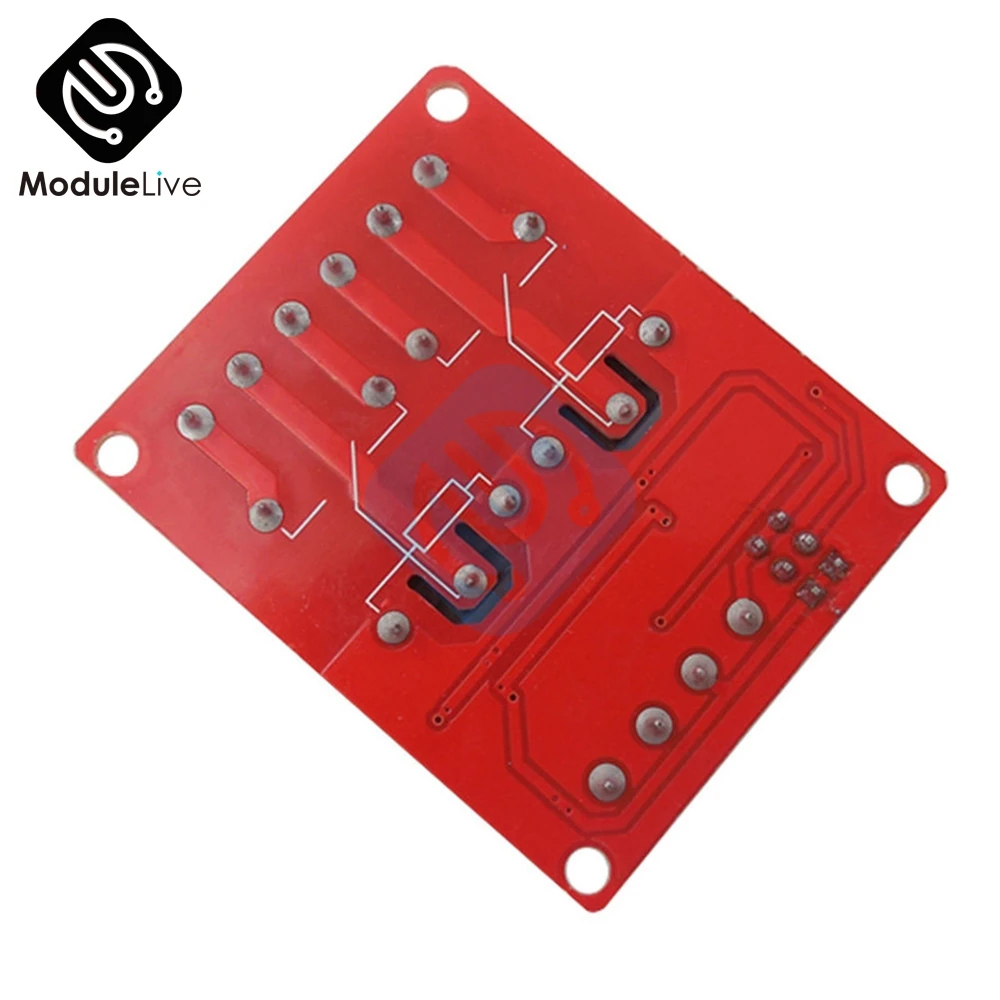

Модуль релейной платы для Arduino два 2 канальных CH 12 В с опора оптопары триггерное

Модуль релейной платы для Arduino два 2 канальных CH 12 В с опора оптопары триггерное

Описание модуля:

1. Максимальная нагрузка на нормально открытый контакт: AC 250 V/10A, DC 30 V/10A.

2. Ток триггера 5 мА;

3. Модуль может быть установлен на высоком или низком уровне с помощью перемычки;

4. Индикатор питания (зеленый), индикатор состояния реле (красный);

5. Размер модуля: 50 мм * 41 мм * 18,5 мм.

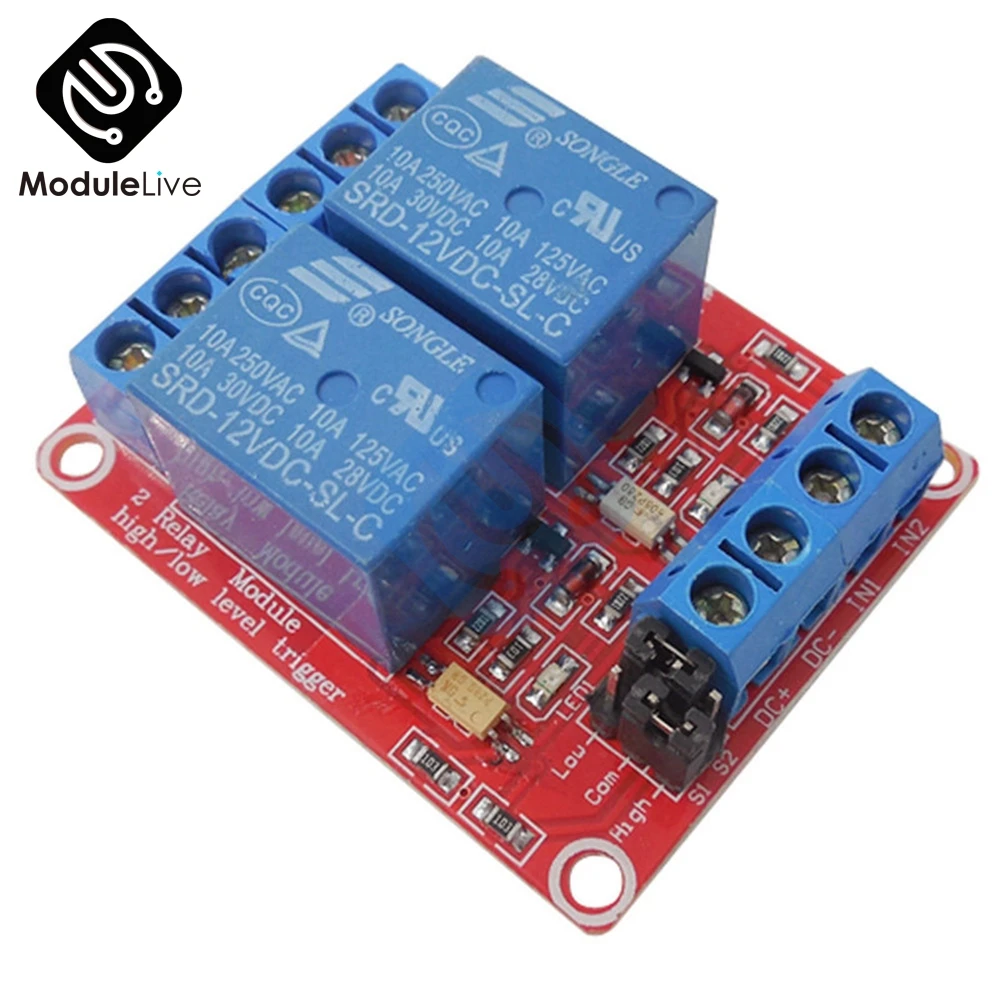

Характеристики интерфейса модуля:

1. Постоянный ток +: постоянный ток питания положительный полюс

2. DC-: DC источник питания отрицательный полюс

3. В 1: канал 1 сигнальный пусковой штифт

4. IN2: 2-канальный сигнальный пусковой штифт

Релейный выход:

1. Нормально закрытый штырь (NC1): канал 1 реле нормально закрытый штырь

2. Общий штифт (COM1): канал 1 релейный общий штифт

3. Нормально открытый штырь (NO1): канал 1 реле нормально открытый штырь

4. Нормально закрытый штырь (NC2): канал 2 Реле нормально закрытый штырь

5. Общий штифт (COM2): канал 2 релейный общий штифт

6. Нормально открытый штырь (NO2): канал 2 реле нормально открытый штырь

Высокий или низкий уровень триггера вариант:

1. S1: это опционный переключатель для реле канала 1;

2. S2: это опционный переключатель для реле канала 2;

3. Это тройник низкого уровня, если COM pin подключается к низкому контакту; это Тригер высокого уровня, если COM подключается к высокому.

В комплект входит:

1 x релейный модуль
