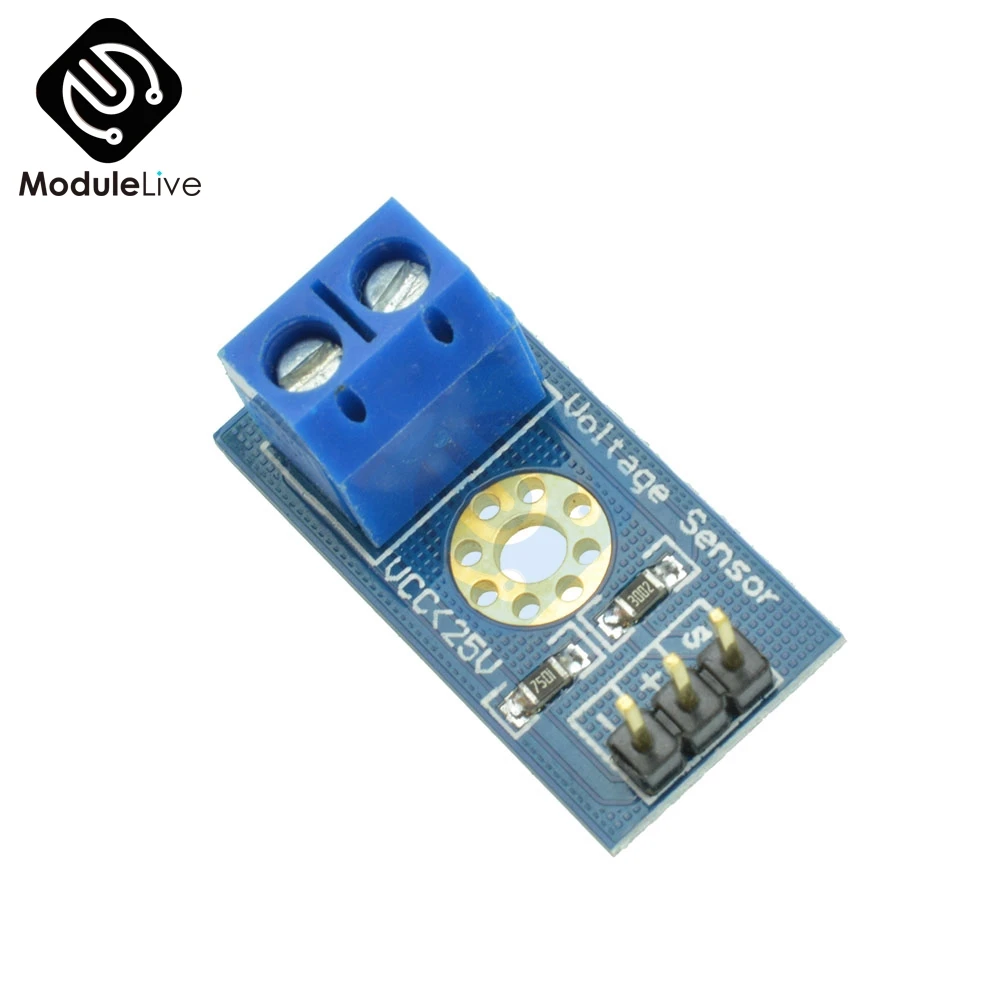

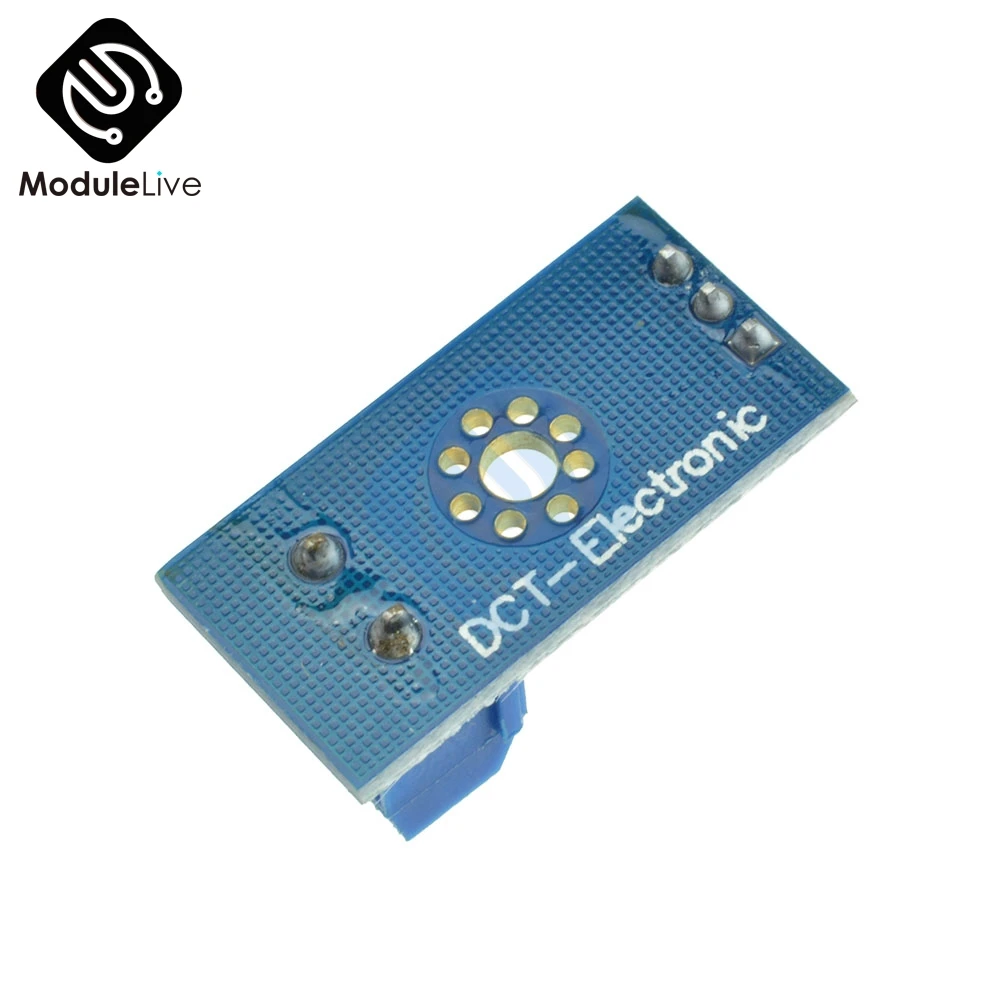

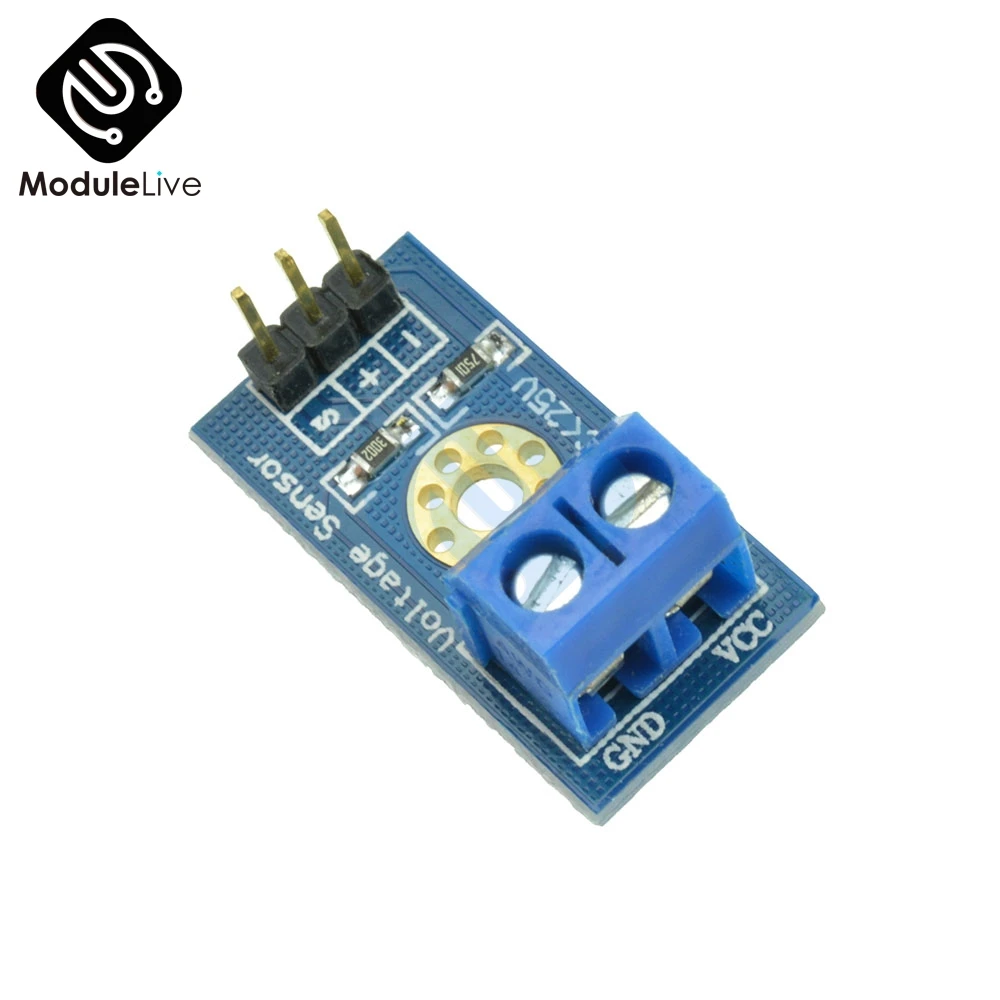

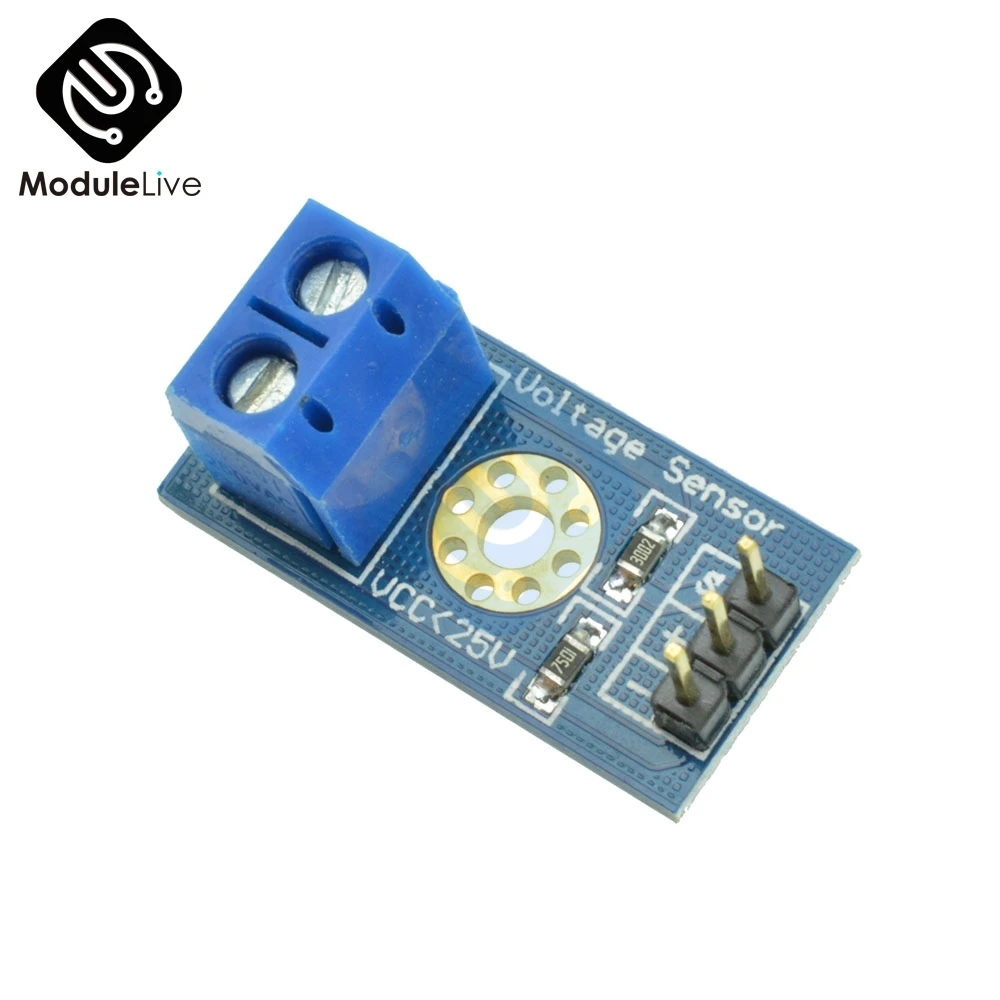

Стандартный модуль датчика напряжения 5 В 25*13 мм тестовые электронные кирпичи для

Стандартный модуль датчика напряжения 5 В 25*13 мм тестовые электронные кирпичи для

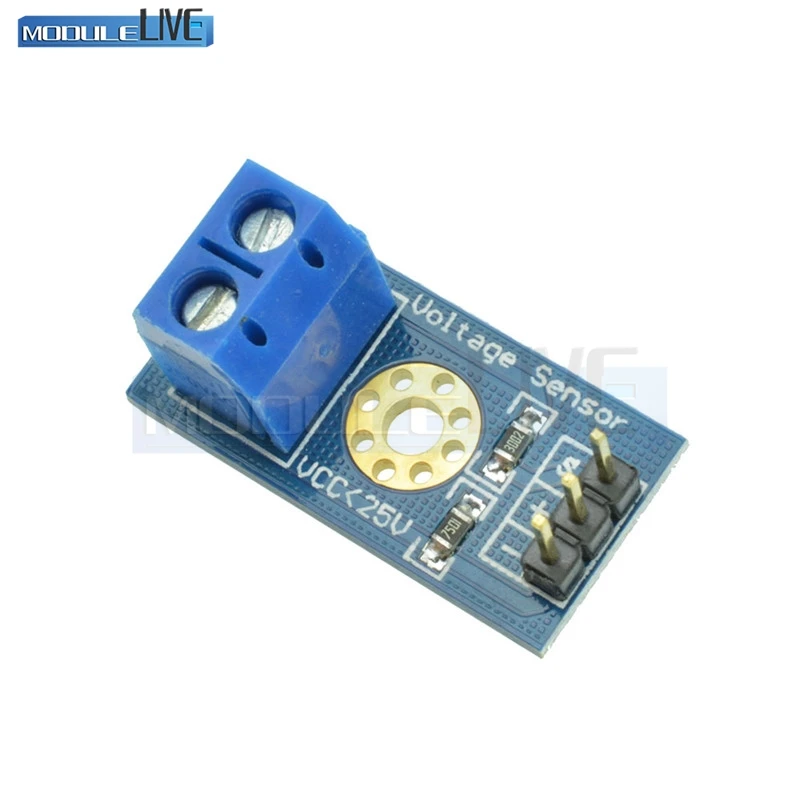

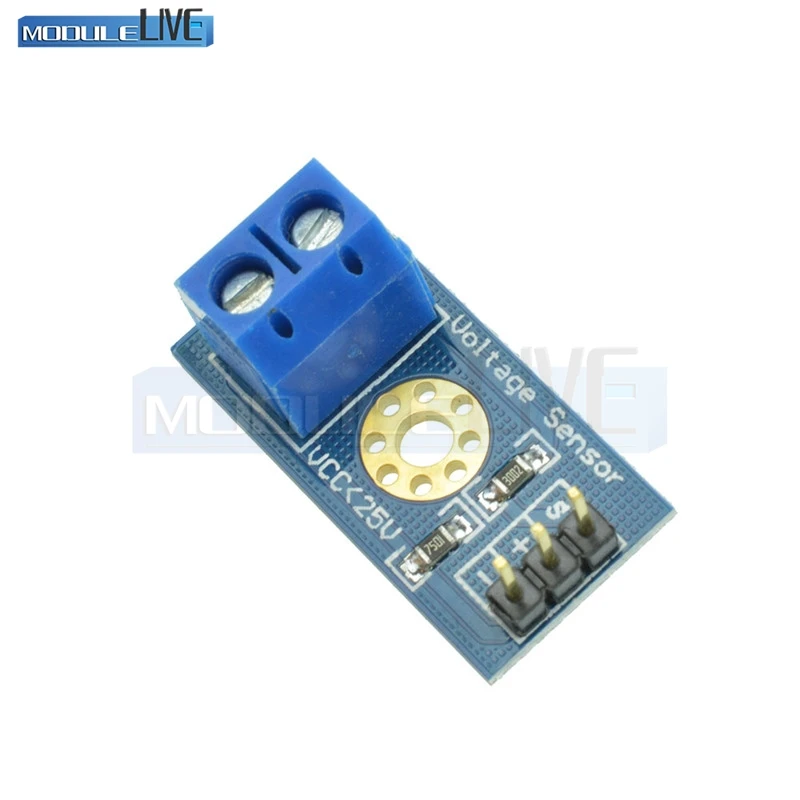

Описание:

Размер: 25 мм × 13 мм/0,98 дюйма × 0,51 дюйма (прибл.)
Этот модуль основан на принципе резистивной конструкции делителя напряжения,
Может сделать красный разъем входного напряжения в 5 раз меньше. Ard... Аналоговое входное напряжение до 5 В,
Модуль обнаружения напряжения Входное напряжение не более 5Vx5 = 25В
(При использовании систем 3,3 В Входное напряжение не превышает 3,3vx5 = 16,5 В).
Микросхемы Arduino AVR имеют 10-битную AD, поэтому этот модуль имитирует разрешение 0,00489 в (5 В/1023),
Таким образом, минимальное напряжение модуля обнаружения входного напряжения составляет 0,00489vx5 = 0,02445 в.
Диапазон входного напряжения: DC0-25 в
Диапазон обнаружения напряжения: DC0.02445 V-25 в
Аналоговое напряжение Разрешение: 0,00489 в

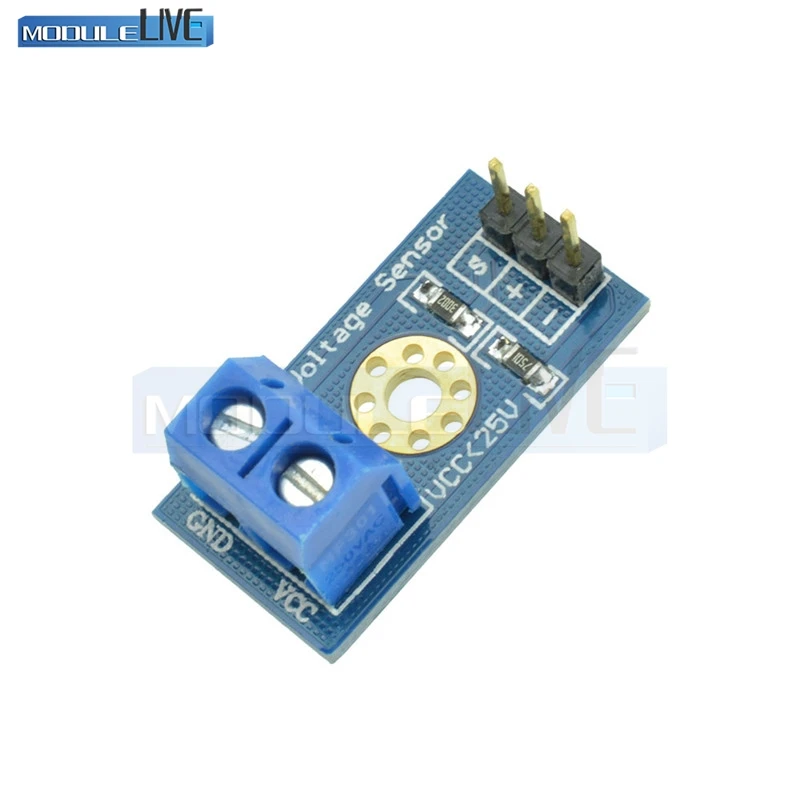

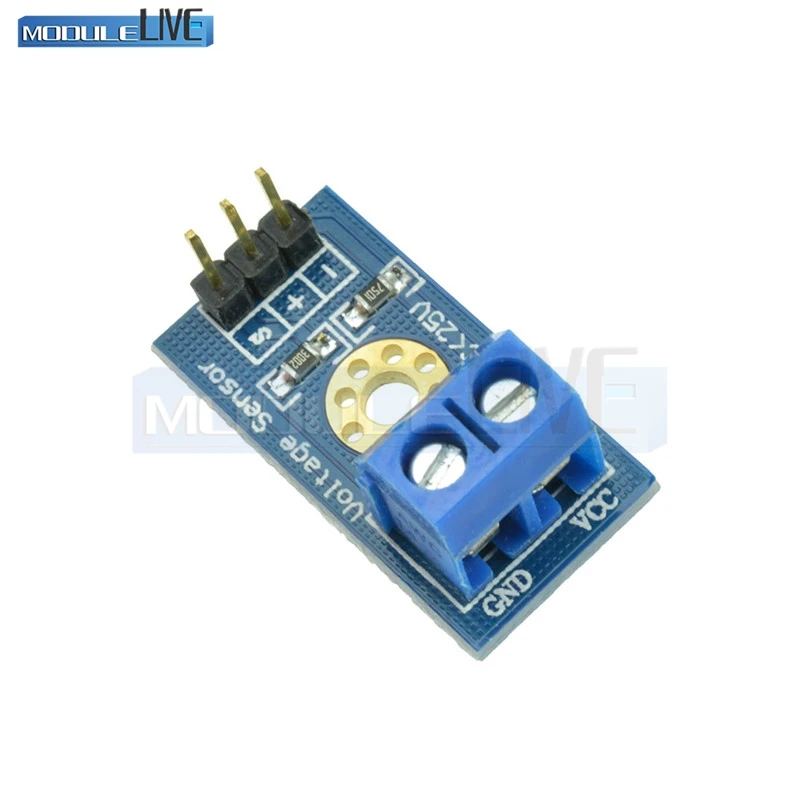

Выходной интерфейс: "+" подключен 5/3.3 в, "-" подключен GND, "s" подключен Ard... Рекламные булавки
Входной интерфейс постоянного тока: красный терминал положительный с VCC, отрицательный с GND
Соединителем 3P, подключите этот модуль с расширением платы Ard...,
Не только облегчает Обнаружение аккумулятора напряжения,
Также можно использовать ЖК-дисплей IICLCD1602 для отображения напряжения.

Код для справки:
# Включает <провод. h>


Int val11;
Int val2;

Настройка пустоты ()
{
PinMode (LED1, выход);
Серийный. Старт (9600);
Серия. println("Emartee.Com");
Серия. println("напряжение:");
Серия. Печать ("V");
}
Пустая петля ()
{
Температура поплавка;
Val11 = analogRead(1);
Температура = val11/4,092;
Val11 =(int) температура;/
Val2 = (val110)/10);
Серийный. println(val2);
Задержка (1000);
}



Упаковка:

1 шт. * Модуль обнаружения напряжения модуль датчика напряжения для Arduino
