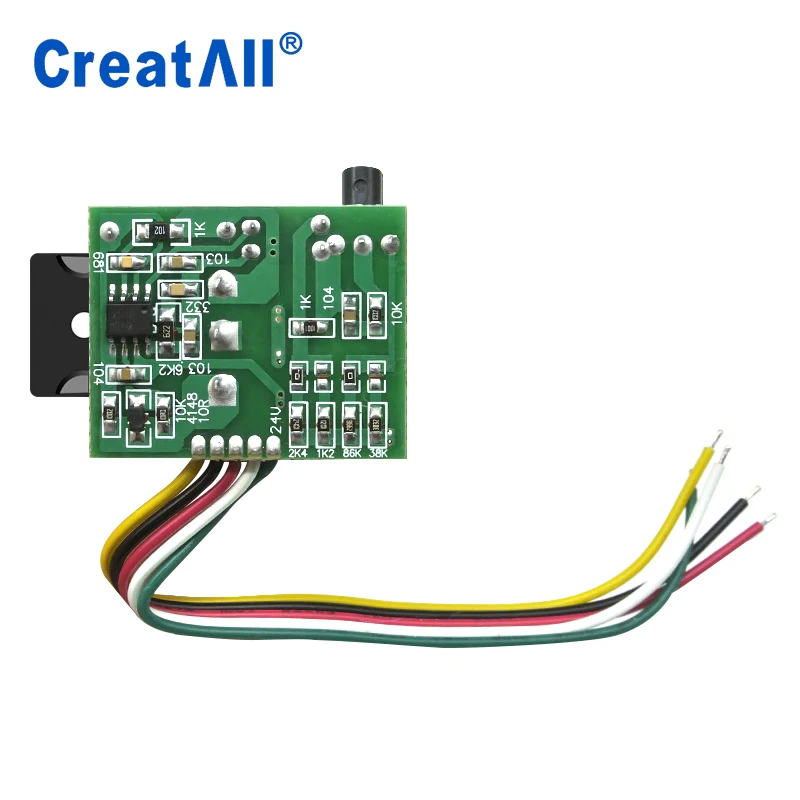

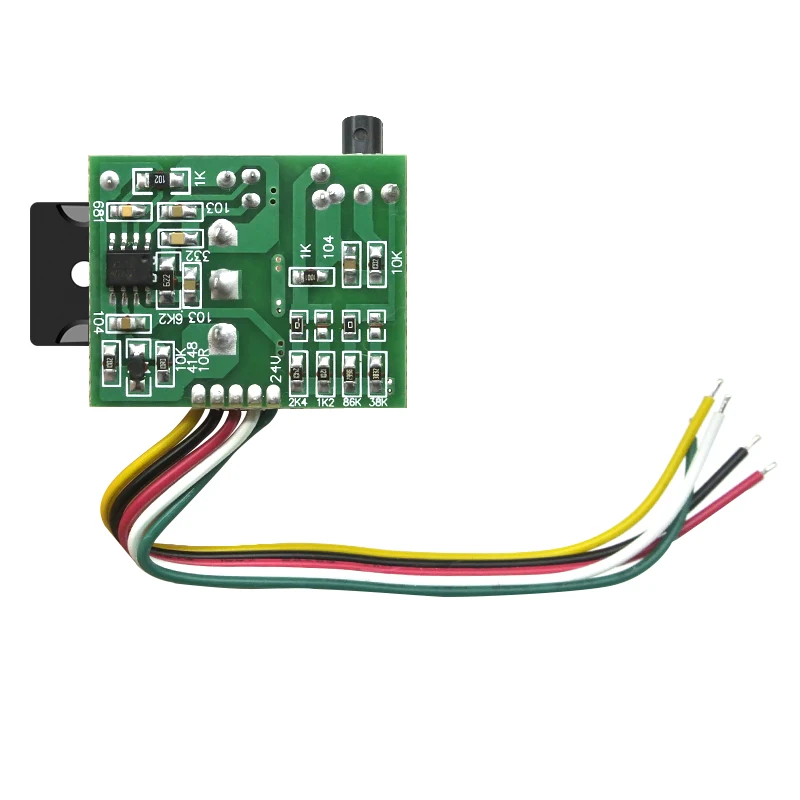

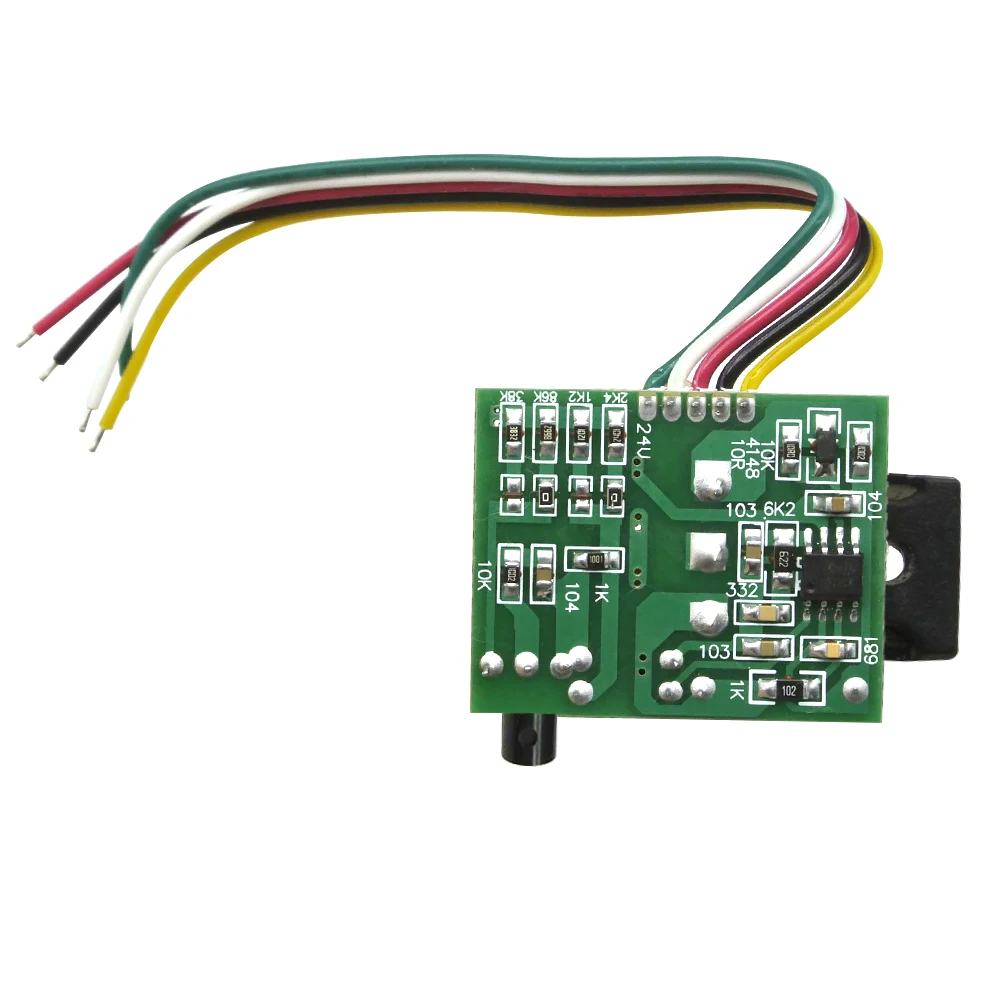

100 шт./лот CA-901 ЖК-телевизор импульсный источник питания Модуль источника питания постоянного тока SSH7N90

Модуль питания ЖК-телевизора

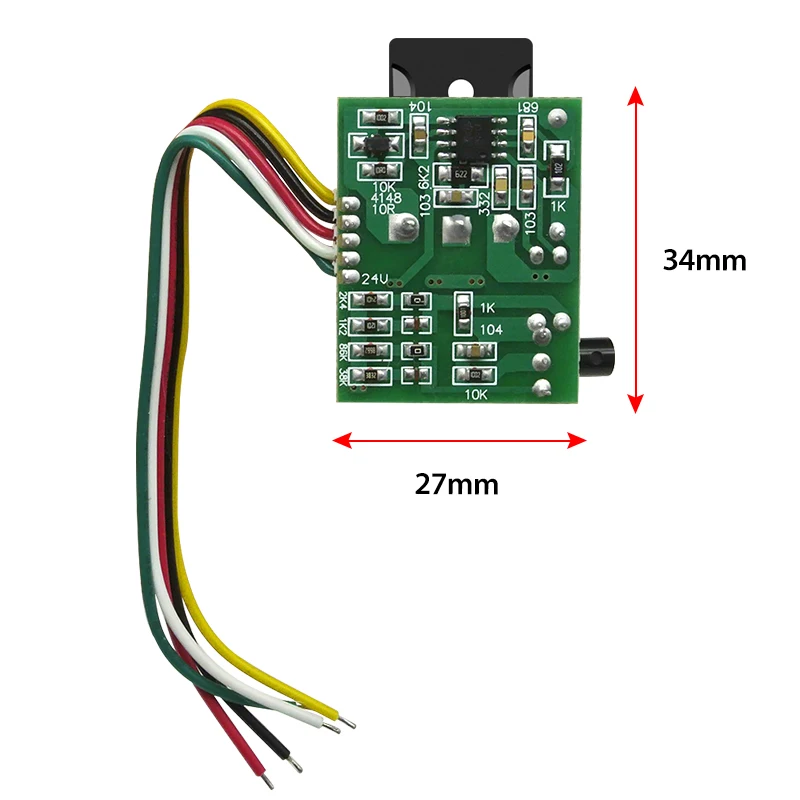

На основе требований клиентов и рекомендаций, мы разработали высокопроизводительный, низкое энергопотребление, малый размер, широкий диапазон напряжения, легко установить, Подходит для обратного хода выходное напряжение зарядного устройства 12V 24V ЖК-дисплей ТВ мощности, этот модуль используется в 46-дюймовый ЖК-дисплей ТВ, ЖК-дисплей отключения питания или высокомощный импульсный источник питания с быстрой Замена

Во-первых, CA-901 REV: 01 основные характеристики модуля:
1: Отбор проб постоянного тока и отзывы регулятора TL431, так что он имеет хорошую производительность регулятора.
2: в этом модуле использует 12V 24V селективный выход, только нужно подключить соответствующий pad, Вы можете на выходе 12В или 24В
3: рациональная конструкция, простая установка (рис. 1), просто согласно схеме, согласно требуемой выходной мощности для подключения соответствующей прокладки на нем (блок питания фабрики 24 В)

Две инструкции по установке:

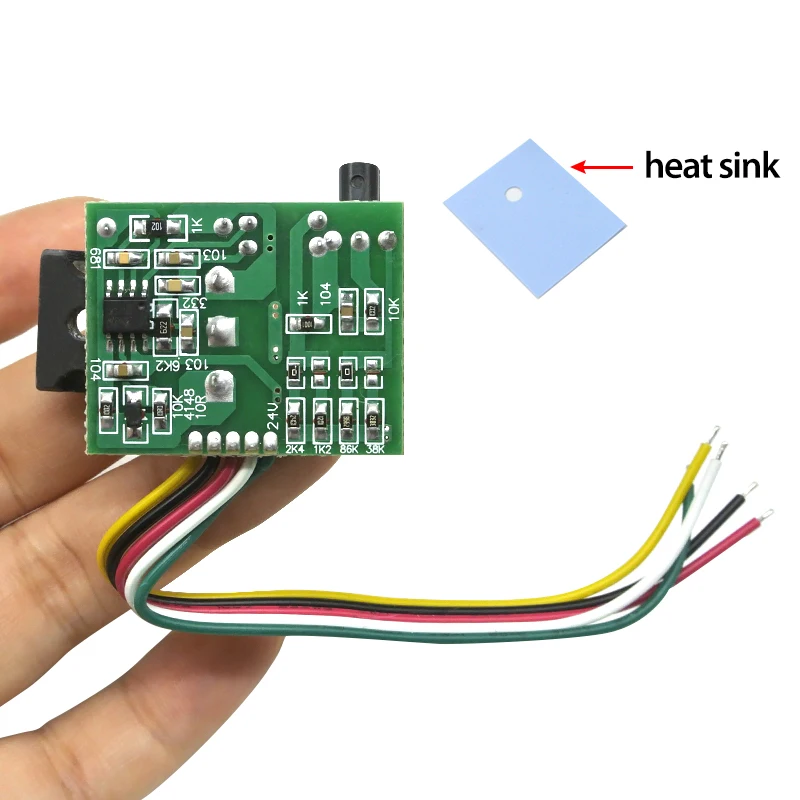

1: Извлеките оригинальный выключатель питания или толстый модуль, модуль прочно зафиксирован в оригинальном теплоотводе.
2: Проверьте, что схема предотвращения пикового поглощения является нормальной, Вторичная нагрузка трансформатора-это короткое замыкание.

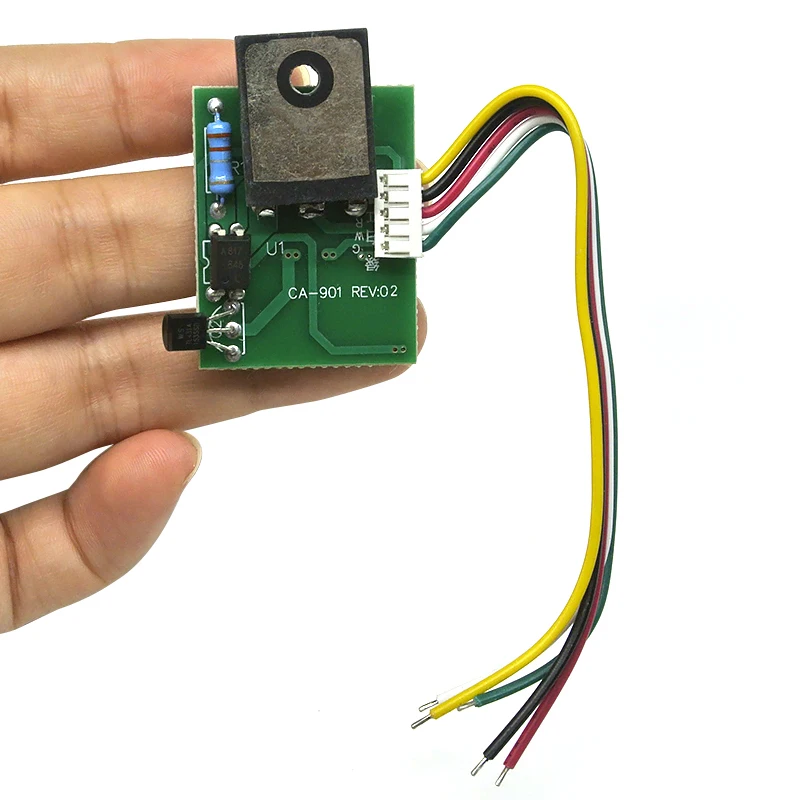

3: модуль, подключенный к красной линии оригинального переключателя питания с полюсной сварочной точкой (FET D pole, оригинальная модель для мощности C pole).
4: черная линия, соединенная с геотермальным полем (большой конденсатор фильтра источника питания отрицательный).
5: желтая линия соединена с отрицательным полюсом вторичного выпрямительного диода трансформатора (12 В или 24 В) положительным полюсом конденсатора фильтра (основной источник питания)
6: зеленая линия, подключенная к второстепенному источнику питания трансформатора 12 В или 24 В (фильтрующий конденсатор отрицательный (холодная сторона)
7: белая линия, подключенная к оригинальному модульному блоку питания IC (9 В-18 в), и оригинальный источник питания IC и отключение цепи.
8: согласно выходному напряжению, чтобы выбрать соответствующую прокладку, как показано на рис. 2
9: после подключения линии, мы предлагаем: сначала отключите (отключите основную вилку питания) нагрузку, подключенную к ложной нагрузке (сопротивление 10 Ом 20 Вт), Измерьте напряжение, проверьте правильность перед тестированием мощности.
