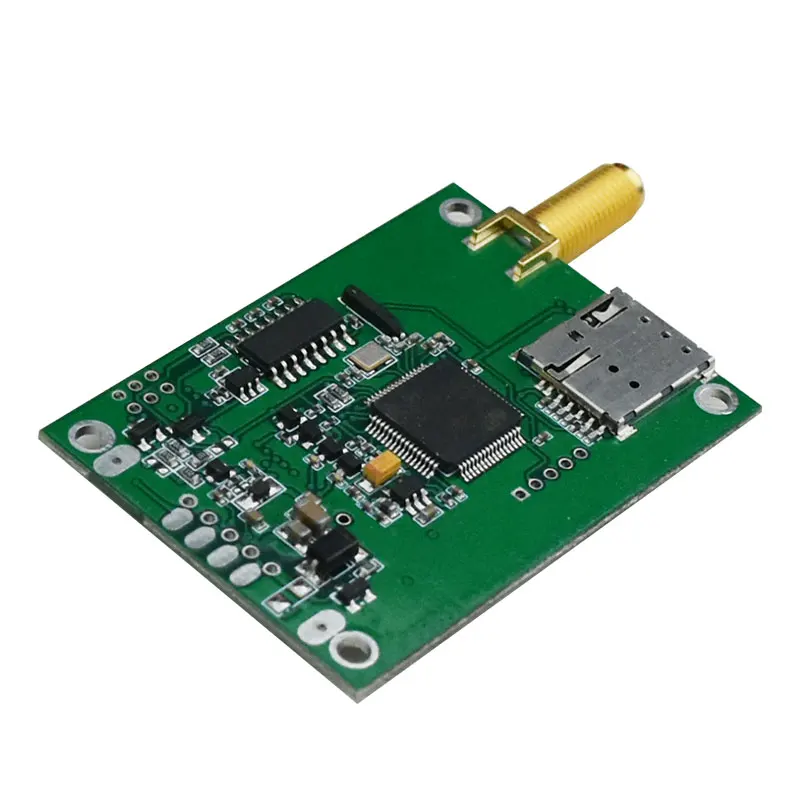

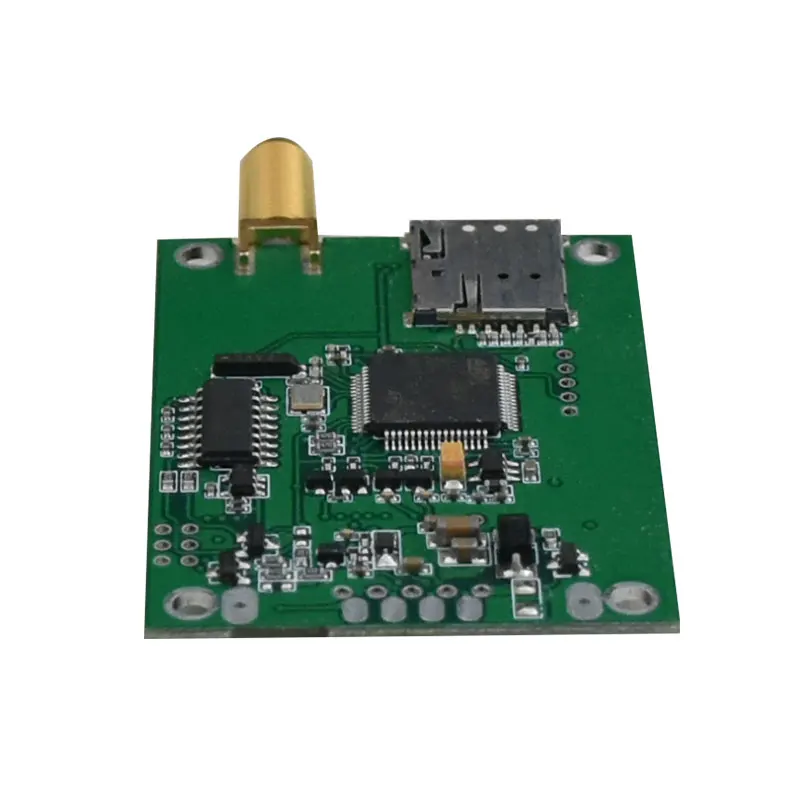

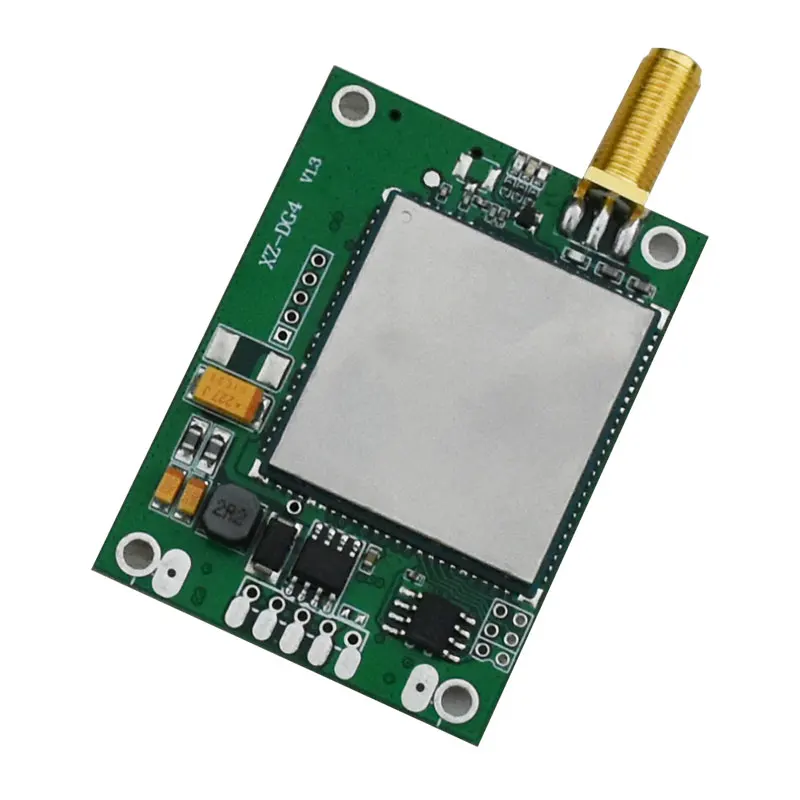

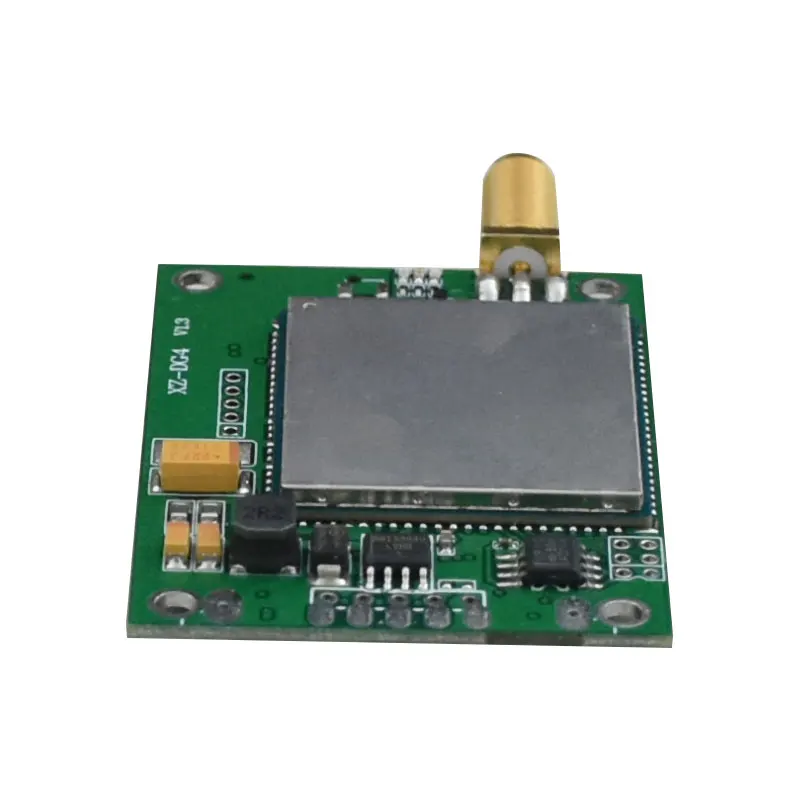

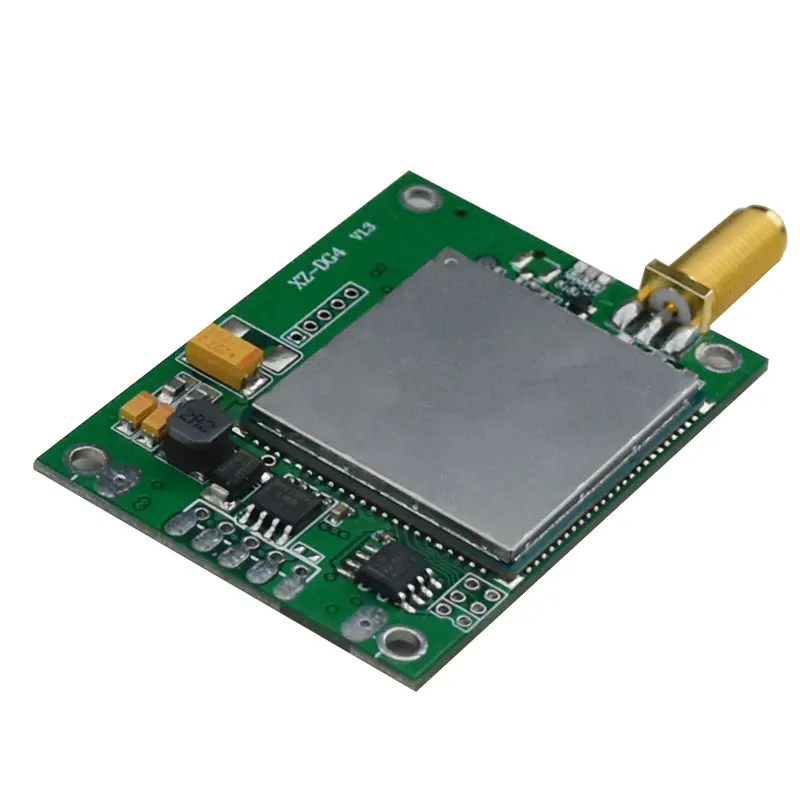

4g dtu pcb передатчик gsm приемник данных разъем для sim карты uart TTL беспроводной модуль

4g dtu pcb передатчик gsm приемник данных разъем для sim карты uart TTL беспроводной модуль

Внимание:

Этот 4G dtu используется для прозрачной передачи данных (стандартная версия) и функции SMS.

Если вам нужна Функция sms, пожалуйста, сообщите мне, когда размещаете заказ, или мы установим стандартную версию, которая будет снята на фабрике.

И, пожалуйста, следующие параметры:

Технические характеристики:

1. Основные особенности

Поддержка 4G/2G, мобильный, телекоммуникационный и китайский Unicom

Европейские, американские, японские версии 4G отличаются

Двунаправленный прозрачной передачи данных между клеммами TTL, RS485, RS232 и серверами

Поддержка пользовательского пакета регистрации и сердцебиения

Стандартный разъем интерфейса связи TCP/IP для сервера

Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайн-обслуживания, отключен, затем Автоматический повторный набор, убедитесь, что оборудование всегда онлайн

Поддержка настройки имени домена, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт

Поддержка удаленной настройки, обновление прошивки

Поддержка фиксированных IP и DNS домена

2. Измерение и определение штифта

Контакты

Определение

Вход/выход

Функция Описание

-1 шт.

NC

NC

2

Rxd_TTL

Вход

3,3 V последовательный порт Вход из TTL уровня

3

Txd_TTL

Выход

3,3 V последовательный порт Вход из TTL уровня

4

VCC

Вход

Положительный источника питания (4,75 V-36V)

5

GND

Вход

GND

3. Использование способа

3.1TCP/IP подключение

В тех случаях, когда XZ-DG4 работает в TCP/IP режим соединения, передачи данных между XZ-DG4 и сервер Полностью прозрачная коробка передач, для того, чтобы держать XZ-DG4 всегда он-лайн, пользователям необходимо определить регистрационные данные рамки и сердцебиение кадра данных, И серверу необходимо дифференцировать рамку данных и кадр данных сердечного ритма от рамки данных пользователя. Сервер также можете удаленно комплект XZ-DG4 для SDN или доменное имя.

3.1.1 система регистрации данных:

Тип данных, записанных в пакете, 0x00, с минимальной нагрузкой 16 байт. Пользователь может свободно добавить настраиваемые данные, данные автоматически добавляются к байту мощности сигнала и могут задавать 70 байт в самый раз.

Рамки головного света

Адрес

Тип

Нагрузки Длина

Нагрузки

CRC16 калибровки

0x24

ID3

ID2

ID1

ID0

0x00

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамки головного света:0x24

Адрес:Шестигранный, высокий байт находится спереди

Тип:0x00: запись IMSI (15 байт) + CSQ (1 байт)

Длина:Длина детали, высокий байт находится спереди;

Нагрузка:Содержимое данных: первые 15 байт-это IMSI (код ascii) SIM-карты, затем 1 байт-это силовое значение сигнала RSSI (номер с подписью) GPRS, И последнее, пользовательская, записанная посылка, информация.

CRC16 калибровки:Начните с рамки головного света для данных, CRC-16 ($1021) проверка всех данных;

1) CRCH: CRC16 checksum high 8 бит;

2) CRCL: CRC16 checksum с высоким и низким бит

3.1.2 кадр данных сердцебиения:

По умолчанию пакет heartbeat отправляет данные в один байт, а данные 0x04. Если это пакетное сердцебиение, определяемое пользователем, то отправка пользовательских данных о сердцебиении, а интервал передачи-40 секунд.

3,2 Параметры удаленного настройки сервера

Когда DTU подключен к серверу, DTU может выполнять функции чтения/установки/удаления IP через сервер.

3.2.1 удаленная установка рамки данных параметров IP:

Рамка заголовка

Адрес

Тип

Полезная длина

Полезная нагрузка

CRC16 проверить

0x26

ID3

ID2

ID1

ID0

0x02

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамка заголовка: 0x26 означает, что данные отправлены сервером.

Адрес: Шестигранный, в высоком положении

Тип: 0x02: тип данных, установленный по IP

Длина: Длина данные части, высокое положение в передней части;

Нагрузка: данные:

Описание команды

Полезная длина

Пример

Описание продукта:

Прочитали все IP

0x00 0x00

26 55 AA 55 AA 02 00 00 D5 61

Содержимое данных пусто, DTU возвращает все сохраненные IP значения, содержимое: «[ip/domain, port, priority]».

Добавьте определенный IP-фокус

N

26 55 AA 55 AA 02 00 1D30 5b 76 76 31 38: 36, 37, 32 32 34 33 2e 69 61 73 6b 2e 69 6e 2c 31 36 31, 33 37 2c 32 5d95 88

Длина бит (0x00 0x1D) фиксируется до 0x30, что означает запись в IP-режиме. Формат IP-контента: «[имя ip/домен, порт, фокус]», значение priority-1 ~ 5, где черное жирное значение: [v18672243.iask.in , 16137, 2]

Удалите заданный IP-фокус

0x00 0x02

26 55 AA 55 AA 02 00 02 3131E8 E3

Бит длины (0x00 0x02) фиксируется на 0x31, указывая удаление работы IP, указанное значение для IP, соответствующий красному 0x31, И первоклассное значение-1. ~ 5.

CRC16 проверить: CRC-16 ($1021) проверить с самого начала рамки, чтобы вы могли все данные о данных;

1) CRCH: верхние 8 бит проверки CRC16;

2) CRCL: CRC16 checksum, высокая и низкая

3.2.2 кадр данных с функцией удаленного переключения, прежде всего, IP параметр:

Рамка заголовка

Адрес

Тип

Полезная нагрузка Длина

Полезная нагрузка

CRC16check

0x26

ID3

ID2

ID1

ID0

0x03

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамка заголовка: 0x26 означает, что данные отправлены сервером.

Адрес: Шестигранный, в высоком положении

Тип: 0x03: после подключения DTU к серверу, эта команда может быть использована для переключения соединения DTU с определенным IP-фокусом. Если невозможно успешно подключать IP с определенным фокусом, DTU автоматически выберите подключаемый IP для создания соединения.

Длина: Длина данные части, высокое положение в передней части;

Нагрузки: Данные: Например: 26 55 AA 55 AA 03 00 0132A9 4C, установите DTU на IP-адрес, обозначенный под номером 2.

CRC16 проверить: CRC-16 ($1021) проверить с самого начала рамки, чтобы вы могли все данные о данных;

1) CRCH: верхние 8 бит проверки CRC16;

2) CRCL: CRC16 checksum, высокая и низкая

3,3 SMS функцией использования

В тех случаях, когда XZ-DG4 работает в режиме SMS, XZ-DG4 может общаться с любой мобильный телефон с помощью SMS. В тех случаях, когда мобильный телефон отправляет любые сообщения в XZ-DG4, XZ-DG4 из последовательный порт отправляет о том, что в настоящее время sms-контент (поддерживает только до 70 ascii-символов), если терминал оборудования возвращает данные из последовательного порта (только максимум 70 символов ASCII) XZ-DG4 автоматически ответит данные модулю wifi мобильный телефон номер, с которого оно получает текстовые сообщения в прошлый раз.

Поддерживаются специальные требования к настройке функции SMS

4. Инструкция по эксплуатации

Список команд

Описание команды

Формат

Параметры

Вход в режим команды AT

+ + +

Нет (вход и возврат ОК)

Установите IP/SDN имя домена

AT + SDN = 1,[<SDN>,<port>,<num>][...] [...]

<SDN>: домен

<Порт>: порт No

<Num>: серийный номер, <1 ~ 5>

Примечание: 1-это самая главная цель)

Удаление домена IP/SDN

AT + SDN = 0,< num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер

О: удалить все

Набор идентификационный номер

AT + MODIDSET = 1, <id>

<Id>:DTU ID десятичная система

Набор параметров последовательного порта

AT + IPR = 1,<bau>,<длина>,<parity>,<stopbit>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 бит

2: 4800 бит

3: 9600 bps (по умолчанию)

4: 19200 бит

5: 38400 бит

6: 57600 бит

7: пройденное расстояние в 115200 бит

<Длина>: бит данных

8: 8 бит данных

<Паритет>: проверка паритета

N: Нет паритета

O: четкий паритет

E: даже паритет

<Stopbit>: стоп-бит

1: 1 бит

Добавьте элемент настройки APN

Профиль AT + = 1,<SN>,<MCC + MNC>,<APN>,<Имя пользователя>,<пароль>

<SN>: Серия No. Set(1 ~ 8)

MCC: код страны мобильного телефона

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить элемент настройки APN

Профиль AT + = 0,<SN>

<SN>: серийный номер 1 ~ 8: указанный серийный номер

О: удалить все

Набор функций «Добавить ID»

AT + ADDIDEN = 1,<mode>

<Режим>: выбор режима

0: не добавьте ID, прежде чем Прозрачная передача данных будет по умолчанию

1: Добавьте ID перед установкой прозрачной передачи данных

Функция набора заказных пакетов

AT + REGPKT = 1,<текст>

<Текст>: записанное содержимое пакета

Набор формата пакетиков сердцебиения

AT + HBTPKT = 1,<текст>

<Текст>: содержимое пакета сердцебиения

Отправка раз в 40 сек

Настройка режима работы SMS

AT + SMSTMODE = 1,<mode>

<Режим>: Режим триггера

0: режим TCP/IP

1: прозрачный режим передачи TXT

Запрос с номером IMSI SIM-карты

AT + IMSI =?

+ IMSI:460010000000001

15 цифр, SIM-карта imsih, номер

Номер версии прошивки для запроса

AT + FWV =?

Нет

Перезагрузки DTU

При температуре + перезагрузки

Нет

Выйти из режима команды AT

При температуре + бросить

Нет (если последовательный порт не работает, то выйти автоматически после 60s)

5. Технические параметры

Тип

Параметры

Блок

Минимум

Типичные соотношение цена/качество

Максимальная

Электрическое оборудование (25 ℃)

Сетевой Напряжение

4,75

12

36

V

Рабочий ток

70

150

250

MA

Максимальный ток

-

-

2000

MA

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3G 2G

-

Чувствительность

-106dBm

-

Максимальная мощность выбросов

EGSM900:+ 33dBm (класс питания 4)...

LTE:+ 23dBm (класс питания 3)...

-

Общее представление

Интерфейс скорость

1200

9600

115200

ДНС

Интерфейс уровня

RS485,RS232,TTL

Рабочая Температура

-40

80

℃

Измерение

52 × 35 × 10 (без антенны и аксессуаров)

Мм

6. Частотный диапазон

7.XZ-DG4 описание модели

XZ-DG4 охватывает глобальную 4G частота и разделен на следующие четыре варианта в соответствии с сегмента частоты. Подходящий вариант из следующих диапазоном частот может быть выбран согласно пользователя фактическое использование. При заказе, пожалуйста, подтвердите Диапазоны частот с нашими продажами.
