Технические блоки 27 простые фрезерные контрастной шероховатости поверхности

Технические блоки 27 простые фрезерные контрастной шероховатости поверхности

Тип шероховатости поверхности сравнительная модель обрабатываемой поверхности (за пределами автопарка за пределами парка, строгания, шлифования, фрезерования, Расточного отверстия, плоского фрезерования, концевого фрезерования, шлифования), резки проволоки, EDM, полировка, Литье песка, стальная дробеструйная обработка, пескоструйная обработка поверхности и полировка поверхности и т. Д. Это визуально и тактильно, используйте сравнительный метод для проверки заготовки для калибровки шероховатости поверхности, И предоставить руководство по разработке конкретных методов обработки и степени шероховатости и интуитивно понятных ощущений и характеристик внешнего вида также могут быть использованы в качестве визуальных средств в механических профессиональных колледжах. Его характерным параметром является среднее арифметическое отклонение РА поверхностного профиля. Он полностью соответствует национальным стандартам GB-6060-2, 3, 4, 5 и

Национальные правила проверки JJG102 технические требования.

Основные функции:

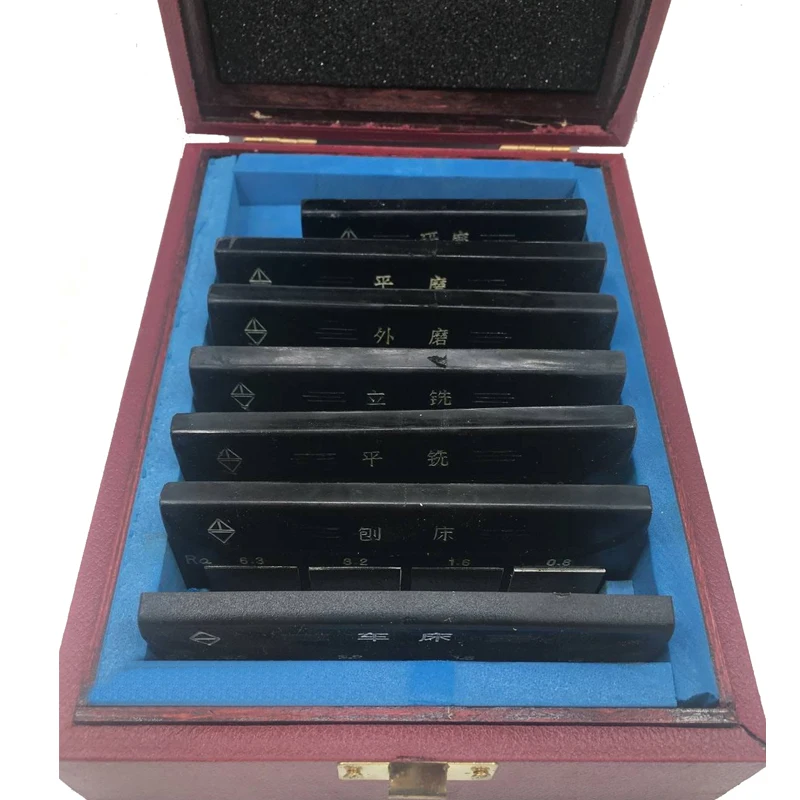

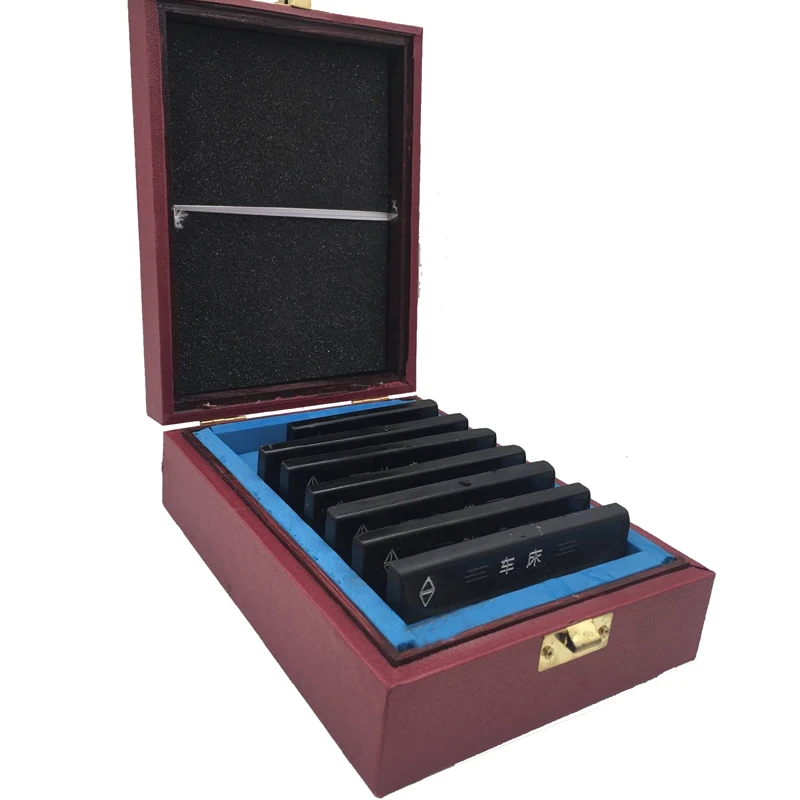

Шаблон сравнения шероховатости поверхности, материал из никелевого сплава, принимает Точный Процесс репликации электроформования, передовые технологии, стабильное качество, наиболее полные спецификации. Продукт имеет преимущества высокой твердости, хорошей износостойкости и не ржавеет, и особенно подходит для производственной площадки.

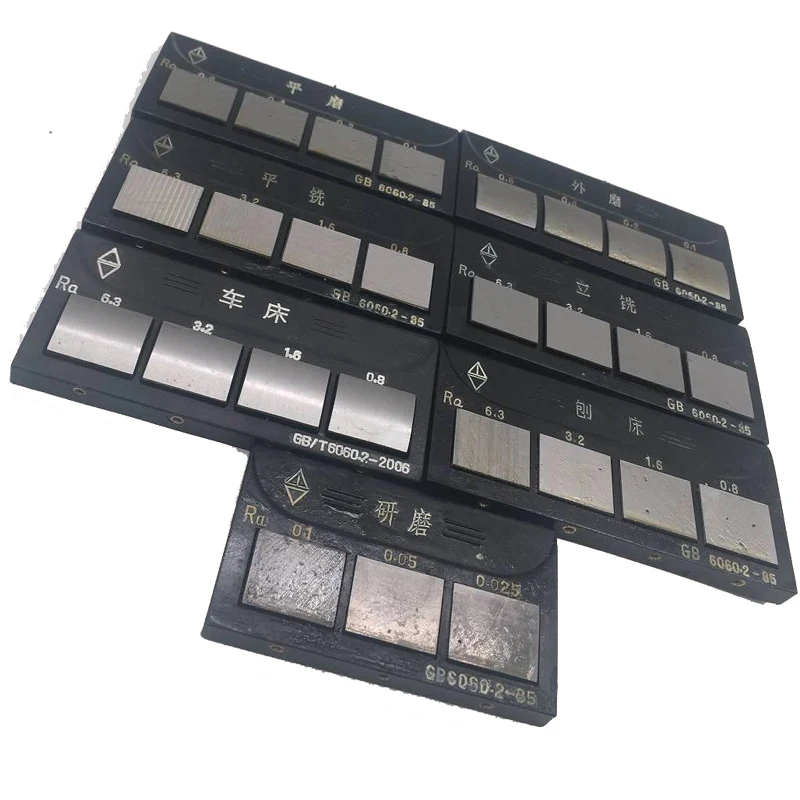

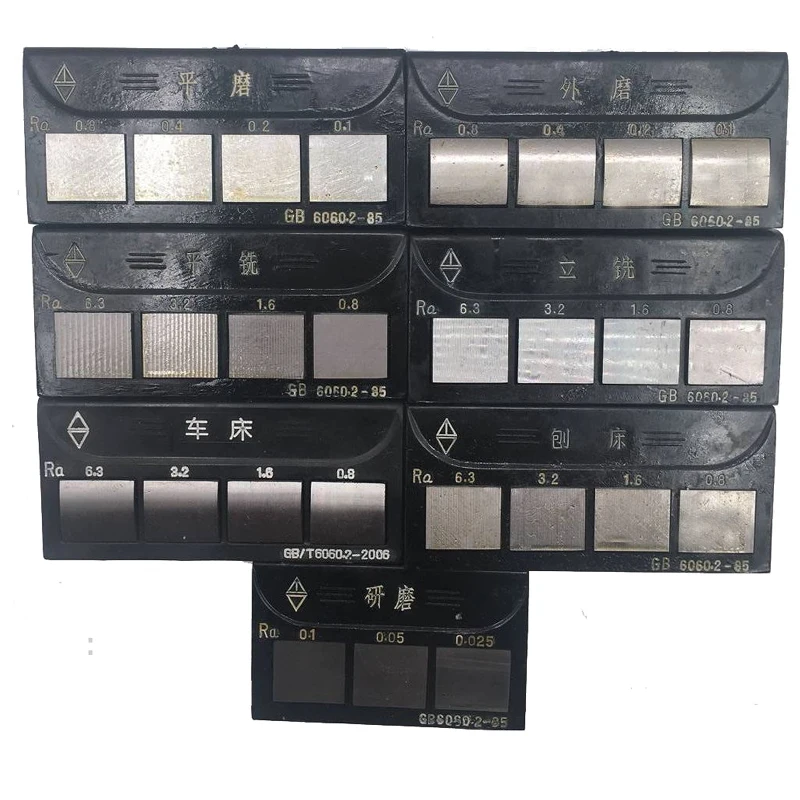

Модель

Шероховатость поверхности шаблон

Метод обработки:

Ra значение (UM)

Количество блоков

Токарный станок с ЧПУ

0,8 、 1,6 、 3,2 、 6,3

27

Пластический строгальный станок

0,8 、 1,6 、 3,2 、 6,3

Плоский фрезерный станок

0,8 、 1,6 、 3,2 、 6,3

Торцевого фрезерования

0,8 、 1,6 、 3,2 、 6,3

Внешний шлифовальный круг

0,1 、 0,2 、 0,4 、 0,8

Плоское шлифование

0,1 、 0,2 、 0,4 、 0,8

Молотилка

0,1 、 0,05 、 0,025
