8S до 24S Ant Smart BMS BlueTooth DIY LiFePO4 литий ионный 50A/80A/100A/110A/120A с приложением Android Bluetooth|li-ion

8S до 24S Ant Smart BMS BlueTooth DIY LiFePO4 литий ионный 50A/80A/100A/110A/120A с приложением Android Bluetooth|li-ion

Уведомления:

1. Если у вас нет опыта в сборке аккумуляторов DIY, пожалуйста, потратьте больше времени, чтобы проверить более подробную информацию или спросить нас перед покупкой.

2. BMS с большим количеством компонентов и программного обеспечения, Пожалуйста, сделайте хорошую изоляцию для каждого шага. В противном случае, Он повредит весь пакет.

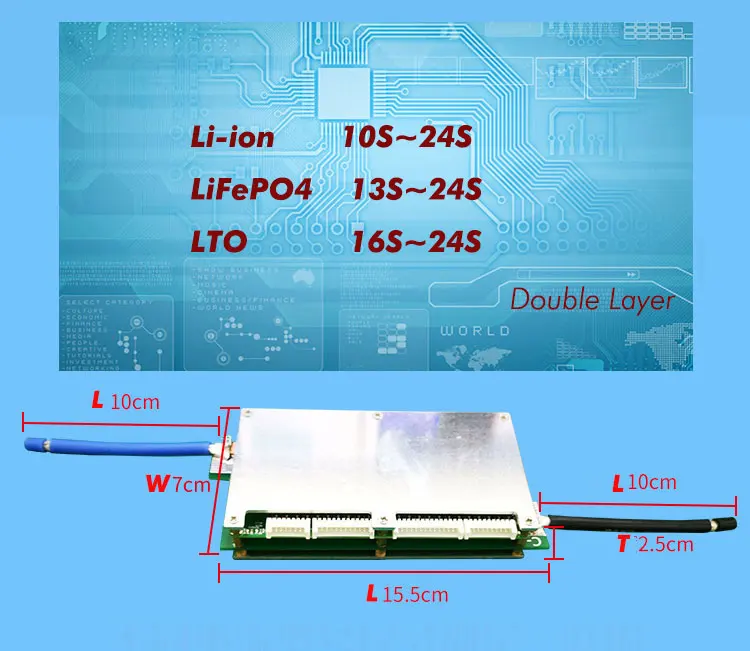

3. BMS подходит для Li-Ion: 10S-24S/3,2 V LiFePO4:13S-24S/2,4 V LTO: 16S-24SАккумулятор.

4. Ток непрерывный, мы улучшаем его. Размер BMS: 155*75*25 мм

Основные характеристики:

1. 10S-24S ЛЮБОЙ серии LiFePO4/li-ion 2,4 V аккумулятор лто

2. Проверка одноэлементного напряжения

3. Тестирование емкости зарядки

4. Поддержка настройки параметров приложения Android.

5. Поддержка ЖК-экрана

6. Двойная независимая Сторожевая программа мониторинга в реальном времени плюс две защиты, никогда не врезаться!

Параметры Mather BMS:

Автоматическая функция выравнивания

Модуль Bluetooth, подключенный к BMS, который может подключаться к смартфону, прямо сейчас поддерживает только Android 4,3 выше.

Приложение поддерживает английский язык.

Набор параметров с помощью приложения

Регулируемые параметры:

Напряжение одной ячейки: 1-5 в (Distance≦ 5мв

Настройка Температуры

Настройка тока перезарядки/разрядки

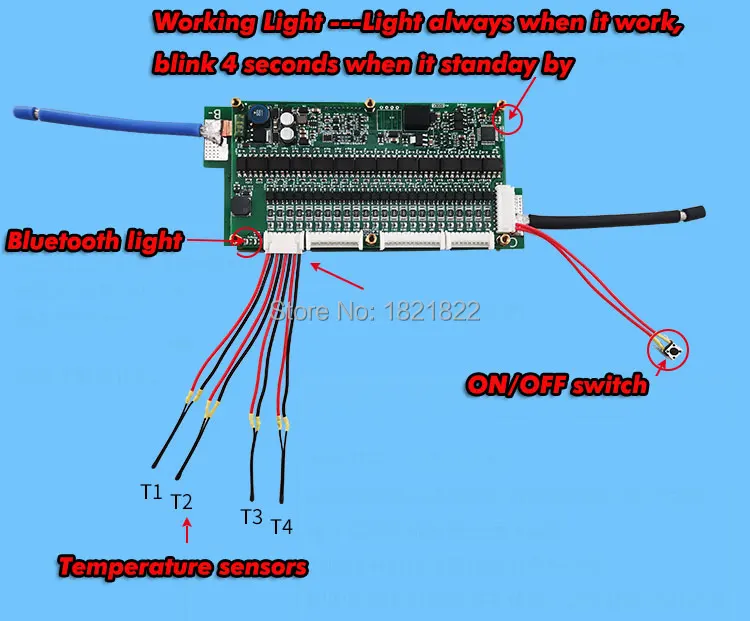

О датчиках температуры:

Приложение на английском языке со ссылкой:

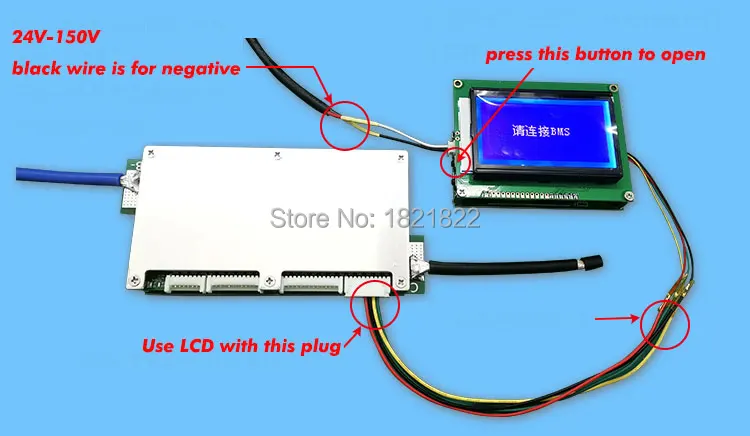

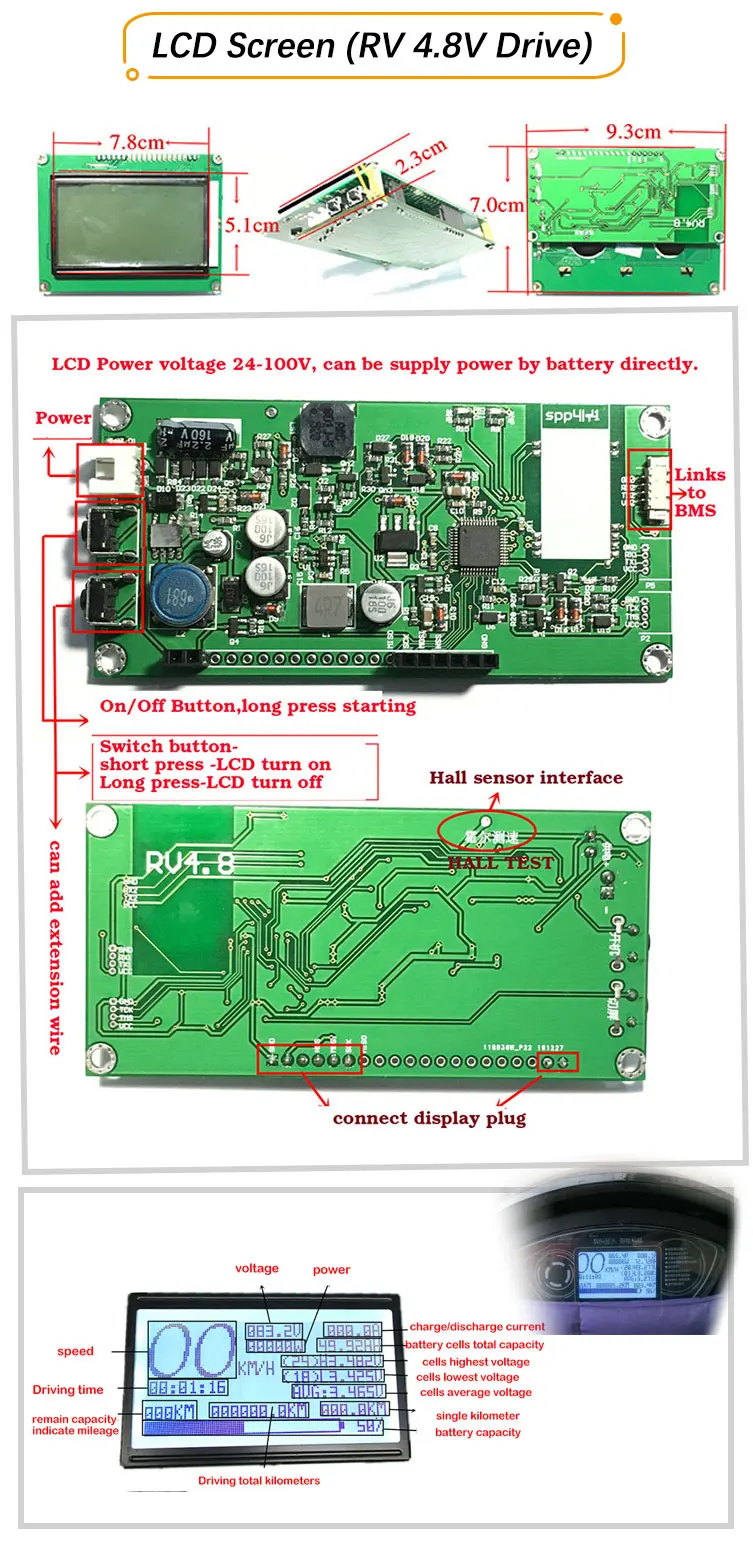

Параметры ЖК-экрана: (привод RV 4,8)

Диапазон напряжения: 24-100 в, может подключаться к батарее напрямую.

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

2. Инструкция по подключению проводов BMS:

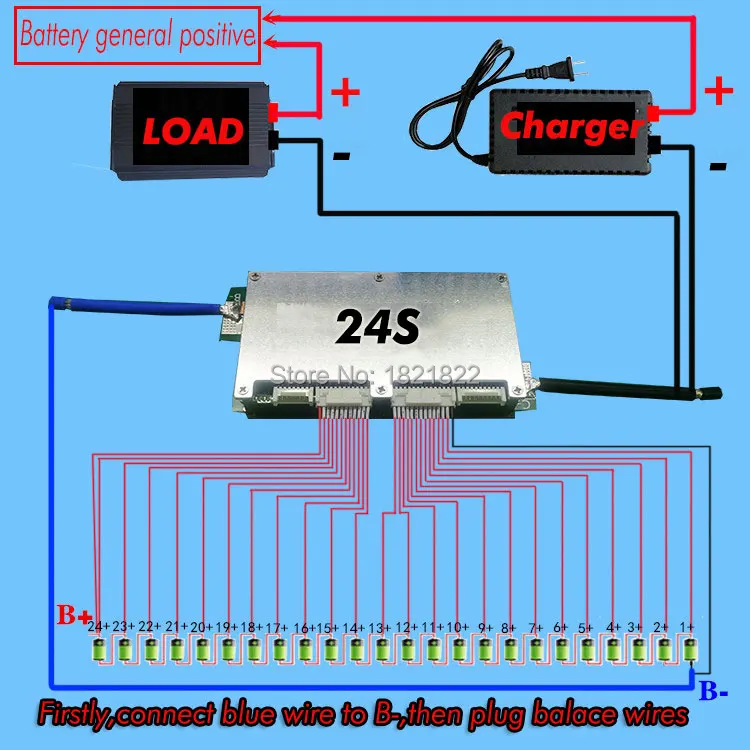

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (B-и разрядный порт, вы должны использовать один большой провод для подключения отверстия)

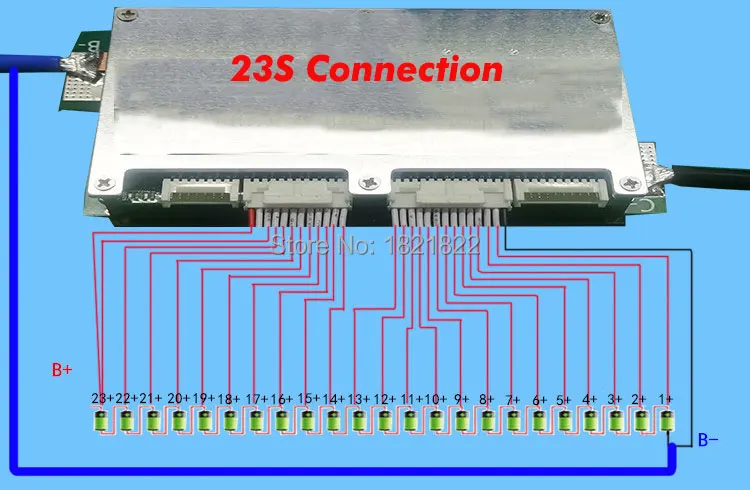

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2,B3....

Видео на китайском языке:

Http://www.bilibili.com/video/av8458280/index_1.html

Http://www.bilibili.com/video/av8458280/index_2.html

Простая проверка материнской платы

После получения BMS, пожалуйста, не спешите связать батарею, пожалуйста, удалите винты для материнской платы, тщательно проверьте внутри имени порта.

1. Распределение небольших кнопочных переключателей и стыков сварки.

2. Затем повторно Соберите материнскую плату. Не подключайте аккумулятор в чехол материнской платы разложения, так что постоянное повреждение материнской платы

3. Следующая цифра заключается в тестировании платы для подключения батареи самой простой схемой проводки.

4. Напряжение питания материнской платы: 24 В ~ 100 в (многие клиенты не могут запустить материнскую плату, потому что входное напряжение материнской платы слишком низкое)

5. Запустите материнскую плату: она должна полностью связать линию, удерживайте Маленький Выключатель в течение 3 секунд, пока материнская плата не запустит красный светильник, отпустите переключатель.

6. Кнопка включения/выключения:

A, удерживайте переключатель загрузки около 5 секунд, отпустите переключатель, светильник дисплея материнской платы выходит;

B, телефонное приложение связывает материнскую плату, нажмите приложение на кнопку, чтобы закрыть материнскую плату.

7. Если материнская плата запускается успешно, отключите источник питания. Поместите линию баланса в материнскую плату, дисплей может отображать напряжение батареи. Линия эквалайзера батареи должна быть проверена, чтобы проверить, правильно ли подключено.
