1 шт. 12 В 50A 5S BMS Li-Ion LiFePO4 срок службы ЛМО литиевая батарея зарядное устройство защита батареи Монтажная плата 3,2 В 5S # Hbm0064

Посылка включает в себя:

1 шт. 12 В 50A 5S защита литиевой батареи печатная плата

(Примечание:У нас есть 3 струны 4 струны 5 струн, пожалуйста, оставьте сообщение при необходимости, в противном случае он будет отправлен случайным образом)

Особенности

1, пользователь может свободно установить 3 струны 4 струны или 5 струн, доставка по умолчанию литий-железо фосфат 4 струны, ternary lithium 3 струны, такие как необходимость в других струнах может быть заказана во время заказа, мы помогаем регулировать доставку или можем получить товар, В соответствии с методом сзади, чтобы настроить на количество струн, которые вам нужны.

2, с ртом общего рта, мы используем эту защитную доску бесплатно, используя 15 высокомощных ультра-низких сопротивления MOS трубки (разрядка 8, заряд 7), В том же портовом режиме для sup порта разрядный ток 60A зарядный ток 60A порт режим разрядки ток 80A, зарядный ток 60A. Не на рынке маломощных МОП. Наша Одиночная трубка MOS имеет внутреннее сопротивление 3 миллиом.

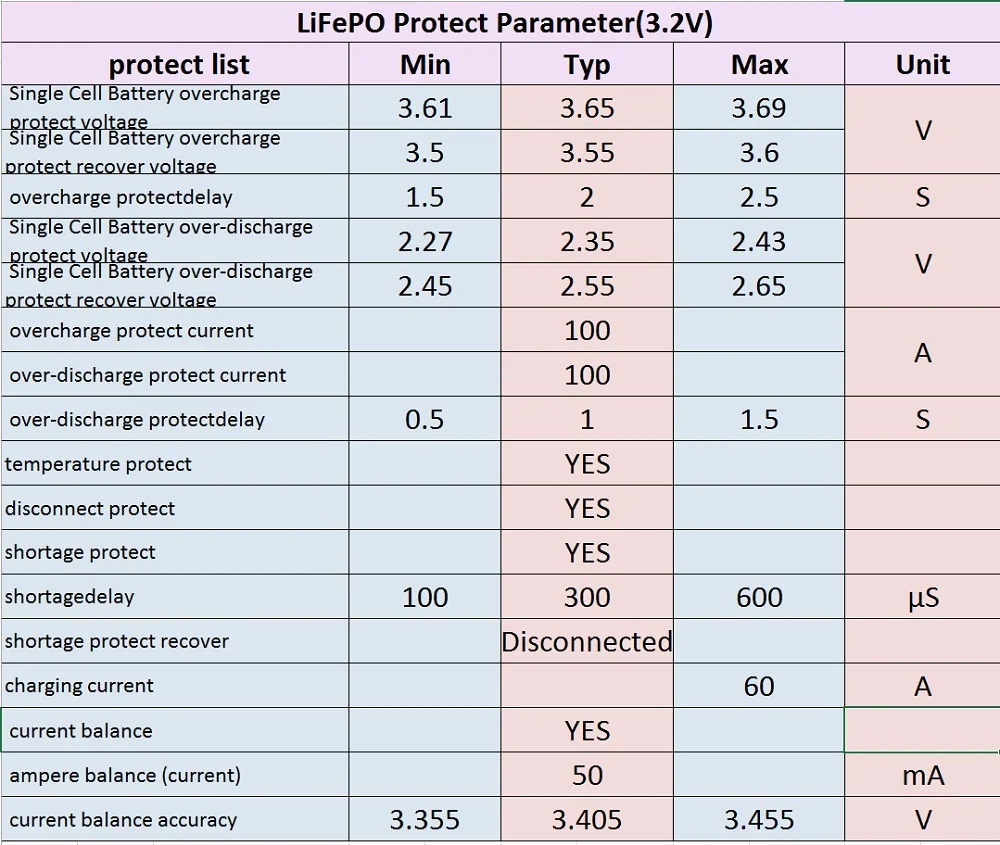

Параметр

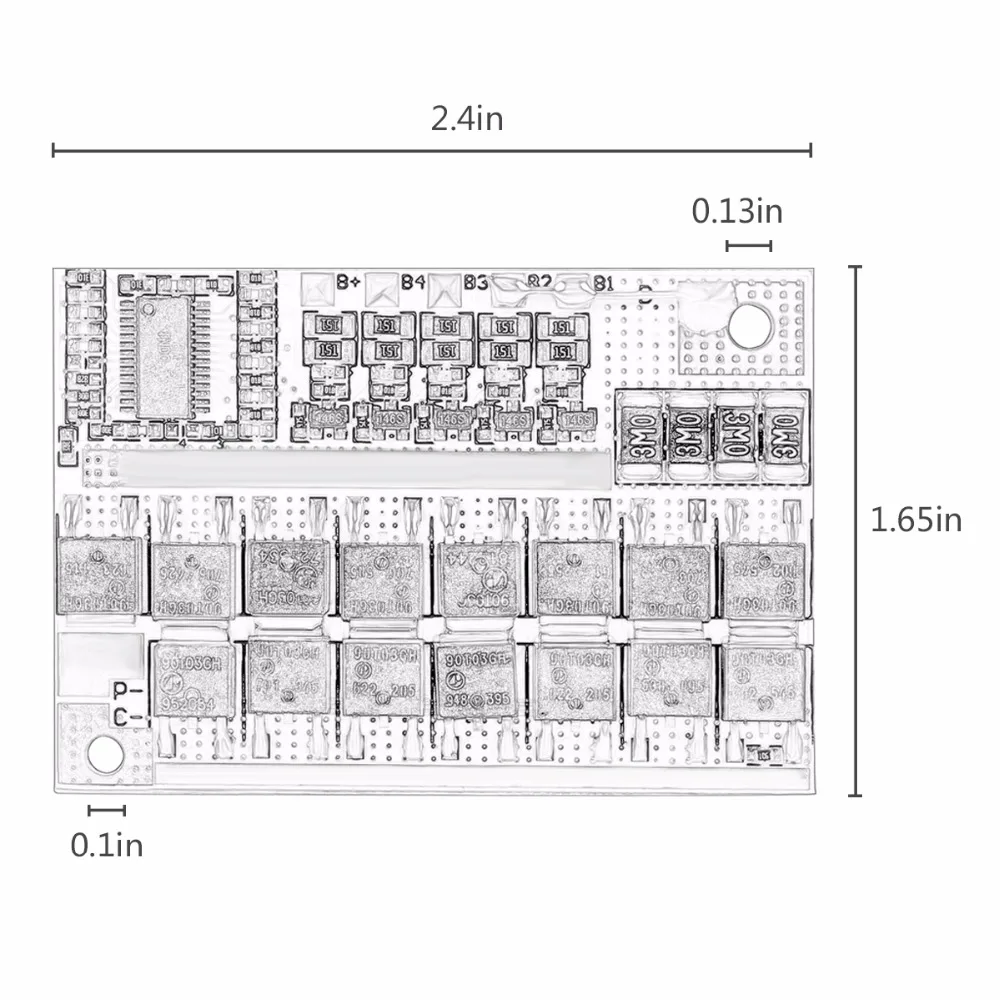

Длина: 60 мм ширина: 42 мм Толщина: 3,9 мм Вес нетто: 17 г

P-: отрицательная нагрузка C-: Отрицательное зарядное устройство B-: отрицательная батарея

Руководство по эксплуатации

Выходной ток: Разъемный порт 80A; тот же порт 60A

Примечание: литиевые батареи для использования литиевого зарядного устройства, не используйте свинцово-Кислотное зарядное устройство, свинцово-кислотная зарядка может быть Высоковольтная плата защиты от поломки MOS трубка, В результате плата защиты от перезаряда не защищена

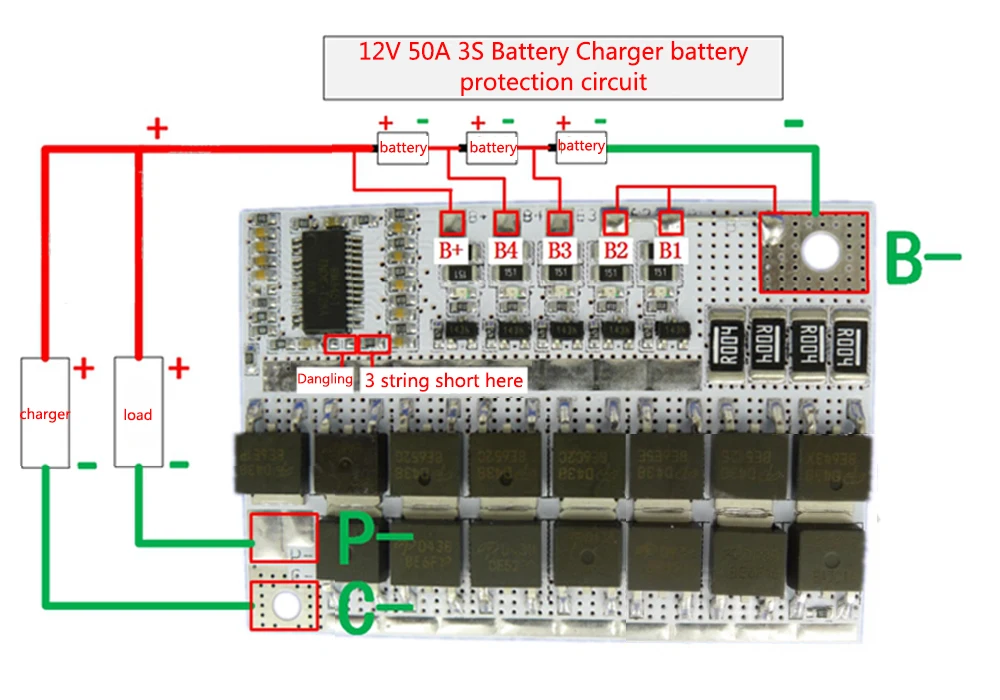

   (1) 3 последовательных сплиттера метод подключения (см. 3 последовательных сплиттера схема подключения)

① Три аккумуляторных блока в соответствии с схемой подключения трех последовательных портов в последовательном соединении батарей.

② Отрицательное зарядное устройство и защита c-соединения, отрицательное и Нагрузочное P-подключение.

③ Зарядное устройство и загрузка положительных и трех батарей, подключенных к положительным.

④ Ссылка на трехструнную разделительную схему подключения с тремя проводами на положительный из трех аккумуляторов, соответственно, и B +, B4, B3 были подключены

⑤ 3 серии батареи отрицательные и B-соединение. B1, B2 и B-короткий

⑥ Все провода должен быть подключен в соответствии с 3-ей серии сплит-порт монтажную схему и проверьте, если они указаны верно, а также убедиться в том, что они указаны правильно перед тем как начать использование

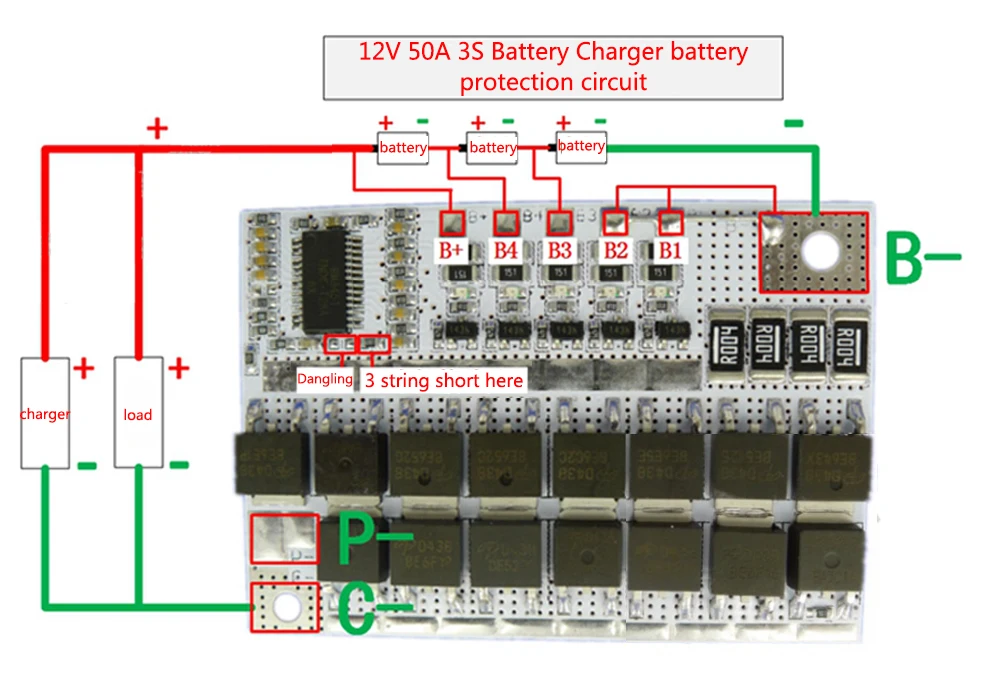

(2) 3 string метод подключения с тем же портом (см. Схему 3 string)

① Три аккумуляторных блока в соответствии с трехстрочной схемой подключения аккумулятора в серии.

② Отрицательный и отрицательный заряд зарядного устройства и C-подключен, P-подвешен.

③ Зарядное устройство и загрузка положительных и трех батарей, подключенных к положительным.

④ Ссылка 3 серии с ртом схемы подключения, с 3 Проводами к положительным из трех батарей в порядке, соответственно, и B +, B4, B3 подключения.

⑤ 3 серии батареи отрицательные и B-соединение. B1, B2 и B-коротко.

⑥ Все провода в соответствии с тремя соединениями с той же схемой подключения порта и проверьте после корректного, подтвердите правильность, прежде чем они начнут использовать.

⑦ Во время использования, когда индикатор на защитной плате включен, это означает, что соответствующий аккумулятор находится в состоянии равновесия.

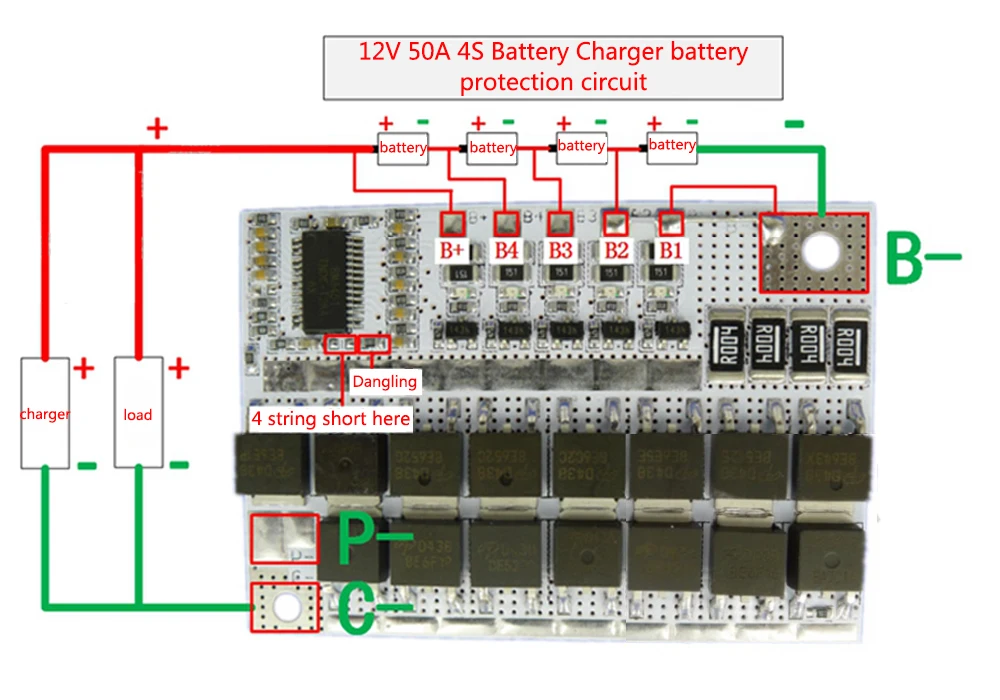

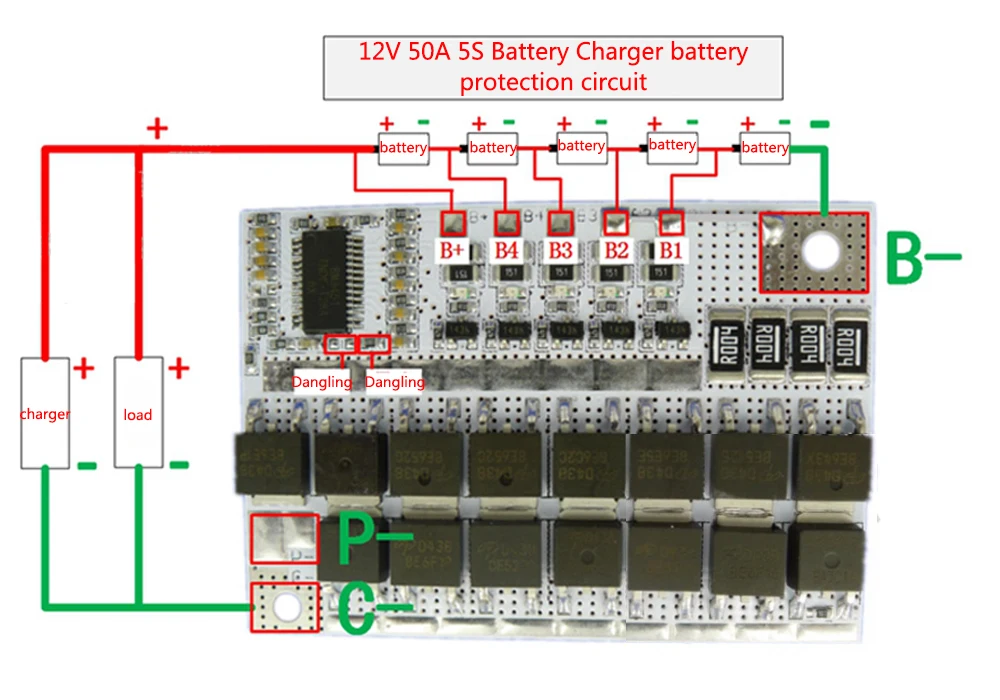

4 последовательных порта с разделенным ртом, 5 последовательных портов с разделенным портовым методом проводки и 3 последовательных порта с разделенным портом метод подключения аналогичен соответствующей схеме проводки может быть.

Примечание:4 струны 5 струн должны быть отмечены, что плата защиты PCB соответствующее положение на коротком и соответствующий провод подключения.

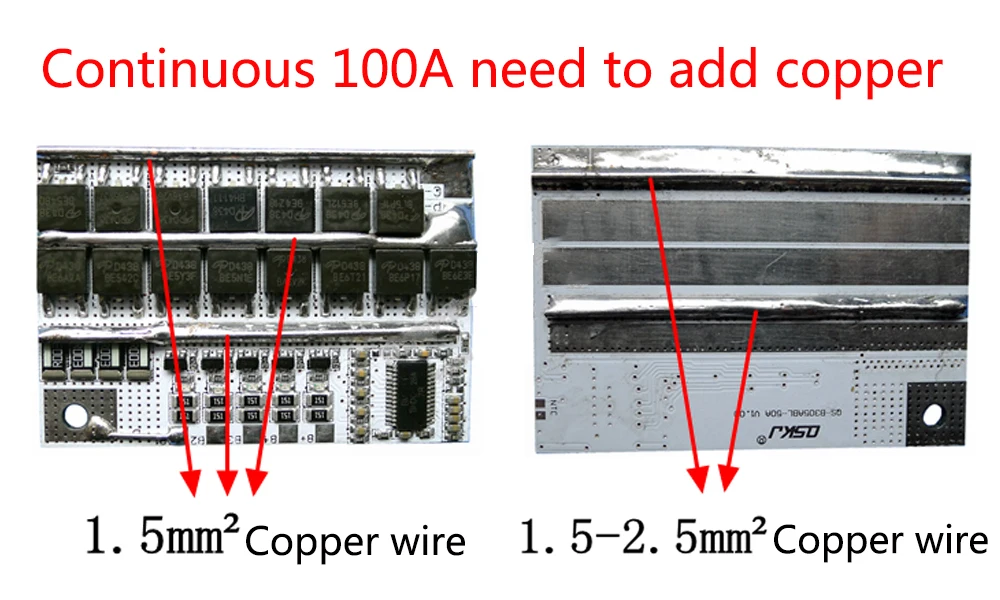

Непрерывный ток более 50А нужно нажать на сварочную проволоку, как показано ниже

Примечание 1: B-, C-, P-line соединяется с толстой линией и гарантирует правильность положительных и отрицательных припоев и соответствующего оборудования.

Примечание 2: перед установкой платы защиты аккумулятор должен быть сопоставлен (разница в напряжении аккумулятора не выше 0,05 В, разница внутреннего сопротивления не более 5 МОМ, разница в емкости меньше 30 мАч), плата защиты для защиты каждой струны батареи, До тех пор, пока серия напряжения батареи слишком высока или слишком низка, будет защищена. Чем лучше консистенция батареи, тем дольше мощность батареи, плата защиты для достижения лучшей производительности.

Вопросы, требующие внимания 3: одна батарея должна быть параллельна сначала в необходимое количество аккумуляторного блока, затем батарейный блок в серии.

Примечание 4: при подключении 3 аккумуляторов, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если не то же самое, пожалуйста, заполните каждый аккумулятор отдельно и используйте его в серии. Во время теста на разряд батарея с самым быстрым падением напряжения была плохой батареей

Примечание 5: Не смешивайте хорошие аккумуляторы и некачественные батареи для использования емкости аккумулятора, чем ближе внутреннее сопротивление, тем лучше.
