Тест на чувствительность A1 японское общество для неразрушающего тестирования предлагается, после использования для ряда стран, в основном используется для магнитной проверки частиц деталей, при проверке, сложная геометрия и различные материалы, могут правильно выбирать и проверять магнитные характеристики, испытательное оборудование, магнитные свойства и магнитную подвеску, Магнитное Обнаружение в процессе работы, может избежать обнаружения, правильно знать Обнаружение пикового значения тока и направления, И интенсивность магнитного поля оценивается дефектами дисплея контрольного элемента А-чувствительности является необходимым инструментом отладки для магнитных инспекторов частиц.

Основные функции:

Тест-штука используется для магнитного порошкового дисплея, изображение является интуитивно понятным, и его легко использовать. Показаны уникальные преимущества магнитного поля во всех направлениях различных частей, особенно при проверке сложных деталей.

Технические характеристики:

Стандартные тестовые части типа A1 делятся на A1 и A2; A1 изготовлены из отожженного материала, а A2-из холоднокатаного материала без термической обработки. В соответствии со стандартом JB4730-2005, тестовая пленка специально отмечена А1 тестом, который соответствует японскому стандарту JISG0565-6 и американскому стандарту ASME SE709. Тестовый планшет-стандартный тестовый элемент A1 (15/50). Это эквивалентно стандарту чувствительности 2 # (30/100 30/100) в тестовом элементе типа A1, спецификация (8-9) D. Он подходит для обнаружения средней чувствительности, в которой глубина скоб глубокая, знаменатель-толщина испытательного элемента, единица измерения (микрон), И D-это диаметр заготовки.

Тестовая пленка включает в себя:

1 #15/100μ
2 #30/100μ
3 #60/100μ
4 #7/50μ
5 # разъемная застежка-молния 15/50μ
6 #30/50μ

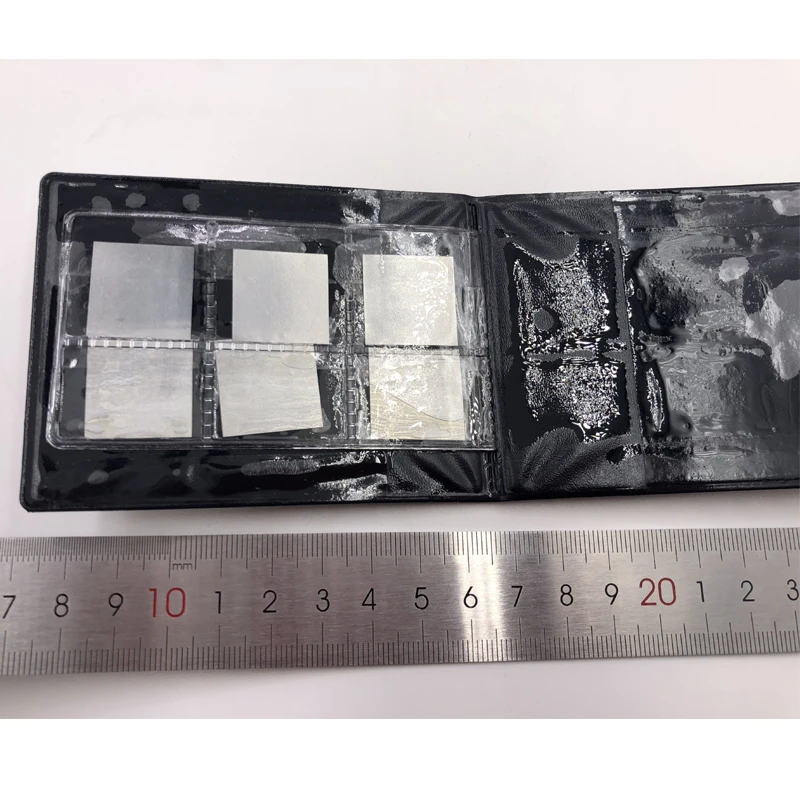

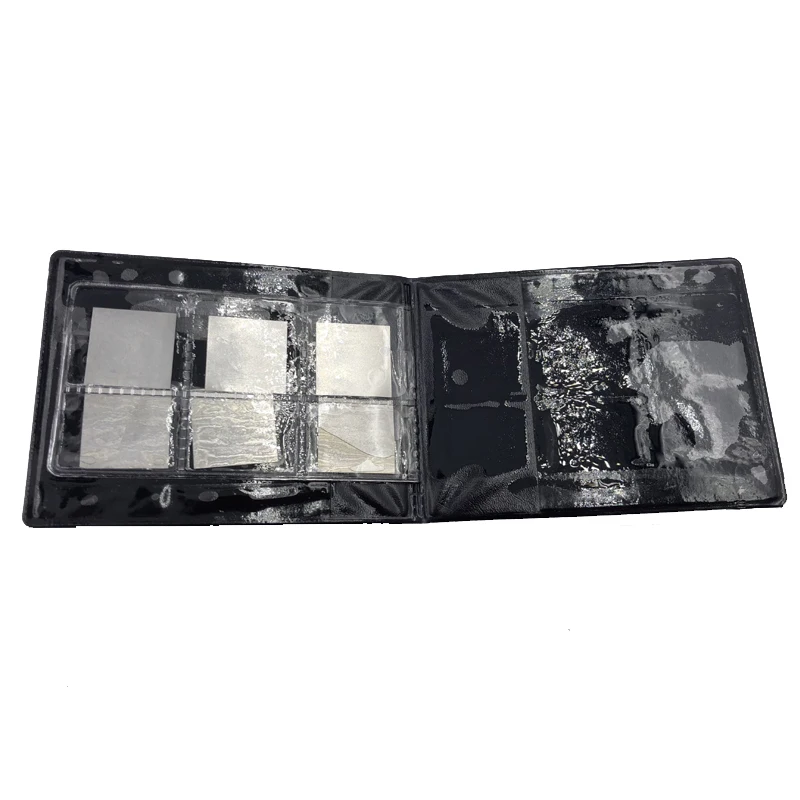

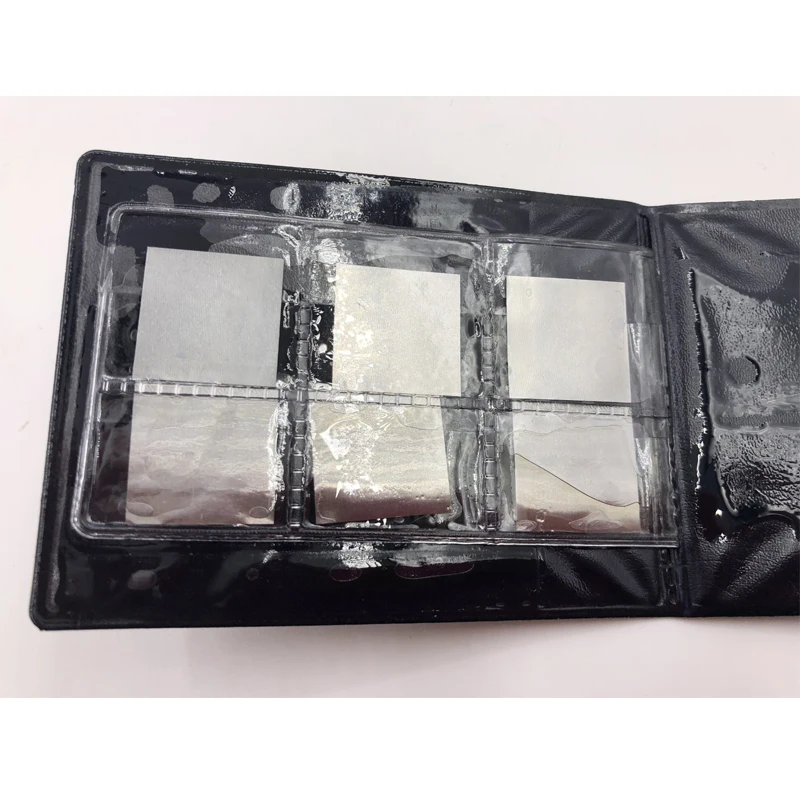

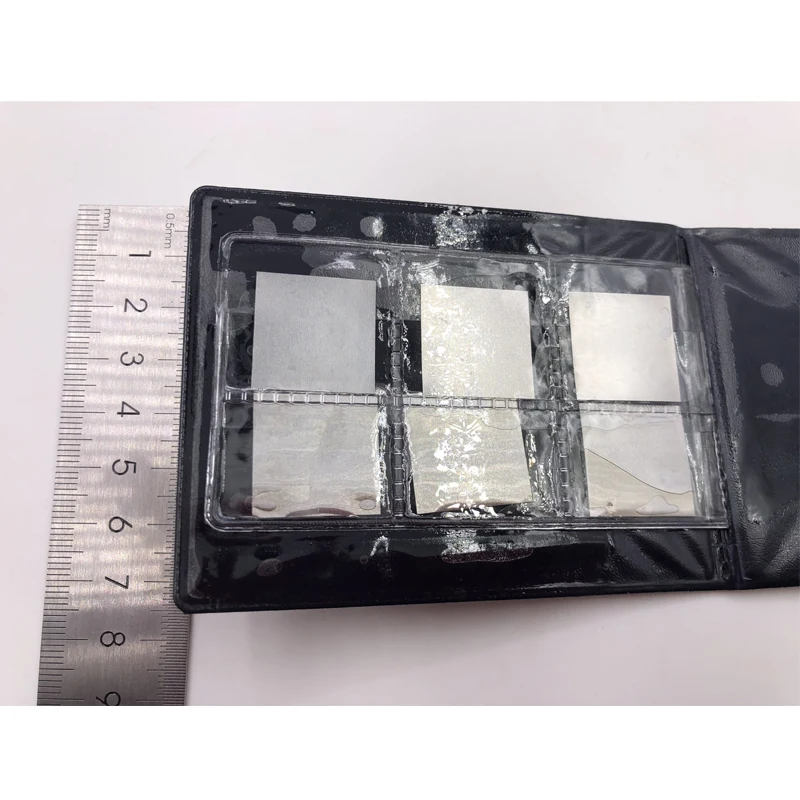

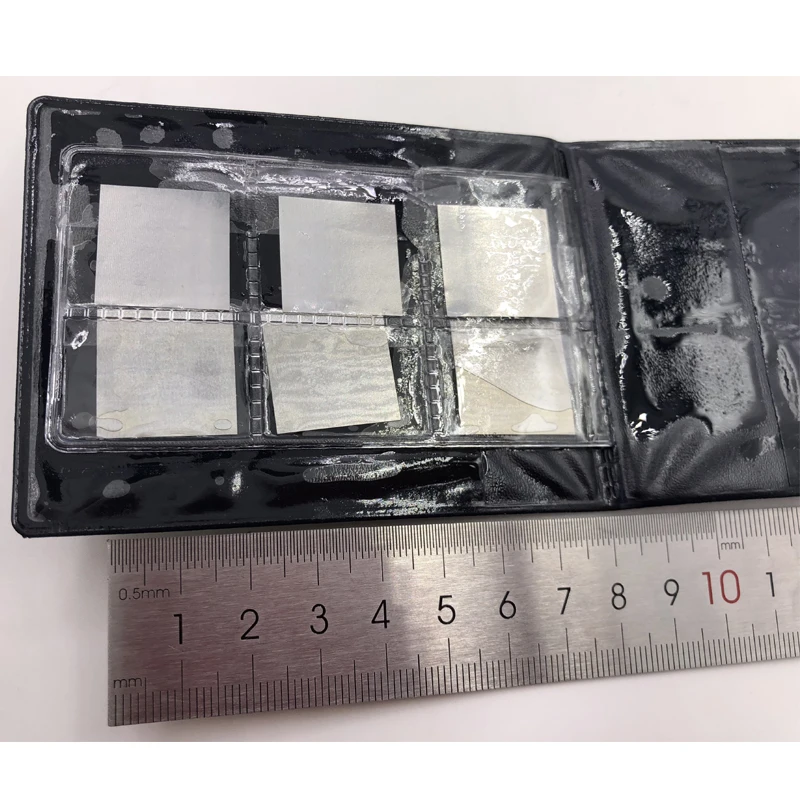

Состав из шести ломтиков с различными спецификациями

Применение метод:

1. Стандартный тестовый элемент подходит для непрерывного метода намагничивания, при использовании должна быть подходящая чувствительность тестового элемента, будет выгравирован с канавкой в сторону заготовки, плотно прилипайте к Клейкой Ленте, убедитесь, что испытательный элемент и проверенный контакт поверхности, Лента, прикрепленная к тестовому изделию с двумя краями, не может закрывать паз на задней части тестовых частей.

2. Дополнительный метод Подвески применяется для намагничивания заготовки, И магнитно подвешенный или распыленный магнитный порошок добавляется к тестовому элементу (спецификация намагничивания поднимается от низкого класса, чтобы показать магнитный знак в качестве границы, а именно намагничивающий ток). После завершения вышеуказанных шагов магнитные отметки могут быть четко отображены образцом, прикрепленным к поверхности заготовки.

Обратите внимание:

1. Перед использованием тестового предмета аккуратно протрите масляные пятна на поверхности тестового предмета мягкой бумагой или марлей, И плотно приклейте его к заготовке, чтобы убедиться, что испытательный элемент находится в хорошем контакте с проверенной поверхностью.

2. Нанесите антикоррозийное масло после использования теста.

3. Нет необходимости продолжать использовать тестовый лист, когда он имеет ржавчину, складки или магнитные свойства.
