Неохлаждаемый параметрический усилитель с USB V1.3 программист Полные Адаптеры Nec

Неохлаждаемый параметрический усилитель с USB V1.3 программист Полные Адаптеры Nec

Новый Неохлаждаемый параметрический усилитель с USB программатор с Полные Адаптеры

Топ 4 причины получить Неохлаждаемый параметрический усилитель с USB программатором

1. Язык:На английском языке.
2. аппаратная версия:V2014
3. Программное обеспечение Vesion:V1.3
4. Поддержка функции Nec, но не имеет адаптер Nec в упаковке

Неохлаждаемый параметрический усилитель с USB программист Описание:

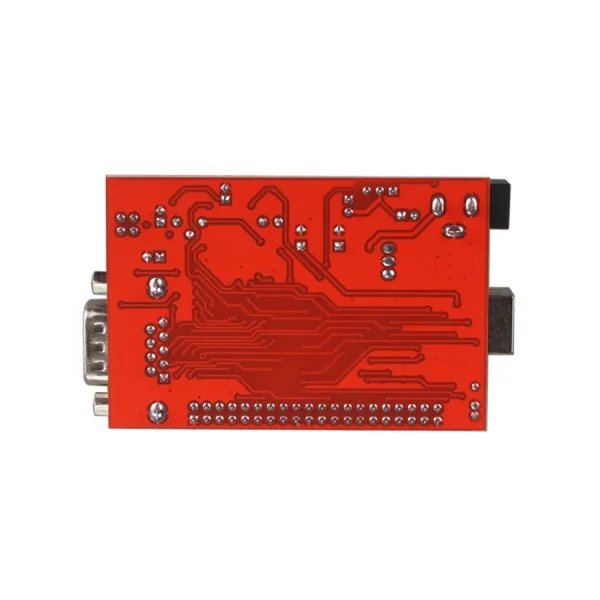

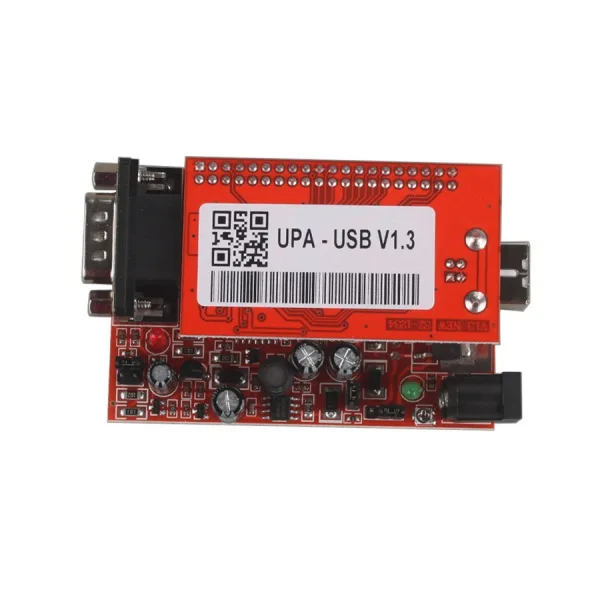

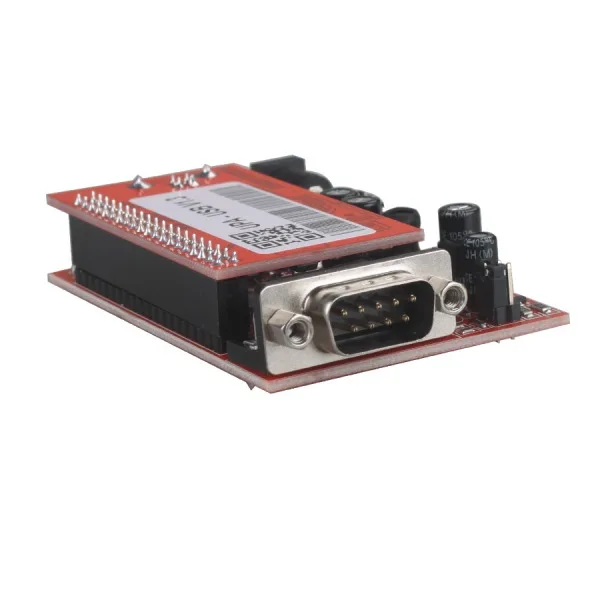

Новый упа-usb полный комплект со всеми адаптерами, Главное устройство можно напрямую подключены к Elrasoft.com UUSP (UPA-USB серийный программер) или с помощью дополнительного DB9 мужской/женский 1:1 Удлинительный кабель. Он оснащен 40pin ZIF сокет для всех узких и широких DIP/DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства производится по специальным клавишам настройки, что делает работу удобной и безопасной по сравнению с проводкой вручную.

Дополнительные пакеты могут покрываться за счет Обычно доступные адаптеры подключены к 40 pin ZIF гнездо.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, которые могут быть подключены с помощью стандарта 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Входящие в комплект адаптеры PLCC ISP должны быть поставлены непосредственно на припаянный чип оконечного устройства, что делает работу удобной и безопасной по сравнению с паяльником или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)

UPA-USB программатор V1.3 обновление информации:

EEproms

Просто подключите материнская плата для упа программист напрямую или с помощью DB9 мужской/женский удлинитель (1:1). Вставьте правильный ключ config в слот материнской платы и начните программировать либо через ZIF или SOIC разъем. Вы также можете использовать входящий в комплект DIL до 10pin плоских лент, положить его в гнездо ZIF и проветрить SOIC зажим или зажимы для ISP использования там.

Motorola MCU

Палочки адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру питания (PIN1 всегда указывается, на оба кабеля и также адаптер стандарта Австралии), а также для того, чтобы основная плата для 10pin разъем ISP. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = target, поставляемым из upa, off = target got own supply). Наденьте адаптер на припаянный PLCC MCU на целевой печатной плате. (Без пайки, без анализа, без подсчета контактов, экономит много времени и хлопот, и давайте сделаем вашу работу быстрее, точно и проще)

После того, как ваша мастерская будет оснащена нашим адаптером, вы будете иметь совершенно новый опыт UPA.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, MC68HC05X32

Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8

Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16: PIC16F627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84 (A), PIC16F870, PIC16F871, PIC16F872, PIC16F873 (A), PIC16F874 (A), PIC16F876 (A), PIC16F877 (A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

*EEPROM только в том случае,

.. UDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

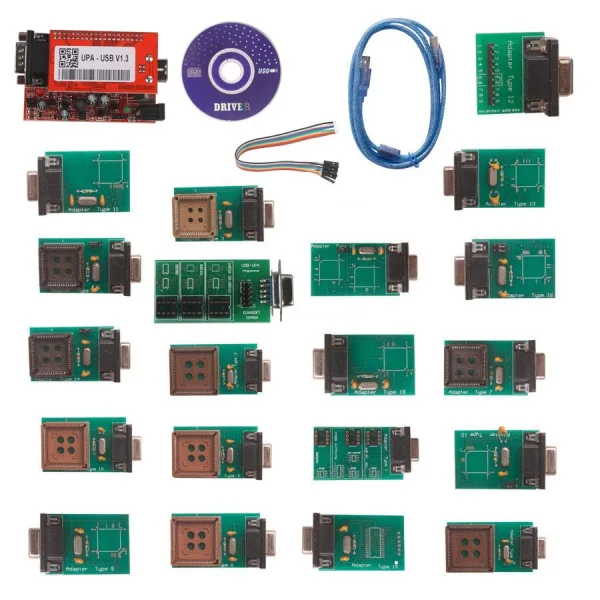

Посылка список:

1 pcxmain блок

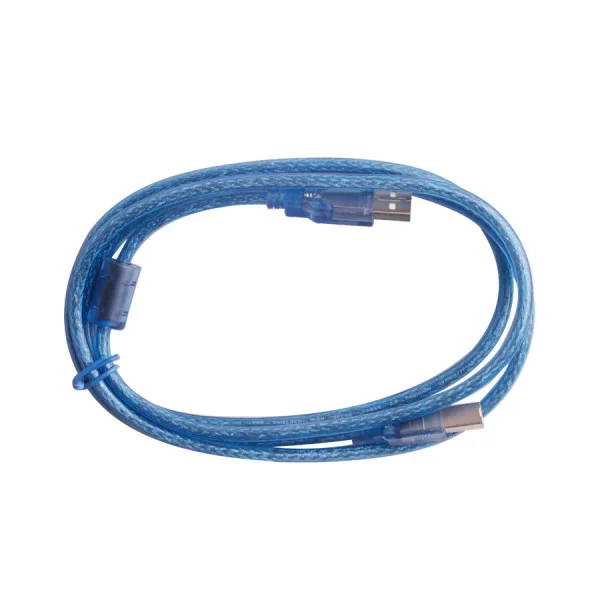

1 pcxusb кабель
1 pcxcd

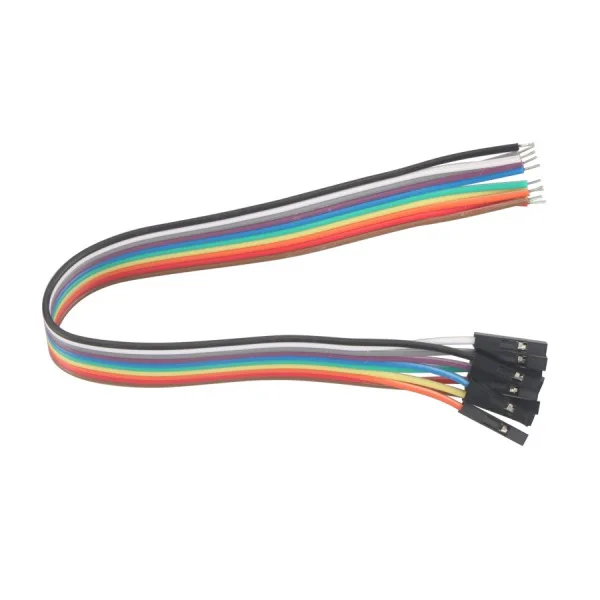

1pcX5pin кабель
1 pcxadapter Type1 за eprom I2C, SPI, Microware e M35080
1 pcxadapter Type2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84

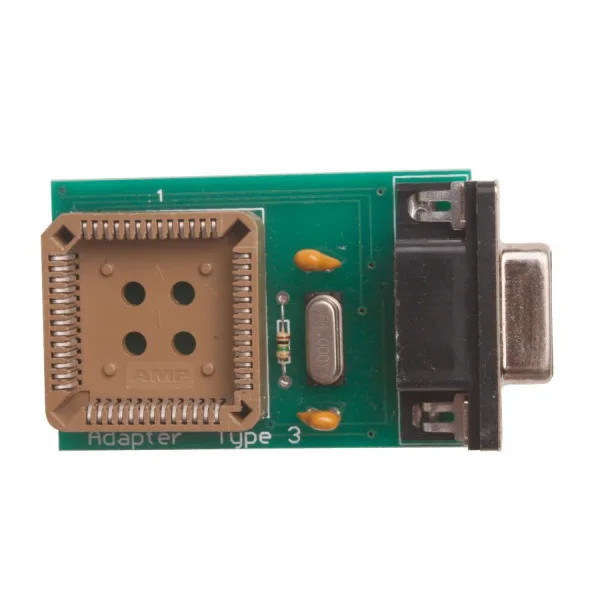

1 pcxadapter Type3 Motorola MC68HC08AS-PLCC52
1 pcxadapter Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68
1 pcxadapter Type5 Motorola MC68HC (9) 08-QFP64
1 pcxadapter Type6 Motorola MC68HC11F1-PLCC68
1 pcxadapter Type7 Motorola MC68HC05H12-PLCC52
1 pcxadapter Type8 Motorola MC68HC11K-PLCC84
1 pcxadapter Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52
1 pcxadapter Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64
1 pcxadapter Type11 Motorola MC68HC11K-QFP80
1 pcXAdapter Type12 Расширенный адрес
1 pcxadapter Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64
1 pcxadapter Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52

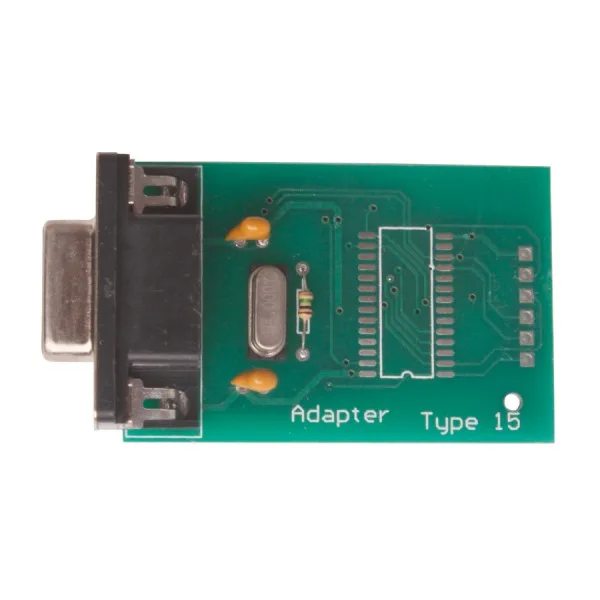

1 pcxadapter Type15 Motorola MC68HC (7) 05E6-SOIC28
1 pcxadapter Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC (7) 05X16/X32-QFP64
1 pcXAdapter Type17 Motorola MC68HC (9) 12B32-MC68HC (9) 12D60 (A)-QFP80
1 pcxadapter Type18 Motorola MC68HC11F1-QFP80
1 pcxadapter Type19 Motorola MC68HC11L6-PLCC68
