Введение:

Серия Esmart3-второе поколение контроллера eSmart mppt, основанная на контроллере eSmart series mppt, мы обновляем дисплей, метод управления, способ подключения, внутреннюю структуру и т. д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Широко используется в солнечной автономной системе телекоммуникационной базовой станции, бытовой системе, уличном освещении, полевой системе мониторинга и т. д.

Системы Напряжение: DC12V/24V/36V/48V автоматическое распознавание

Номинальный ток: 20A 30A 40A

Максимальное PV(voc) напряжение: 150 в

Особенности:

Усовершенствованный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования машины до 98%;

DC12V/24V/36V/48V батарея системы автоматического опознавания, пользователь может использовать его в другую систему удобно;

Максимальное входное напряжение PV до DC150V;

3-ступенчатый заряда: (постоянный ток, постоянное напряжение, плавающая зарядка), чтобы продлить срок службы батареи;

Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV.

Пользователи могут выбрать 4 вида обычных батарей (герметичная свинцово-кислотная, вентилируемая, гелевая, NiCd). Другие виды аккумуляторов могут определяться пользователями;

Большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее. Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

CE,ROHS,FCC сертификаты одобрены. Мы можем помочь клиентам одобрить другие сертификаты.

2 года гарантии и 3 ~ 10 лет продленного гарантийного обслуживания также могут быть предоставлены

Контроллер MPPT схема подключения

Отображение и настройка параметров:

ЖК-дисплей отображения информации

Установите тип батареи и режим контроля нагрузки

ESMART2-12V/24V/36V/48V-series

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Слежением за максимальной точкой мощности, эффективность

99.5%

Системы Тип

DC12V/24V/36V/48V

Автоматическое распознавание

PV Макс. Напряжение (VOC)

12V/24V/36V/48vsystem

DC130V

Запуск точки напряжения зарядки

12V/24V/36V/48V системы

Выше, чем напряжение батареи 4 в

Низкая точка защиты входного напряжения

12V/24V/36V/48V системы

Выше, чем напряжение аккумулятора 1 в

Высокая точка защиты входного напряжения

12V/24V/36V/48V системы

DC120V

12V система

260W

390W

520W

Номинальная модуля солнечной силы

24V системы

520W

780W

1040W

36В тормозной системы

780W

1170W

1560W

48V системы

1040W

1560W

2080W

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Выбираемый тип батареи s (тип по умолчанию
Гелевый Аккумулятор)

12V/24V/36V/48V системы

Герметичная свинцово-кислотная, вентилируемая, гелевая, NiCd Батарея (другие типы

Аккумуляторы также можно определить)

Номинальный ток заряда

12V/24V/36V/48V системы

Выход напряжения

Исходя из напряжение аккумуляторной батареи

Номинальная Выход ток

40A

Выходной контроль

Режим включения, режим выключения, режим управления напряжением PV

ЖК-дисплей/верхняя часть ПК (RS232)

Тип системы, напряжение PV, напряжение зарядки, зарядный ток, мощность зарядки, температура и т. д.

Функция защиты

Термальность методы

Вентилятор охлаждения

Размер изделия ДхШхВ (мм)

240*168*66

Размер упаковки ДхШхВ (мм)

289*204*101

Вес нетто (кг)

2,3

Вес брутто (кг)

2,8

Тип механической защиты

IP25

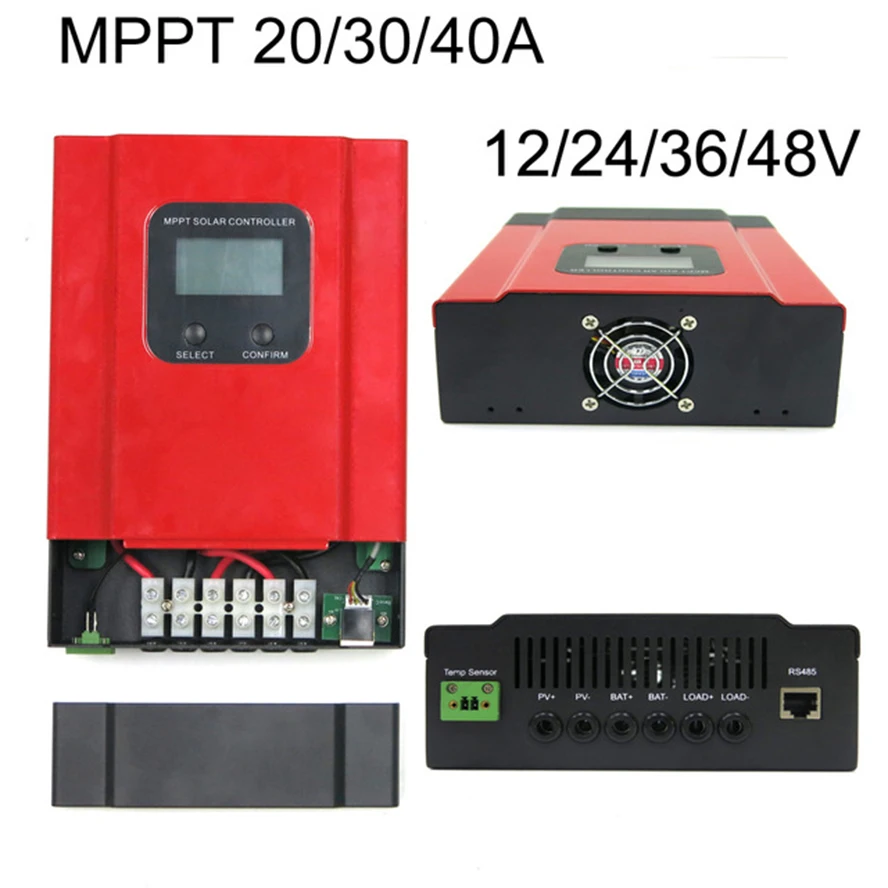

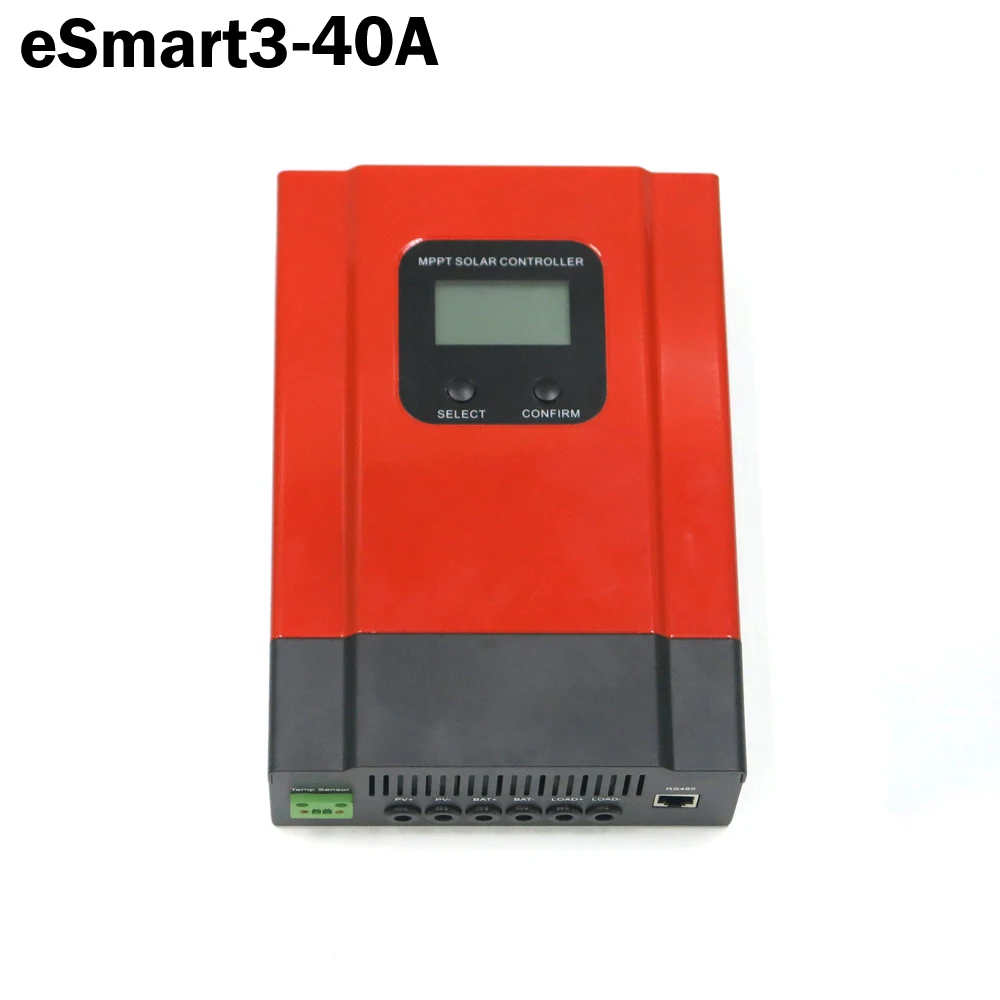

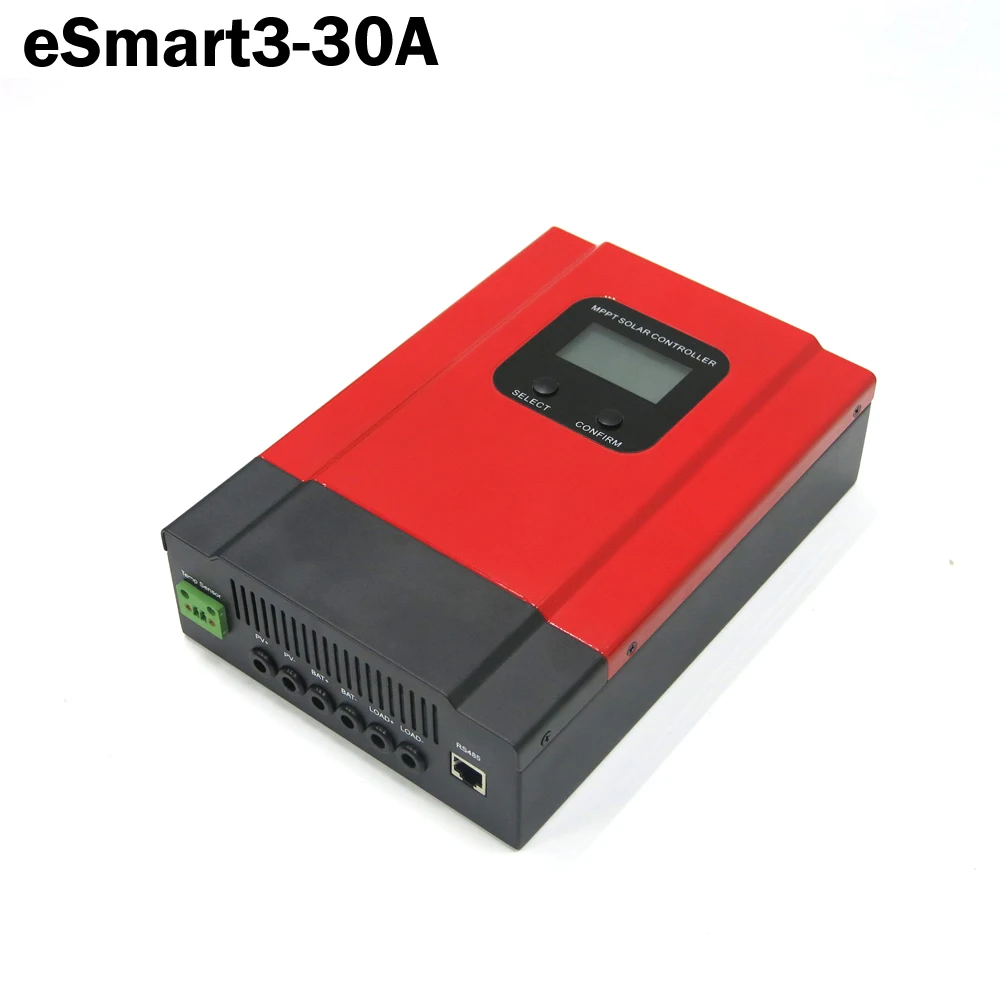

Фотографии продукта
