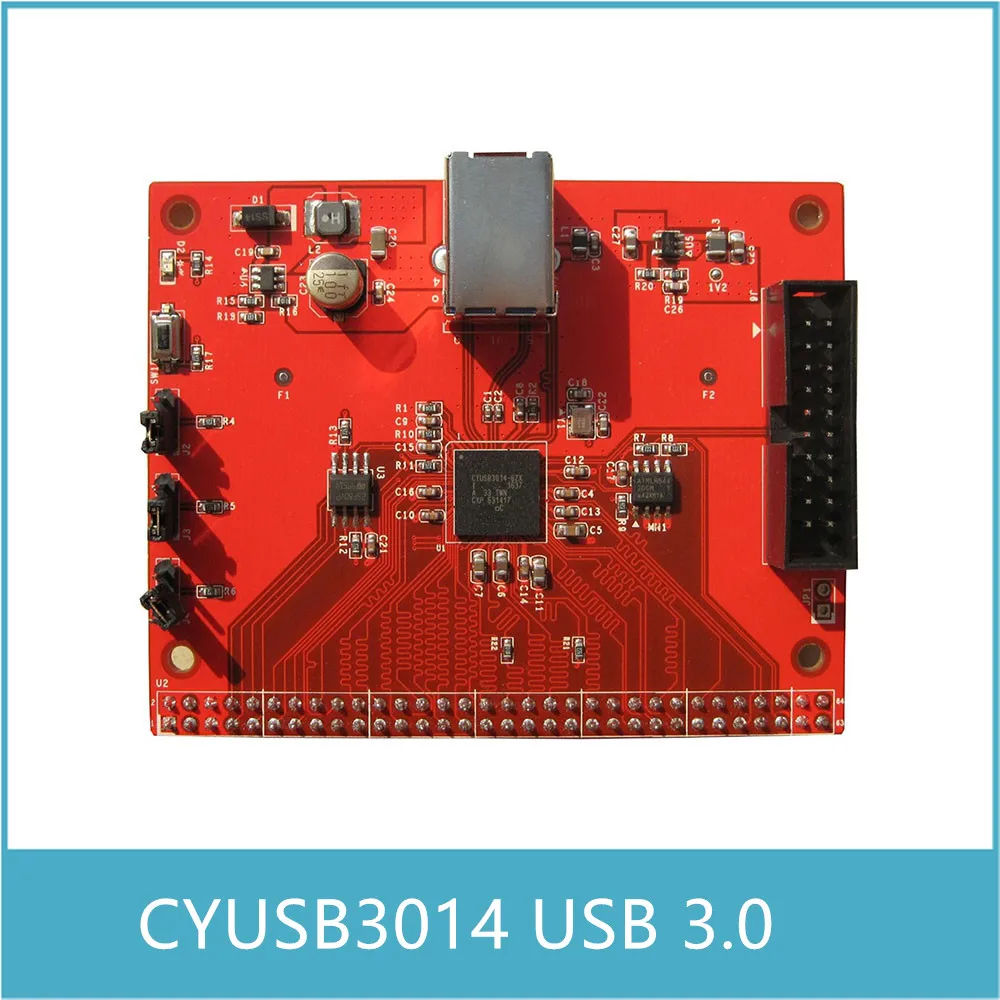

Основные параметры чипа:

Мастер-чип: CYUSB3014;

Посылка: BGA-121;

Внешняя частота часов: 19,2 МГц;

ARM926EJ ядро работает на 200 МГц;

С SRAM 512KB;

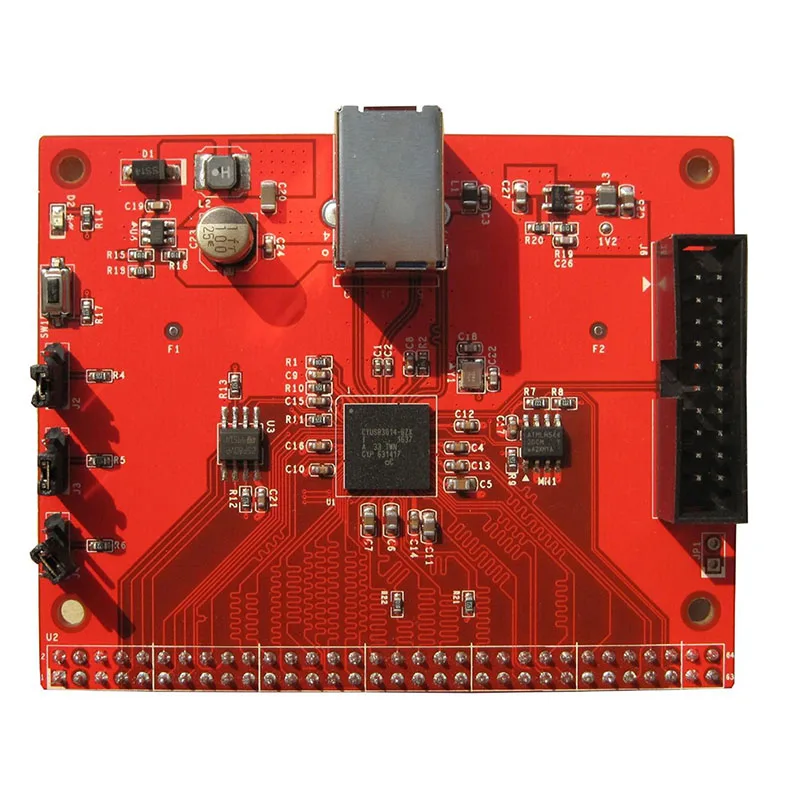

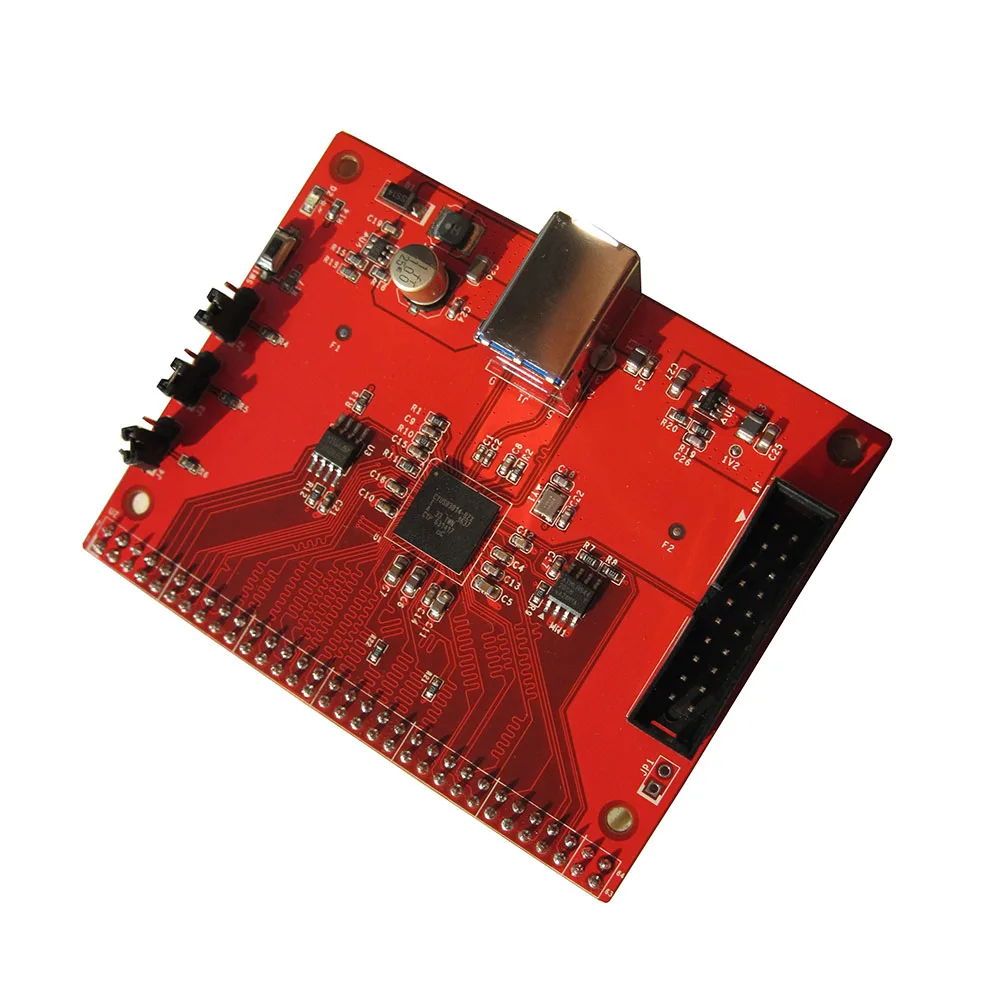

Параметры платы разработки:

Плата разработки с M25P80 SPI флэш-чипом, 1 Мб байт емкости памяти;

Макетная плата с 16Кб EEPROM, Модель: AT24C128;

Макетная плата с 5V до 3,3 V DC / DC, чип-модель MP2359;

В Совет по развитию с 3,3 V до 1,2 V-микросхемы напряжение DC/DC, модель чипа-NCP1529;

В Совет по развитию с 2X32p, 2,54 мм pitch контактный может использоваться для подключения процессора, модуль FPGA, высокоскоростной ADC модуль сбора или CMOS модуль камеры;

Макетная плата с контрольным штифтом режима загрузки чипа, используемая для управления основным чипом, начиная с вспышки SPI или с USB;

В Совет по развитию с кнопкой сброса основного чипа;

Макетная плата с разъемом USB 3,0 Type-B.

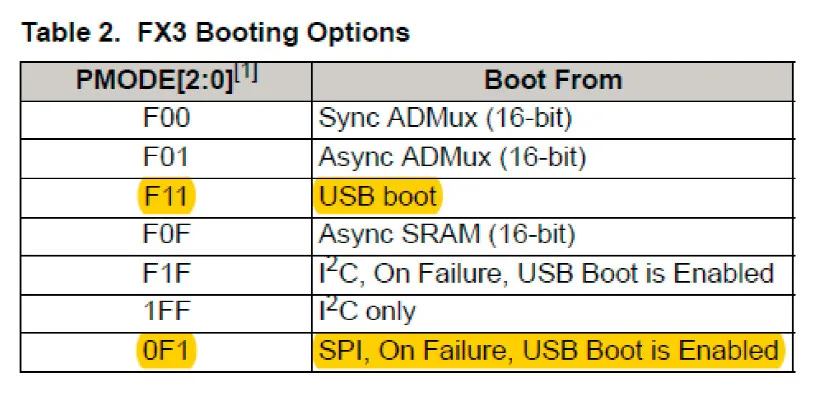

Режим загрузки в CYUSB3014 Совет по развитию:

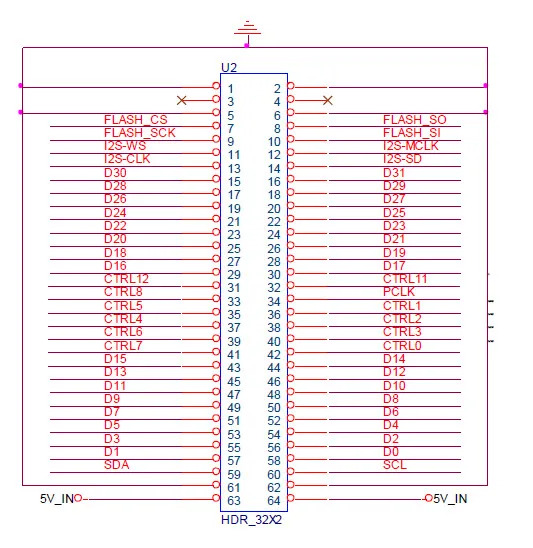

Внешний расширительный интерфейс:

В Совет по развитию с 2X32p, 2,54 мм pitch контактный может использоваться для подключения процессора, модуль FPGA, высокоскоростной ADC модуль сбора или CMOS модуль камеры.

JTAG интерфейс:

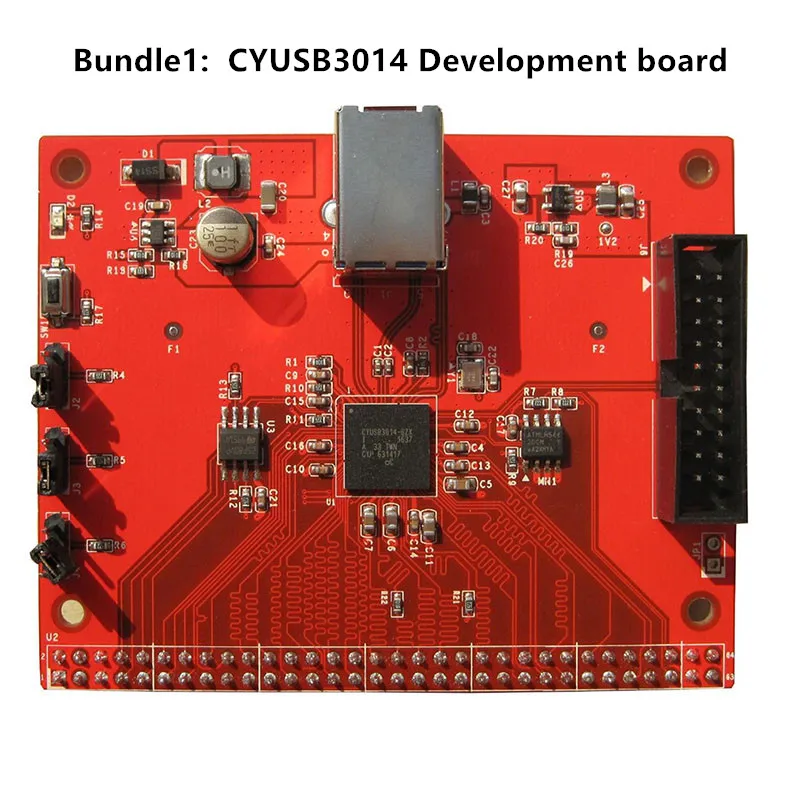

Список доставки в комплекте 1:

1 * CYUSB3014 USB 3,0 макетная плата

1 * высокоскоростной кабель USB 3,0

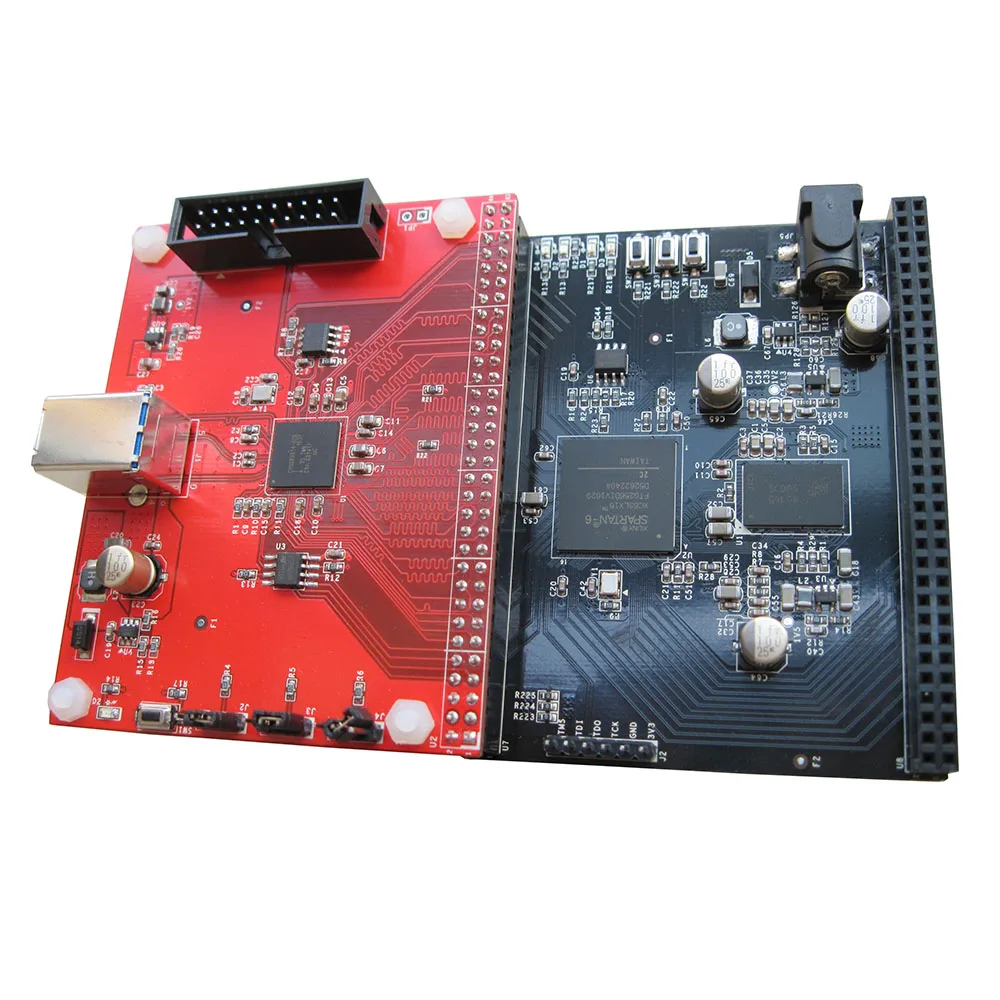

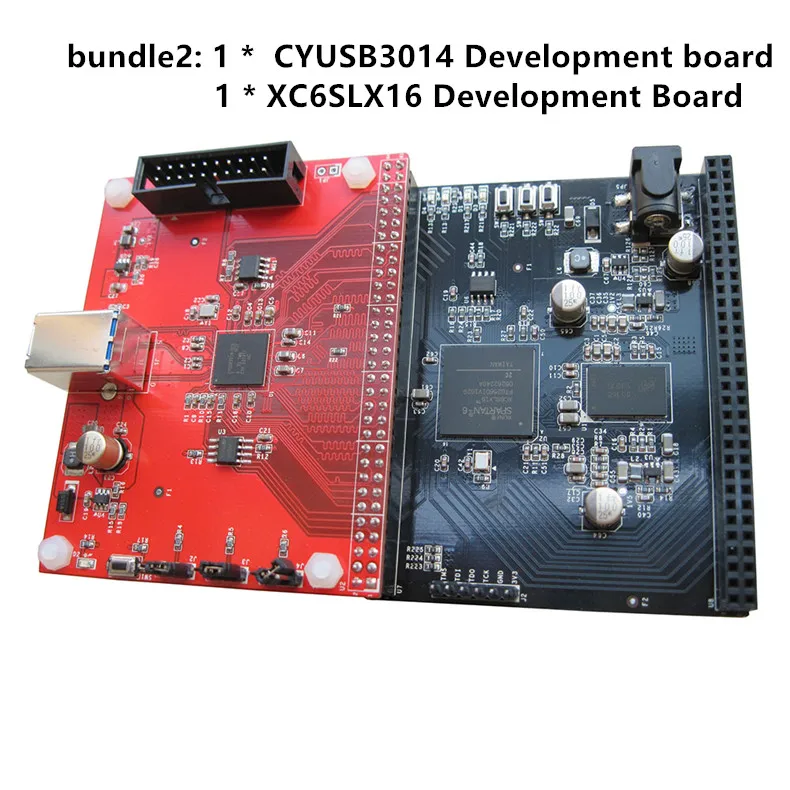

Список доставки в комплекте 2:

1 * CYUSB3014 USB 3,0 макетная плата

1 * высокоскоростной кабель USB 3,0

1 * Xilinx Spartan6 XC6SLX16 DDR3 макетная плата

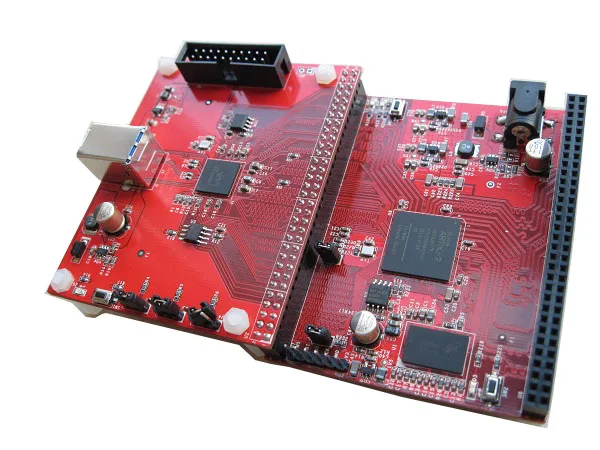

Список доставки в комплекте 3:

1 * CYUSB3014 USB 3,0 макетная плата

1 * высокоскоростной кабель USB 3,0

1 * Artix 7 XC7A35T DDR3 макетная плата
