Введение:

Серия Esmart3-второе поколение контроллера eSmart mppt, основанная на контроллере eSmart series mppt, мы обновляем дисплей, метод управления, способ подключения, внутреннюю структуру и т. д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Широко используется в солнечной автономной системе телекоммуникационной базовой станции, бытовой системе, уличном освещении, полевой системе мониторинга и т. д.

Система Напряжение: DC12V/24V/36V/48V автоматическое распознавание

Номинальный ток: 20A 30A 40A

Максимальное PV(voc) напряжение: 150 в

Особенности:

Усовершенствованный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования машины до 98%;

DC12V/24V/36V/48V батарея системы автоматического опознавания, пользователь может использовать его в другую систему удобно;

Максимальное входное напряжение PV до DC150V;

3-ступенчатый заряда: (постоянный ток, постоянное напряжение, плавающая зарядка), чтобы продлить срок службы батареи;

Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV.

Пользователи могут выбрать 4 вида обычных батарей (герметичная свинцово-кислотная, вентилируемая, гелевая, NiCd). Другие виды аккумуляторов могут определяться пользователями;

Большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее. Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

CE,ROHS,FCC сертификаты одобрены. Мы можем помочь клиентам одобрить другие сертификаты.

2 года гарантии, От 3 до 10 лет также может быть предоставлен Расширенный гарантийный сервис

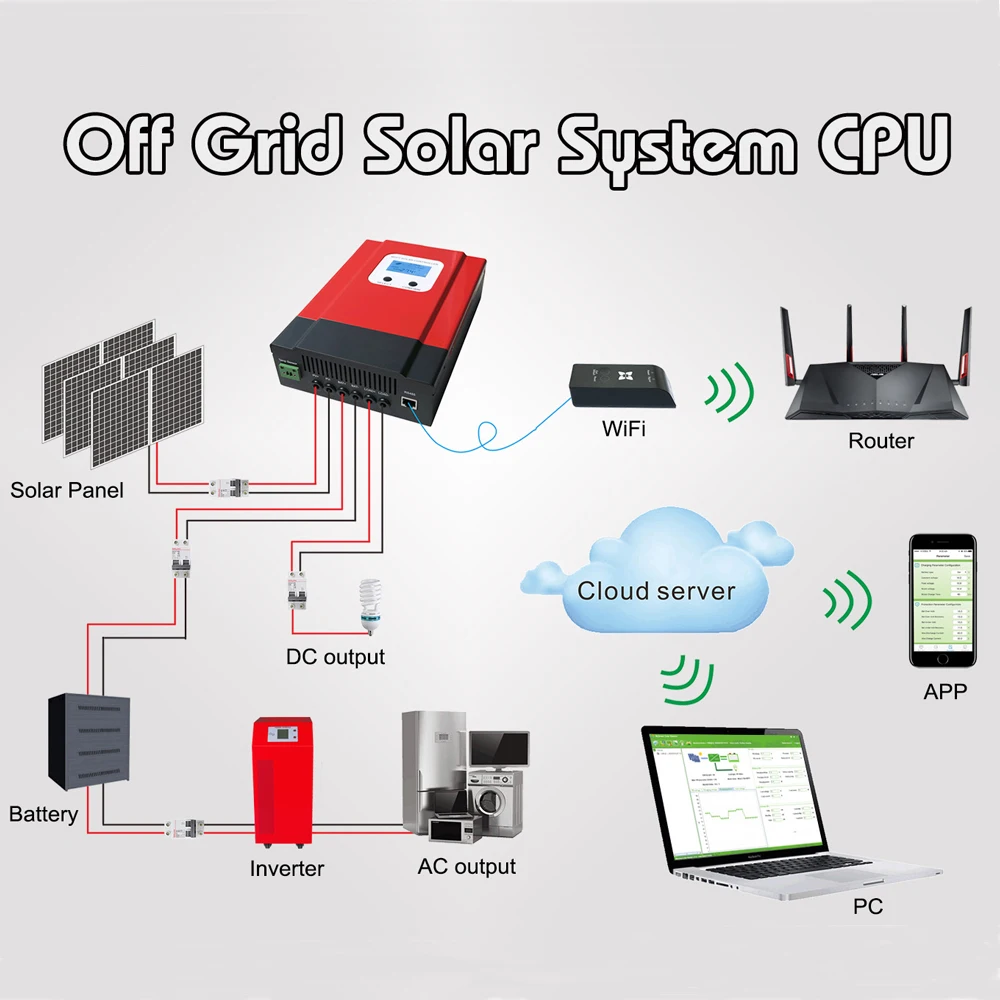

Контроллер MPPT схема подключения

Отображение и настройка параметров:

С ЖК-дисплеем отображения информации

Установите тип батареи и режим контроля нагрузки

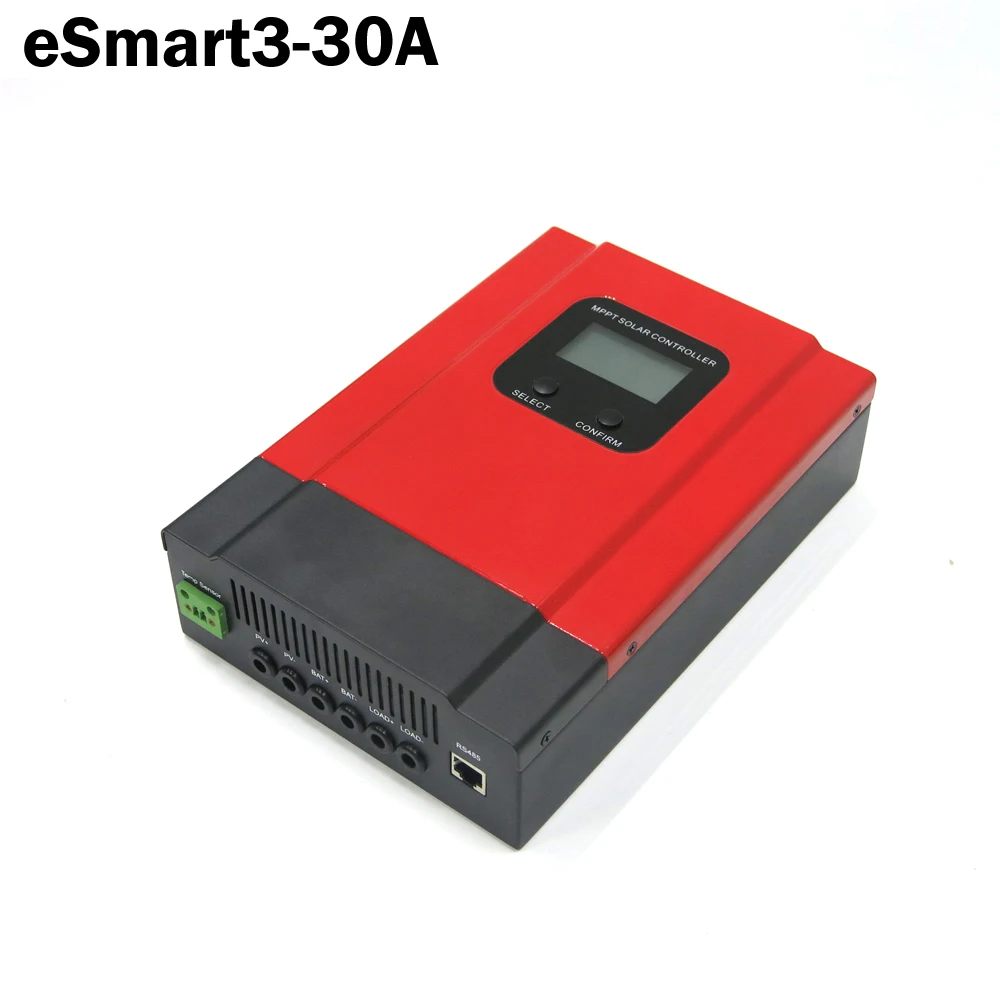

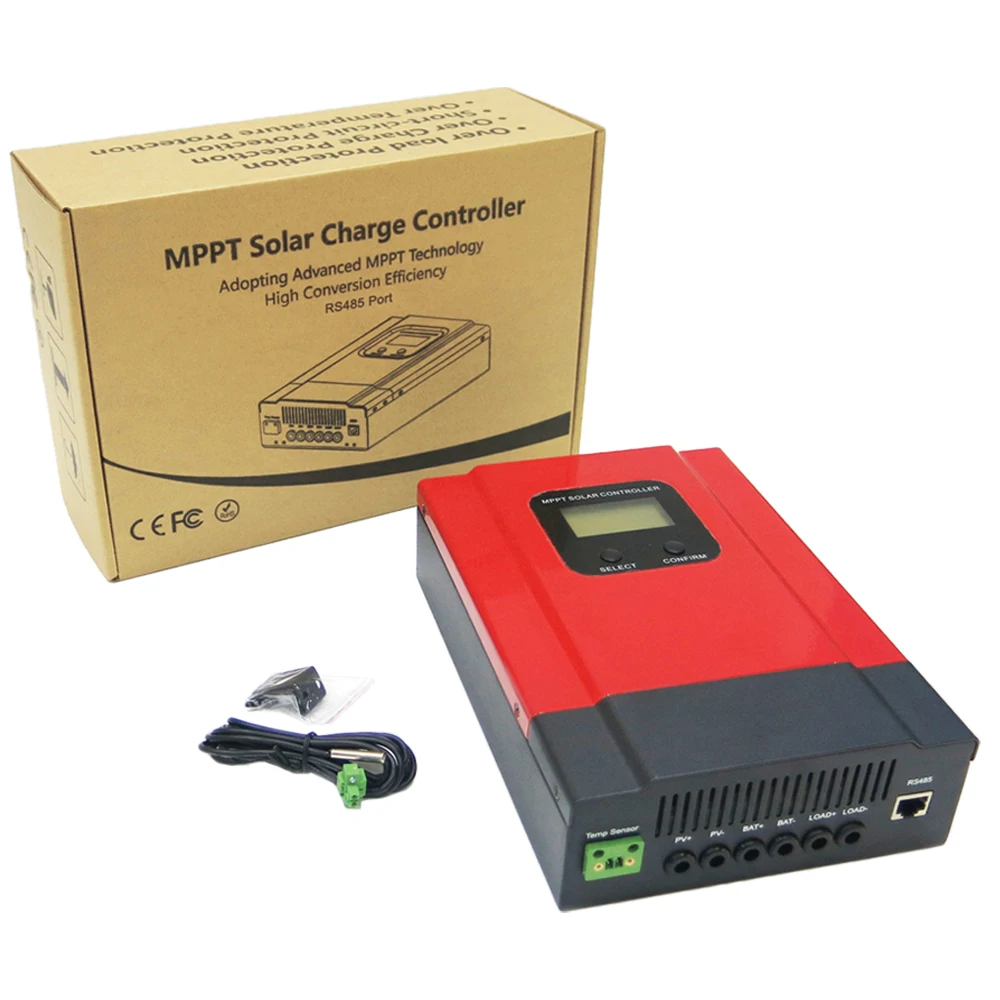

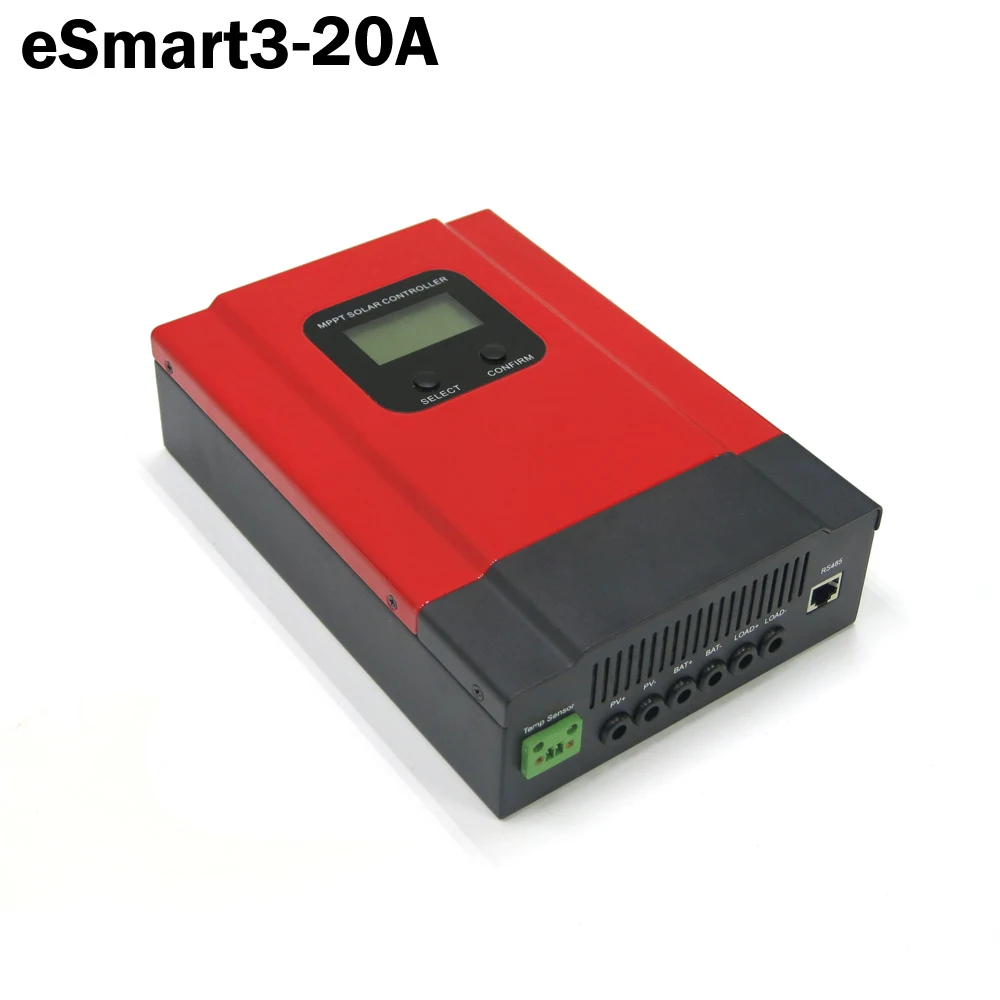

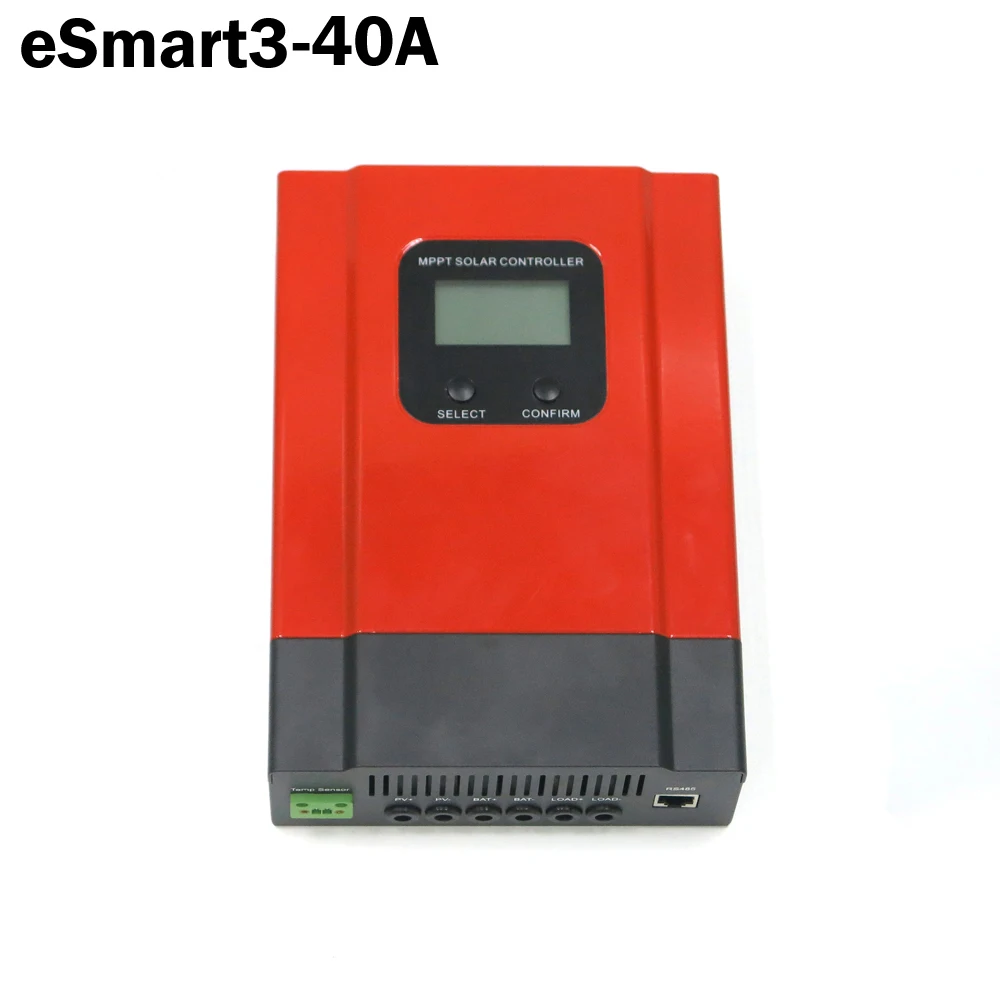

Фотографии продукта

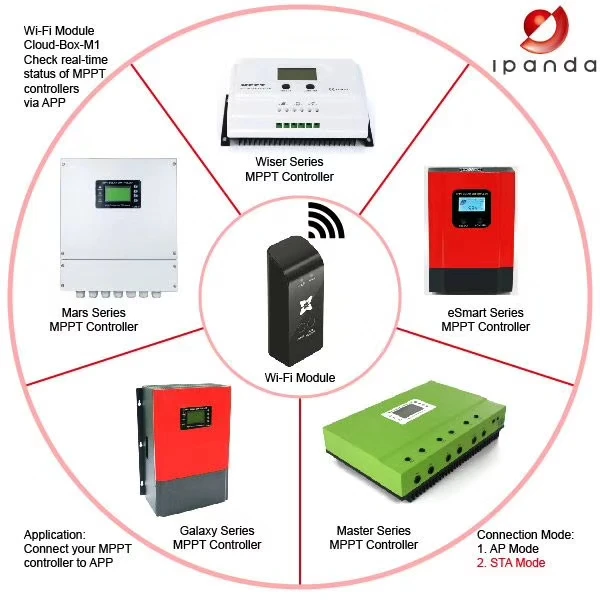

WIFI модуль (опционально):  WIFI и ПК кабель будет Отправляется почтой Китая, если приобретается отдельно!

Два типаРабочаяРежимS:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (указанный как режим AP ниже), в этом режиме Cloud-Box-M1 выступает в качестве точки доступа, позволяя другим беспроводным терминалам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (называетсяРежим STAНиже), Cloud-Box-M1 может быть подключен к маршрутизатору Wi-Fi hotspots, но сам по себе не принимает беспроводной доступ.

Использование основные инструкции по эксплуатации:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что позволяет Cloud-Box-M1 войти в состояние ожидания STA (сбросПарольМаршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния рабочего режима:

При перезапуске питания или нажатии кнопки Reset:

Если «сигнал» светится в течение 10 секунд, то мигание означает работу в режиме AP.

Если «сигнал» проблесковый маячокНемедленно, Это означает, что работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на кнопку «ap. mode/AP mode» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. Как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. Для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Menu/меню» в правом верхнем углу, затем нажмите на кнопку «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; Нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (Для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)

Советы:Этот продукт в настоящее время подходит для использованияESmart3 серии ИWiser3 серии.
