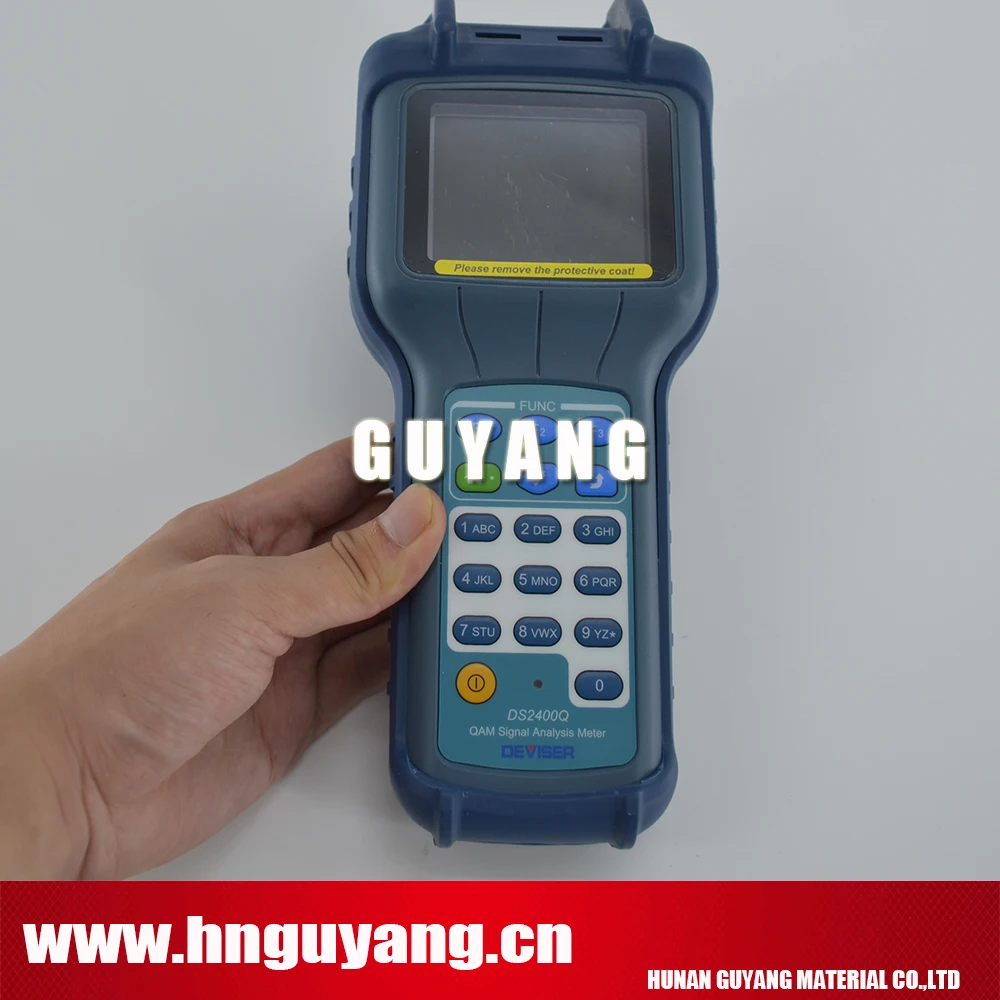

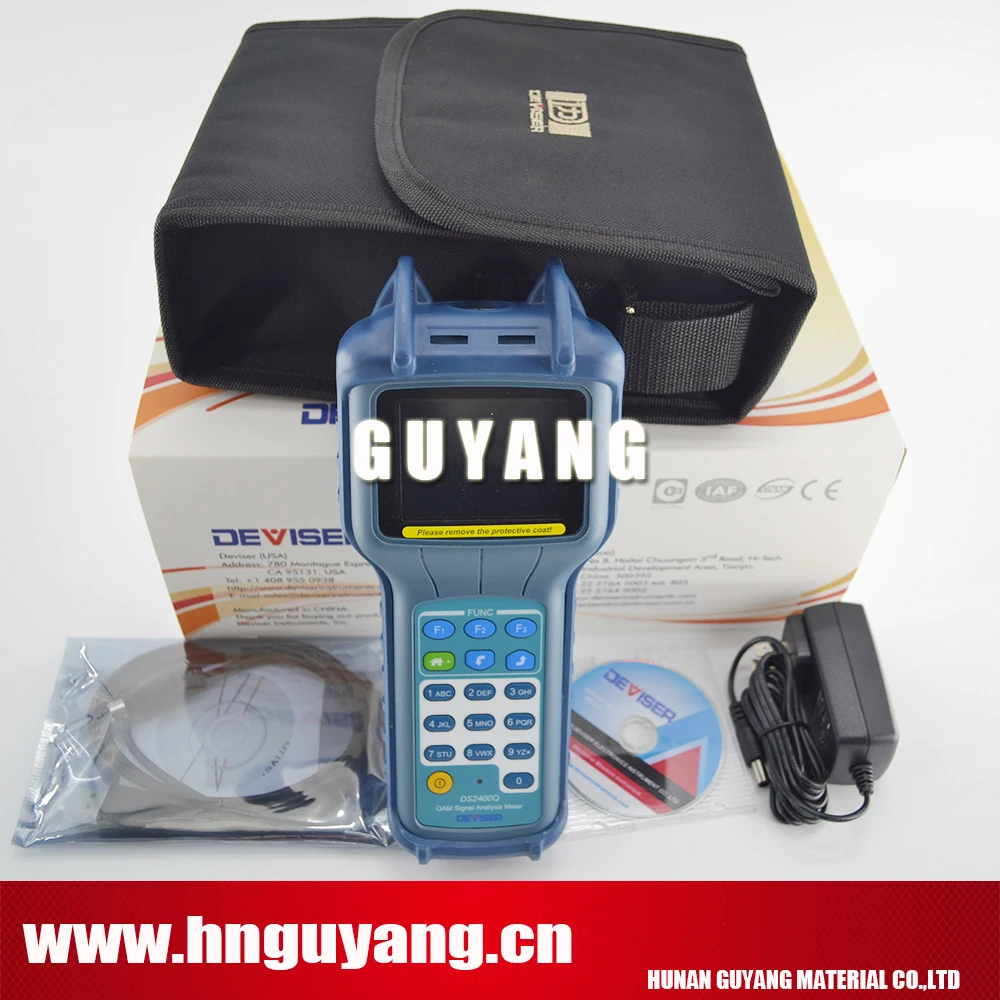

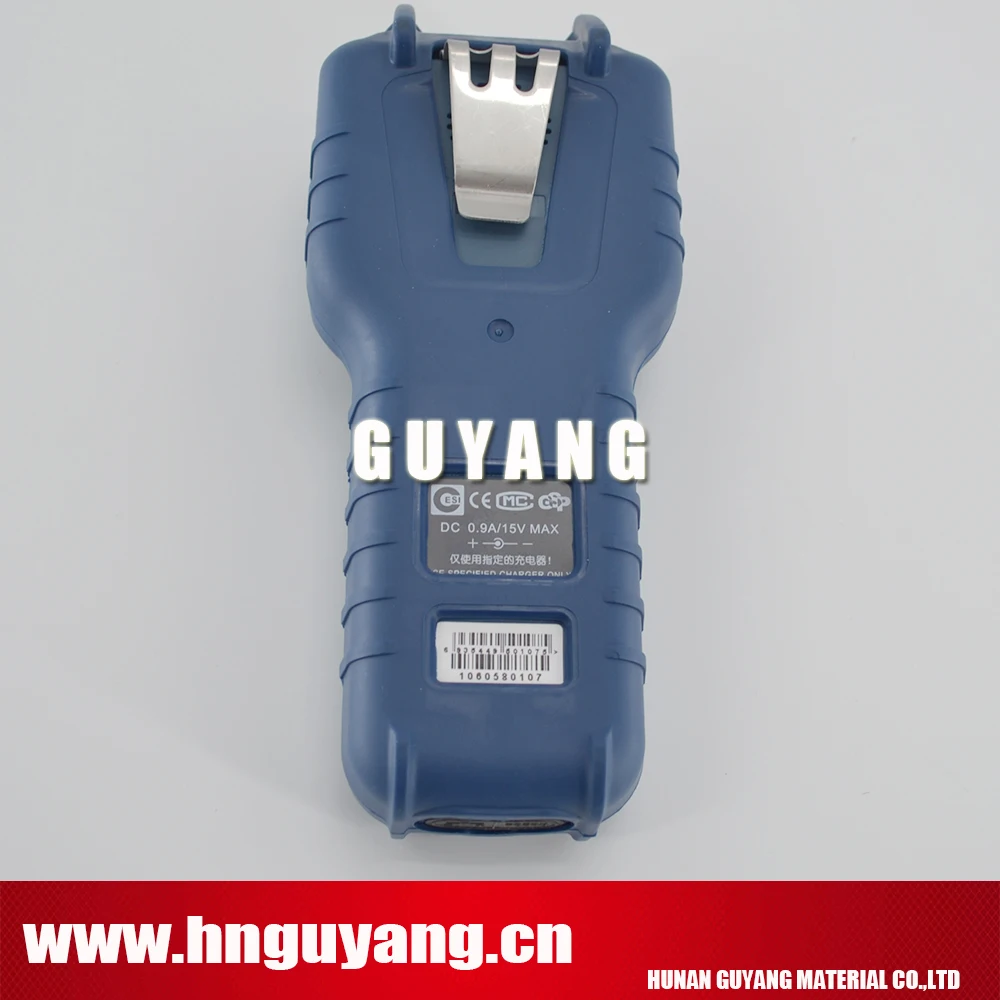

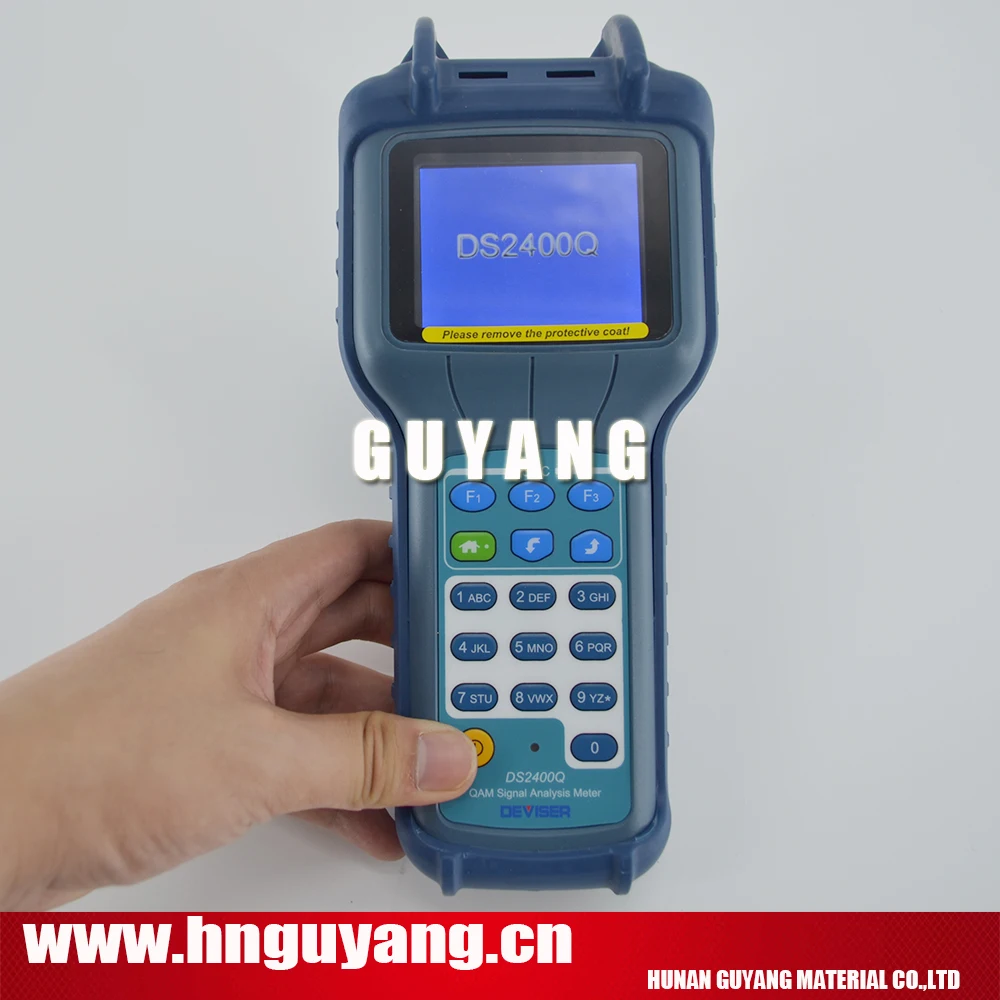

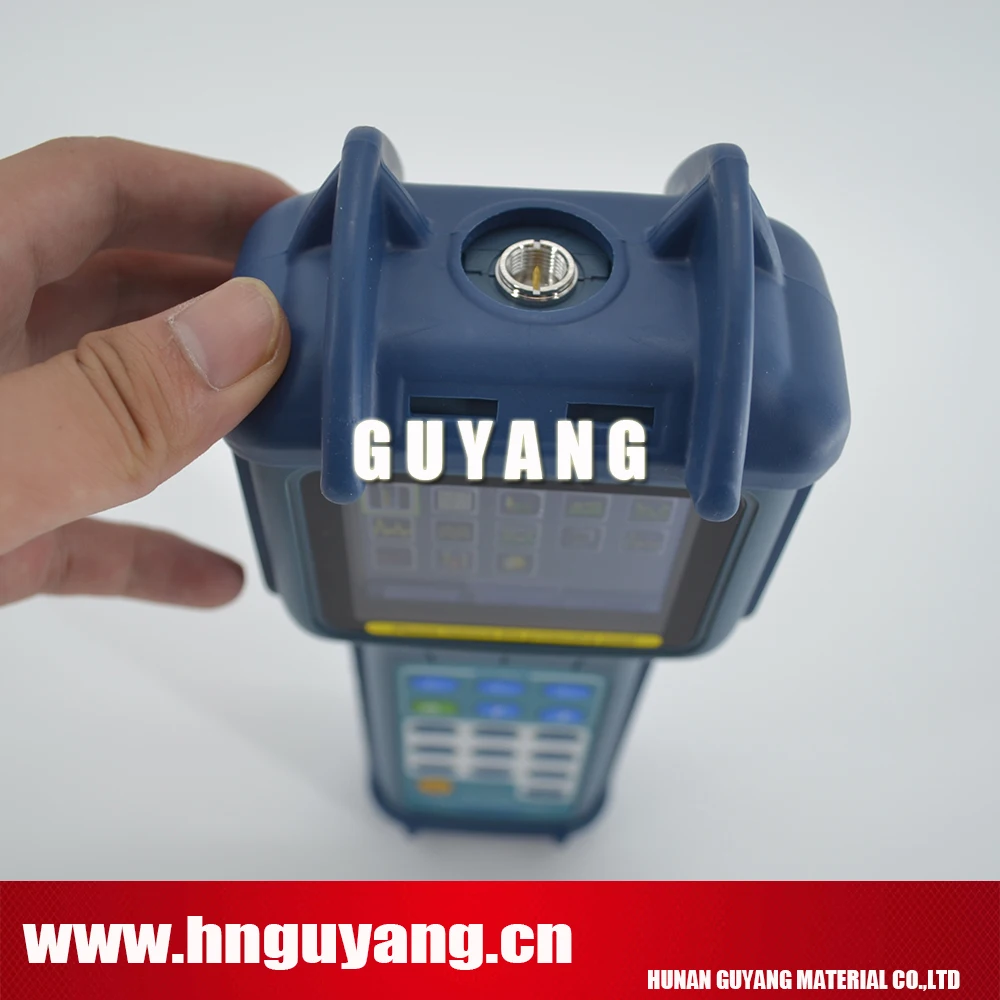

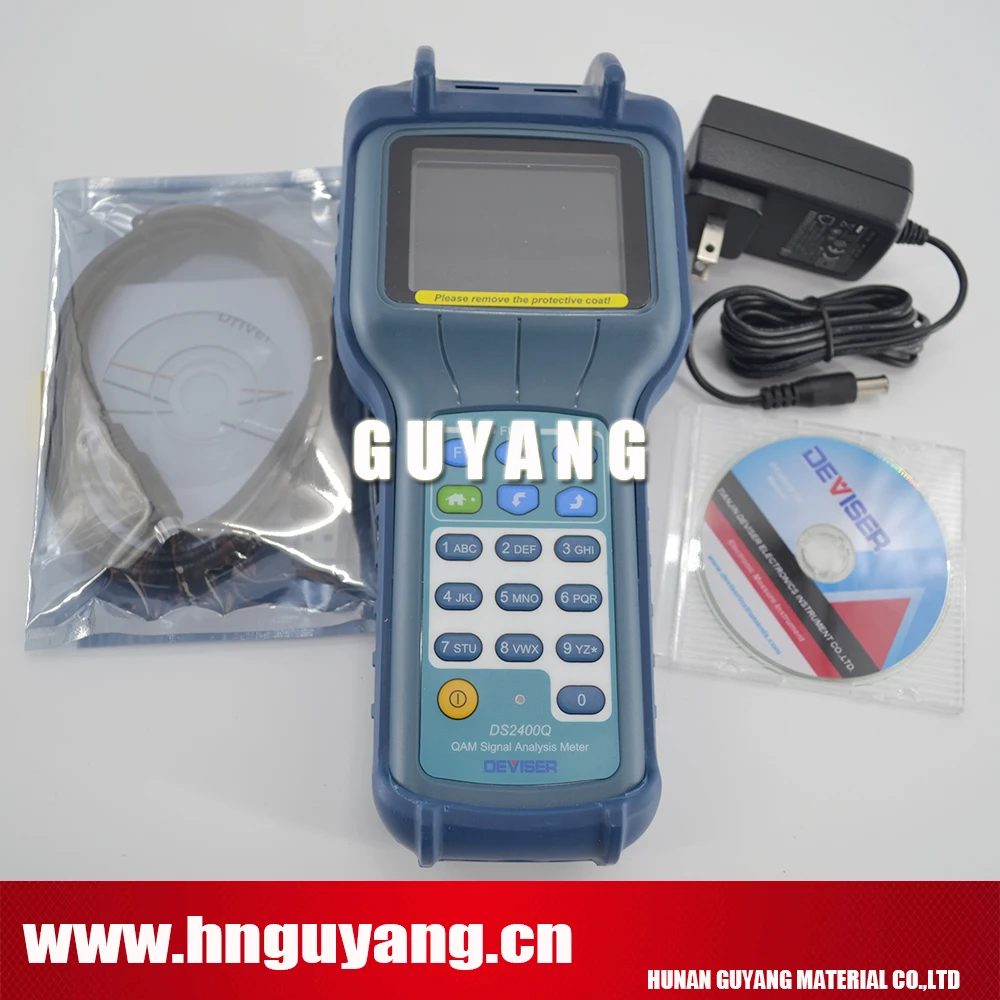

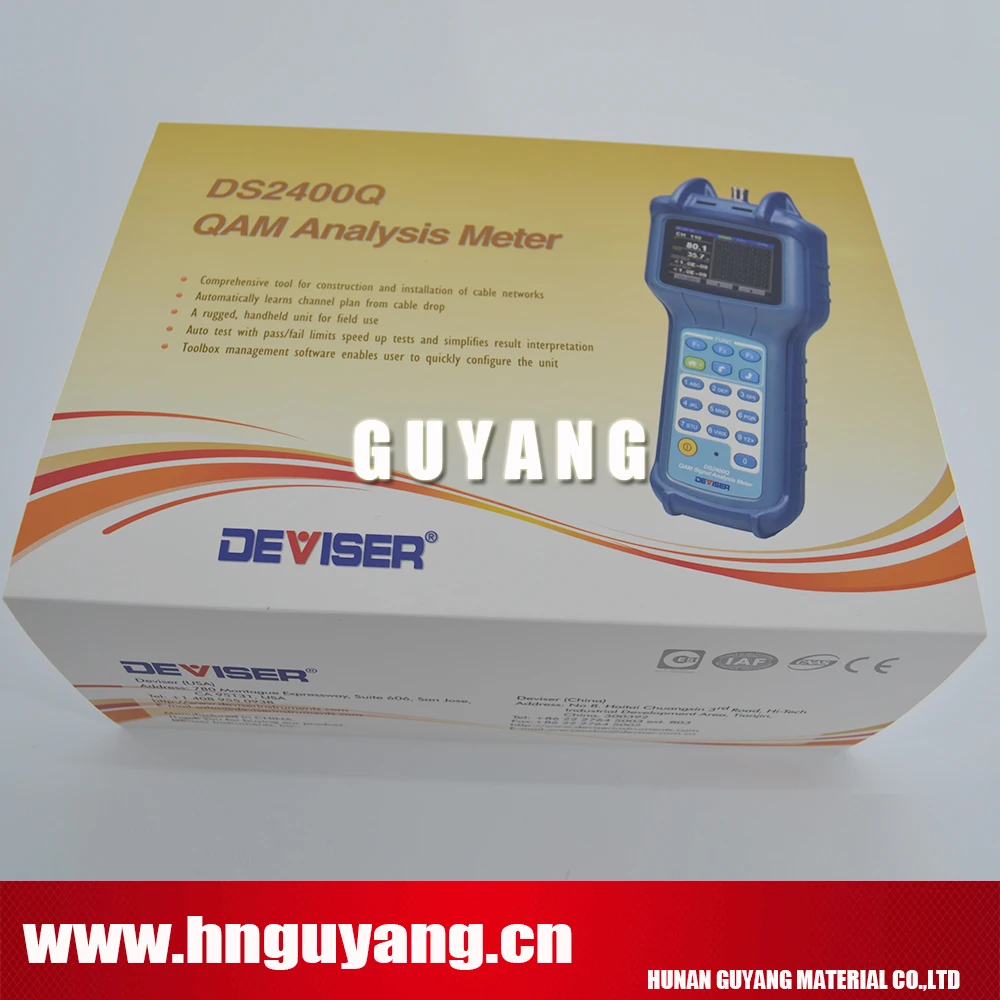

Устройство Deviser DS2400Q измеритель уровня сигнала поддержка QAM созвездий и

Deviser DS2400Q 5 MHz ~ 1 GHz измеритель уровня сигнала CATV QAM анализатор (обратный путь и сканирование переднего спектра)

DS2400Q-это многофункциональный инструмент, который поддерживает Созвездие QAM и аналоговые сигналы для сетей CATV. Это идеальный инструмент для начальной сетевой конструкции, для установки подписчиков, а также для обслуживания и устранения неполадок. Его прочная конструкция, которая включает в себя защиту от ударов, в сочетании с графическим интерфейсом и функцией автоматического пропуска/выхода из строя обеспечивает повышенную эффективность и производительность для всех типов техников.

Другие функции, такие как обратный путь и сканирование переднего спектра, 12 любимых частот наклона, тестирование напряжения в сети переменного тока, измерения напряжения ГУМ и постоянного тока, в сочетании с полной регистрацией данных и программным обеспечением управления, делает этот блок универсальным инструментом для кабельных установок.

Измерение MER, PRE & Post BER и функция статистики BER позволяют быстро тестировать свободные соединения, связанные с pixelating или медленным потоком интернет-данных DS. Эта функция может идентифицировать несоответствия, вызванные открытыми коаксиальными линиями или коррозионными устройствами.



Функция и преимущества

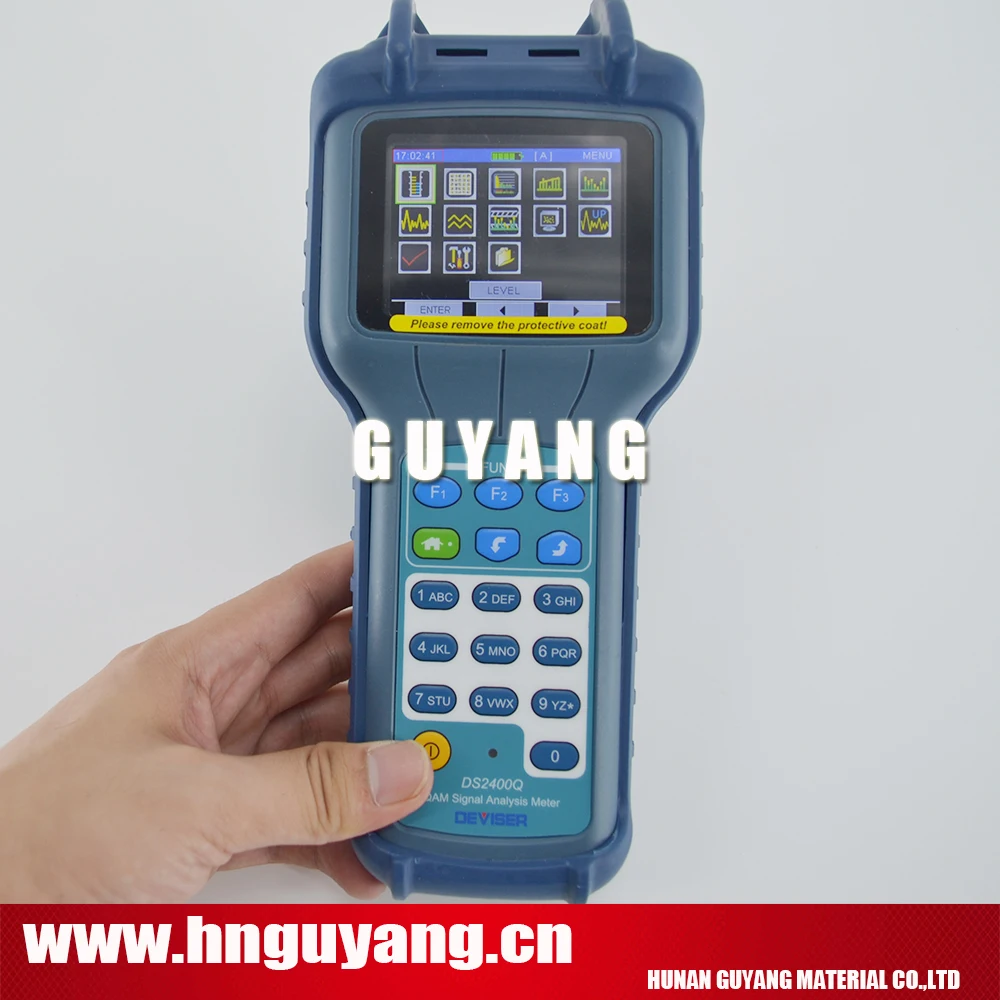

Диапазон 5 МГц ~ 1 ГГц (аналоговые/цифровые сигналы) Несколько пользовательских каналов с режимом обучения QAM, QPSK, COFDM измерения мощности QAM MER w/дисплей созвездия Предварительный и почтовый анализ BER, ES, SES, COR/UNCOR bps Обратный путь и FWD спектры сканирования Функции тестирования пропуска/сбоя с автоматическим хранением Отображение измерений наклона (12 частот) AC-DC измерения напряжения, включая гул Измеряемые параметры Емкость жесткого диска Удобное использование (ICON-GUI) Цветной дисплей 2,8 ” (320 × 240 TFT LCD) Программное обеспечение для управления ПК-набор инструментов



Технические характеристики



Частота Частотный диапазон От 5 МГц до 1000 МГц Точность частоты ± 50 ppm (при 20 °C ± 5 °C) Частота Разрешение 10 кГц Канального типа Аналоговое ТВ NTSC Цифровое телевидение QAM 16/32/64/128/256 с Созвездие диаграмма плюс QPSK и COFDM FM радио На одной частоте Цифровой канал Демодуляции типа Стандарт ITU-T J.83 приложение A/B/C Поддержка QAM 16/32/64/128/256 Символ скорости 1 мс/сек до 7 мс/сек Пропускная способность От 280 кГц до 10 МГц MER (коэффициент ошибки модуляции) 39 дБ (QAM) Точность ± 2,0 дБ BER (частота ошибок бит) 1E-3 до 1E-8 до и после R-S декодирования (QAM) Мощность тип измерения QAM, QPSK и COFDM Цифровой канал средней мощности Диапазон уровня -30 дБмВ до + 60 дБмВ Созвездие Точность ± 2,0 дБ, в диапазоне частот от 10 °C до 30 °C и ± 3,0 Дб от-10 °C до 40 °C Разрешение 0,1 дБ Режим отображения QAM 64 и QAM 256 с возможностью увеличения и уменьшения Аналоговый измерения уровня Диапазон -35 дБмВ до + 60 дБмВ Точность ± 1,5 дБ Разрешение 0,1 дБ Вход сопротивление 75 Ом (разъем типа «F») Гул модуляции Диапазон 2% до 5% Сканирование каналов   Количество каналов 160 каналов Макс Скорость сканирования 5 каналов в секунду Весы 1, 2, 5, 10 дБ/Див С переменным фокусным расстоянием 1X, 2X, 3X, 4X, 5X пять уровней увеличения или полноканального сканирования Частотный диапазон Пропускная способность 2,5 МГц, 6,25 МГц, 12,5 МГц, 25 МГц, 62,5 МГц и полный диапазон Весы 1 дБ, 2 дБ, 5 дБ и 10 дБ/Див Измерения наклона Количество частот Максимум 12 с 0,1 дБ разрешение Предел параметров испытания Минимальный/максимальный уровень видео 0 дБмВ до + 30 дБмВ Минимум/максимум и Дельта; В/А От 10 дБ до 20 дБ Минимальный/максимальный уровень мощности 10 дБмВ до + 30 дБмВ Минимальный MER 33 дБ (зависит от модуляции и систем) Максимальная предоплата/Отправка 1,0 E-9 ОБЩАЯ СПЕЦИФИКАЦИЯ Кол-во программ Максимум 7 тестовых параметров (авто-тест) Линия Диапазон измерения напряжения От 0 В до 100 В (AC/DC) с точностью ± 2 в Память для хранения данных 512K байт Батарея 11,1 V 1.6AH литиевая батарея (5 часов работы) Зарядное устройство 100 В переменного тока до 240 В 50-60 Гц; Время зарядки около 3 часов Для адаптера переменного тока RS 232C (с последовательным usb-кабелем для передачи данных) Размеры 218 мм × 95 мм × 49 мм Вес 700 г
