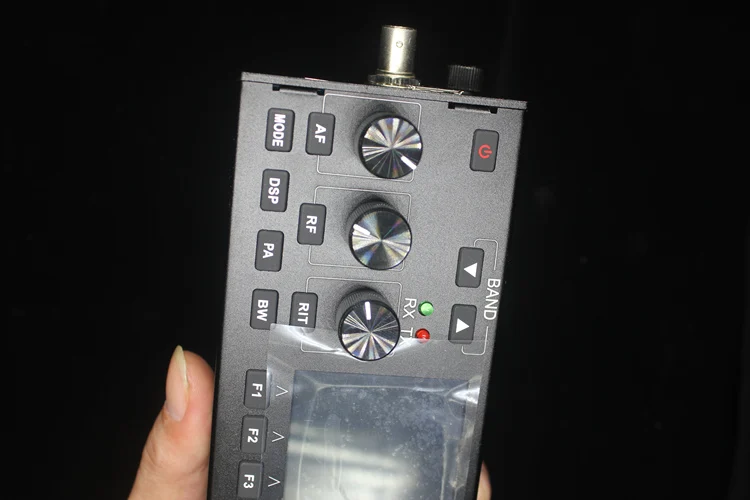

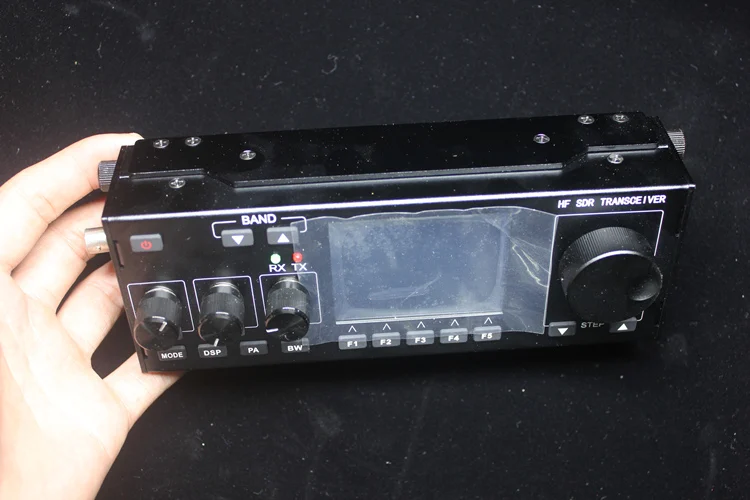

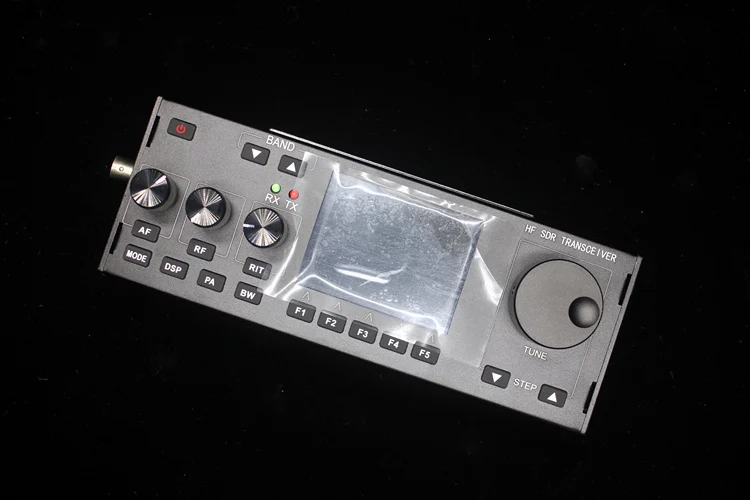

Новинка 1 шт. коротковолновый радиоприемник SDR 30 МГц регулятор мощности CW

Новинка 1 шт. коротковолновый радиоприемник SDR 30 МГц регулятор мощности CW

Приемопередатчик HF QRP, установите аккумулятор 12 В, а ANT-qso.

Постоянный ток, 9-13 в, макс.: 3 А

Выходная мощность: 10 Вт (44dbm), макс.: 15 Вт

Передача: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительских лент.

Приема: 3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками.

Режим: CW,LSB,USB,AM,FM(N,W),SAM,FreeDV

Полоса пропускания: 300 Гц-10 кГц Adj

SWR: дисплей 1-5

Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность

Лучше, чем-120 дБм (0,22 УФ) в полости пропускания 300 Гц

---------------------------------------------------------------------------------------

Технические характеристики

Поскольку это радио, разработанное по, и из-за постоянного изменения/улучшения программного обеспечения и оборудования, технические характеристики по-прежнему улучшаются!

Чувствительность приемника для 10 дБ S/N, фильтрация CCITT, берется на 28,3 МГц:

Включен Частотный перевод:

Лучше, чем-111 дБм (0.6uV) в 2,3 кГц пропускная способность

Лучше, чем-126 дБм (0,11uv), полоса пропускания 300 Гц

Отключен перевод частоты:

Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность

Лучше, чем-120 дБм (0,22 УФ) в полости пропускания 300 Гц

Указанные выше технические характеристики предназначены для приемника, на котором были выполнены опубликованные изменения чувствительности.

Диапазоном частот:

Передача: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительских лент.

Приема: 3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками.

Обратите внимание на то, что способность Si570, чтобы настроить радио ниже 2,5 МГц не гарантируется в свои спецификации, но большинство агрегатов имеют достаточно диапазона, чтобы настроить чуть ниже 1,8 МГц. Возможно, есть небольшие зазоры, где LO не работает-если он работает, он работает нормально. Индикатор-это цвет цифр частоты:

Белый: полностью рабочий

Желтый: в основном рабочий, возможно, есть небольшие зазоры

Красный: не работает

Режимы спектрного дисплея:

Спектра Область применения: это анализатора спектра с вертикальной отделов, представляющих основе определенных пользователем амплитуда вариации 5, 7,5, 10, 15, 20, 1 S-блок (6dB), 2 S-единицы (12 дБ) или 3 S-единицы). Базовая линия («Контрольный уровень») анализатора автоматически настраивается, таким образом, что сигналы в отображаемом полосе пропускания лучше всего подходят для динамического диапазона, выбранного пользователем, дБ/деление. A graticule вдоль нижней части дисплея указывает на приблизительную частоту отображения сигнала в ширину +/- 24 кГц. (Всего 48 кГц)

Дисплей водопада: как и в области спектра, частота отображается вдоль оси «x», но сила сигнала подразумевает цвет дисплея ed. Новейшие сигналы отображаются в нижней части экрана, но по прибытии новых чтений изображения более старших сигналов смещены вверх, что обеспечивает глазную индикацию времени за последние действия на прилегающих частотах. Существует несколько вариантов цветовых палитр, Которые колеблются от простых серых до «холодных-горячих» до «радужных», чтобы отображать слабый до сильных сигналов.

Также существует режим «увеличения» как для области спектра, так и для режима отображения водопада, который обеспечивает 2x увеличение, уменьшая видимую ширину спектра до всего +/- 12 кГц (всего 24 кГц). Оба спектра и водопад Дисплей очень настраиваемый. По желанию можно отключить один или два режима спектрного дисплея.

Большая возможность обработки сигнала: непрерывная «зажим Предупреждение» происходит выше примерно-28 дБм и фактической A/D отсечения и низким уровнем искажений происходит при и более поздних версий примерно-18 дБм для сигналов +/-местная генератор частоты и выше сигналов за пределами этого диапазона.

Выходная Мощность передатчика: <= 10 Вт, стандартная, линейная. Изменения могут быть сделаны, чтобы увеличить это: следуй за прениями в Yahoo group.

Частотная стабилизация: +/- 30 Гц на 14 МГц в диапазоне от 10 до 35 с, внутренняя память с приемопередатчиком в чехол, или лучше с активным TCXO. (Это может быть намного лучше, чем это).

Доступные режимы TX/RX:

CW, USB, LSB, AM (полноразмерный, двухсторонний), SAM (двусторонний прием) и FM. AM transmit и fm-передача/прием доступны, только если активирован «преобразователь частоты» (очень рекомендую!)

FM варианты бельевая корзина (ультразвуковой) шумоподавления, subaudible тон кодирования и декодирования, тон burst» («свисток up»), «узкие» (+/-2,5 кГц) И «широкий» (+/-5 кГц) отклонение и выбор 7,2, 10, с напряжением 12-15 кГц предварительно обнаружения получить пропускную способность.

FM-чувствительность для пазухи 12 дБ, фильтрация CCITT:

7,2 кГц BW фильтр:-103,7 дБм (1.46uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц

10 кГц BW фильтр:-102,1 дБм (1.75uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц

Фильтр BW 10 кГц:-104,0 дБм (1,41uv) с тональю 1 кГц на +/- 3 кГц

Фильтр BW 12 кГц:-102,7 дБм (1,63uv) с тональю 1 кГц at +/- 3 кГц

Фильтр BW 15 кГц: -99dBm dBm (2,50 УФ) с тонусом 1 кГц at +/- 3 кГц

Режим приема/передачи и отображения частоты CW детали: Девять режимов отображения/переключения CW доступны для имитации различных марок радиоприемников и по вкусам пользователя, начиная от изменения без изменения, только Переключение дисплея, переключение на дисплей, ручное или автоматическое переключение LSB/USB.

В режиме CW режим «CW-L» или «CW-U» отображается в зависимости от того, используется ли LSB или USB для приема.

Диапазон скорости CW: 5-48 WPM.

В наличии аудио фильтр пропускную способность в данной прошивки версии: 300 Гц, 500 Гц, 1,8 кГц, 2,3 кГц, 3,6 кГц, с «широкий» фильтр 5, 6 7,5 или 10 кГц, что выбираемый во всех режимах, кроме FM, в тех случаях, когда фильтрации производится до демодуляции как указано выше. Все фильтры устанавливаются по, и возможны дополнительные полосы ширины. Фильтры могут использоваться в качестве BPF или в качестве LPF, выбираемые в основном меню.

Возможность фильтрации DSP: шумоподавление и автоматический фильтр Notch с регулируемыми настройками. Фильтрация Notch отключена в режиме CW (по понятным поводам!) или при использовании «широкой» полосы пропускания приема. (devel-ветка: потому что NR активация приведет к нестабильному mcHF, она отключена по умолчанию. Если вы хотите использовать его (и рискованные нестабильные варианты в различных вариантах), вы можете активировать NR в config меню «последний элемент». Установка не будет храниться и должна быть активирована после каждого включения. Когда проблемы NR будут исправлены, и NR будет улучшен, эта функция будет устареть.)

Калибровка S-Meter: «промышленный стандарт» (область IARU 1, технические рекомендации R.1) Калибровка измерительного прибора, где находится S-9 = -73dBm (50,2uv @ 50 Ом) С помощью каждого блока «S», который представляет 6 дБ. Блоки выше S-9 находятся в дБ единиц, как указано. Для получения дополнительной информации по этой калибровочной системе см. Артикул: http://en.wikipedia.org/wiki/S_meter

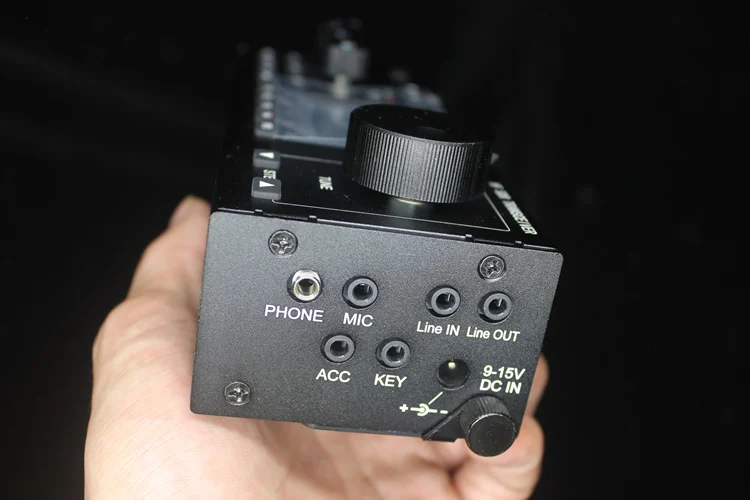

Внешний аудиовход/выход, соединения:

«Line» и «Line Out» Аудио порты, а также «PTT» (кнопочная) предоставляются через 3,5 мм разъемы для того чтобы позволить подключение к внешним устройством. С помощью этих разъемов можно подключать внешнее устройство (компьютер, планшет, смартфон) и управлять режимами «звуковой карты» с помощью mcHF, таких как SSTV, PSK31, WSPR и другие аналоговые/Цифровые режимы.

(Только ветка devel): есть функция CAT, аудиовыход, а также IQ вход и выход через USB. Настройка входного сигнала находится в основном меню № 60 или с помощью длинного нажатия M3.

Уровни сигнала линейный выход: Номинальное пиковое значение 1 вольт, максимальное значение при использовании AGC.

Линейный вход сигнала уровнях: Номинальная мощность 0,1-1,0 Вольт peak-peak, регулируется с помощью «линии Вход выгоды "настройки.

Тип передачи ALC: компрессор gain, работающий как с предварительно установленным, так и с доступными настройками «custom».

Диапазон рабочего напряжения:

Макс. 18,0 вольт (Когда конденсаторы C27 и тантала, параллельные C106, обе радиочастотные платы 25 в)

До 11,0 в для полной передачи энергии

До 9,5 вольт для снижения мощности передачи

Как низко как 6,5 вольт, получить-только: только в том случае, очень низкая мощность передачи может быть возможно искажение на пике аудио (SSB, AM) могут возникнуть.

Потребление тока:

Получите:

Без модификации, прибл. 410ма на 40 метров и ниже на 13,0 вольт, прибл. 440 мА на 10 метров, минимальный объем, максимальная яркость дисплея.

Выбор минимальной яркости дисплея может уменьшить его на 40-60 мА.

Модификация драйверов PA для переключения смещения, когда не в режиме TX, может уменьшить это на более 30-60 мА.

Мощность ВЫКЛ:

Если изменение смещения драйвера PA выполнено, <5 мА. (Если эта модификация не выполнена, рекомендуется отключать питание от трансивера, так как Транзисторы драйвера PA будут смещены, даже когда питание выключено, вызывает 30-60 мА постоянного тока.)

С модификации RF-04-:-010 от Пособия по немецкому языку мчф проектная группа потребления в выключение питания <0.5uA.

Передача (при напряжении 13,0 вольт питания):

При полной мощности около 3 А

На 10 Вт, около 2,5a
