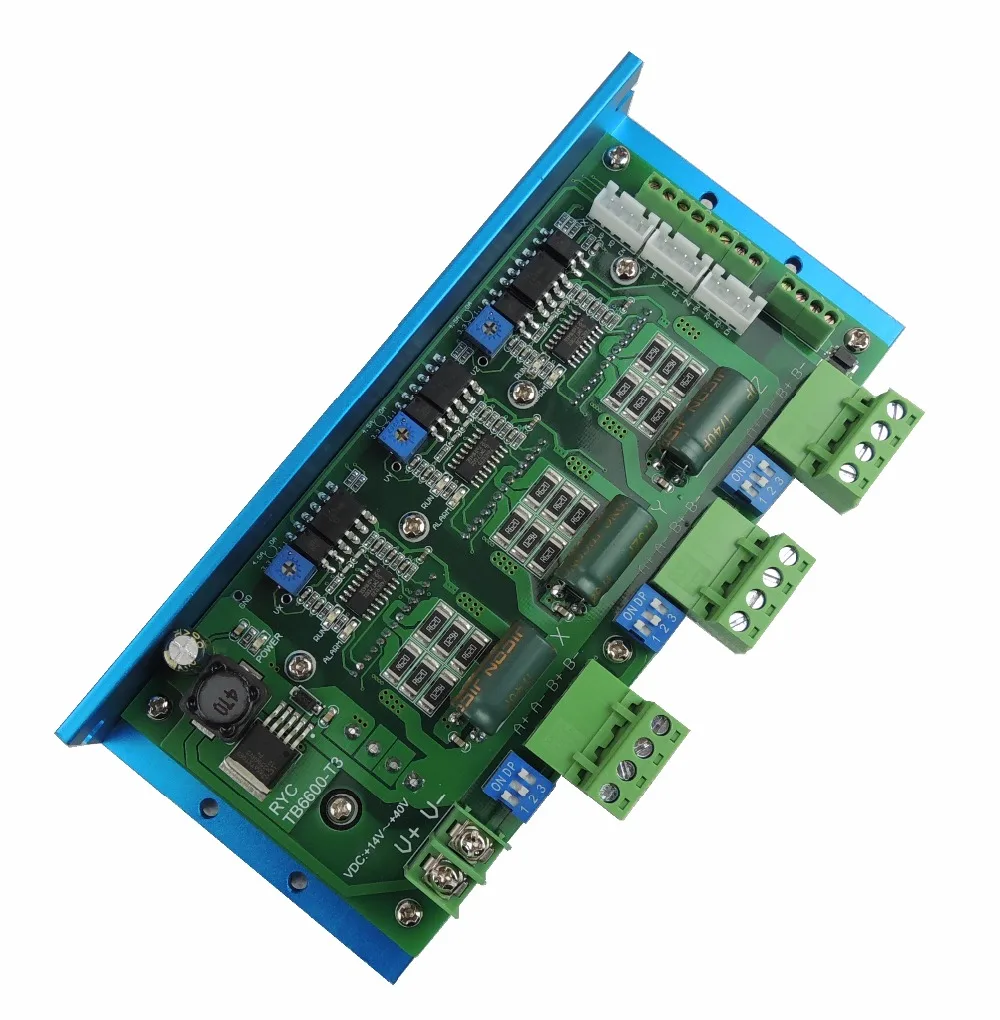

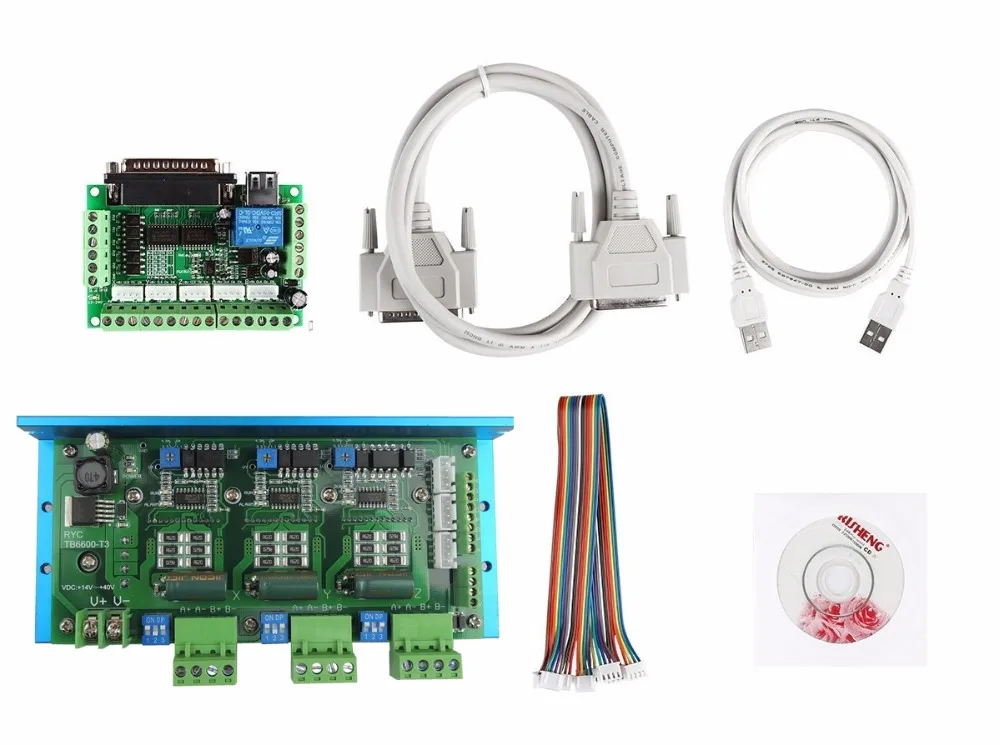

Бесплатная доставка фрезерный станок с ЧПУ 3 оси в комплекте TB6600 4.5A драйвер

Бесплатная доставка фрезерный станок с ЧПУ 3 оси в комплекте TB6600 4.5A драйвер

1. Тип входного сигнала постоянного тока: + 14 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5a, плавная регулировка тока;

Выходная мощность 3,12 в: Максимальный выходной ток 2 А, для контроллера ЧПУ или интерфейсной платы Mach3, источник питания;

4. Автоматическая функция полутока: Когда двигатель перестанет работать, ток в режиме ожидания автоматически уменьшаются до половины рабочего тока, чтобы уменьшить тепло драйвера;

5. Микс: 1, 2, 4, 8, 16;

6. Функция автоматического распада: чип регулирует текущий режим распада в зависимости от параметров двигателя и скорости работы, чтобы уменьшить шум драйвера.

7. Форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса 200 кГц.

9. Использование PWM chopper-типа однокристального биполярного синусоидального микрошагового режима управления током

10. Размеры: 166 мм * 88 мм * 34 мм

11. Рабочая зона: температура-15 ~ 50 ℃ Влажность <90%.

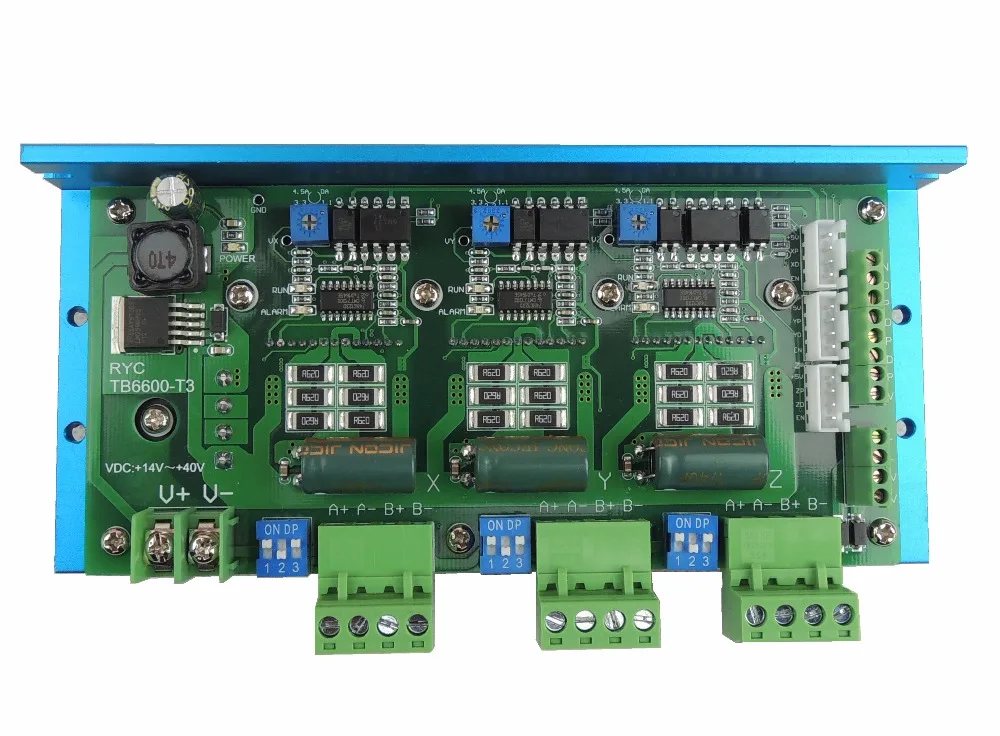

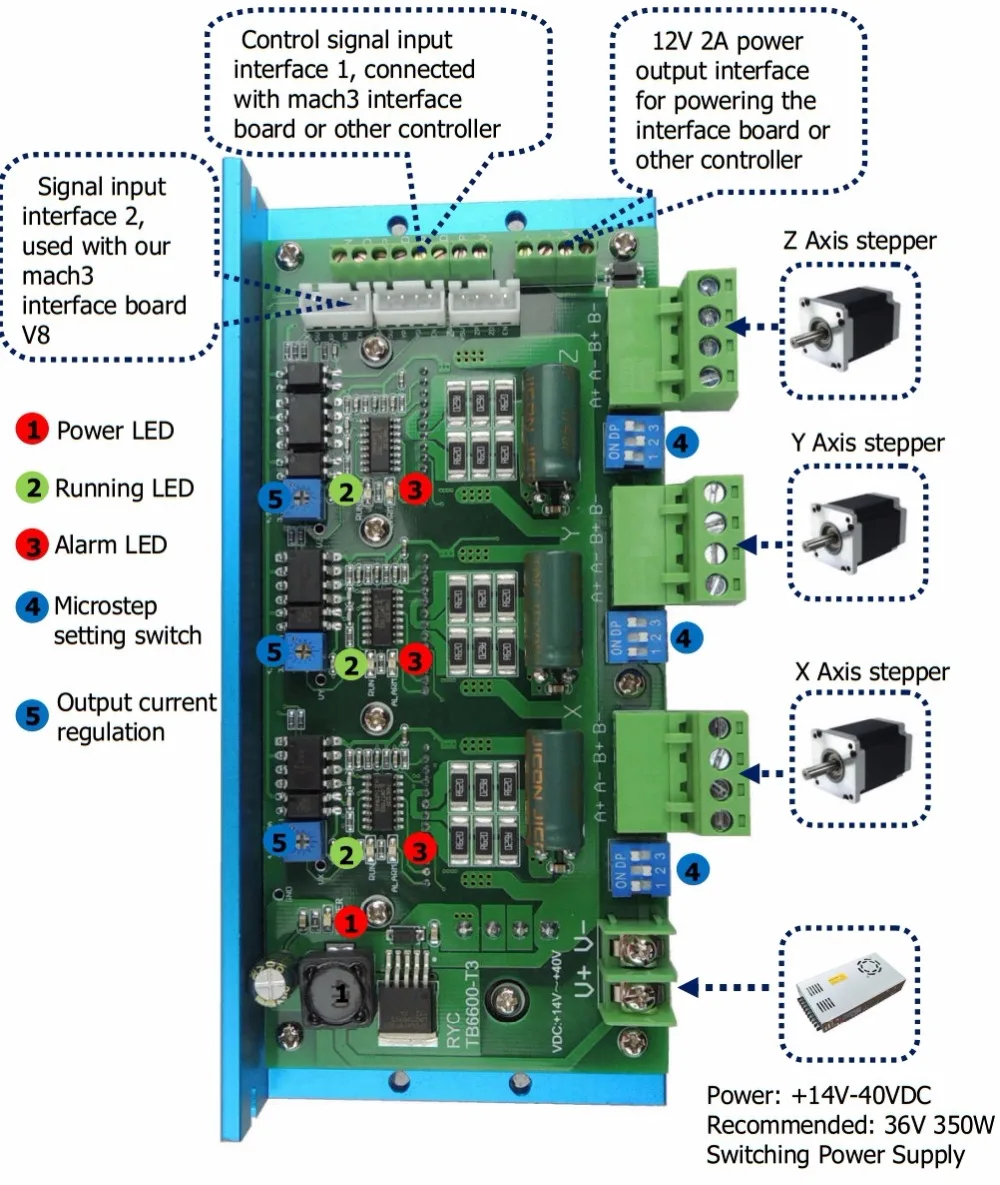

Текст на печатной плате

Объяснить

V + V-

Положительное и отрицательное напряжение источника питания

A + A-

Шаговый двигатель, одна намотка

B + B-:

Шаговый двигатель, другая намотка

+ 5В

Входной сигнал + 5 В (COM)

XP

Импульсный сигнал оси X

XD

Сигнал направления оси X

YP

Импульсный сигнал оси Y

YD

Сигнал направления оси Y

ZP

Импульсный сигнал Z Axis

ZD

Сигнал направления оси Z

RU

Все оси позволяют сигнал

GND

Отрицательная мощность для измерения эталонного напряжения

VX

Точка тестирования напряжения для оси X

VY

Точка тестирования напряжения для оси Y

VZ

Точка тестирования напряжения для оси Z

VA

Точка измерения напряжения для оси

12V

12 В выходная мощность положительного полюса, максимальный выход 2 а тока

V-образный вырез

12 В выходная мощность отрицательная

Мощность

Светодиодный индикатор питания (красный)

RUN

Светодиодный индикатор двигателя (зеленый)

Сигнализация

Светодиодный индикатор неисправности (красный), перегрев, сверхток., красный светодиодный

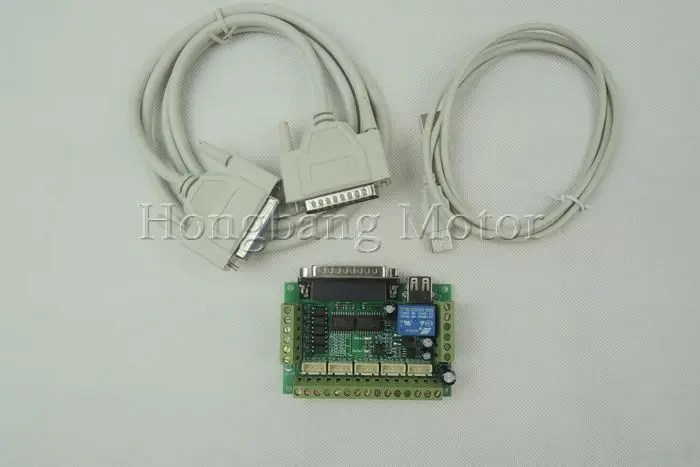

Особенности:

1, поддержка MACH3 и другого компьютерного программного обеспечения, которое поддерживает параллельное Управление портами.

2, блок питания USB и периферийные устройства, с питанием от фазового разделения для защиты компьютерной безопасности.

3, внешний вход с широким напряжением, 12-24 В и функция анти-реверса.

4, Все входные сигналы, весь изолированный светильник lotus, доступ к которому можно получить, Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель управления шпинделем. Порт вывода P17.

6, весь путь через изолированный 0-10V Аналоговый выход напряжения optocopler можно контролировать с соответствующим аналоговым конвертером интерфейса для контроля скорости шпинделя. Порт вывода P1.

7, откройте все 17 портов, доступ к которым можно получить с помощью привода оптрона, шаговый двигатель с 5 осями может управляться.

8,P1, поскольку ШИМ-выходы могут управляться с помощью регулятора входного шпинделя оптрона.

9, доступ к нему можно получить через общий катод или общий уровень входного сигнала анода, до привода 5 В.

Типичные применения:

TB6600-T3 Установка Размеры:
