Плата цифрового усилителя звука TPA3116 2 1 высокой мощности Hi-Fi сабвуфера усилители

Плата цифрового усилителя звука TPA3116 2 1 высокой мощности Hi-Fi сабвуфера усилители

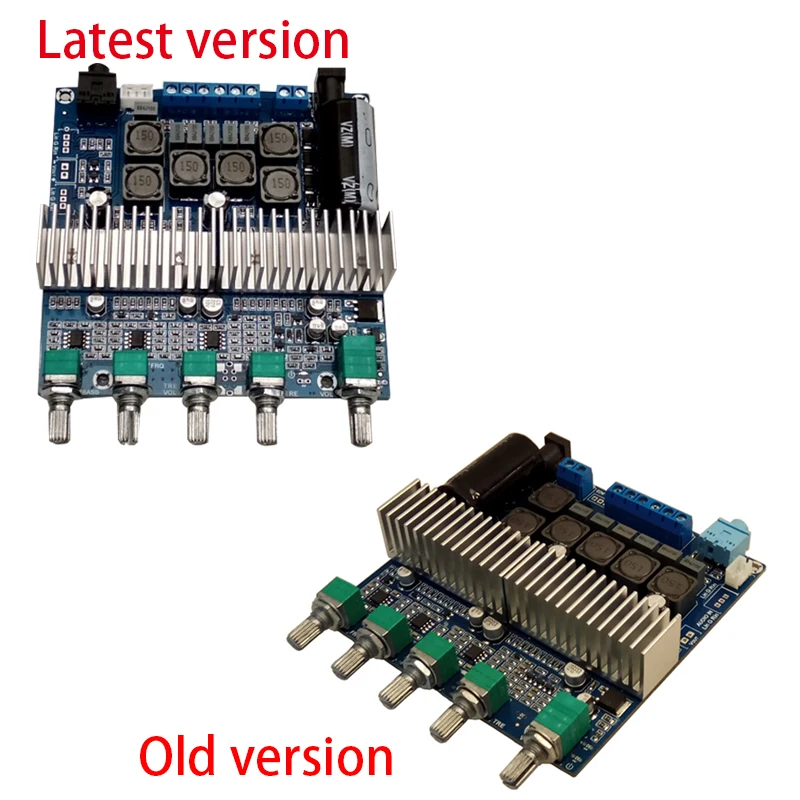

Доставка в настоящее время является новой версией, как показано ниже.

TPA3116 2,1 Плата усилителя сабвуфера
Основные технические параметры:
Диапазон рабочего напряжения: 10-25 В постоянного тока (ток 3-4 а выше, если мощность больше рекомендуется 19-24 В/4-5A выше)
Чувствительность аудио входного сигнала: 600-800мв, диапазон частотного отклика: 20 Гц-20 кГц,
Динамик импеданс: левый и правый канал Динамик: 3,5-8 евро, бас, Динамик импеданс: для детей от 2 до 8 лет в Европейском стиле,
Максимальная выходная мощность: 50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (басовый канал),
Используя высокопроизводительный чип усилителя мощности TI TPA3116D2 в качестве ядра, постоянный ток с одной мощностью 12-24 В, широкое рабочее напряжение, максимальная поддержка 50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (сабвуфер) трехканальный выход;
TPA3116 2,1 Плата усилителя сабвуфера
Подробная информация о продукте:
Это Предварительный усилитель с обработкой басового кроссовера. Басом, левые и правые канал регулировки громкости, регулировка высоких частот, общий объем потенциометра управления 2,1 Плата усилителя.
Он использует высокопроизводительный чип цифрового усилителя мощности US TPA3116D2 из Соединенных Штатов в качестве ядра, и один соединяет выход сабвуфера параллельно, а левый и правый каналы выход с одного чипа.
С одним источником питания 12-24 В постоянного тока, он может поддерживать до 50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (сабвуферный канал) трехканальный выход.
Широкое рабочее напряжение, энергосберегающая конструкция, эффективность до 90%. Можно использовать хороший импульсный источник питания, импульсный источник питания ноутбука, вы также можете использовать зарядную бутылку или автомобильный источник питания и так далее ..
Если вы используете силовой трансформатор переменного тока, вы должны добавить фильтр выпрямления к источнику питания постоянного тока, прежде чем вы сможете его использовать. Обратите внимание на то, что в DC Напряжение холостого хода не должна превышать 25,5 V (это очень важно)
Дизайн защиты от ударов при запуске, без всплывающего хода при включении питания, высокое внимание, пожалуйста, обратите внимание.

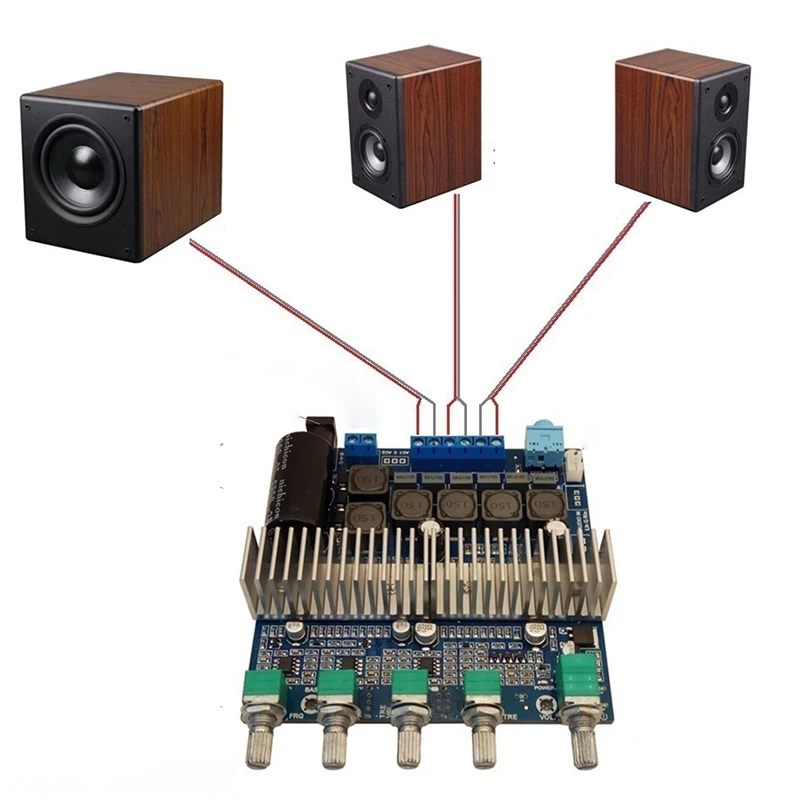

Доска-это готовая доска, которая была припаяна и протестирована. Подключите акустическую коробку в соответствии с схемой и подключите аудиоплеер. Затем подключите источник питания, и вы можете использовать его.
Большие радиаторы для обеспечения тепловыделения при высоком напряжении и высокой мощности. Используйте более крупные экранированные индукторы с большим током и мощностью для лучшей производительности и более высокой производительности тона.
Функциональный инструкция по эксплуатации:

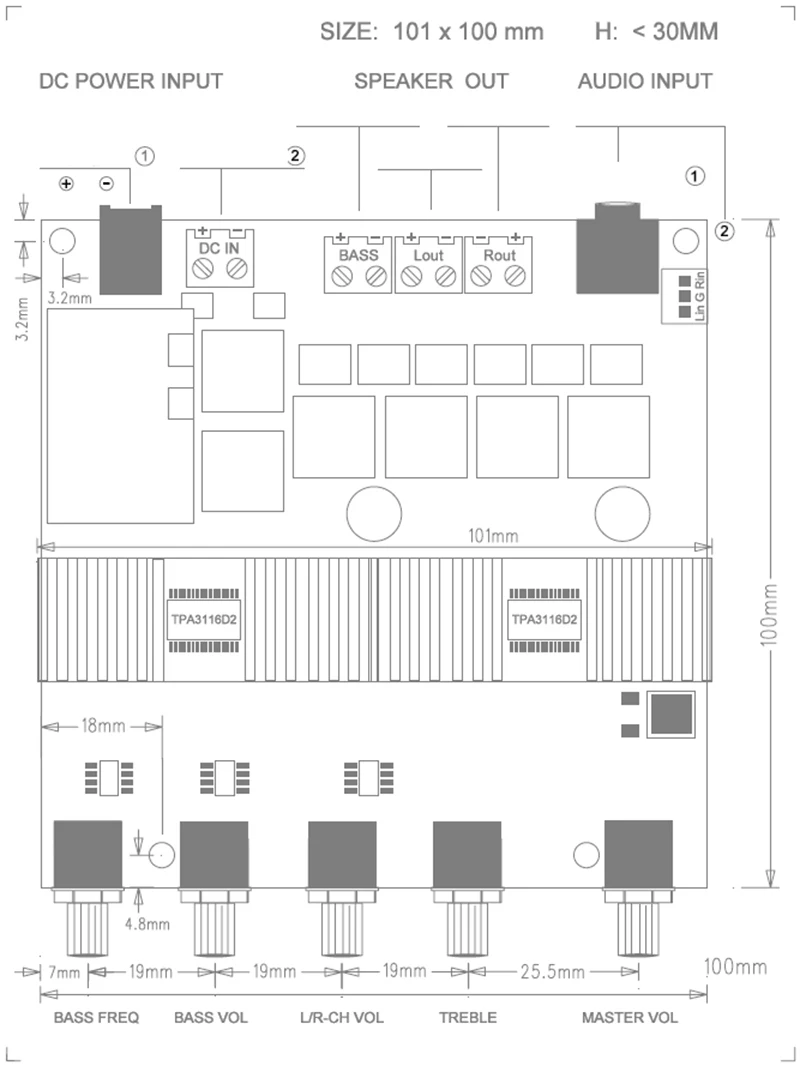

Доступ к источнику питания можно получить от разъема постоянного тока 1 или клеммного блока 2.

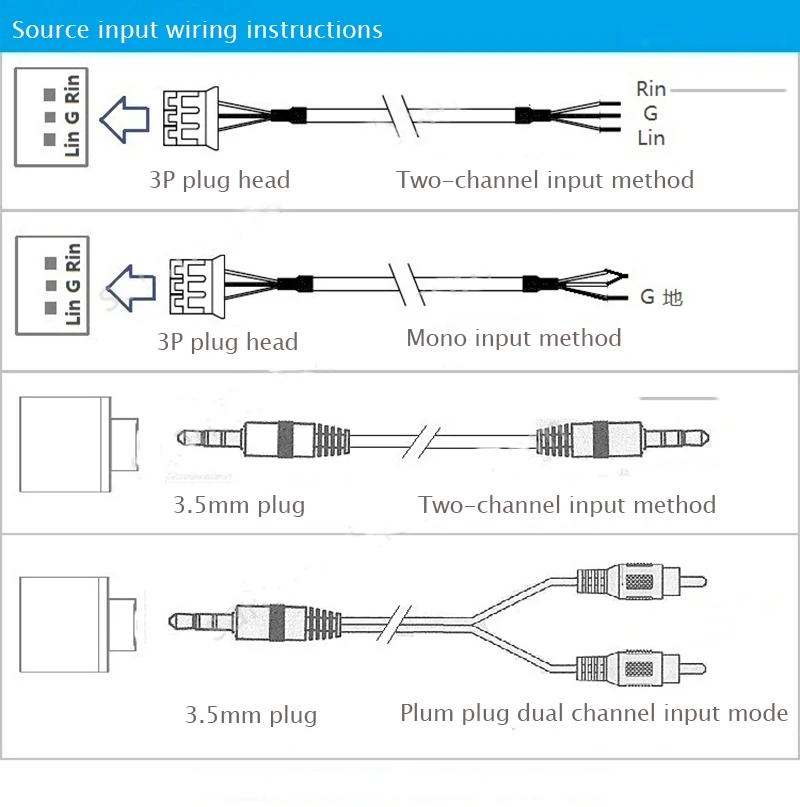

Аудио может быть от 3,5 мм гнездо 1 или 3 P разъем 2 Интерфейс аудиовхода, таких, как: компьютер, MP3 плеер и так далее.
Потенциометр громкости басов может самостоятельно регулировать громкость басов.
Левый и правый канал громкости потенциометра, может регулировать левый и правый канал выходной объем в то же время.
Тройной регулировочный потенциометр, регулируемый левый и правый канал с тройным коэффициентом усиления.
Переключатель/потенциометр общего объема с переключателем для выключения усилителя/также может регулировать громкость басов, а также левый и правый канал одновременно.
Общий тональный потенциометр по умолчанию
Аудио также можно вводить с гнезда «Lin G Rin», например: компьютер, mp3-плеер, декодер, источник звука и т. Д.
Интерфейс вывода питания «Vout», который начал отправку в августе 2017 года, изменился на стандартный регулируемый выход 5 В/120 мА и подходит только для устройств с рабочим током в пределах 150 мА.
Питание может быть входом от гнезда постоянного тока 1 или гнезда 2.
3,5 мм разъем аудио интерфейс ввода, таких, как: компьютер, MP3 плеер и так далее.
Выход динамика «+» или «-» является независимым, не является общим выходом, не может быть подключен друг к другу и не может быть подключен к земле, например, соединение появится после того, как звук не будет нормальным.
Выход динамика «+» или «-» должен быть соединен с «+» или «-» на динамике. Если есть неправильное соединение, будет влиять на слуховой эффект.
