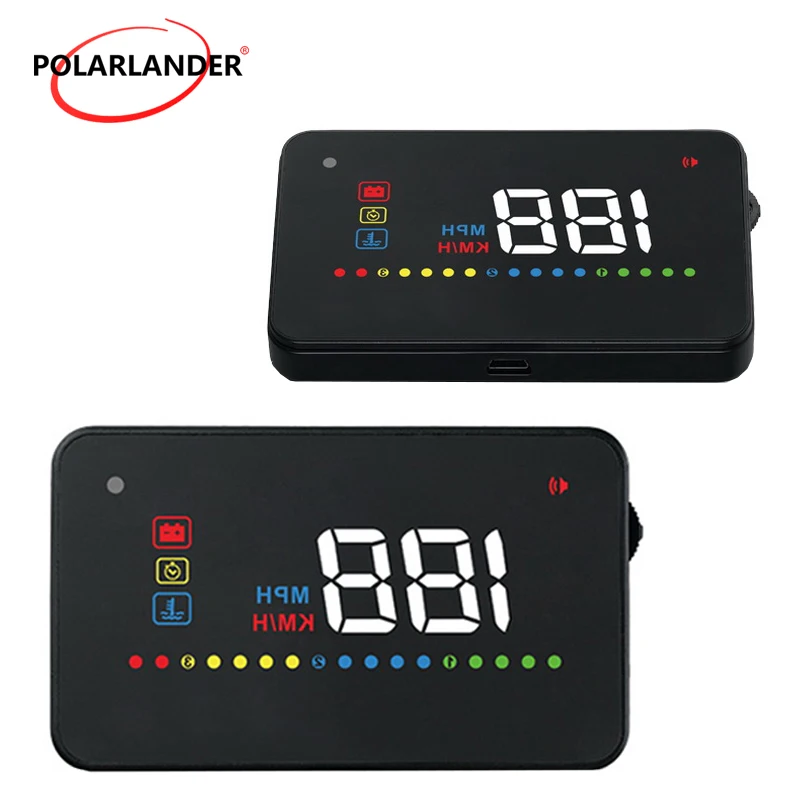

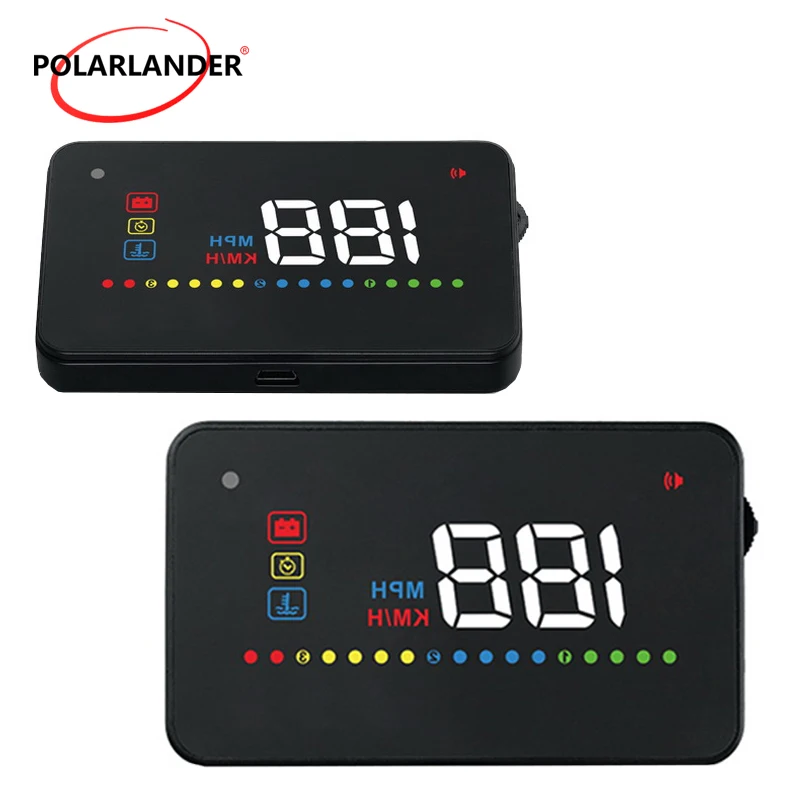

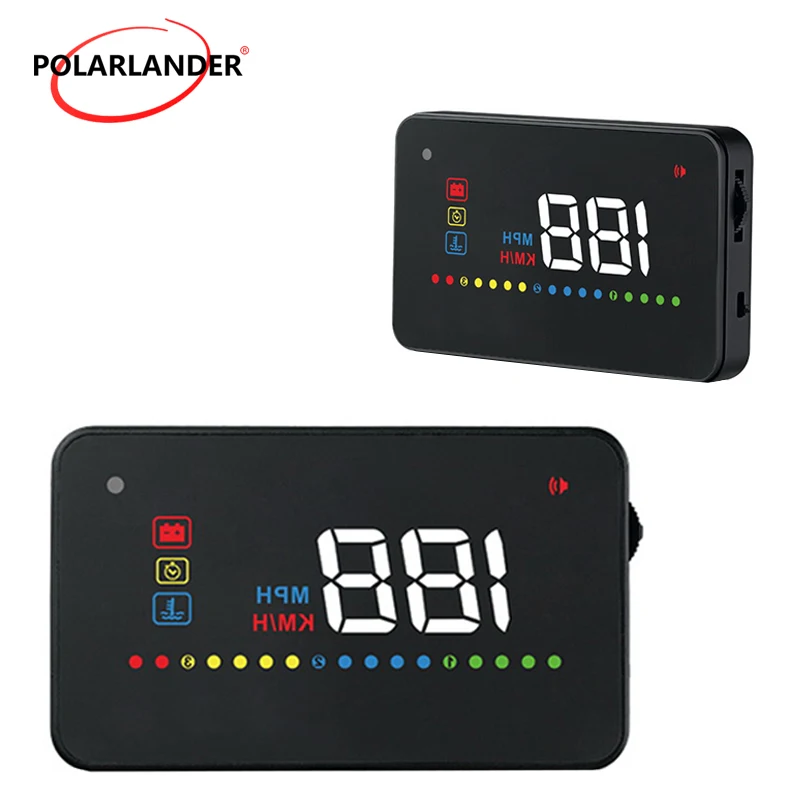

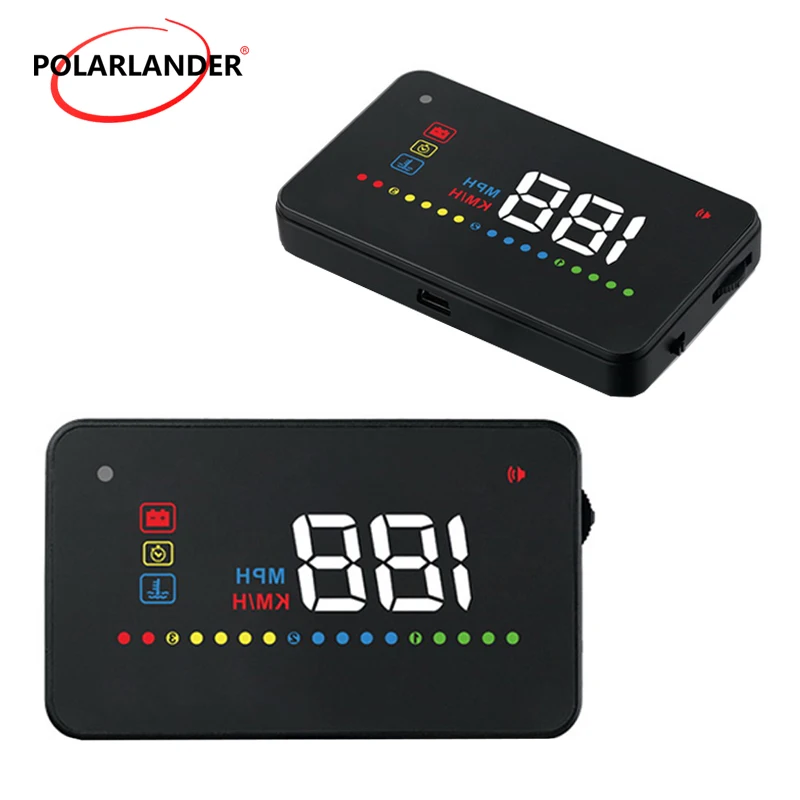

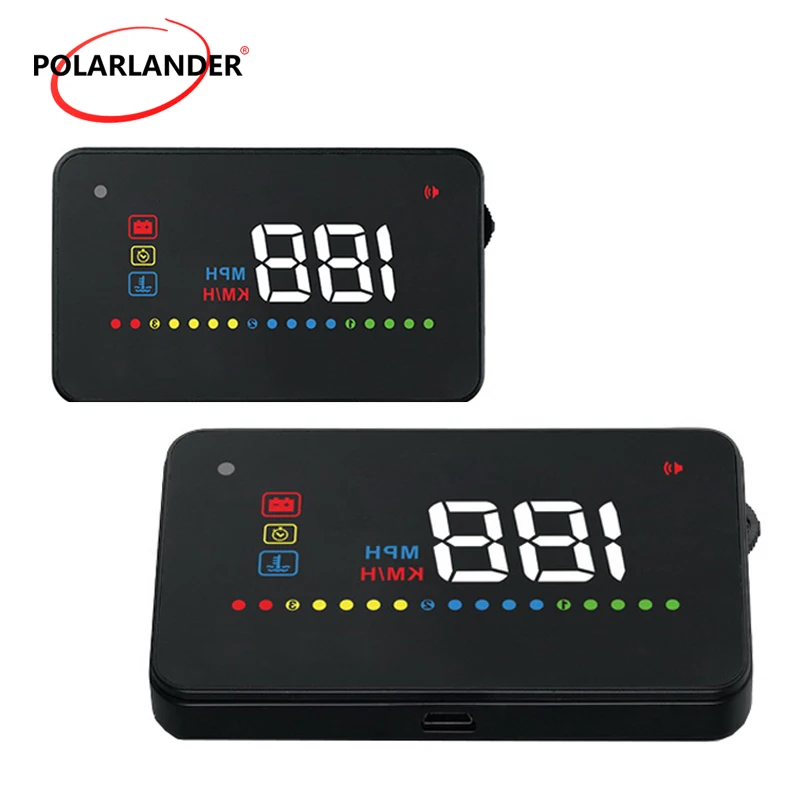

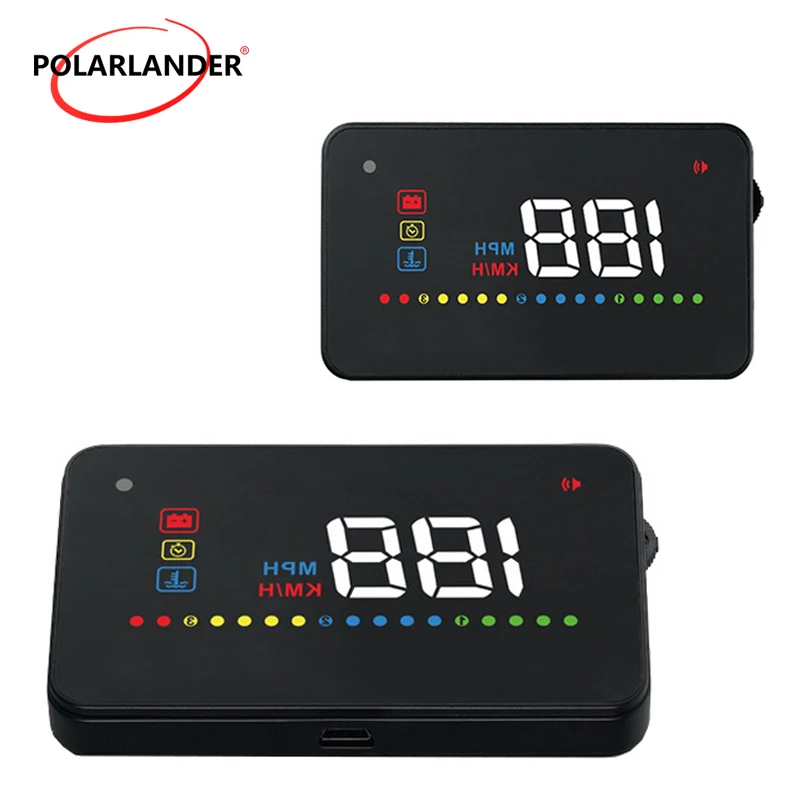

Автомобильный проектор на лобовое стекло A200 диагональ 3 5 дюйма OBD2

Автомобильный проектор на лобовое стекло A200 диагональ 3 5 дюйма OBD2

Головой вверх Дисплей

Руководство пользователя

Спасибо за покупку HUD A200. Этот HUD предназначен для отражения информации о вашем транспортном средстве на лобовое стекло, предлагая более безопасный опыт вождения днем, а также, что более важно, на высоких скоростях и во время ночного вождения. Поскольку он устраняет необходимость того, чтобы драйвер окунул голову, чтобы просмотреть кластер инструмента. Установка этого устройства позволит вам более эффективно контролировать свою скорость, это полезно для начинающих водителей, а также опытных водителей в потенциальном избежании превышения скорости.

HUD основной Особенности:

1. Подключи и играй подключение с любым OBDII или EUOBD способным транспортным средством;

2. Экран 3,5 дюймов HD дисплей

3.Многоцветная конструкция делает экран более насыщенным и легче читать

4. Нано-технология для устранения двойных отражений, более четкая.

5. Богатое содержание: скорость, об/мин, температура воды, напряжение, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, сигнализация с усталостью, свободное переключение между километрами и милями.

6. Автоматическое включение/выключение: HUD Пуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; Сохранение режима ручного переключения, более легкое управление HUD.

7. 5-уровневая регулировка яркости, автоматический и ручной режим регулировки яркости

8.Автоматическая и Ручная настройка для высокотемпературной сигнализации

9.Автоматическая и ручная регулировка низкого напряжения

10.Автоматическая и ручная регулировка для усталости вождения

Дисплей функции

1.Зуммер (долгое время вытягивайте волновую кнопку, чтобы выключить звуковой сигнал, сделайте это снова, чтобы включить)

2.Скорость,Температура воды, напряжение (короткое нажатие в волновой кнопке может переключить эту информацию)

3.Об/мин (1 значок означает 200r)

4.Скорость блок на миль в час)

5.Блок скорости на км/ч

6.Светильник с датчиком (Автоматически Отрегулируйте яркость в соответствии сОкружающая среда)

7.Напряжение значок

8.Вождении в состоянии усталости сигнализации значок

9.Температура воды при стирке значок

HUD установки:

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2 Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

         Рисунок 1:                                      Рисунок 2:

HUD ключи функция:

1. Вход кабеля OBDII

2. Мощность кнопка

3.Трехходовая волновая кнопка:

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажатия

C. Кнопка Вниз = движение вниз

Вертикально Короткое нажатие на кнопку настройки:

Переключатель температуры воды, напряжения и скорости.

Потяните кнопку настройки для 5s:

Выключите/Включите сигнал тревоги.

Сбросить настройки:

Когда HUD выключается, нажмите кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончился.

Очистите код неисправности:

Включите HUD и ожидая, что он успешно сканирует программу OBD2, долго Вытяните кнопку настройки, полный экран будет включен, и это означает, что очистите коды неисправностей завершены. Удерживайте кнопку снова, чтобы выйти

Значение спидометра автомобиля было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. Так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. Расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не такое, как у вашей приборной панели, вы можете войти в настройки меню для настройки значения HUD, затем информацию о дисплее HUD

Войти в меню настройки

Есть 3 направления для волновой кнопки: вверх, вертикально, вниз.

Вертикальные Длинные нажатия для 5s, чтобы войти в настройки меню, вертикальные короткие нажатия для увеличения опции меню, вверх и вниз волновая кнопка для увеличения или уменьшения значения параметра. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Меню

Параметры

Диапазон регулировки

Объяснение

Значение по умолчанию

1

Скорость

В переменного тока, 50-150

Если скорость не правильная:

Вверх или вниз Кнопка настройки для регулировки

107

2

Яркость регулировки

0-5 лет

0 для автоматической регулировки яркости, 1-самый темный, 2-5 становится более ярким (свет будет ярче в соответствии с цифрами, 5-самый яркий)

0

3

Сигнализация о высокой температуре воды

В переменного тока, 50-150

Он будет сигнализировать, как только

Температура воды до 120

120

4

Оповещение о низком напряжении

100-150

Он будет оповещаться при напряжении менее 11 В.

110 средства 11v

110

5

Оповещение о соотношении об/мин

10-75

Значение по умолчанию для сигнализации об/мин составляет 50, при вождении более 5000 об/мин HUD даст сигнал об/мин. Вы также можете настроить значение по умолчанию.

50

6

Оповещение о превышении скорости

0-199

Значение по умолчанию составляет 150, он будет оповещаться, когда скорость достигает 150.

Если изменить значение по умолчанию на 0, это означает значение трехуровневого сигнала тревоги (50, 80, 120).

150

7

Усталость вождения сигнализации

0-10

0 означает выключить эту функцию.

4 означает, что это даст усталость при вождении каждый 4 часа

4

8

Скорость блок

1-2

1 = км

2 = миль в час)

1

9

Мощность по напряжению

0-150

Если HUD не отключение питания, то, пожалуйста, подстраиваются под 13,2-14,0 V

132 означает 13,2 v

0

10

Задержка выключения

10-180

Значение по умолчанию для HUD время выключения составляет 10 секунд, когда автомобиль является газовым электрическим гибридом и автоматической системой запуска/остановки, вы можете задержать время отключения (Е. Г. 180s)

10

Использование и установка для отражения пленки:

Использование устройства без отражающей пленки может привести к двойному изображению, которое наблюдал пользователь в зависимости от лобового стекла. Если вы видите двойной слой, это связано с двухслойной конструкцией ветровых стекол, и вы должны установить пленку, следуя инструкциям ниже.

1. Поместите поставляемый нескользящий коврик в нужное положение на приборной панели с HUD сверху.

2. Наблюдение за тем, где HUD отражает положение отражающей пленки.

A. Перед установкой пленки убедитесь, что поверхность чистая и сухая;

B. Снимите защитную сторону с маркировкой (1) и прикрепите пленку к очистка ветрового стекла;

C. После того, как вы'Удовлетворены местоположением с помощью кредитной карты или аналогичного удаления пузырьков или воздушных карманов, которые остаются;

D. Снимите отметку лицевой стороны (2), если вам нужно отрегулировать HUD'S отражение, изменение положения с помощью нескользящего коврика.

Технические параметры:

Температура окружающей среды: -40c- + 80c атмосферное давление 86-106KPa

Относительная влажность: 10% -95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала: "= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

HUD Размер: 9*5,4*1,2 (см)

HUD Вес: 40 г

Раствор для распространенных проблем

1. Экран без дисплея и без электричества

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Не видно четко, когда HUD под солнечным светом, и с двойным отражением.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте пленку отражения на ветровое стекло. И вертикально нажмите на кнопку настройки в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 2 раза в меню 2, отрегулируйте параметр до 5, вертикально нажмите в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям. Или неточную данные

Сделайте сброс.

5. Неточные Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, короткое нажатие на волновой кнопке для переключения между км/ч и MPH

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в опции меню, найдите меню 1, параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6. Настройка HUD для ASS (автоматическая система запуска/остановки)

Значение по умолчанию для HUD время выключения составляет 10 секунд, когда автомобиль газ-Электрический гибрид и автоматическая система запуска/остановки, вы можете задержать время выключения в меню 10 (с10 секунд продлеваются до 180 секунд.) Если все еще не работает, пожалуйста, установите pПредставленный на напряжение при температуре не выше 13,2 v или 13,6 v, а это означает, что HUD будет выключить Вай-Фай, когда автомобиль напряжения меньше, чем 13,2 v

7. HUD не может выключить питание или HUD может выключить, но перезапуск

Изменить меню 9 ценность для каких-либо один между 13,2 V и 140V
