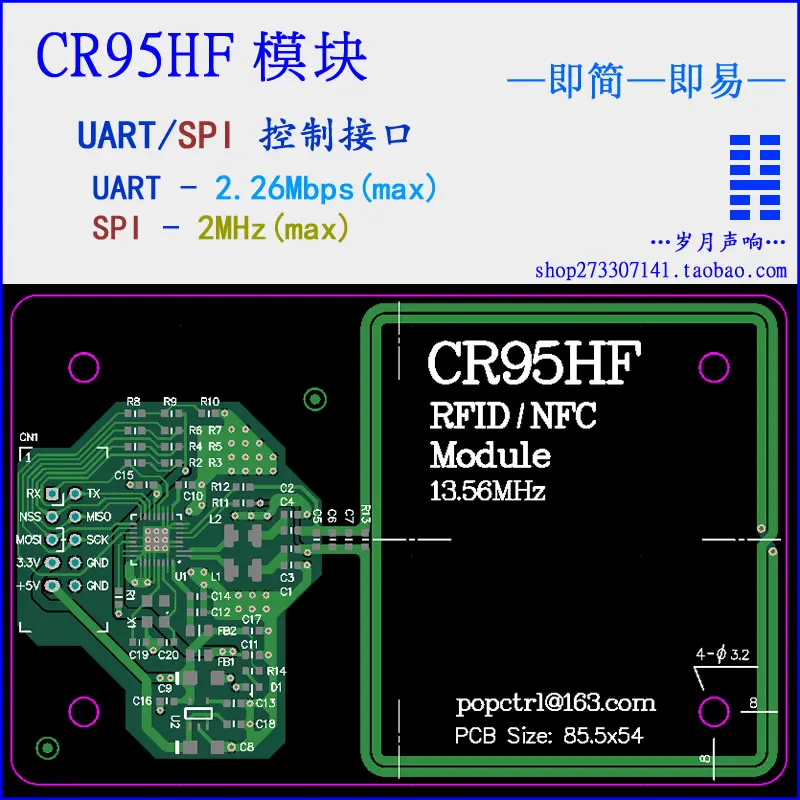

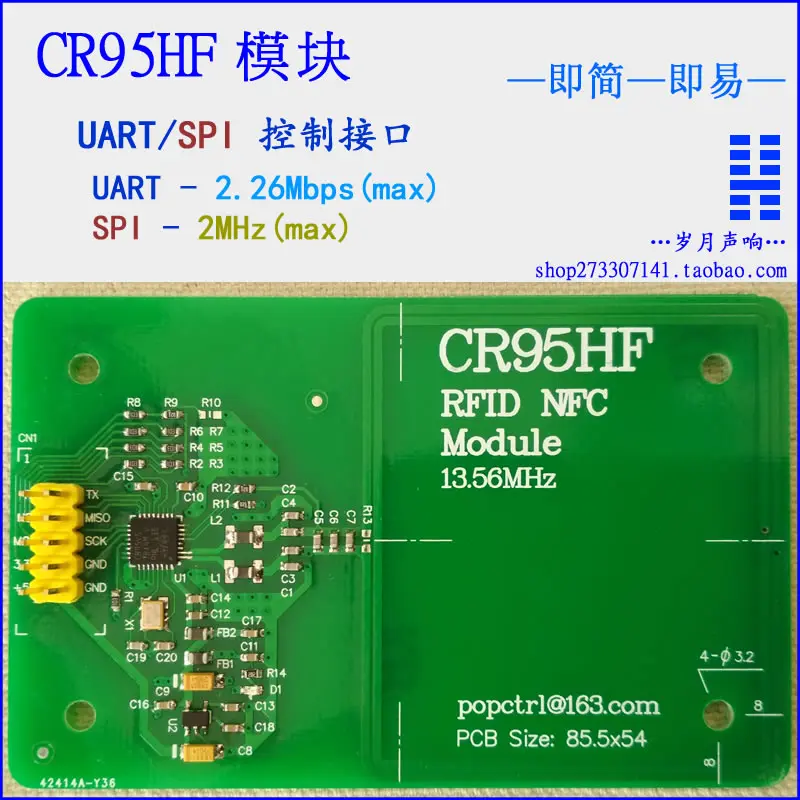

CR95HF Модуль RFID/NFC макетная плата[Точечная ручка]
Пожалуйста, прочтите детали с терпением.Описание нашего магазина:

[Технические параметры]
Модель продукта:CR95HF RFID/NFC модуль
Считайте Расстояние карты (в соответствии с Протоколом, проверьте следующие 3 типа):
(Примечание: качество карты зависит от расстояния и положения)
ISO14443A:D45 мм(В то же время, размер и качество зависит от позиции.)
ISO14443B:D45 мм(В то же время, размер и качество зависит от позиции.)
ISO15693:D70 мм(В то же время, размер и качество зависит от позиции.)
Расстояние записи карты:Для измерения
Рабочий ток: 35 мА (минимум), 40 мА (стандартное значение), 50 мА (максимум) 3,3 В постоянного тока
Ток холостого хода: < 10 мА, 3,3 В постоянного тока
Источник питания модуля: DC5V (плата на чипе SGM2019-3.3V LDO)
Интерфейс управления: SPI/ UART (пользователь может изменить его самостоятельно, изначально устанавливается какSPIИнтерфейс)
Размер модуля: 85,5 мм x 54 мм

[Список доставки]
CR95HF модуль: 1;
S50 (ISO14443АПротокол: 1) Обычный белый; [Примечание: размер карты 85,6 мм * 54 мм]
SRT512 (ISO14443БСоглашение о белой карте): 1; [Примечание: размер карты 85,6 мм * 54 мм]
I-Code2 (Протокол ISO15693) клейкая Гибкая этикетка: 1. [Примечание: размер карты 50 мм * 50 мм]
[Примечание: использование карты 15693 50 мм * 50 мм, расстояние считывания карты D60 мм]

В магазине есть еще один модуль RFID/NFC:
[Расстояние считывания карт]65МмMFRC522-ПаМодульный
[Расстояние считывания карт]80МмMFRC522-PDМодульный
[Расстояние считывания карт]90МмMFRC522-ПлМодульный
[Расстояние считывания карт]100МмMFRC522-SQМодульный

[Расстояние считывания карт]70 ммPN512Модульный
[Расстояние считывания карт]90 ммPN512Модуль:]
[Расстояние считывания карт]100 ммPN512Модульный

[Расстояние считывания карт]90 ммCLRC663Модульный

[Следствие: линия DuPont


/*******Вот конкретная техническая информация*******/
[Покупатели, пожалуйста, сравните сходства и различия между различными ЧИПАМИ RFID/NFC.]
[Магазин не оценивает преимущества и недостатки различных реализаций RFID/NFC, и, пожалуйста, выберите их самостоятельно.]
При выборе использованияCR95HFПокупатель по умолчанию знал о своих преимуществах и недостатках, когда дело доходит до схемы.]

Тип протокола, поддерживаемый CR95HF(Подробности см. В блоке микросхем)
1. Теги ISO/IEC 14443-3 типа A и B
2. Теги ISO/IEC 15693
3. Теги ISO/IEC 18000-3M1
4. Метки форума NFC: типы 1, 2, 3 и 4
5. Метки интерфейса короткого диапазона ST (Шри)
6. Метки интерфейса дальнего действия (LRI) ST
7. Двойной интерфейс ST EEPROM


[Ссылка на Программирование программного обеспечения]

Пожалуйста, обратите внимание на:На данном этапе мы временноНе удается предоставитьДля получения поддержки программирования CR95HF, пожалуйста, обратитесь к официальной веб-программе ST для разработки трансплантации.
Пожалуйста, обратите внимание на:На данном этапе мы предоставляем только аппаратную платформу, используя официальную сетевую программу для отладки/тестирования.

[Об интерфейсе управления]
Модули подключаются по умолчанию с помощью интерфейса SPI. Если пользователю необходимо изменить на интерфейс UART, сопротивление R9 может быть удалено и приварено в положение R10, так что модуль может быть установлен на интерфейс UART.
Источник питания для модуля составляет + 5 В или + 3,3 В, требуется только один из них.
При использовании + 5 В плата нагружена LDO и обеспечивает питание чипа + 3,3 В.
При использовании + 3,3 В Плата LDO не работает.

[Тестовый режим]
Модули тестируются с использованием M24LR-DISCOVERY набора программ разработки компании ST.
Стандартная версия нижней машины: демонстрационная плата CR95HF project v2.1.2 (в рутине есть исходный код)
Версия программного обеспечения главного компьютера: демонстрационная плата CR95HF версии 2.1.1 (программное обеспечение не является исходным кодом)

В рутине STM32F103CBT6 используется для управления CR95HF, а затем для связи с программным обеспечением хоста через интерфейс USB. Для получения более подробной информации см. Документ UM1589 "M24LR-DISCOVERY kit руководство пользователя". Поэтому пользователям необходимо подготовить печатную плату на основе STM32F1xx с интерфейсом USB, но также зарезервировать контактный интерфейс PA2 ~ PA7. Если вы используете другие модели MCU, вам нужно постепенно пересадить рутину.

На аппаратном соединении используется 6 контактов: PA2 ~ PA7.
PA2 и PA3-это контакты UART (используемые в рутине в качестве GPIO) и PA4-PA7 в качестве контактов SPI1.
Плюс 2 контакта питания, всего требуется 8 контактов.

[Соответствующая информация]
Ссылка на облачный диск Baidu с модулем CR95HF:
Встроенный пароль: q51i
