Aoweziic ACS758LCB-100B ACS758 AC/ DC detection over current protection module function Rang:-100A-100A | Обустройство дома
Описание товара

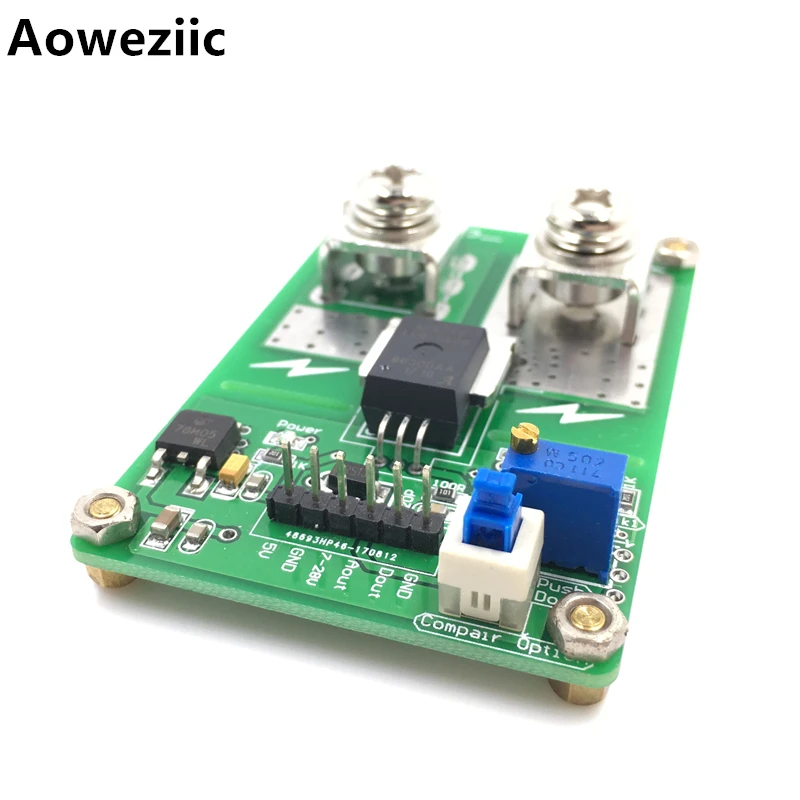

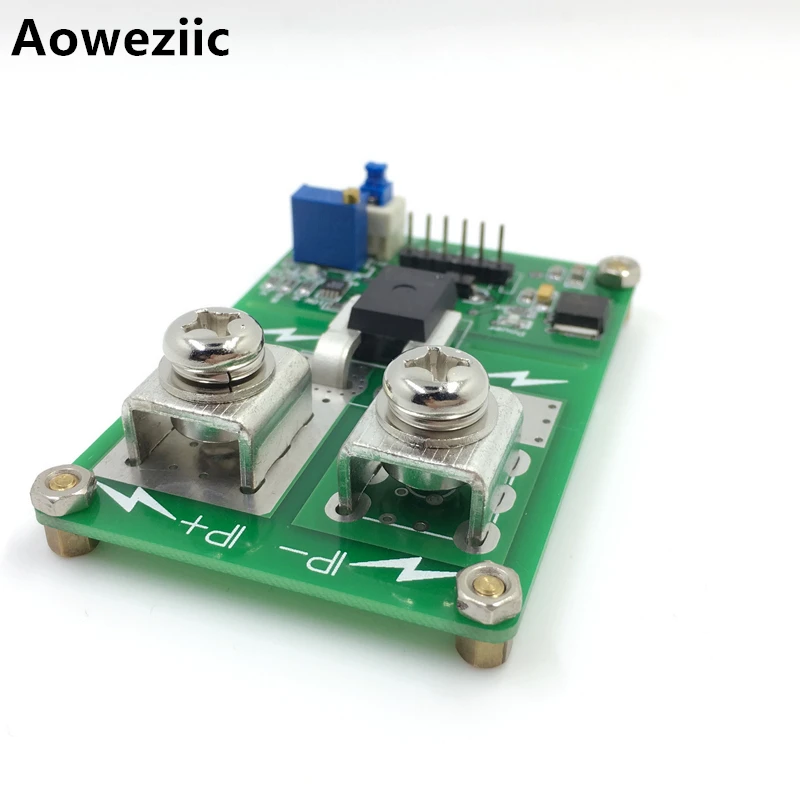

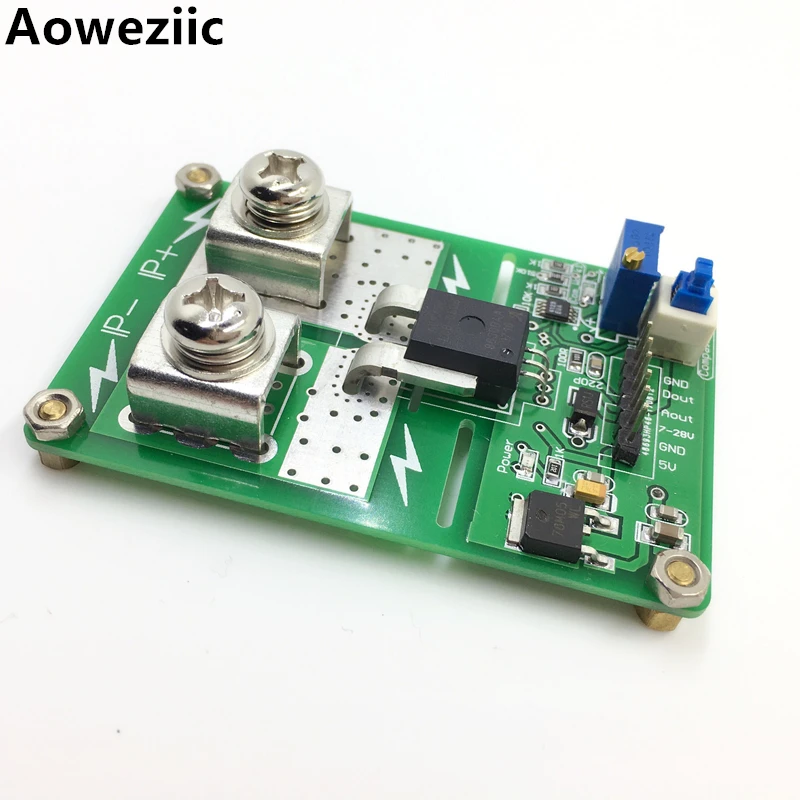

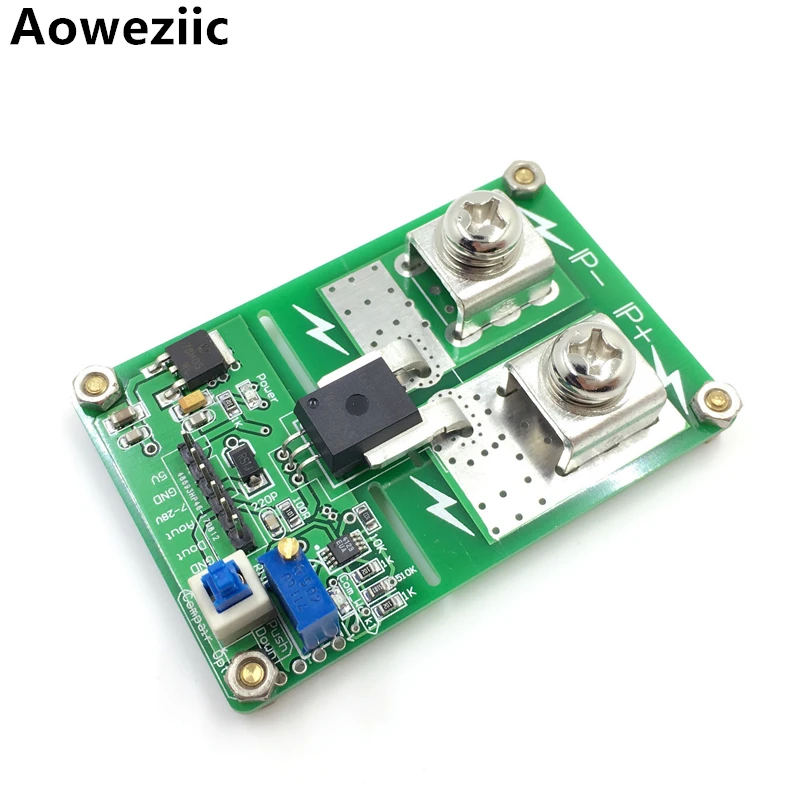

ACS758LCB-100B AC/ DC detection over current protection module （AC/DC current, current detection, over current protection function Rang:-100A-100A） This module uses the following chip, the linearity is different, and the other principles can be used to measure AC and DC current. ACS758LCB-050B; -50A-50A Linearity K=40mV/1mA； ACS758LCB-100B; -100A-100A Linearity K=20mV/1mA； ACS758KCB-150B; -150A-150A Linearity K=13.3mV/1mA； ACS758ECB-200B; -200A-200A Linearity K=10mV/1mA； (1)Electrical parameters
DC power supply voltage: VCC:3.3V-5.5V or 7-28VDC one of the two kinds of voltage is ok; DC power supply current: 11-50mA; Working temperature: -20 temperature to 85 temperature; Isolation voltage: 1.5KV; Detection current range: -100A-100A Over current signal: 1-100A Two types of output signals:
(1) Two types of output signal: Analog output signal ---Aout: the signal is an analog voltage, followed by an op amp, and is suitable for direct connection to the A/D converter. The signal of overcurrent ---Dout: if we need the overcurrent signal should be press the switch button, and connect the comparison circuit function; Aout>Vref---Dout will output 0V low level; Aout<Vref---Dout will output 5V high level.； The benefits of this module are: the response time of 120KHZ is fast; the switch level switching is stable; the over current signal setting can be set by adjustable resistance, and Com_Work1 is used as a critical point indicator. high precision of current; the use of copper connection nose, can be over 100A large current; Application: AC / DC current detection; motor plugging detection; load device works detecting; Plate size: Board size: 7.2cm*4.8cm; optional 35mm Standard Guide.![ACS758 48mm72mm_]()

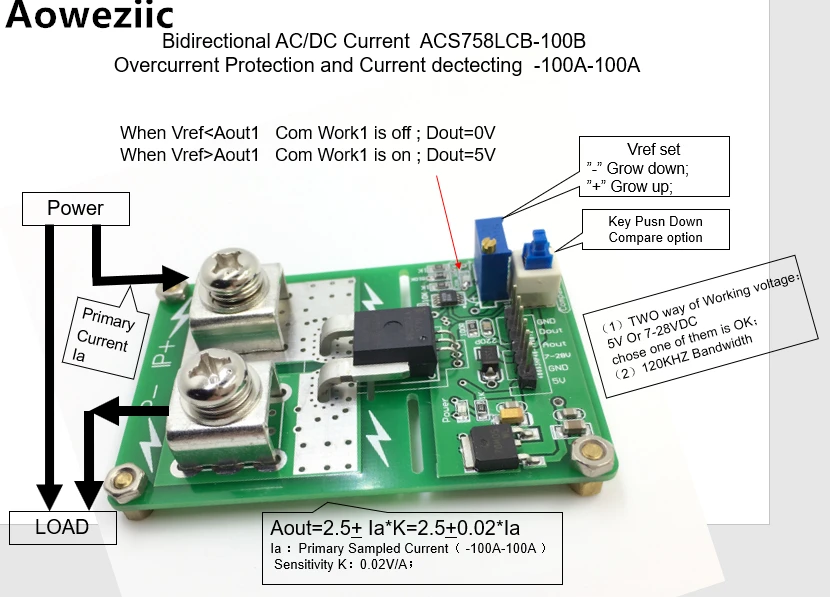

Physical application diagram: ![ACS758LCB-100B_]()
Physical annotation 1 Dimension figure 2 ![QQ20170320125143_]()

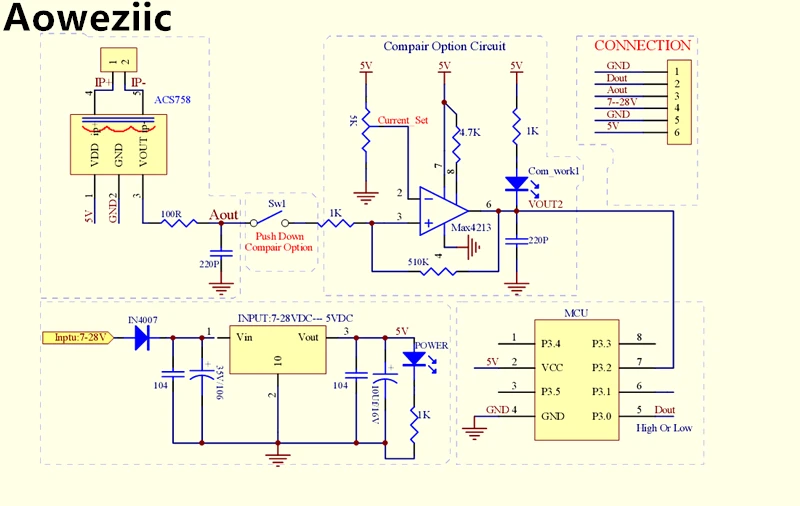

Schematic diagram 3 We detailed the parameters for each model
(2) Over current signal---- Dout
If you use this function, please pay attention to pressing the button down.
How to set the reference voltage is appropriate:
Here we focus on how to set the reference voltage to compare with the actual voltage. (1) Com_Work1 LED indicator lamp When (set current)Vref<Aout1(actual current) Com Work1 is off ; Dout=0V
When (set current)Vref>Aout1(actual current) Com Work1 is on ; Dout=5V (3) analog signal Aout The ACS758LCB-100B linearity K:K=20mV/A, that mean the 1A current corresponds to the change of the 20mV voltage; detect the current (AC or DC) ia: -100A ~ 100A; The output voltage formula: Aout=VCC/2+Ia*K=VCC/2+ (0.02V*Ia) Ia is the current flowing through the wire;
AC current: We take the flow current over 1A as an example to show how much the output voltage According to the formula The output voltage is Aout=VCC/2+Ia*K = VCC/2+(0.02V*ia) =2.5+0.02; The output voltage range is: 2.48V---2.52V, Aout directly connected with the microcontroller AD port![1]()
AC analog signal test waveform fig4 DC current: We take the flow current over 1A as an example to show how much the output voltage According to the formula, The Current forward flow The output voltage is Aout=VCC/2+Ia*K = VCC/2+(0.02V*ia) =2.5+0.02; The output voltage range is: 2.52V,Aout directly connected with the microcontroller AD port![2_]()
![4_]()
DC power supply voltage: VCC:3.3V-5.5V or 7-28VDC one of the two kinds of voltage is ok; DC power supply current: 11-50mA; Working temperature: -20 temperature to 85 temperature; Isolation voltage: 1.5KV; Detection current range: -100A-100A Over current signal: 1-100A Two types of output signals:
(1) Two types of output signal: Analog output signal ---Aout: the signal is an analog voltage, followed by an op amp, and is suitable for direct connection to the A/D converter. The signal of overcurrent ---Dout: if we need the overcurrent signal should be press the switch button, and connect the comparison circuit function; Aout>Vref---Dout will output 0V low level; Aout<Vref---Dout will output 5V high level.； The benefits of this module are: the response time of 120KHZ is fast; the switch level switching is stable; the over current signal setting can be set by adjustable resistance, and Com_Work1 is used as a critical point indicator. high precision of current; the use of copper connection nose, can be over 100A large current; Application: AC / DC current detection; motor plugging detection; load device works detecting; Plate size: Board size: 7.2cm*4.8cm; optional 35mm Standard Guide.
Physical application diagram:
Physical annotation 1 Dimension figure 2
Schematic diagram 3 We detailed the parameters for each model(2) Over current signal---- Dout
If you use this function, please pay attention to pressing the button down.
How to set the reference voltage is appropriate:
Here we focus on how to set the reference voltage to compare with the actual voltage. (1) Com_Work1 LED indicator lamp When (set current)Vref<Aout1(actual current) Com Work1 is off ; Dout=0V
When (set current)Vref>Aout1(actual current) Com Work1 is on ; Dout=5V (3) analog signal Aout The ACS758LCB-100B linearity K:K=20mV/A, that mean the 1A current corresponds to the change of the 20mV voltage; detect the current (AC or DC) ia: -100A ~ 100A; The output voltage formula: Aout=VCC/2+Ia*K=VCC/2+ (0.02V*Ia) Ia is the current flowing through the wire;
AC current: We take the flow current over 1A as an example to show how much the output voltage According to the formula The output voltage is Aout=VCC/2+Ia*K = VCC/2+(0.02V*ia) =2.5+0.02; The output voltage range is: 2.48V---2.52V, Aout directly connected with the microcontroller AD port
AC analog signal test waveform fig4 DC current: We take the flow current over 1A as an example to show how much the output voltage According to the formula, The Current forward flow The output voltage is Aout=VCC/2+Ia*K = VCC/2+(0.02V*ia) =2.5+0.02; The output voltage range is: 2.52V,Aout directly connected with the microcontroller AD port
