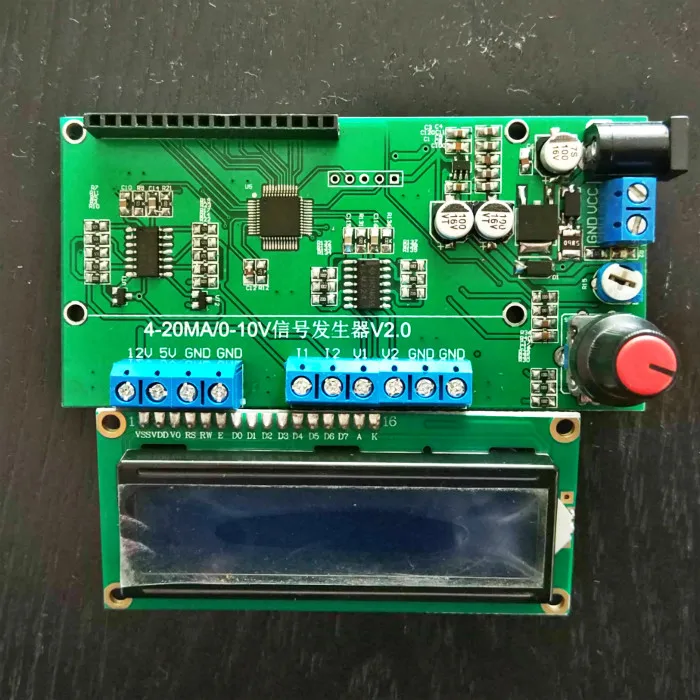

Множественный текущий генератор сигнала может производить 2 дороги 0 ~ 20 мА тока сигнала, 2 от 0 до 10 В. модуль прост в использовании, через кодирование переключателей входных данных, обновление выходного сигнала сразу же.

12 В и 24 В блок питания, вход Энкодера для регулировки данных, настройка данных имеет скорость, индикатор питания света.

С 1602 экранами для подсветки, стандартный LCD1602 интерфейс, с серой регулировкой масштаба.

Низкий Активный ток 0 ~ 20 мА/от 0 до 10 В выход, разрешение дисплея 0.001 мА/0.001 В, точность контроля 0.1 мА/0.1 В.

Низкое входное напряжение, защита от полярности, силовые предохранители.

Низкое может имитировать выход передатчика.

4 и 20 мА/5 В/10 В также можно калибровать 4 и 20 ma/5 В/10 значений, гарантия на выходную точность.

Низкий выходной ток 12 В нагрузка около 300 Ом, рекомендация 100 Ом.

Во-вторых, применение продукта:

1. генератор сигнала

2. Регулирующий клапан

3. стол для калибровки приборов

Три, Интерфейсные спецификации и соответствующая операция:

"I_out1" сказал канал 1 передают текущий выход (от 0 до 20 мА)

"I_out2" сказал канал 2 передает текущий выход (от 0 до 20 мА)

"V_out1" сказал канал 3 передают Выходное напряжение (от 0 до 10В)

"V_out2" сказал канал 4 передают Выходное напряжение (от 0 до 10В)

Вход VCC питания 12 В и 24 В

"5 В" сказал 5 В источник питания

"3.3 В" сказала выходная мощность 3.3 В

"GND" GND говорит общественный конец

Четыре, процесс программного обеспечения:

Пятый, использовать метод и шаги:

Следующая Выходная или Калибровочная сила тока, предлагаемая 100 Ом нагрузки, напряжение нагрузки измеряется с помощью мультиметра, можно вычислить размер выходного тока, например, выход 4 mA нагрузки мысли 4 мА * 100 Ом = 0.4 В.

Калибровка напряжения не должна загружаться, непосредственно подключить калибровку измерения выходного напряжения.

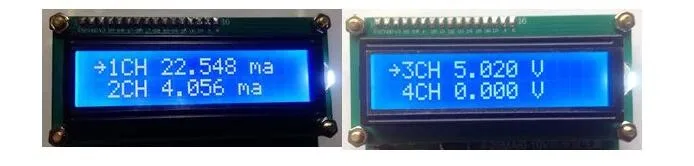

1. загрузочный в страницу выбора канала, опции поворота encoder, эта страница может выбрать 1-4 дорогу 4-20 мА и 0-10 В выходной канал. Нажмите кнопку подтвердить для ввода набора канала.

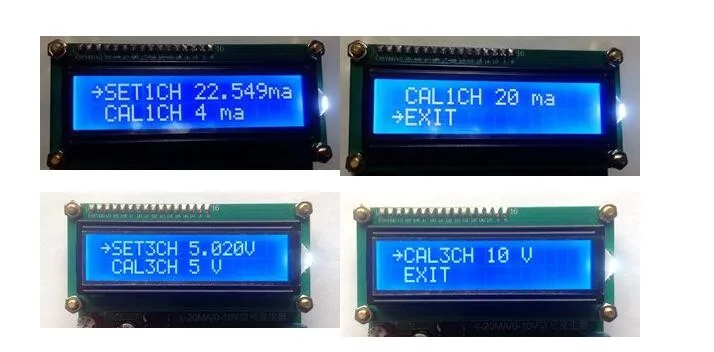

2. установите проект для передачи выходного тока/значения напряжения, установлен, калибровка 4 мА/5 В, калибровка 20 мА/10 В, выход. Выберите Стандартный кодировщик выберите проект, в соответствии с кнопкой подтверждения для ввода настройки. После первых двух параметров настройки выходных данных, две цифры являются настройками выходного сигнала напряжения.

3. setxch Set X канал выходное значение тока. 0.001 мА увеличено по часовой стрелке и против часовой стрелки, чтобы уменьшить 0.001 мА, быстрое вращение увеличилось или сократилось на 0.05 мА в то время. В соответствии с ключом подтверждения текущего выходного значения тока и выходом к шагу 2 интерфейс. Выходной ток-это значения отображения канала. Рисунок сказал значение текущего значения канала, рисунок 2 сказал три канала три значения выходного напряжения.

4. Выходная величина X-канала 4 mA calxch калибровки, обеспечивает точность вывода 4 mA. Здесь 1.001 Ма говорит, что нынешние стандарты 4 mA выходные данные большие, требуется до минус 1.001 мА выход-это стандарт 4 мА. Эксплуатация и 3 шага. Рис. a калибровка, указанная в канале 4 ma, калибровка на рис. 2 говорит о трехканальном значении 5 В. на выходе фиксируется 4 мА/5 В, если вам нужен выход 4 mA/5 В, а именно-можно непосредственно использовать эту функцию.

5. Калибровка calxch X-канал 20 мА выходных значений, обеспечивает точность 20 ma выходных данных. Вот 1.997 мА сказала, что текущий стандарт 20 ma выход небольшой, требуется добавить 1.997 mA 20 ma выход является стандартным. Эксплуатация и 3 шага. Эксплуатация и 3 шага. Граф один сказал значение калибровочных каналов 20 мА рис. 2 сказал три 10 В калибровка значения каналов. На выходе фиксируется 20 мА/10 В, при необходимости 20 мА/10 В выход, который может непосредственно использовать эту функцию. (после калибровки для регулировки текущих значений выходного значения каждого канала, согласно текущей калибровке 4 мА (5 В) и 20 мА (10 В) Два пункта как линейный выход с соответствующими значениями. Менее 4 мА (5 В), выход ma и 4-0 (5 В) В качестве линейного процесса Выходная сила тока в два часа o 'Close, гарантирует точность вывода. Для преодоления различий устройства и данных дрейф.)

6. текущий интерфейс выхода канала, возврат к Шагу 1, и сохранить текущий набор всех значений. Только для того, чтобы сохранить текущий набор данных, выполнить выход, если установить без запуска выхода, системные данные не сохраняются.
