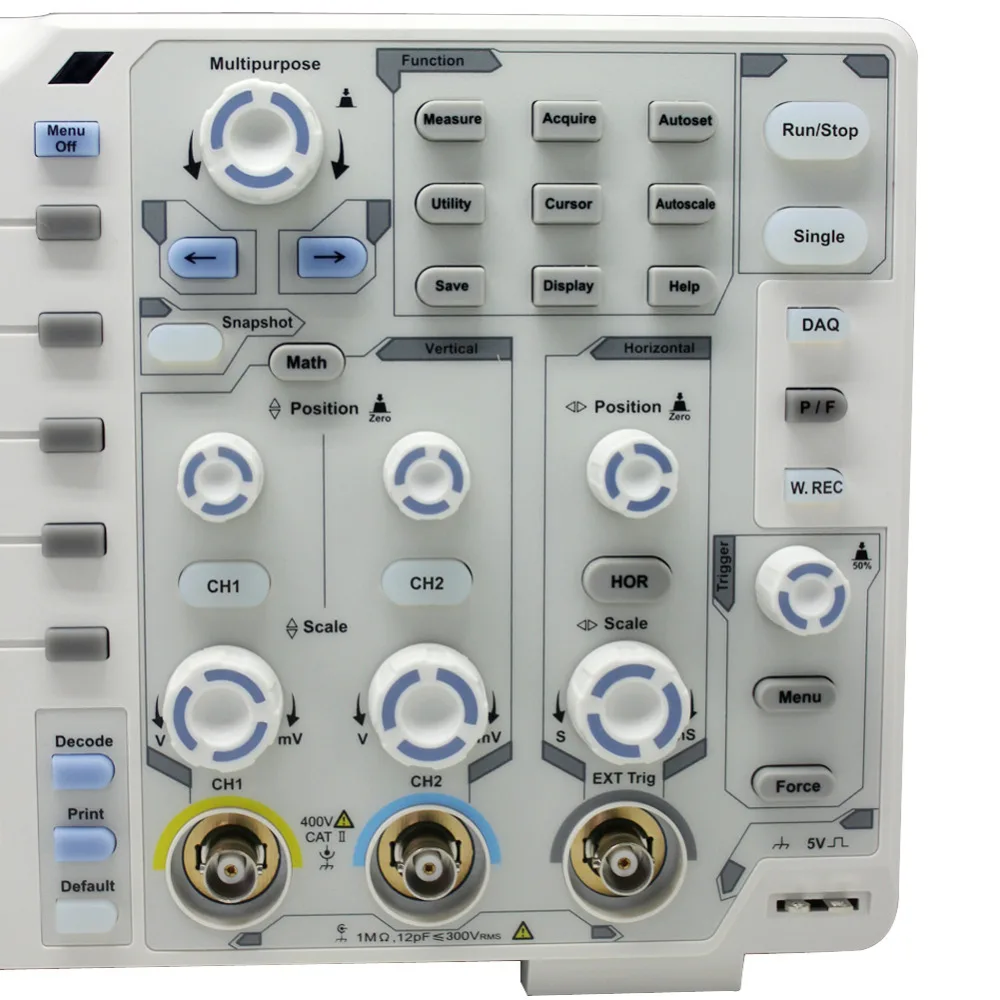

OWON XDS2102A 100 МГц 12 бит цифровой осциллограф ADC с высоким разрешением SPI/I2C/RS232/CAN

OWON XDS2102A 100 МГц 12 бит цифровой осциллограф ADC с высоким разрешением SPI/I2C/RS232/CAN

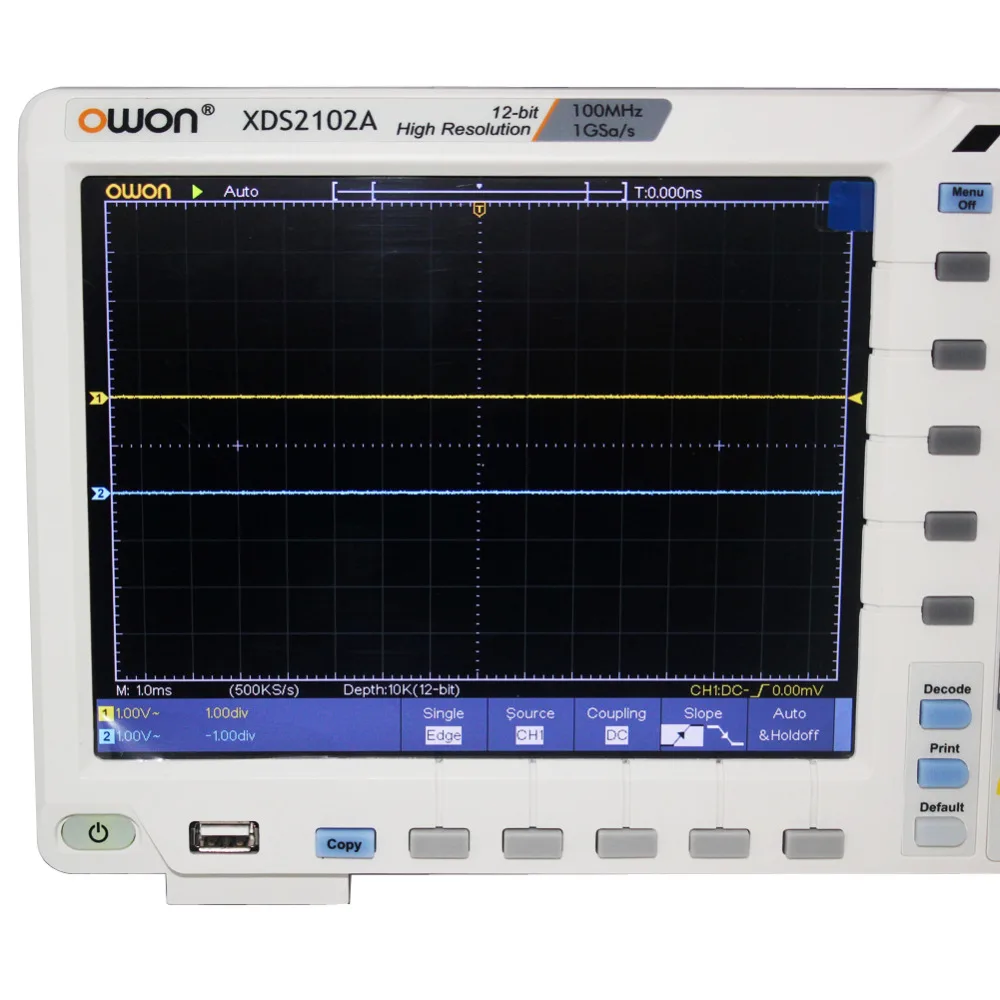

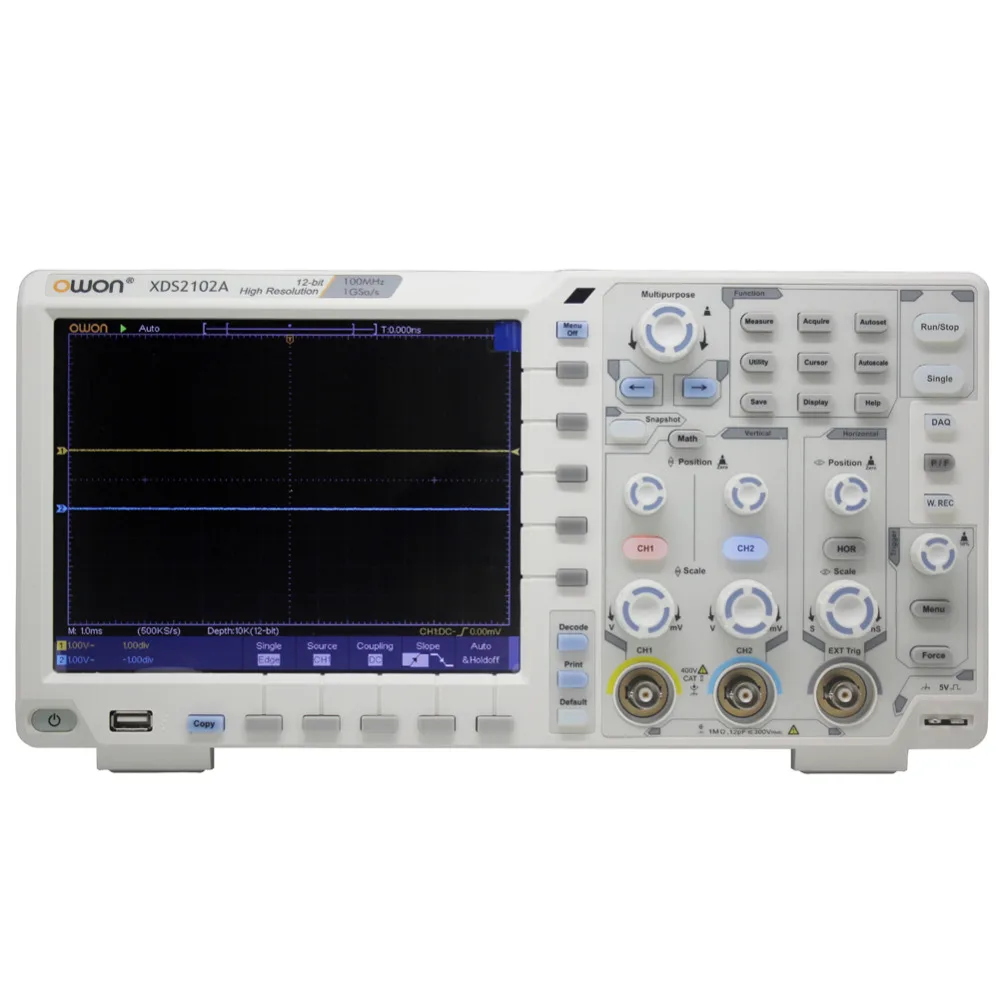

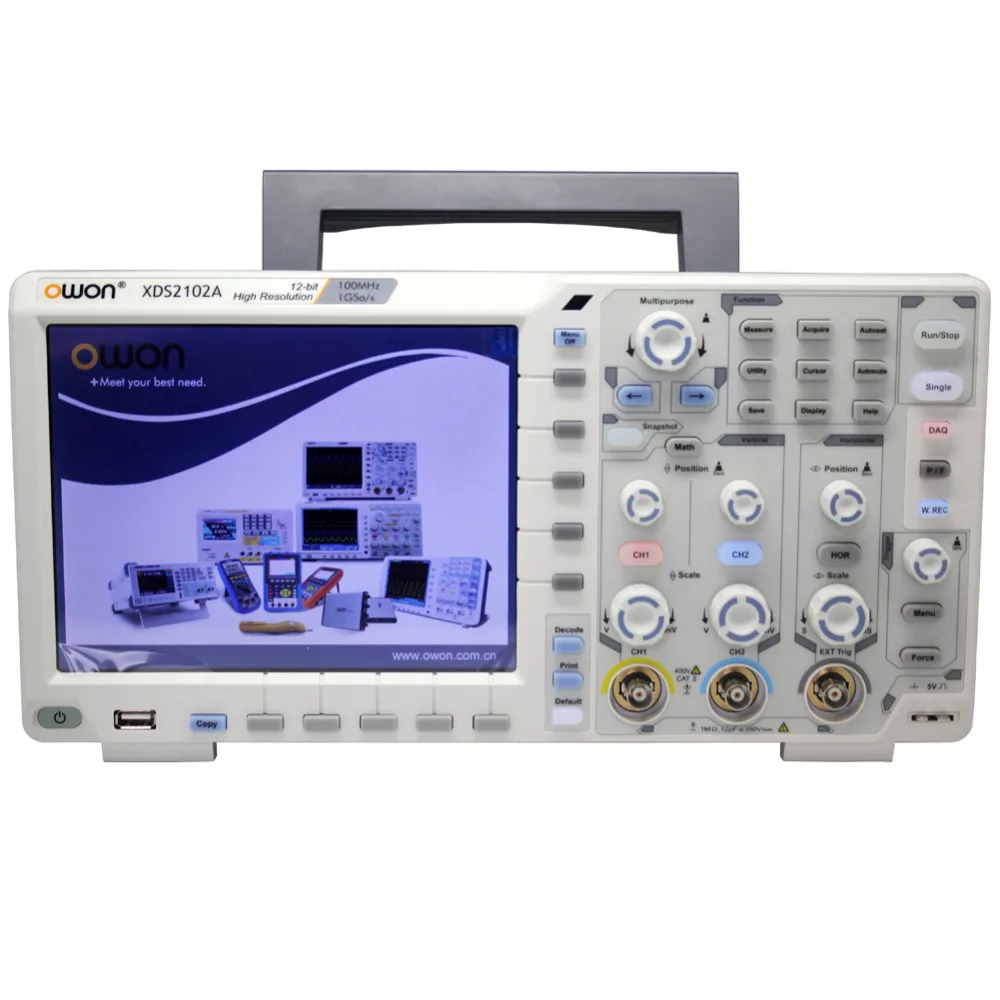

OWON XDS2102A 100 МГц 12 бит с высоким разрешениемADC цифровой осциллограф

OWON XDS2102A осциллограф 12 бит с высоким разрешением 100 МГц полоса пропускания, 1GS/s частота дискретизации 55000 wfms/s частота обновления стандарт с SPI/iec/RS232/CAN декодирование последовательной шины

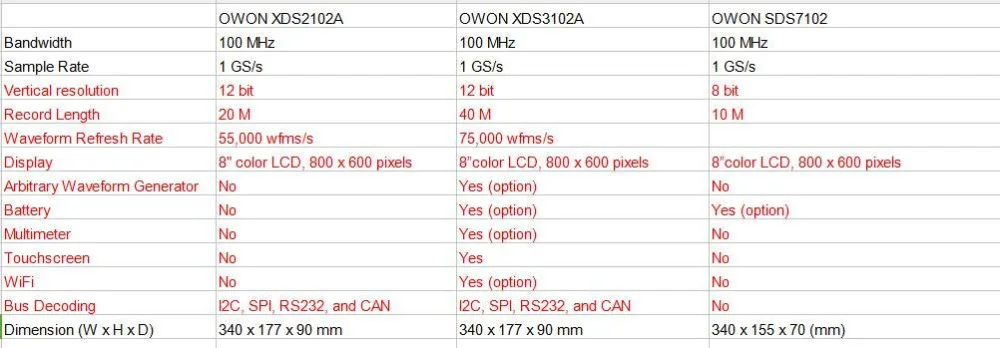

Технические характеристики

Модель

XDS2102A

Пропускная способность

100 МГц

Частота дискретизации

1GS/s

Вертикальное разрешение (A/D)

12 бит

Длина записи

20 м

Сигналов частота обновления

55000 осциллограмм/s

Горизонтальная шкала (s/div)

2ns/div - 1000s/div, шаг на 1 - 2 - 5

Время подъема (на входе, обычно)

≤ 3.5ns

Канал

2 + 1 (внешний)

Дисплей

8 "цветной ЖК-дисплей, 800x600 пикселей

Входной импеданс

1 МОм ± 2%, параллельно с 15пф ± 5пф

Канал изоляции

50 Гц: 100 : 1, 10 МГц: 40 : 1

Максимальное входное напряжение

1 МОм ≤ 300Vrms; 50Ω ≤ 5Vrms

DC усиления точность

± 1.5%

DC точности

В среднем ≥ 16:±(3% Чтение + 0,05 div) для △V

Зонд коэффициент затухания

0.001X - 1000X, шаг на 1 - 2 - 5

НЧ-ответ (переменный ток, -3 дБ)

≥ 10 Гц (на входе, соединение переменного тока, -3 дБ)

Частота дискретизации/Время Реле

± 1ppm

Точность

Интерполяция

Sin (x) / x

Точность интервала (△T)

Одиночный: ±(1 интервал времени + 1ppm x Чтение + 0.6ns);

(Полная пропускная способность)

Среднее> 16: ±(1 интервал времени + 1ppm x Чтение + 0.4ns)

Входное соединение

DC, AC и GND

Вертикальной чувствительностью

1 мВ/div - 10 В/div (на входе)

Тип триггера

Edge, видео, пульс, наклон, Runt, Windows, таймаут, Nth Edge, Logic, I2C, SPI, RS232,

И может

Автобус декодирование

Я2C, SPI, RS232 и CAN

Режим запуска

Автоматический, нормальный и одиночный

Вертикальный диапазон

± 2 в (1 мВ/див-50 мВ/див), ± 20 в (100 мВ/див-1 в/див), ± 200 В (2 в/div - 10 В/div)

Линейная/полевая частота (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

△V и △T между курсоры, △V и △T между курсоры и авто-курсоры

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Automatic Measurement Overshoot, Phase, Preshoot, Rise Time, Fall Time,+ ширина,-ширина, + пошлина,-пошлина, рабочий цикл, задержка

A & rarr;B & uarr;, задержка A & rarr;B↓, + количество импульсов,-количество импульсов, подсчет краев подъема, подсчет краев падения

Сигналов математика

+, -, ×, ÷, FFT

Хранение сигналов

50 сигналов

Lissajou's

Пропускная способность

Полная пропускная способность

Рисунок

Разность фаз

± 3 градуса

Интерфейс связи

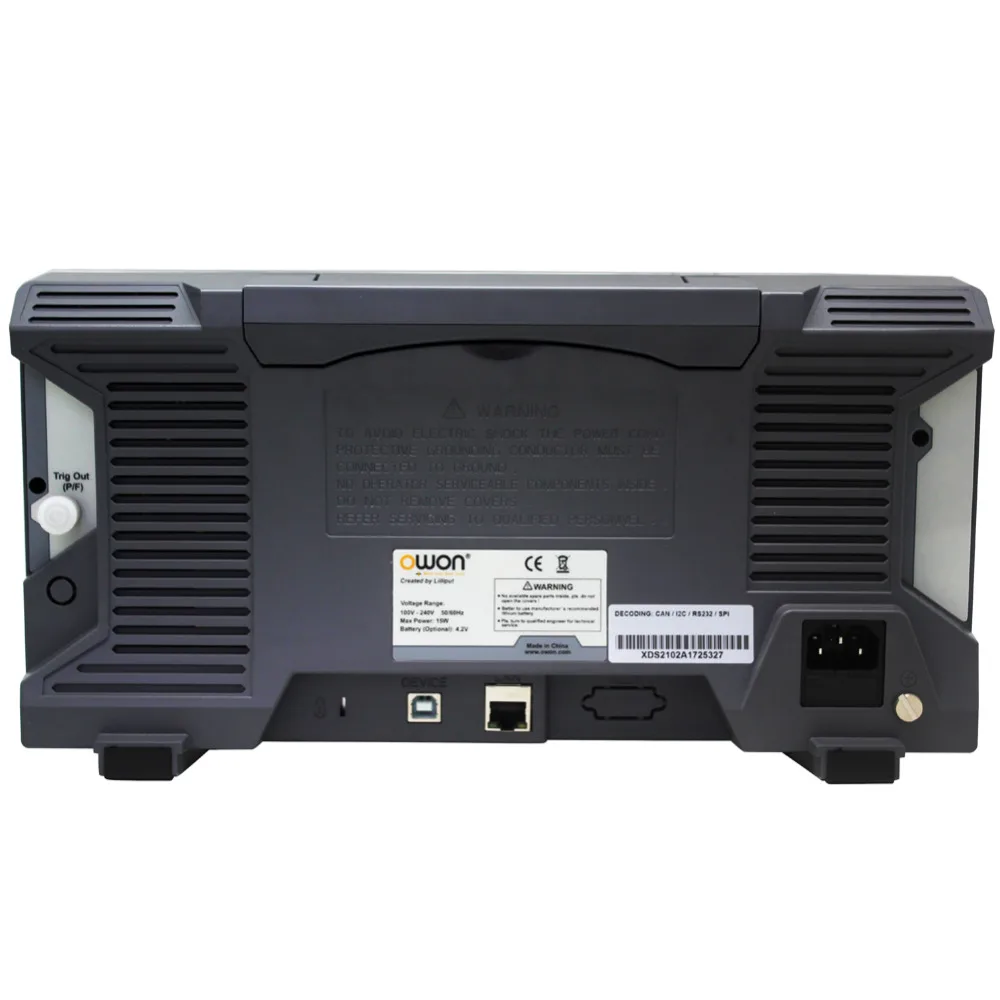

Usb-хост, usb-устройство, usb-порт для PictBridge, Trig Out (P/F), LAN и VGA (опционально)

Счетчик частоты

В наличии

Блок питания

100V - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II

Потребляемая мощность

<15 Вт

Предохранитель

2A, T класс, 250 В

Батарея (опционально)

3,7 в, 13200 мАч

Размеры (Ш x В x Г)

340x177x90 мм

Вес

2,60 кг

Технические характеристики могут быть изменены без предварительного уведомления.

+Применение

Электронная схема отладки

Испытания цепи

Дизайн и производство

Образование и обучение

Техническое обслуживание и тестирование

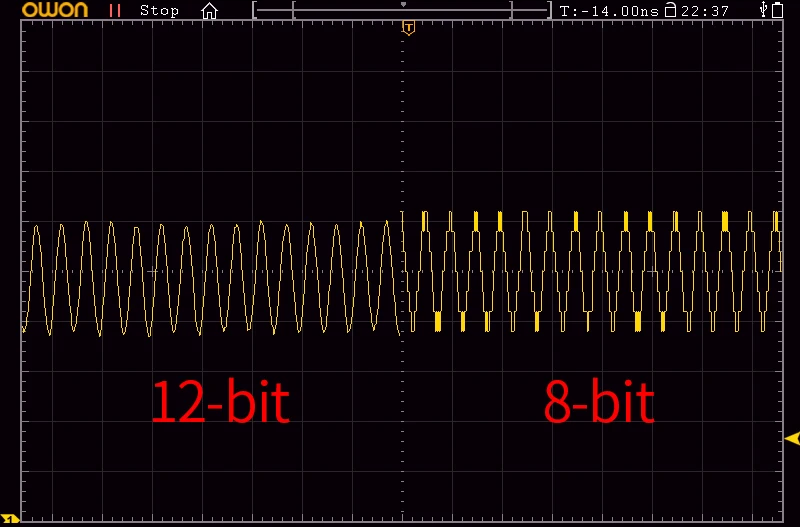

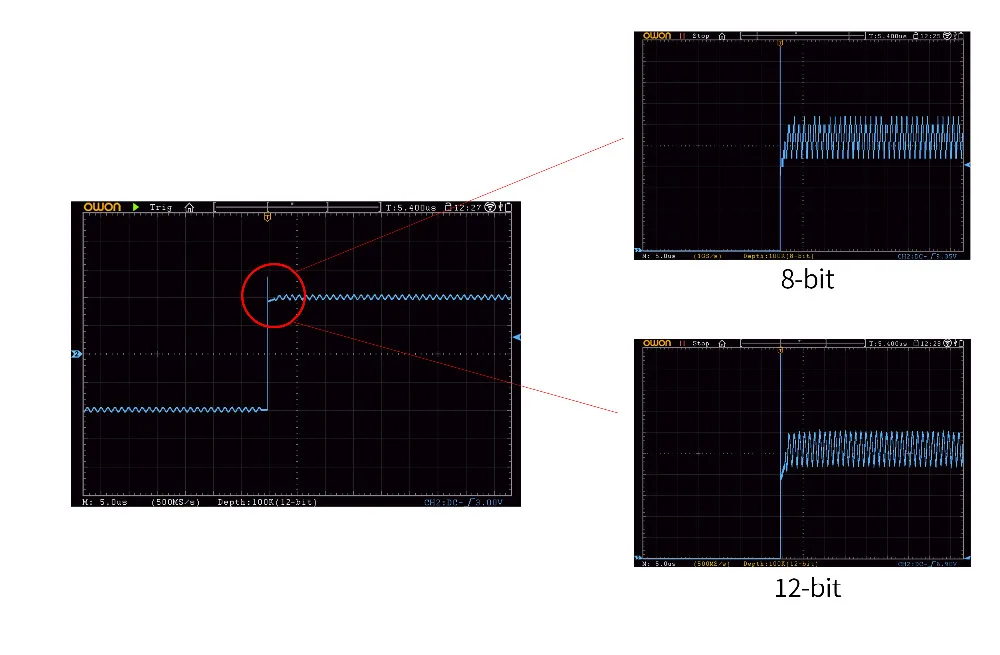

8.12bit АЦП бесплатно

9. Декодирование, включая CAN,RS232 iec, SPI
