Open746I-C посылка A STM32F7 макетная плата разработанная для STM32F746I STM32F746IGT6 MCU объединяет
Описание товара
Плата разработки STM32 предназначена для STM32F746I, имеет MCU STM32F746IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Open746I-C-это разработочная плата STM32, предназначенная для STM32F746IGT6 Микроконтроллер, состоит из материнской платы и основной платы MCU Core746I.
Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.
Что на материнском доске
MCU разъем основной платы: Для легкого подключения Core746I
Интерфейс Arduino: Для подключения щитов Arduino
Интерфейс DCMI: Для подключения камеры
8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)
ЖК-интерфейс 1: Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей
ЖК-интерфейс 2: Для подключения 4,3 дюймов ЖК-дисплей
Интерфейс SAI1:Для подключения звуковые модули
Интерфейс ICSP:Arduino ICSP
SPI1/SPI2 интерфейсы:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.
Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
Интерфейс Ethernet: Для подключения модулей Ethernet
Интерфейс I2S2/I2S3/I2C1: Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
USART1 разъем: USB к UASRT через бортовой конвертер CP2102
Интерфейс QUADSPI:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска
Интерфейс SDMMC: Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
Интерфейс USART3: Легко подключается к RS232, RS485, USB к 232 и т. Д.
Интерфейс CAN2: Для подключения CAN модулей
Интерфейс CAN1: Для подключения CAN модулей
Интерфейс I2C1/I2C4: Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.
MCU контактный разъем: Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
5V DC jack
5V/3,3 V вход/выход: Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
Выключатель питания:Питание от 5VDC или USB подключения USART1
CP2102:Конвертер USB в UART
Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
Джойстик: Пять позиций
Кнопка пробуждения: Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
Кнопка сброса
Джемпер USART1
Светодиодный джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Перемычка для ключейКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Джемпер ArduinoКороткие верхние штифты, А4, А5 используются в качестве AD функции
Короткий нижний штифт, А4, А5 используется в качестве функции I2C
Что на Core746I
Ядро: Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель
Характеристика: Инструкции по одноцикличному DSP
Рабочая частота: 216 МГц, 462 DMIPS/2,14 DMIPS/МГц
Рабочее напряжение: 1,7 V-3,6 V
Посылка: LQFP176
Воспоминания: 1024kB Flash, 320 + 16 + 4kB SRAM
MCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xSPDIFRX, 1xHDMI-CEC
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
1x10/100 Ethernet MAC
AD & DA конвертеры: 3 x AD (12 бит); 2 x DA (12 бит)
Отладка/программирование: Поддержка JTAG/SWD интерфейсов, поддержка IAP
IC42S16400J / IS42S16400J: SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
MIC2075: Бортовое USB устройство управления питанием
AMS1117-3.3: 3,3 V регулятор напряжения
Кристалл 8 м
32,768 K кристалл, Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный
Индикатор питания
Выключатель питания, Питание от 5Vin или USB подключения
Выбор режима загрузки, Для настройки бут0 pin
Интерфейс JTAG/SWD: Для отладки/программирования
Разъем USB, Поддержка устройства и/или хоста
Расширитель MCU pins, VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
Перемычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
Джемпер OTGКороткий Джемпер при использовании USB OTG/HOST
Откройте перемычку для отключения от соответствующего порта ввода/вывода
Фотографии

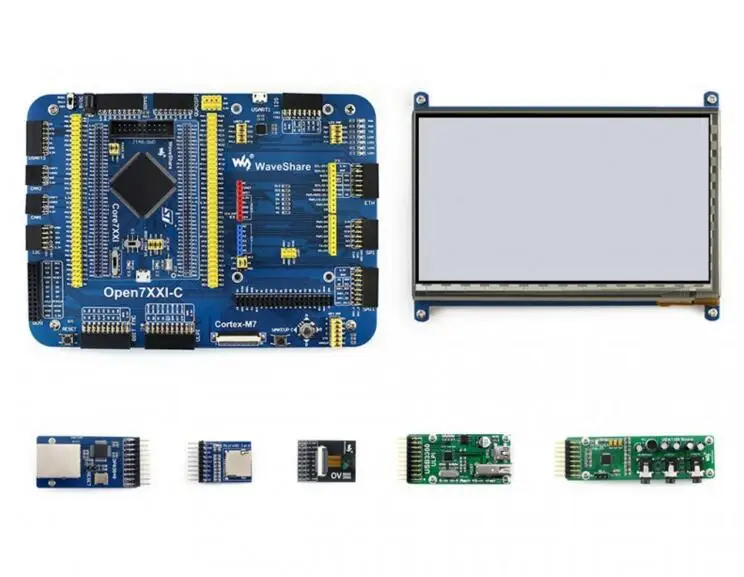

Open746I-C макетная плата
Обзор задней панели Open746I-C
Open746I-C материнская плата
Open746I-C материнская плата
STM32 Cortex-M7 MCU плата
Подключение к различным периферийным устройствам
Подключение к различным периферийным устройствам
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудиоплате
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
Модули на фотографиях только для справки.
Open746I-C не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1. Надпись JTAG
Рис. 2. Коннектор SWD
Ресурсы для развития
Схема
Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
STM32 технические спецификации
STM32 разработка документов
Вики: Www.waveshare.com/wiki/Open746I-C
Размеры
Сопутствующие товары
$16. 31 - $16. 99ST-LINK/V2 (mini), STM программисты и отладчики
$34. 99 - $36. 99ST-LINK/V2 (CN), STM программисты и отладчики
$40. 49 - $42. 99ST-LINK/V2 (EN), STM программисты и отладчикиПосылка
Вес: 0,744 кг
В "Стандартная посылка" И "Комплектующие для досок посылка" Ниже включены.
Стандартная посылкаOpen746I-C макетная плата x 1
Разъем USB типа A для micro B кабель x 1
Штепсельная Вилка USB типа A для micro B x 1
4-контактный 2 в упаковке x 1
Адаптер питания 5 В x 1
Руководство пользователя CD x 1
1.
2.
3.
4.
5
6
Комплектующие для досок посылка7 дюймов емкостный сенсорный экран ЖК-дисплей (F)-1 шт.
DP83848 плата Ethernet x 1
USB3300 USB HS плата x 1
WM8960 аудио Плата x 1
Плата для хранения Micro SD x 1
OV2640 плата камеры x 1
W25QXX DataFlash Board x 1
Usb-разъем типа A для мини-кабеля типа B x 1
Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
Кабель Ethernet x 1
40-контактный FFC × 1 шт.
7 дюймов ЖК-дисплей винтов x 1
