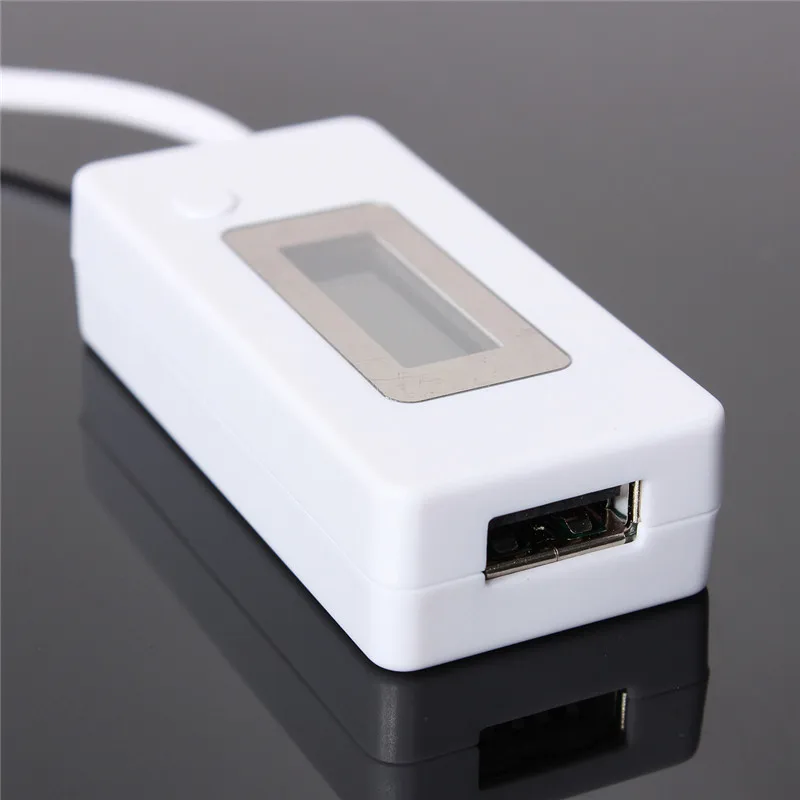

Микро-USB мини креативный USB-тестер с ЖК-экраном портативный измеритель напряжения

Микро-USB мини креативный USB-тестер с ЖК-экраном портативный измеритель напряжения

FОсобенности:

Этот тест может быть usb-зарядным током, напряжением, разрядной емкостью, интеллектуальными устройствами.
Это может быть очень легко найти проблему зарядки цифрового устройства.

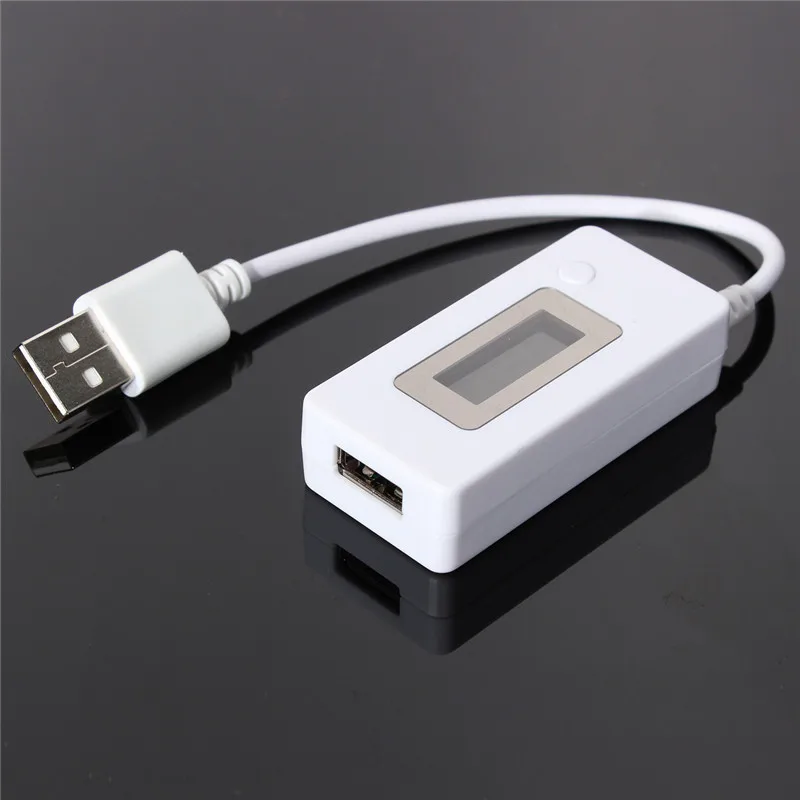

Тестер 3Д размер 58*28,5*15 мм (без кабеля), около 16 см длина линии.
Единственная кнопка на тестере используется для просмотра и тестирования переключателя данных, тестер может хранить 10 групп тестовых данных.

Выходной порт USB может быть подключен к линии передачи данных, разрядному резистору или аналогичному кабельному устройству, включающему функцию передачи данных, данные не влияют на линию передачи данных.
Технические характеристики, напряжение не может превышать 7 В, ток не может превышать 3,5a.
Примечание:В том случае, если напряжение ниже 4,7 V на дисплее прибора или выше, чем 5,3 V, ЖК-дисплей экран начнет мигать, не влияет на использование.

Вот пример для 3A:
Когда вы устанавливаете электоническую нагрузку на модели 3A, ток будет регулироваться шаг за шагом. Это будет стоить вам около 10 секунд, и вы можете увидеть результат изменения процедуры на ЖК-экране. Когда вы видите результат 3А, показанный на ЖК-экране, процесс настройки завершен. Вы можете отключить электронную нагрузку и параметры будут сохранены автоматически.

SСпецификация:

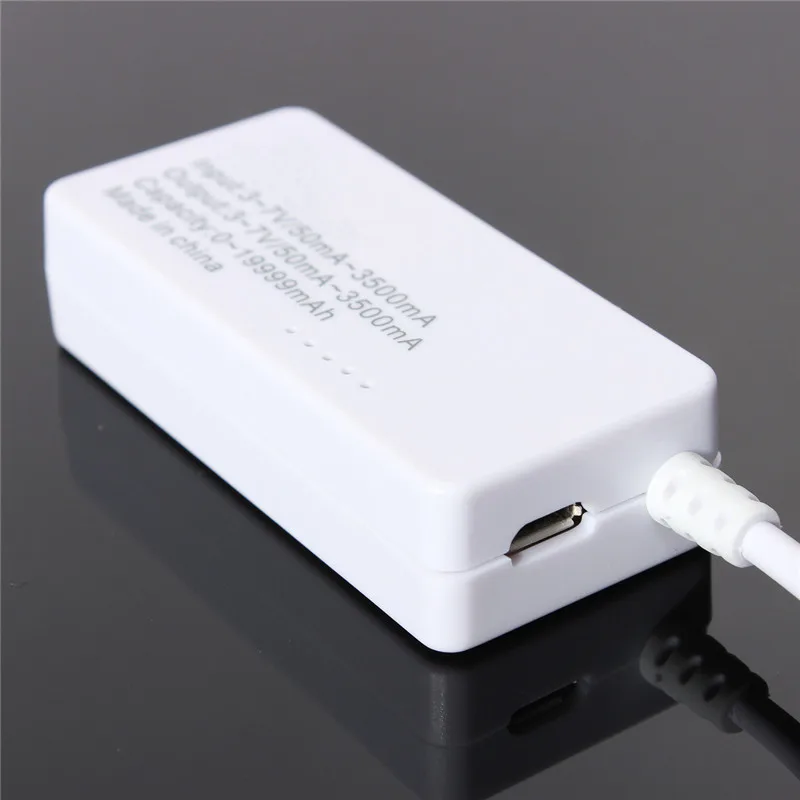

Вход: 3-7 В/50 мА ~ 3500 мА
Onput : 3-7 В/50 мА ~ 3500ма
Емкость: 0 ~ 19999 мАч
Связь Функция: Да
Параметры регулировки: Да
Оборудование для регулировки параметров: одна электронная нагрузка, один источник постоянного тока.
Параметры, которые вы можете проверить: напряжение батареи, ток батареи, значение разрядного конденсатора. (всего десять параметров)

Очистить данные:Нажмите кнопку, пока параметры не изменятся на следующие наборы параметров. Затем отпустите кнопку. Затем будут запущены следующие наборы параметров, и они начнутся с нуля.

Проверьте параметры:Быстро отбивайте кнопку дважды (в пределах 0.5s), затем проверяйте модель. Светодиодный фон будет мигать. Затем вы можете увидеть следующий набор параметров на ЖК-экране. Быстро нажмите кнопку дважды, вы отпустите модель проверки параметров. Светодиодный светильник с подсветкой.

Перенапряжения или под напряжением:Наконечник стрелы будет показан на ЖК-экране, а светодиодный фон будет мигать. Нажмите кнопку и светодиодный светильник не будет мигать. Срок службы 30s.

Включите Модель:ЖК-экран отображает все параметры в течение 1 с, когда вы подключаете источник питания через MicroUSB или штекер USB с проводом. (это проверить, является ли ЖК-экран хорошим или нет). Затем вы можете увидеть параметры, используемые в последний раз (конденсатор и какой набор параметров). Вы также можете увидеть текущее напряжение, ток и перенапряжение или под напряжением.

1. В Зарядное устройство для проверки емкости.
RИтоге:2Разрядный резистор, напряжение 5,27 в, 2,01 а тока, выход 2 в порядке.

1Разрядный резистор, напряжение 5,30 В, ток 1,02 А, показывает, что выход 1A в порядке!

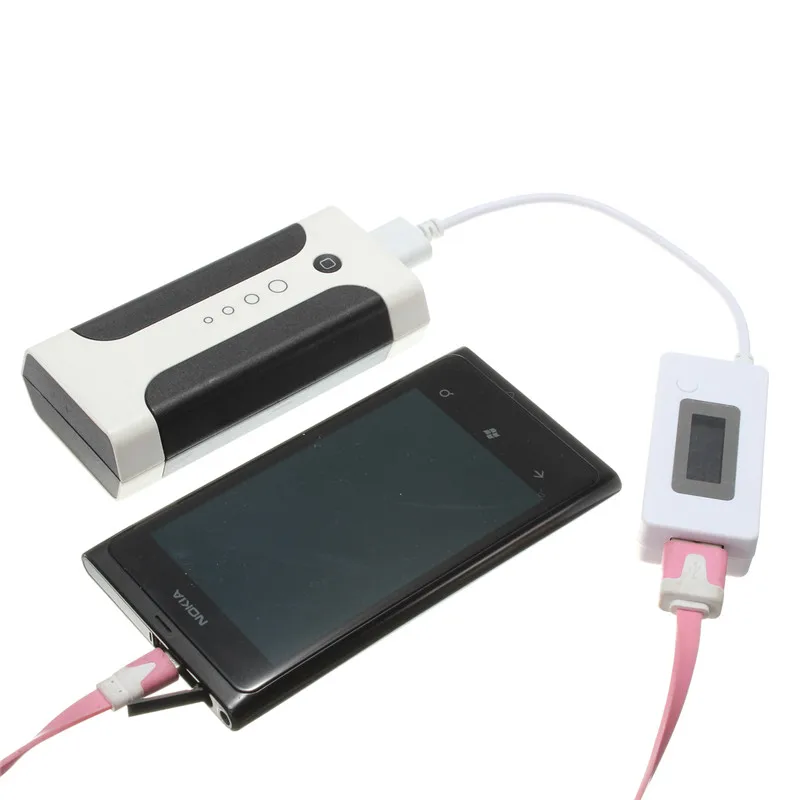

2. Проверка качества линии зарядки.
Возьмите линию зарядки в тестер входного порта micro USB, а затем связать Емкость Достаточно зарядное устройство (рекомендуется тест зарядное устройство выходной ток), а затем получить доступ к соответствующей разрядки сопротивления, соответствующего напряжения. (Общий мобильный телефон зарядное напряжение не менее чем 4,7 V)
Внешняя линия зарядки, доступ после 1A разрядного резистора, напряжение 5,09 в, потеря линии только около 0,2 В (PS: 0,2 & asymp; 5,3-5,09).

Внешняя линия зарядки, доступ после 2А разрядного резистора, напряжение 4,97 в, потеря линии всего около 0,3 В (PS: 0,3 & asymp; 5,3-4,97).

Посылка включает в себя:

1 x ЖК-дисплей USB мини детектор напряжения и тока USB зарядное устройство Тестер
