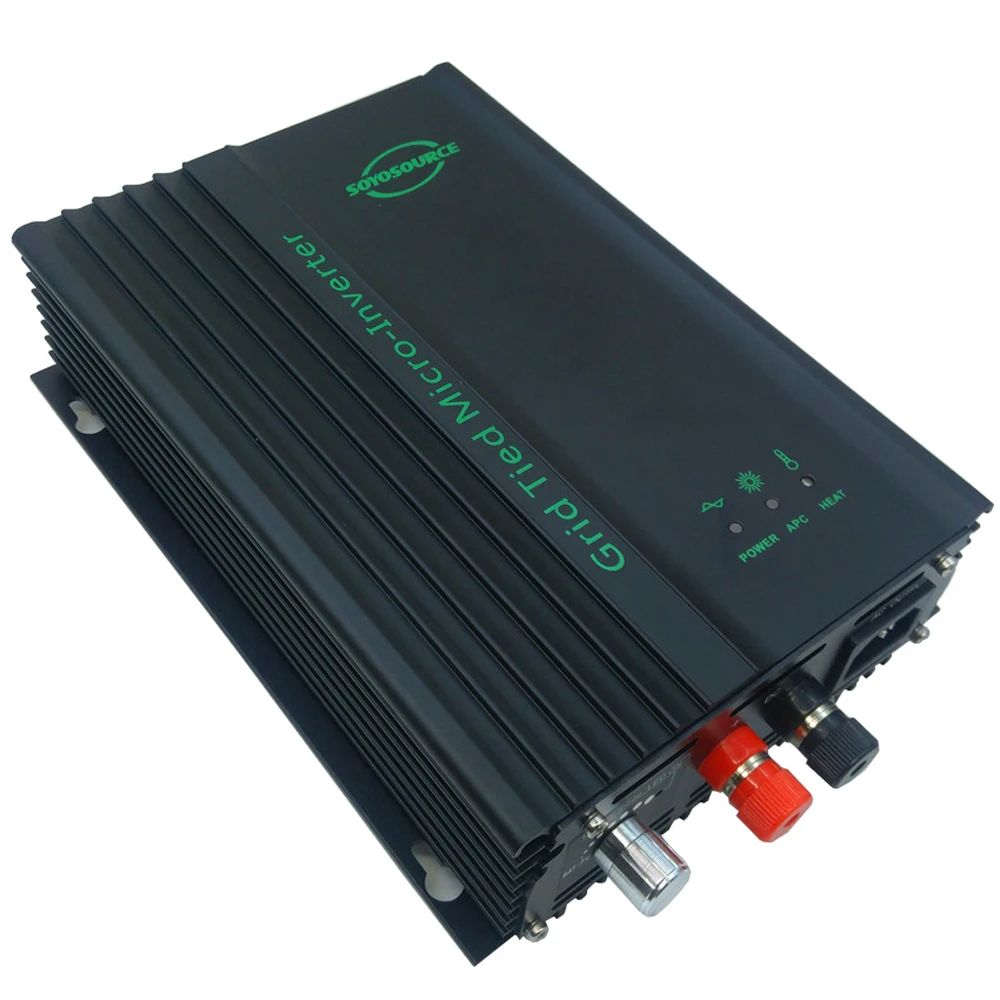

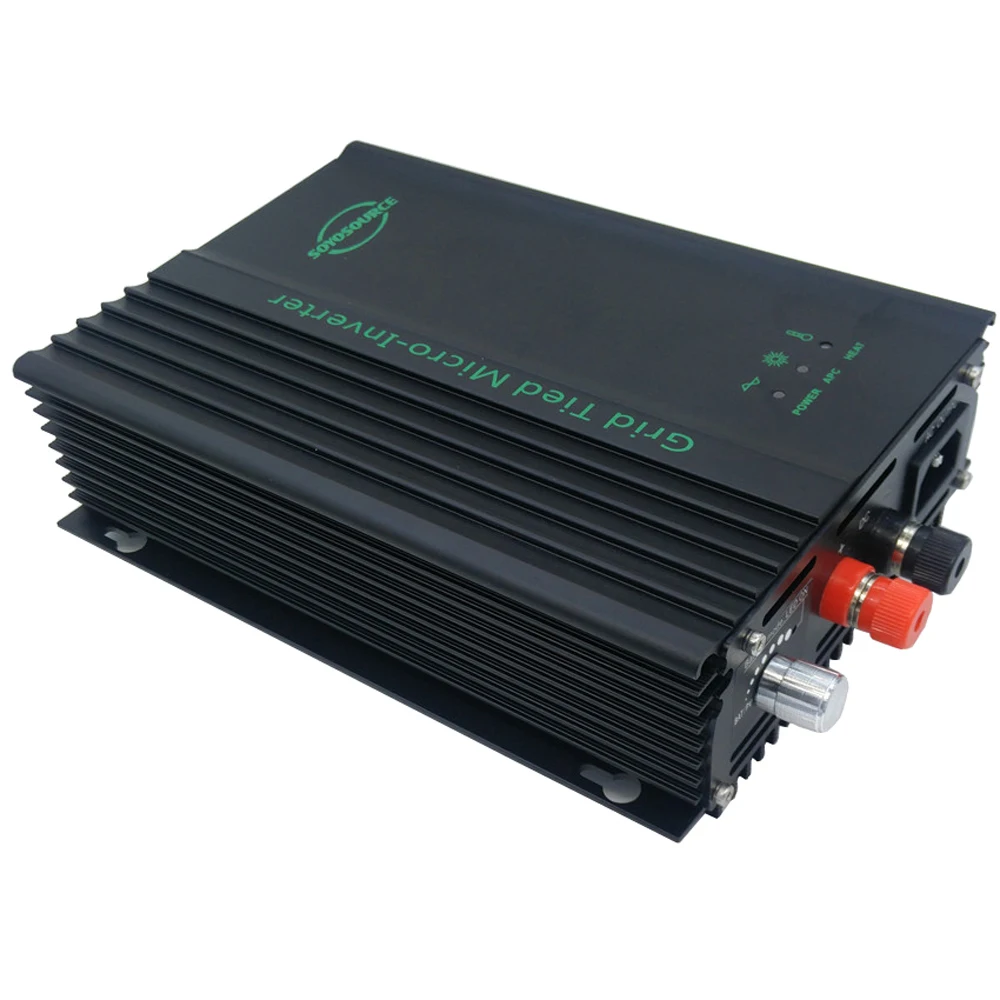

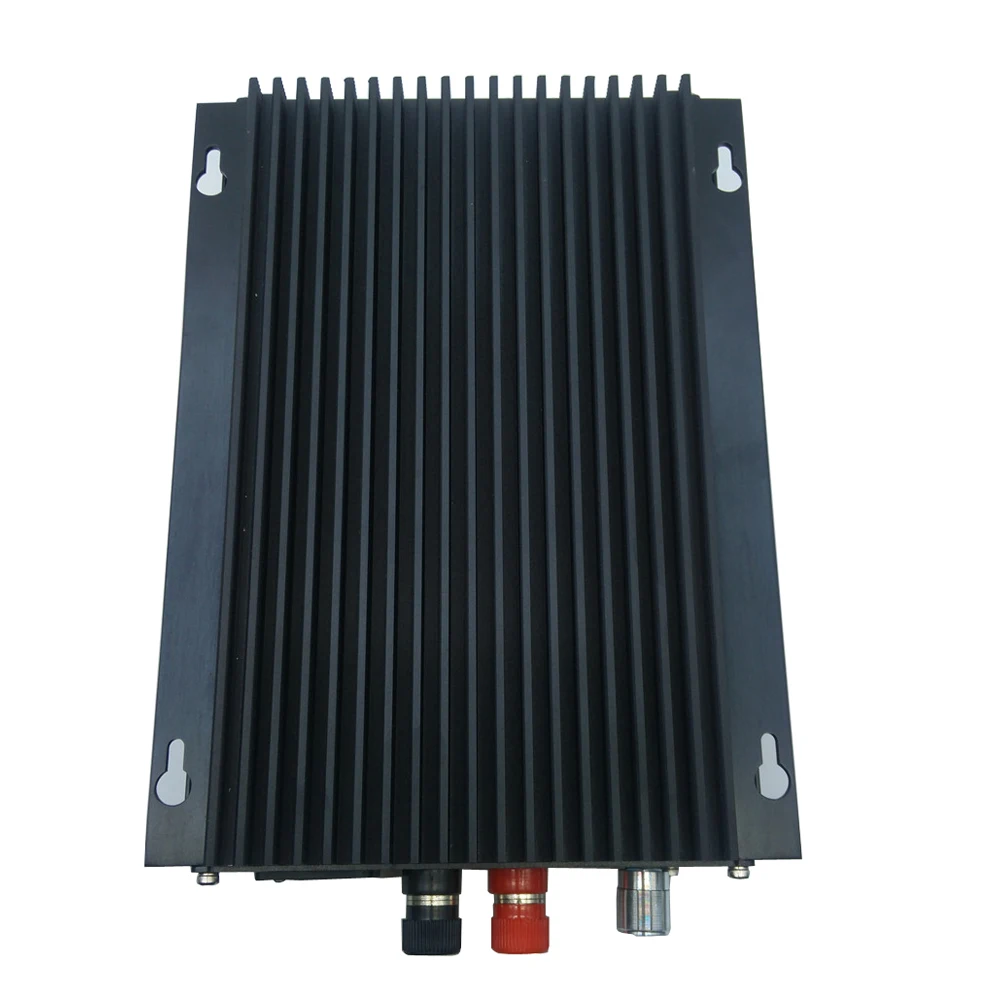

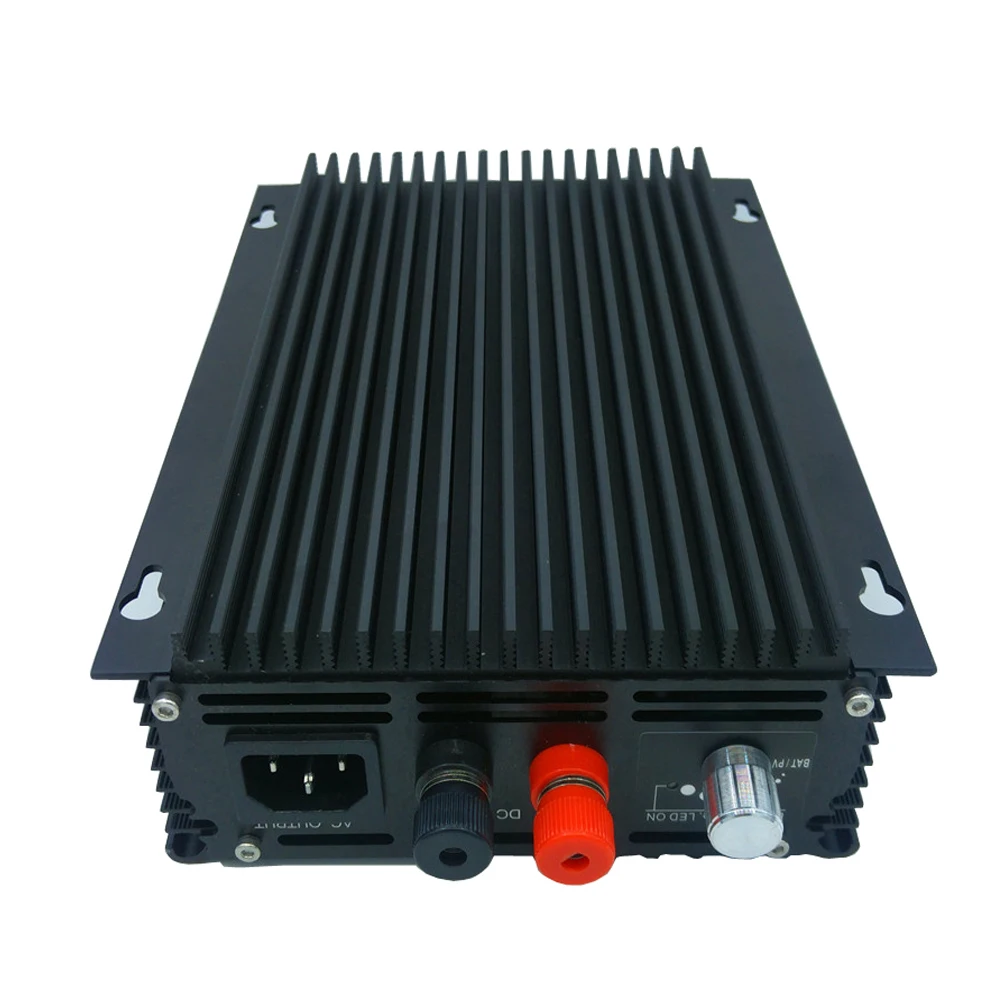

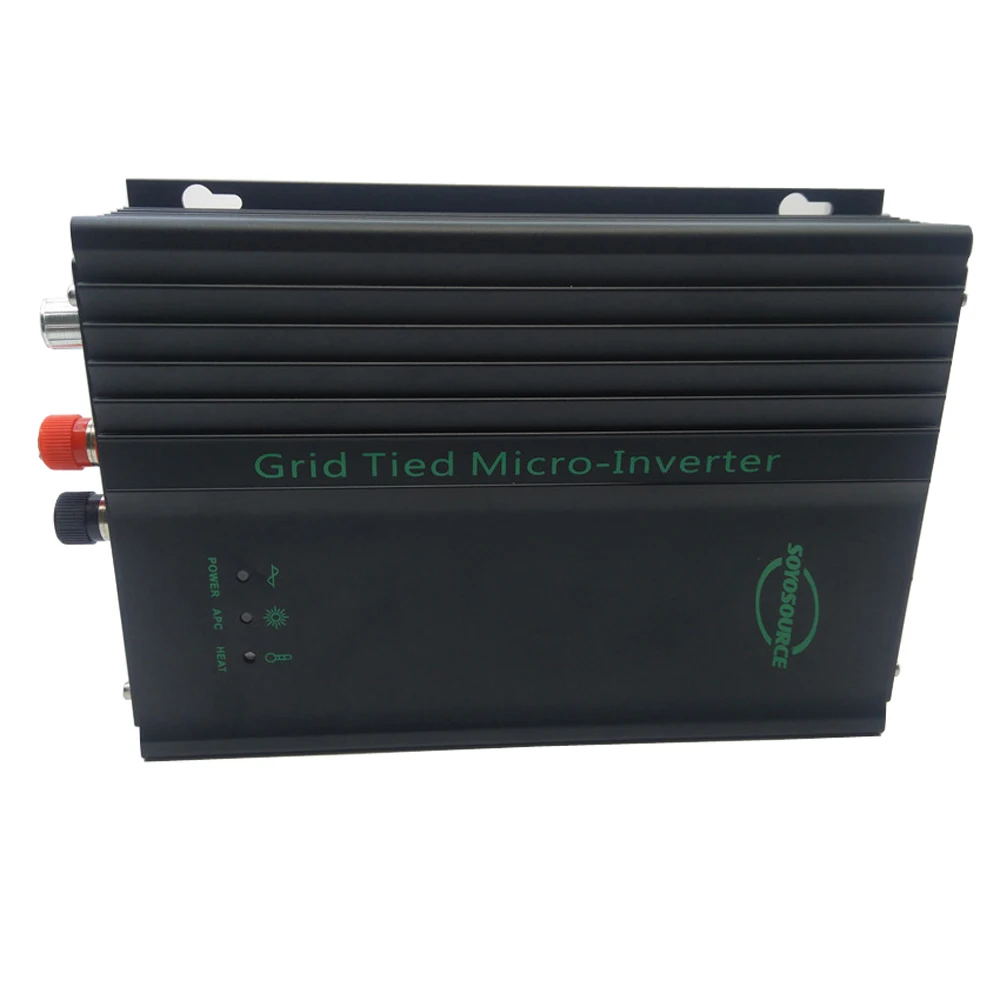

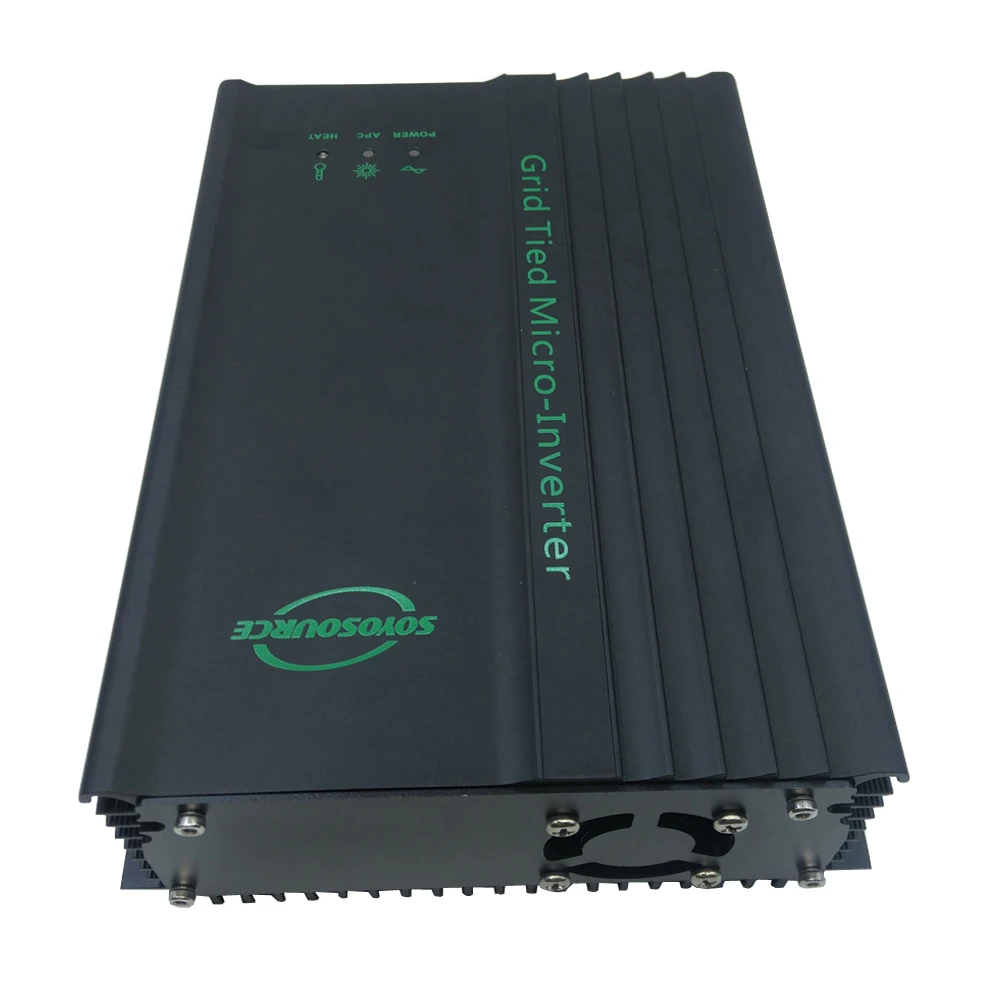

Инвертор для солнечной панели 600 Вт 26 45 В или 24 В|Инверторы и конвертеры| |

Инвертор для солнечной панели 600 Вт 26 45 В или 24 В|Инверторы и конвертеры| |

Технические характеристики:

Номинальная Мощность

600W

Вход (постоянного тока)

PV открытым диапазон напряжения

26 в-45 в

39 в-60 в

55 в-90 в

85 В-130 в

120-180V

Максимальная входная мощность PV (Вт)

7000W

Диапазон напряжения MPPT (V)

22-34VDC

33-47VDC

44V-70VDC

66-100VDC

90-140V

MPP эффективность отслеживания

> 99%

Максимальный ток постоянного тока (A)

30A

20A

15A

10A

10A

Подходит для напряжения батареи (в)

24V

Е-байка 36В

48V

72V

96В

Защита от низкого напряжения батареи (в)

22В

33V

44V

66V

88V

Выход (постоянного тока)

PV режим переменного тока Макс выход (W)

500

Режим батареи Максимальная выходная мощность

450W

450W

450W

450W

450W

Выход переменного тока диапазон

220VAC(190-260VAC) или 120VAC(90-135VAC)

Частотный диапазон

50 Гц (48 ~ 52) или 60 Гц (58 ~ 62)

Мощность фактор

> 98%

Коэффициент нелинейных искажений

<5%

Точности фазового сдвига

<1%

Стабильный реальный КПД/120V

87%

88%

89%

89%

91%

Стабильная реальная эффективность/220 В

88%

89%

91%

92%

94%

Другое электрическая информация

Защита

Islanding; Короткое замыкание; Низкое напряжение; Перенапряжение; Защита от перегрева

Работа Температура

'-25 °C ~ 80 °C

Рабочая влажность

0% ~ 90% RH без конденсации

Класс из Водонепроницаемый

Открытый дизайн IP22

Светодиодный шоу

R & G & B светодиодный

Вентилятор охлаждения

Вентилятор

Переход в режим ожидания Мощность

<1 Вт

Комплект компонентов:

Монокристаллические, поликристаллические, тонкопленочные солнечные панели.

Механический данных

Чистая вес

2.2 кг/шт

Брутто Вес

2.5 кг/шт

Размер машины (ДхШхВ)

22.2x16.2x6.5CM

Размер упаковки (ДхШхВ)

32x22x12CM

PV сетевой инвертор Рабочий режим

Сетевой Инвертор имеет автоматизированный рабочий заказ, без необходимости контролировать. При обнаружении выходной мощности от солнечных панелей устройство решит, достаточно ли мощность была большой, чтобы начать процесс преобразования. Процесс Coversion включает в себя 5 режимов, запуск, запуск с сеткой, режим ожидания, остановка, поиск неисправностей.

Запуск-когда кнопка пуска включена, солнечная панель и линии сетки соединены в нормальном состоянии, инвертор входит в рабочее состояние.

Режим «старт-сетка-привязанная сетка»-это когда инвертор начинает преобразовывать постоянный ток, подаваемый через панель солнечных батарей PV в стабильный альтернативный ток и поток в сетку утилиты. Чтобы обеспечить максимальную выходную мощность энергии, устройство использует технологию управления MPPT для отслеживания солнечных лучей, эта технология обещает максимальную эффективность при нестабильном дневном свете и температурных условиях.

Режим ожидания-режим ожидания, когда устройство обнаруживает недостаточную подачу энергии с панели солнечных батарей, или устройство обнаруживает ненормальный статус, такой как напряжение, частоты и температуры, не в допустимом диапазоне, устройство переходит в режим ожидания.

Остановка-недостаточный солнечный свет, следовательно, недостаточная мощность PV, подача через устройство и устройство входит в режим ожидания, когда это условие продолжается, и напряжение постоянного тока падает ниже 12 В в течение более 1 минуты, устройство войдет в режим остановки.

Когда индикатор обнаружения ошибки начнет мигать, устройство войдет в режим остановки. Светодиодный индикатор см. Состояние ошибки 3,4.

(Аккумулятор) режим разрядки и сетки (с моделями функций ADJ)

1. Вход постоянного тока системы может быть непосредственно подключен к батарее, поверните ручку инвертора вправо в режим батареи, затем функция отслеживания будет выключена, выходная мощность будет регулироваться слева направо, В этот момент выходная мощность может быть скорректирована с 80 Вт-450 Вт или так произвольного выхода, чтобы гарантировать, что инвертор может работать в течение длительного времени в состоянии сетки.

2. Когда инвертор подключен к разрядке батареи, если напряжение батареи слишком низкое, инвертор автоматически остановится и отключит выход сетки, чтобы защитить аккумулятор от разрядки, чтобы продлить срок службы батареи.

3. Различные характеристики входного напряжения инвертора будут использоваться с различными батареями напряжения, точка защиты напряжения батареи, пожалуйста, обратитесь к следующему

Батарея напряжения

Инвертор Вход

Батарея защита от низкого напряжения

Батарея высокого напряжения защиты

12V батарея

16V ~ 28V

11 вольт

14,5 V

24V батарея

26V ~ 45V

21V

29В

36V батарея

40 В ~ 62 в

33V

43,5 V

48V батарея

55 В ~ 90 в

44V

58V

60V батарея

48 В ~ 86 в

55В

72,5 V

72V батарея

85 В ~ 130 в

66V

87V

Батареи 96В

120V-180V

88V

120V
