Характеристики

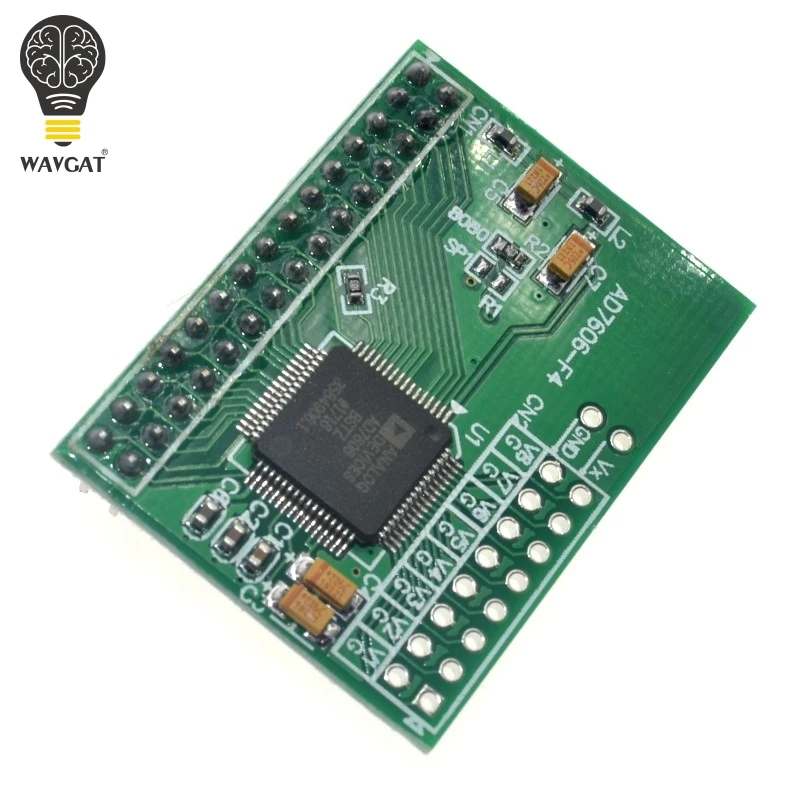

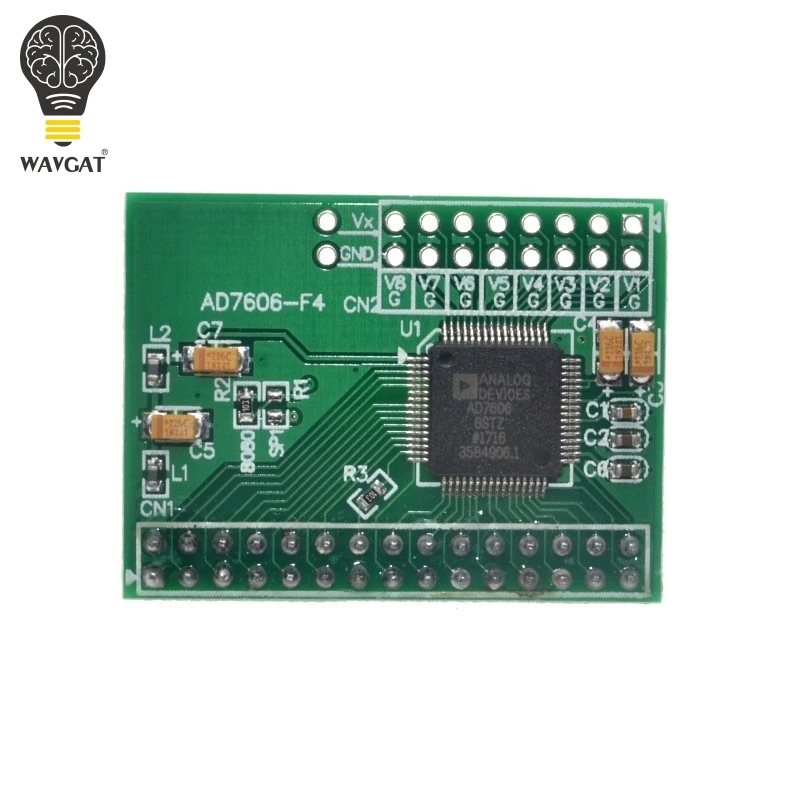

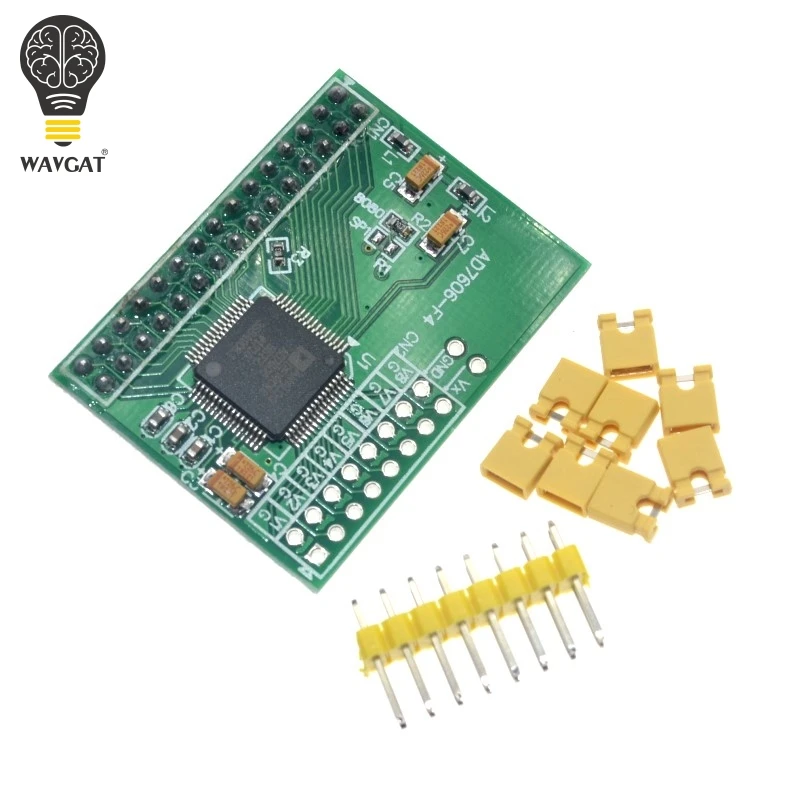

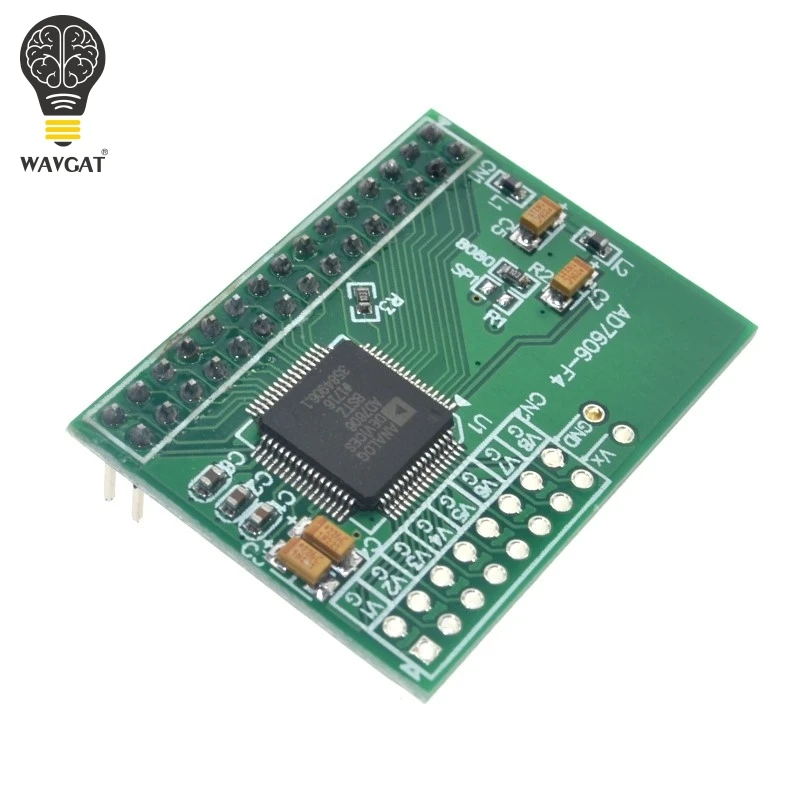

Модуль синхронизации данных WAVGAT 16 бит ADC 8CH AD7606 200Ksps | Электронные компоненты и
Описание товара

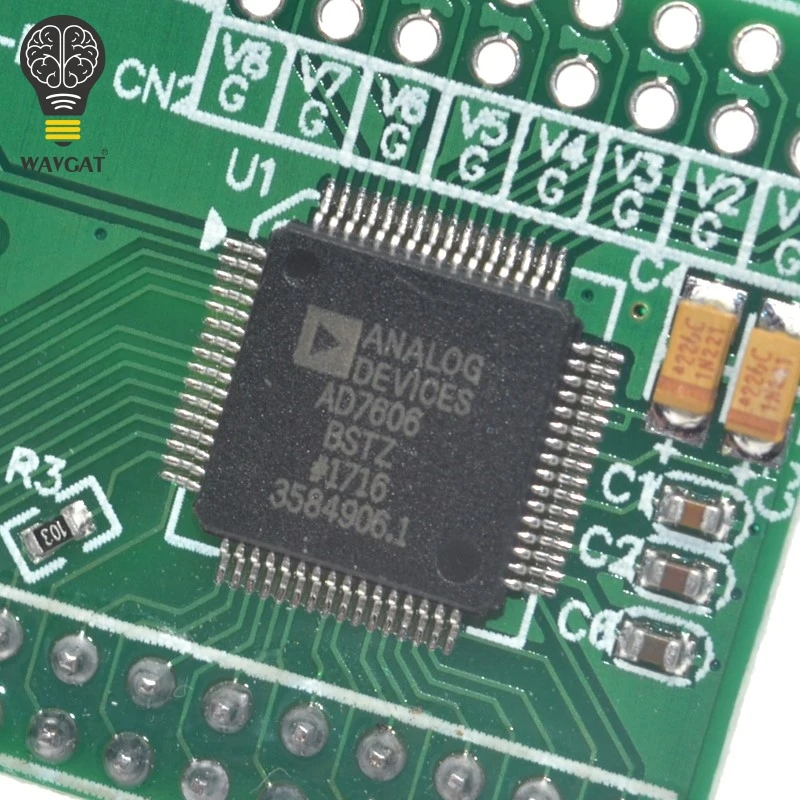

1, с использованием высокоточного 16-битный АЦП чип AD7606
2,8 аналоговые входные сигналы. Сопротивление 1 м ом. [Нет отрицательного питания, нет переднего аналогового усилителя можно подключить непосредственно к выходу датчика]
3, входной диапазон плюс или минус 5 В, плюс или минус 10 в. Путем ввода-вывода управления.
4, разрешение 16.
5, максимальная частота дискретизации 200ksps.Поддерживает восемь файлов настроек выборки (которые могут эффективно уменьшить дрожание)
6, встроенный Бенчмарк
7, одиночный источник питания 5 В
8, SPI, Интерфейс или 16 бит Интерфейс. Уровень ввода-вывода интерфейса может быть 5 В или 3,3 В.Заводской модуль AD7606 по умолчанию является 8080 параллельным интерфейсом.
Если режим интерфейса SPI, необходимо изменить R1 R2 резистор конфигурации.
Перемычка параллельного режима: R1 плавающая (не наклейки), R2 10K резистор паста
SPI интерфейс Перемычка: R1 наклейки 10K резистор, R2 плавающий (не наклейки)
Конфигурация AD7606 очень проста, она не имеет внутренних регистров.Диапазон и параметры избыточной выборки контролируются с помощью внешнего IO.
Частота дискретизации импульсов, предоставляемая микроконтроллером или управлением DSP.
AD7606 должен использовать один источник питания 5 В.
Интерфейс связи уровня между AD7606 и SCM контролируется ВИО pin.Что блок питания VIO должен быть подключен к микроконтроллеру может быть 3,3 В также может быть 5 В.

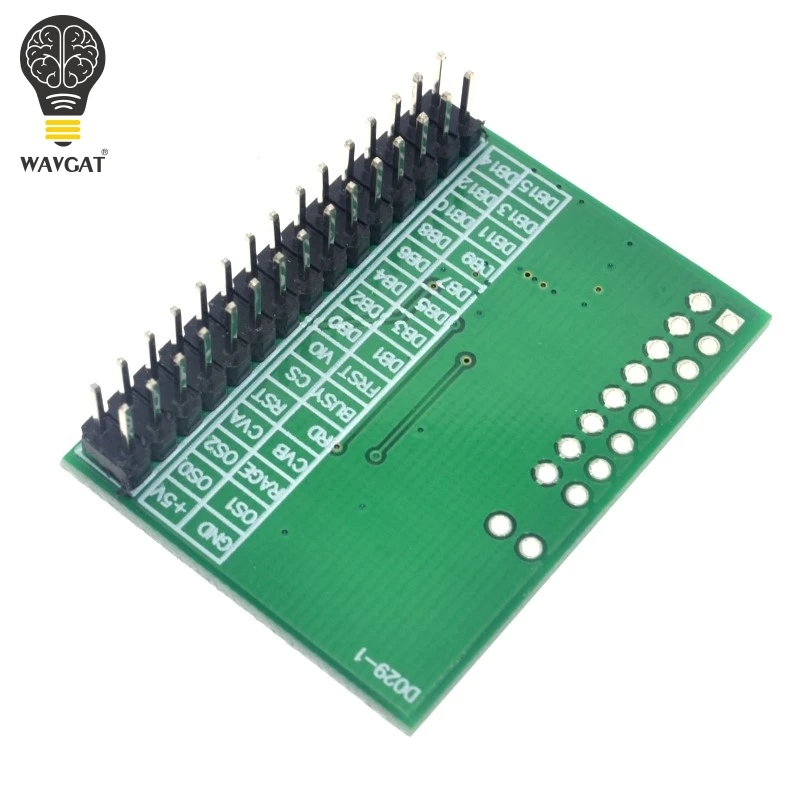

[Модуль расширения, штыревая панель Описание]
OS2 OS1 OS2: Комбинация режима выбора состояния.
000 означает отсутствие перенапряжения, максимальная частота дискретизации 200 квыбр.
001 представляет собой двухкратное перенасыщение, которое является аппаратным средством внутри собранных двух образцов в среднем
010 представляет собой четыре раза перенапряжения, что является аппаратным средством внутри, собирает четыре образца в среднем
011 представляет собой восьмикратное перенасыщение, которое является аппаратным средством внутри собранных восьми образцов в среднем
100 представляет собой 16 раз перенапряжения, что является аппаратным средством внутри собранных 16 образцов в среднем
101 представляет собой 32 раза перенапряжения, что является внутренним аппаратным средством в среднем собранным 32 образца
110 представляет собой 64 оверсамплинг, что является аппаратным средством внутри собранных 64 образцов в среднем
Коэффициент перенапряжения выше, чем дольше время преобразования АЦП, тем ниже может быть получена Максимальная частота выборки.
CVA, CVB: AD Конвертация Запуск управления сигнальным каналом 1-4 решение CVA, CVB решило 5-8 каналов.
Два сигнала могут шататься короткое время, в общем, может быть CVA, CVB параллельно вместе.
RAGE: выбор диапазона 0 означает плюс или минус 5 В, 1 означает отрицательный 10 в.
RD: чтение сигнала
RST: сброс сигнала
Занят: темно-синяя сигнала
CS: чип-выбор сигнала
FRST: сначала образцы канала, указывающие сигнал
VIO: уровень интерфейса связи
DB0 - DB15: шина данных
[16 параллельный режим монтажную схему --- подача заявки на AD7606 также поддерживает 8-битную режим шины, AD7606 технические данные
MCU сбоку AD7606 модуль
GND <----- заземления
+ 5 В <----- 5 в источник питания
RAGE <----- также может быть подключен к GPIO подключенный фиксированный уровень
OS2 <----- также может быть подключен к GPIO подключенный фиксированный уровень
OS1 <----- также может быть подключен к GPIO подключенный фиксированный уровень
OS0 <----- также может быть подключен к GPIO подключенный фиксированный уровень
CVA <----- доступ к GPIO (выход) используется для запуска преобразования рекламы [рекомендуется выбрать контакт с PWM выходом]
CVB <--- подача заявки на |
RD <----- 8080 шина считывания сигнала NOE
RST <----- GPIO выход аппаратный сброс AD606
Занято -----> GPIO вход AD606 преобразуются инструкции. [Рекомендуемое соединение с внешним контактным прерыванием]
CS <----- 8080 чип шины выберите NCS
VIO <----- источник питания микроконтроллера
DB0-DB15 -----> 8080 шина данных (16)
Первый может занять
[Схема подключения интерфейса SPI
MCU сбоку AD7606 модуль
GND <----- заземления
+ 5 В <----- 5 в источник питания
RAGE <----- любой выход GPIO, может быть доступен с фиксированным уровнем
OS2 <----- любой выход GPIO, может быть доступен с помощью фиксированного уровня
OS1 <----- любой выход GPIO, может быть доступен с помощью фиксированного уровня
OS0 <----- любой выход GPIO, может быть доступен с помощью фиксированного уровня
CVA <----- доступ к GPIO (выход) используется для запуска преобразования рекламы [рекомендуется выбрать контакт с PWM выходом]
CVB <--- подача заявки на |
RD / SCLK <----- SPI автобус часы SCK
RST <----- любой выход GPIO, для аппаратного сброса AD606
Занято -----> GPIO вход, AD606 преобразуются инструкции. [Рекомендуемое соединение с внешним контактным прерыванием]
CS <----- чип шины SPI выберите SCS
VIO <----- источник питания микроконтроллера
DB7 (DOUTA) -----> SPI шины передачи данных линии MISO
DB14 - DB15 может выбрать
Первый может занять
[1] --- синхронизация примера SPI мы предлагаем документ с помощью этой программы, см. bsp_spi_ad7606.c
В рутинной реализации службы прерывания таймера:
Прерывания таймера ПВР:
{
Прерывания выхода на рынок;
8 считывает результаты выборки, хранящиеся в канале ram; ----> Чтение-это последняя коллекция записей для непрерывного сбора, это не относится к
Начните следующее накопление ADC; (флип CVA и CVB)
Прерывания возврата;
}
Частота таймера-частота выборки АЦП. Этот режим не может подключать кабель порта занятого типа.
[2] --- таймид 8080 получение интерфейса мы предоставляем пример использования этой программы, см. bsp_ad7606.c файл
Настройте CVA CVB pin PWM выходной режим, период выборки устанавливается на нужную частоту; ---> после того, как MCU будет производить очень стабильный сигнал цикла преобразования AD
Линия занятого порта настроена на прерывание режима триггера falling edge;
Внешнего прерывания ПВР
{
Прерывания выхода на рынок;
8 считывает результаты выборки канала, хранящегося в ОЗУ;
Прерывания возврата;
}
[1 и 2, различия в реализации приобретений по времени]
(1) вариант 1 может быть менее занятыми линиями, но другой основной режим обслуживания прерывания или временное закрытие мирового прерывания, когда цикл преобразования ADC может привести к небольшому дрожанию.
(2) Вариант 2 может обеспечить стабильность приобретения часов, потому что он генерируется аппаратным оборудованием MCU, но нужно больше, чем напряженные линии рта.
