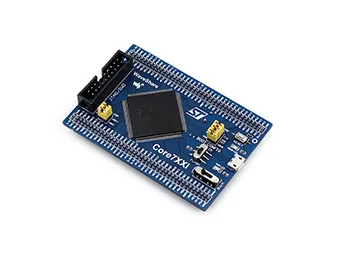

Core746I STM32 STM32F746IGT6 MCU core board full IO expander интерфейс отлаживания JTAG/SWD поддерживает более

Программа

Рс иСистемная плата STM32 STM32F746IGT6 MCU, полный расширитель IO, интерфейс отлаживания JTAG/SWD



Обзор

Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает расширение. Идеально подходит для запуска разработки приложений с семьей STM32F.

Минимальная готовая к запуску система, интегрирует цепь часов, управление питанием от USB, разъем USB и т. д. Встроенный 64 Мб бит SDRAM Все порты I/O доступны на штырьковые наконечники JTAG/SWD Программирование/интерфейс гайки 2,0 ммHeader, могут быть подключены в вашей доски приложений What's на Core746I



STM32F746IGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель Особенности:Инструкции по одноциклу DSP Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,7 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 320 + 16 + 4kB SRAM Интерфейсы связи MCU: 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM 1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CEC USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешние HS PHY через ULPI) 1x10/100 Ethernet MAC AD и DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD интерфейсы, поддерживает МАП IC42S16400J / IS42S16400J:SDRAM 1 бит Meg x 16 бит x 4 банки (64-бит) MIC2075:Встроенное устройство управления питанием от USB AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K кристалл,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный Мощность индикатор Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки pin BOOT0 Интерфейс JTAG/SWD:Для гайки/программирования Разъем USB,Поддерживает устройства и/или хост-устройства Расширитель MCU pins,Разъемы расширения VCC, GND и все I/O доступны для дальнейшего расширения Перемычка питания VBAT: Короткая перемычка, чтобы использовать системный блок питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому штифту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку, чтобы отсоединить от родного порта ввода/вывода

Примечание: Core746I обеспечивает интерфейс для отлаживания JTAG/SWD, но не интегрирует какую-либо функцию отлаживания, требуется дебюггер.

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Рисунок 1).Джтаг заголовок На рисунке 2.SWD заголовок   Развития ресурсы Схема Демонстрационный код (образцы в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Core746I

Размеры

Отладчиков

Посылка содержание

Вес:0,095 кг

Core746I x 1 Кабель с разъемом USB type-A на micro B, x 1 По CD x 1
