Набор электронных часов для пайки Diy|Блочные конструкторы| |

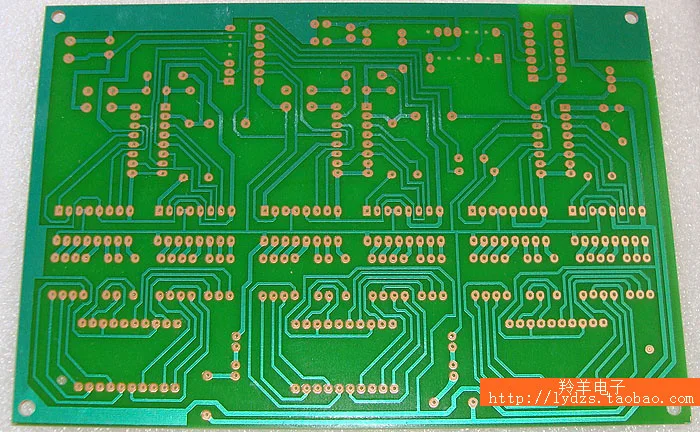

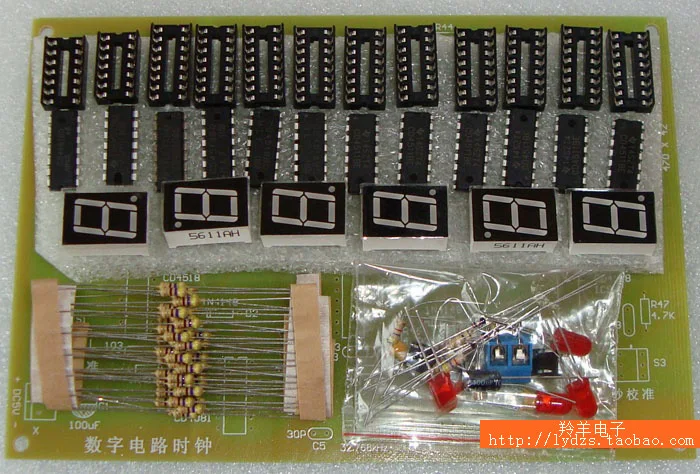

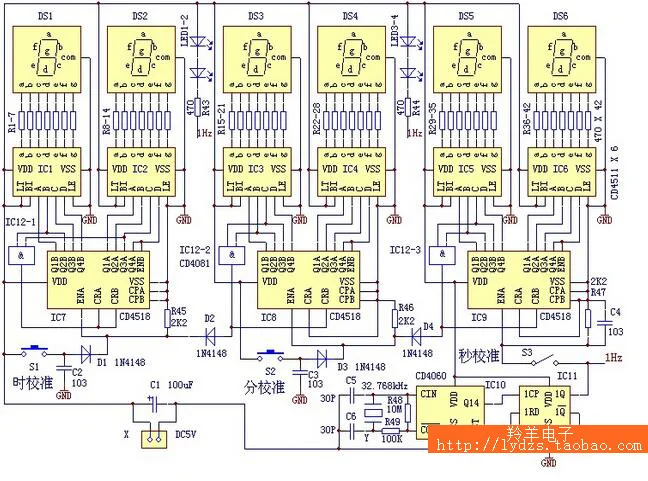

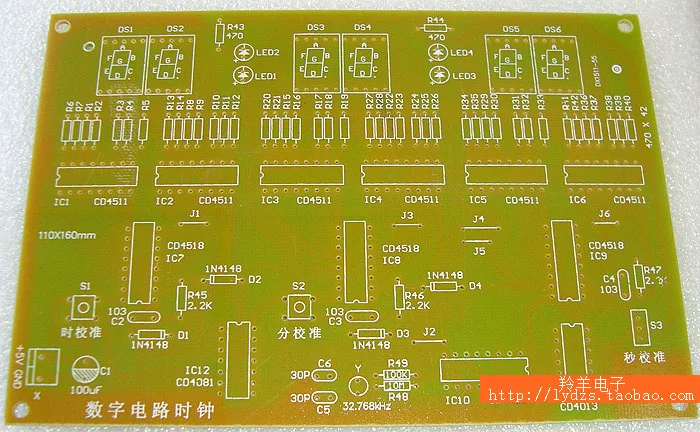

  Этот комплект состоит из второго генератора сигналов, счетчика, дисплея декодирования и цепи синхронизации. Рабочее напряжение цепи 5 в пост. Тока Второй генератор сигналов состоит из CD4060 и CD4013, генерируя справочный сигнал времени с частотой 1 Гц. В CD4060 представляет собой 14-уровень двойные счетчик/делитель/генератор. Он формирует 32768Hz генератор вместе с внешним резистор, конденсатор, алюминиевая крышка, и кристалл кварца, а также выполняет 14-stage двухсторонняя частотного мультиплексирования, плюс дополнительный одноступенчатый d-откидной флоп (CD4013), чтобы разделить частоту и выводить второй сигнал с временным основанием на 1 Гц. Контуры "секунды", "минуты" и "часы"-все это использует двойной синхронный счетчик сложения BCD CD4518, счетчики "секунды" и "минуты"-это шестидесятичные счетчики, И настройки времени "стойки двадцати четырех двоичные счетчики. Декодирование и отображение цепей «час», «минуты» и «второй»-все то же самое, И все они используют декодер CD4511 с семиссегментным дисплеем, чтобы напрямую управлять цифровой трубкой светодиодный модуль. «Второй» таймер принимает метод ожидания, и нормальная работа, когда переключатель S3 выключен, и переключатель откалиброван, Переключатель S3 открывается, и второй раз привешивается, и когда стандартное время поднимается, S3 сразу же закрыт, и время обычной поездки восстановлено. Калибровка «минуты» и «час» выполняется сенсорными переключателями «S2» и «S1». Вручную Установите подсчет импульса, нажмите один номер, чтобы увеличить его на один.
