Orientek T45 сварочный аппарат + TR600 OTDR 1310/1550nm TFI 40 волокна Identfier КПМ операции FTTH

Orientek T45 сварочный аппарат + TR600 OTDR 1310/1550nm TFI 40 волокна Identfier КПМ операции FTTH

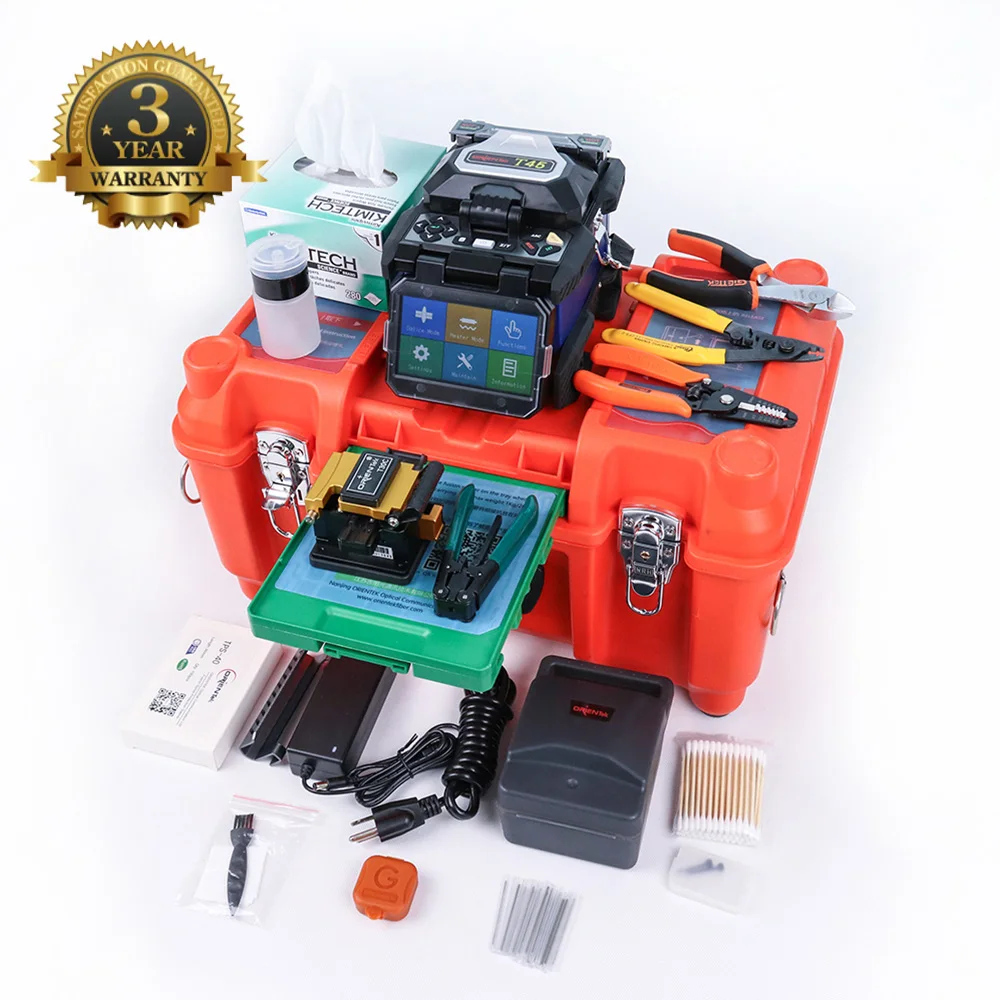

Ориентек T45 Сплайсер с рефлектометр SM OTDR 1310/1550nm OPM OLS OFI

【Портативный дизайн 】

---- Ориентек T45 Сплайсер очень маленький размер и вес, светильник легко переносится и может быть поднят одной рукой.

【Графические интерфейсы и сенсорный экран 】

---- Ориентек T45 Fusion Splicer использует совершенно новый графический интерфейс и сенсорный экран в дизайне.

Операторы могут настроить Спайсер и получить соответствующую информацию о нем просто и непосредственно с помощью графических интерфейсов.

【Высокая точность и низкое Сращивание Loss】

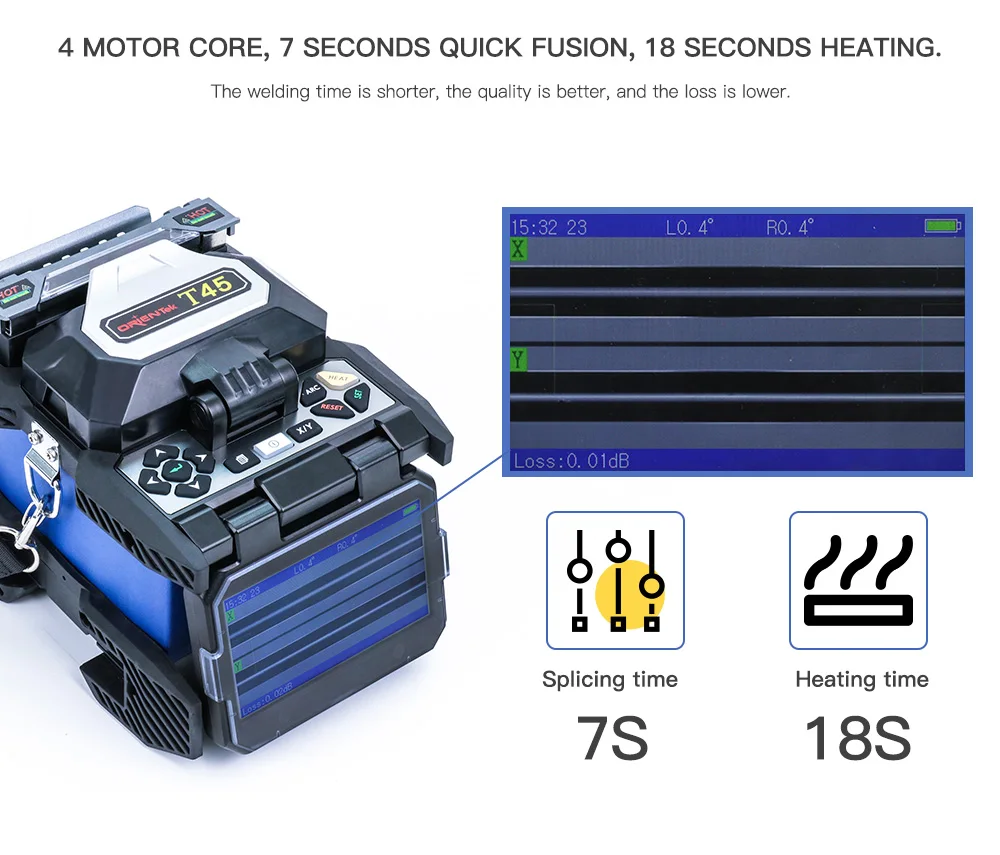

----- Orientek T45 Fusion Splcier 7s быстрое Сращивание, высокоэффективное нагревание 18s. С 4 высокоточными двигателями.

Автоматическая проверка технологии концевой обработки волокон, компенсация температуры и давления, высокоскоростная технология обработки изображений

И специальная технология точного позиционирования обеспечивает высокую точность и низкую потерю соединения.

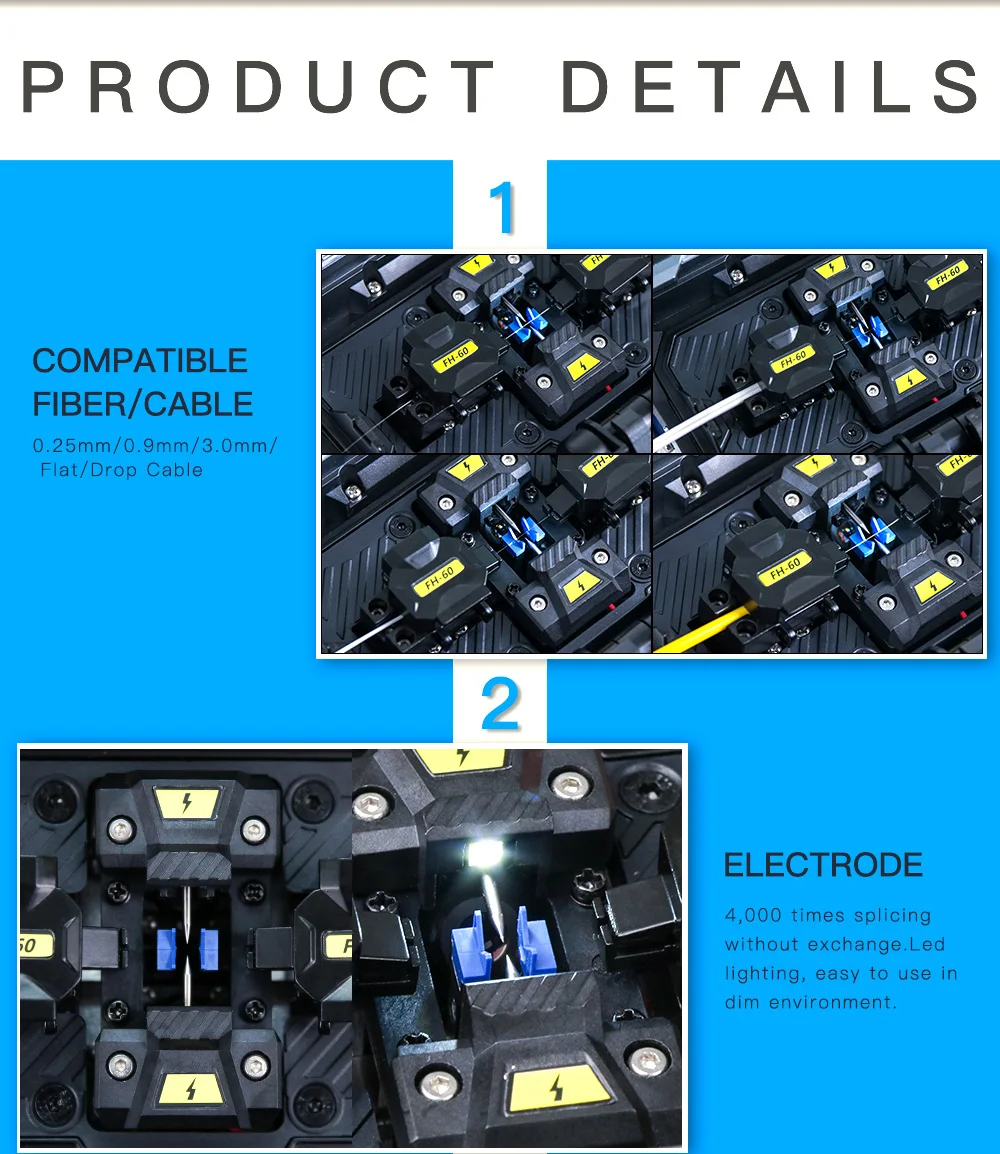

【 Все в одном fixer】

---- Ориентек T45 Сплайсер все-в-одном приспособление отвечает требованиям сплавливания нескольких оптических волокон,

Перемычки и провода с резиновой изоляцией с диаметром облицовки 80 ~ 150 мкм.

【Интеллектуальная термоусадка 】

---- Ориентек T45 Fuion Splicer с блоком обнаружения встроен в нагреватель.

Функция нагрева будет включена только тогда, когда защитный рукав будет помещен в нагреватель, чтобы избежать неправильной работы.

【Подключаемый литий-ионный аккумулятор большой емкости 】

---- Ориентек T45 Сплайсер Встроенный литий-ионный аккумулятор большой емкости может ответить на рабочий спрос

Длительность в течение всего дня (обычно 220 циклов сращивания и нагрева).

【 Керамическая v-образная и керамическая Лапка

---- Orientek T45 Fusion Spliccer керамический v-паз с высокой точностью приносит вам удобство
И точное размещение оптических волокон и облегчает очистку.

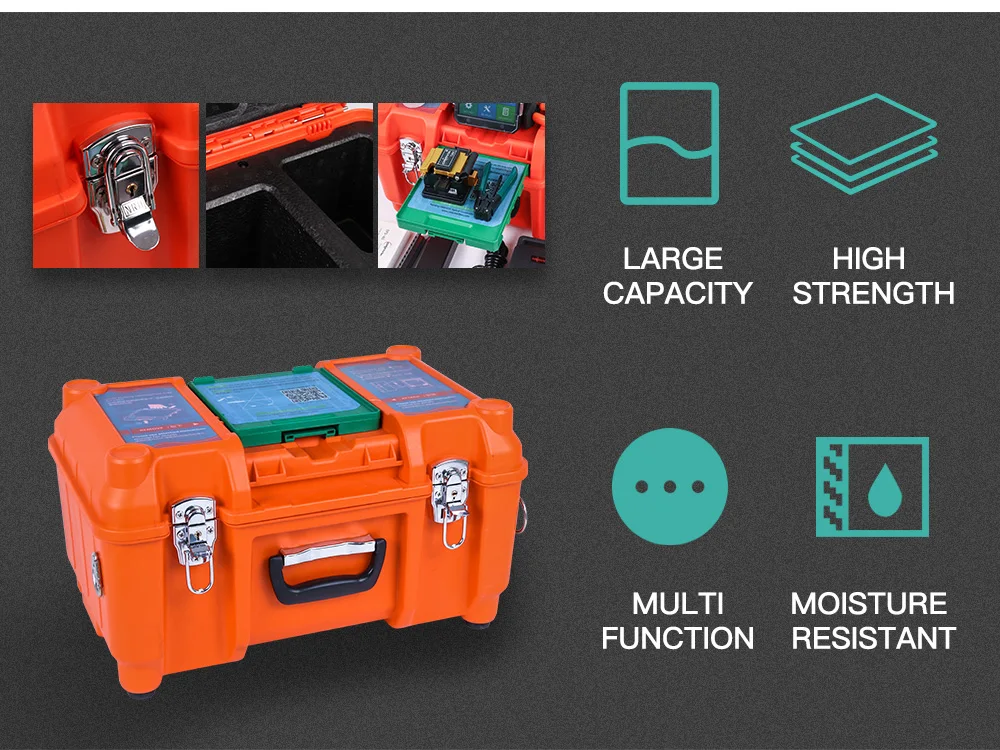

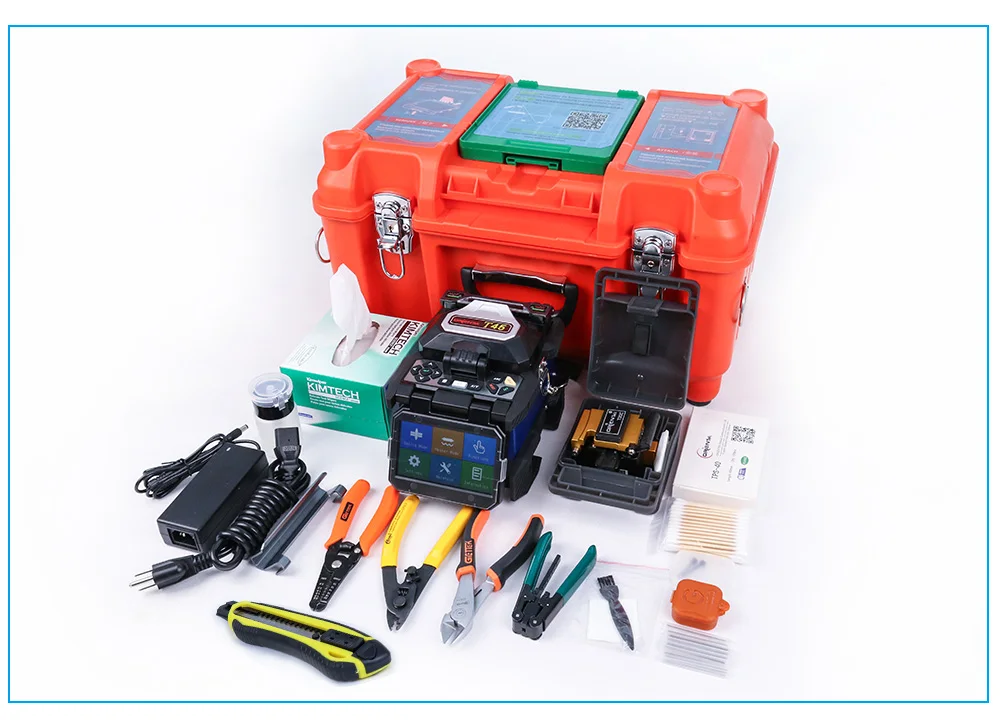

【Чехол для переноски 】

---- Чехол для переноски Fusion Splicer Orientek T45 является новым дизайном и легким по весу, имеет встроенный компактный рабочий стенд.

Откройте или закройте крышку, чтобы повернуть ее на рабочее место

Метод выравнивания

Точное выравнивание ядра и выравнивание обшивки

Применимые нити

Любые общие Оптические пленки и перемычки с изоляцией bber, которые отвечают требованиям ITU-TG.651 ~ 653,ITU-TG.655 и ITU-TG.657

Оптический Диаметр

Облицовка: 80 ~ 150 мм, слой: 0,1 ~ 3 мм

Длина голенища

5-16 мм (с оптическим стеклом с оптическим fiber diameter≤ 250μm);10 мм (с оптическим стеклом с оптическим fiberdiameter: 0,25 ~ 3 мм)

Сращивание сплайсинга (типичное значение)

0.02дб (SMF); 0.01дб (MMF);0.04dB(DSF);0.04dB(NZDSF)

Потеря мокроты

Лучше, чем 60 дБ

Время сращивания сплайсинга (типичное значение)

7s

Время нагрева (типичное значение)

18s

Испытание силы тяги

1,96 ~ 2.25N

Термоусадочная трубка

60 мм, 40 мм и серия термоусадочных трубок

Графический дисплей

Высокопроизводительный 4,3 дюймовый ЖК-монитор

Увеличительное время

320 раз/88 раз

Запись сплайсинга

10000 групп

Емкость аккумулятора

11,1 В, 6800 мА · ч, типичное значение сплайсинга и теплового цикла 330 раз

Батарейный сервис

Время зарядки цикла достигает 300-500, может быть заменено клиентами

Электрод сервисный

Типичная стоимость 4000 раз, может быть заменена клиентами

Строительное освещение

Встроенные светильники с высокой яркостью и широкой областью освещения

Рабочая среда

Температура:-10 ~ 50 ℃; ГУМ: 0 ~ 95% RH, высота выше seale1: 0 ~ 6000m

Операционные интерфейсы

Графический интерфейс графического управления

Extemal power

AC:AC100 ~ 240 В, 60 Гц, 0 ~ 1.5A,DC:DC10 ~ 15 в

Extemal порт

USB/SD

Размеры

120 мм (Ш) × 130 мм (В) × 154 мм (D),(без резиновой антивибрационной прокладки)

Вес

1,59 кг (главный двигатель). 0,37 кг (аккумулятор)

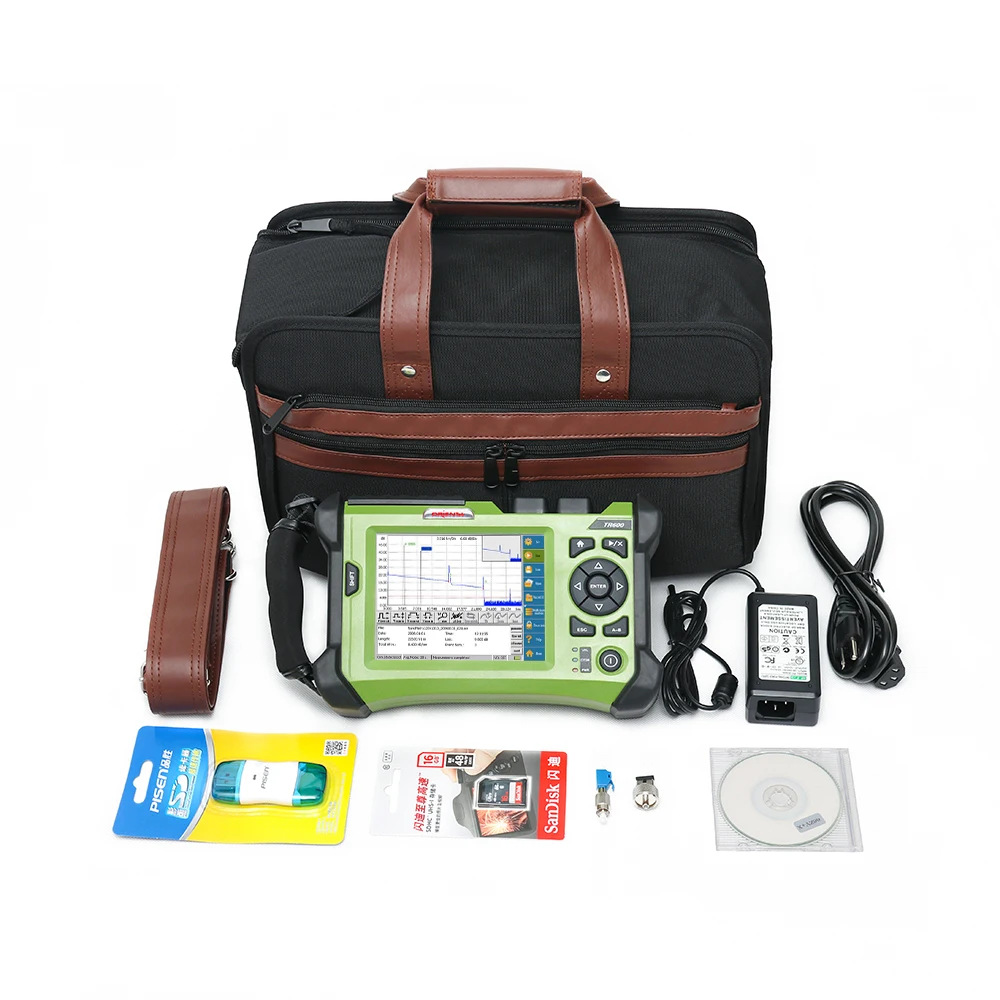

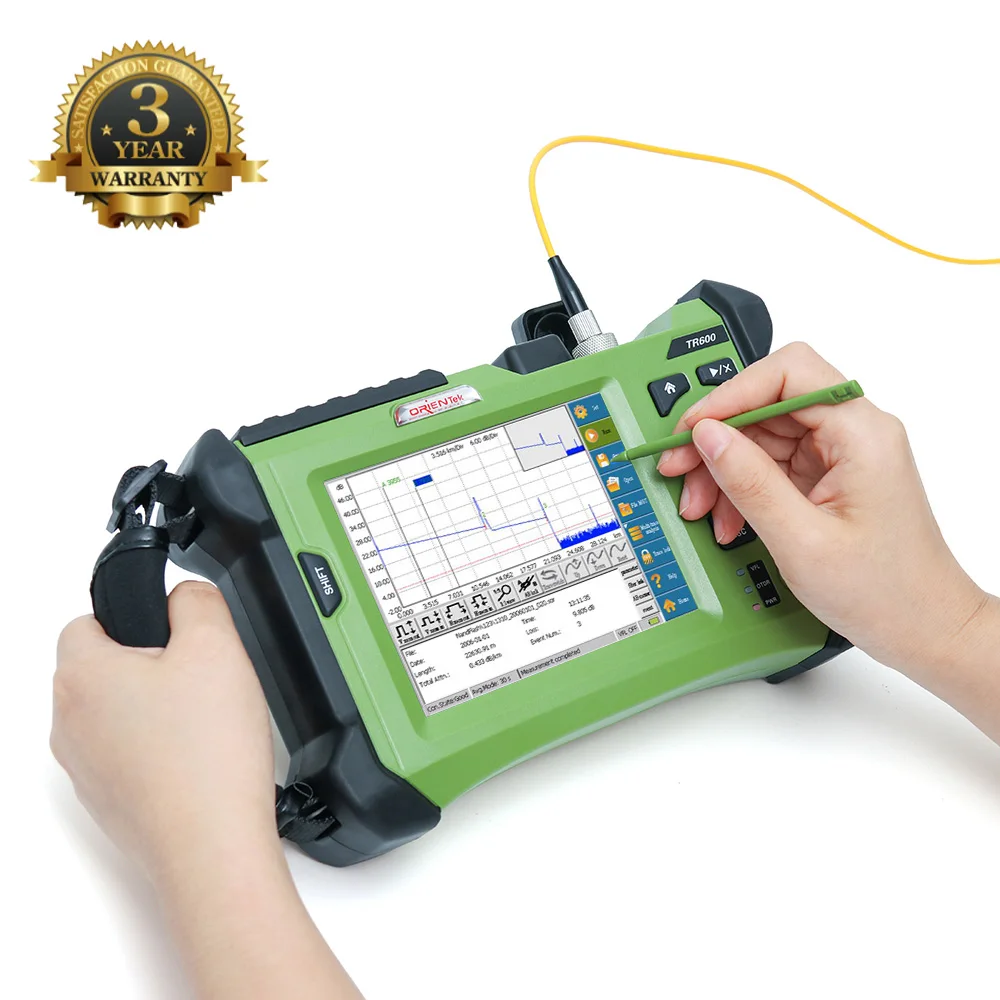

Модель

SM OTDR TR600-S

Длина волны (нм)

1310/1550

Динамический диапазон (дБ)

32/30

Ширина Импульса (НС)

5,20,40,80, 160320640, 1280,2560,5120,10240,20480

Дисплей

5,6 дюймов TFT ЖК-дисплей сенсорный экран

Зона для слепых событий (м)

3.

Затухание слепой зоны (м)

13

Линейность (дБ/дБ)

± 0,05 дБ/дБ

Порог Потери (дБ)

0,05

Коэффициент разрешения Потери (дБ)

0,01

Коэффициент разрешения выборки (м)

От 0,125 до 8

Точка выборки

32k

Погрешность расстояния (м)

±(1 м + 5 × 10-5 × расстояние + интервал выборки)

Расстояние (км)

0,3 to180

Объем памяти трассировки

Sd-карта (4G), > 10000 штук

Продолжительность измерения

Определяется пользователем; 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин выбираются

Оптический интерфейс

FC/UPC + SC/UPC + LC/UPC

Интерфейс передачи данных

Интерфейс USB, интерфейс sd-карты

Визуальный дефектоскоп

Доступно

Источник питания

Литиевая батарея; Длительность работы ≥ 8 часов

Гарантийный срок

12 месяцев

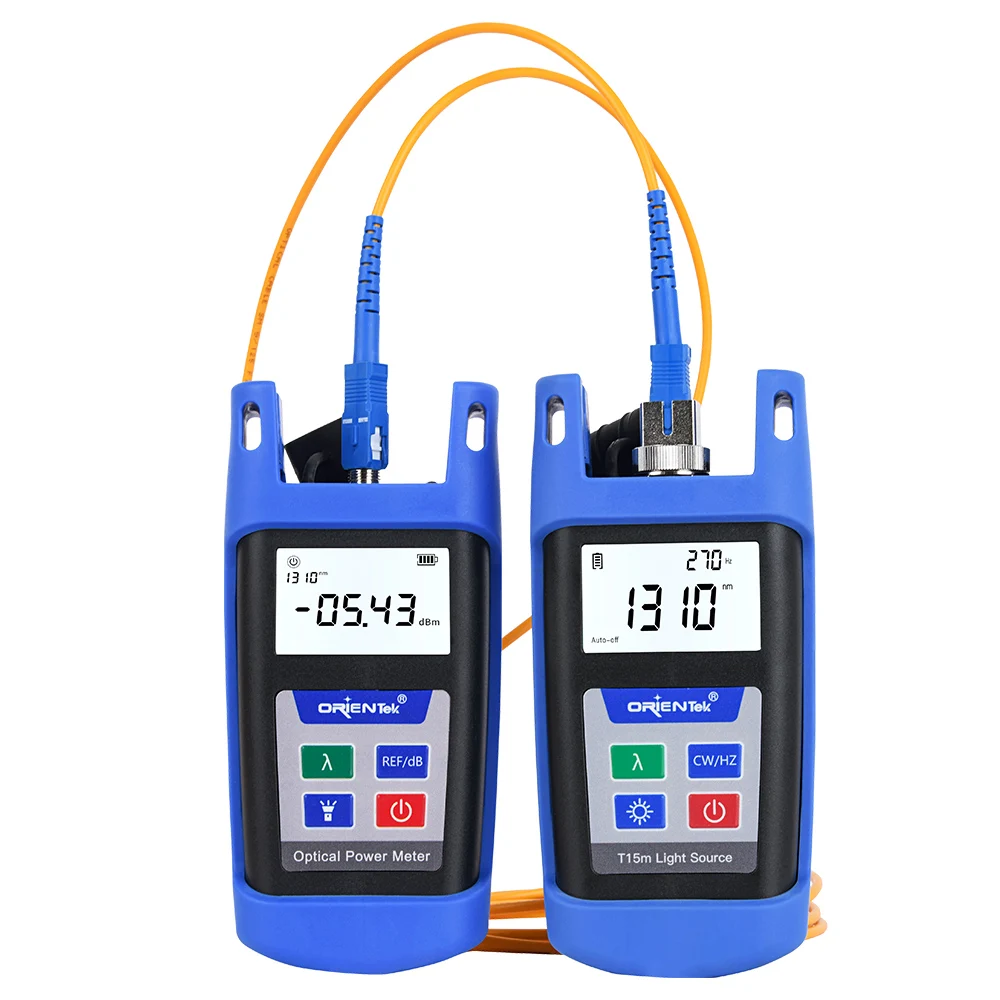

3: Мини-измеритель оптической мощности + мини-светильник

● Длина волны OPM: 850-1625nm -70 ~ + 10dBm

● Длина волны OLS: 1310/1550 нм Выходная мощность:-5 дБ

●OPM OLS светодиодный светильник

● Прочный и надежный дизайн

● Простой в использовании интерфейс для er-ror-freetesting

● Резиновая защита

Спецификация оптического порошка:

Длина волны (нм)

850/980/1300/1310/1490/1550/1625 (нм)

Диапазон измерения

-70~+ 10dBm

Оптический разъем

2,5 мм Универсальный интерфейс (1,25 ММ LC опционально)

Питание

Щелочная батарея (3 AA 1,5 V аккумулятор)Не включает

Разрешение

0,01 дБ

Рабочая температура

-10~+ 60(°C)

Температура хранения

-25~+ 70(°C)

Размеры/вес

160*85*45 мм/220 г

Спецификация источника оптического светильник

Длина волны (нм)

1310/1550 нм

Типичная мощность

-5 дБ

Оптический разъем

2,5 мм Универсальный + SC (1,25 мм для LC опционально))

Питание

AlkalineBattery(2 ААА 1,5 V батареи)Не включает

Стабильность выхода

± 0. 05дб/15 минут; ± 0.1 дБ/8 часов

Частота модуляции

CW, 270 Гц, 1 кГц, 2 кГц

Размеры/вес

130x65x35 мм/180 г

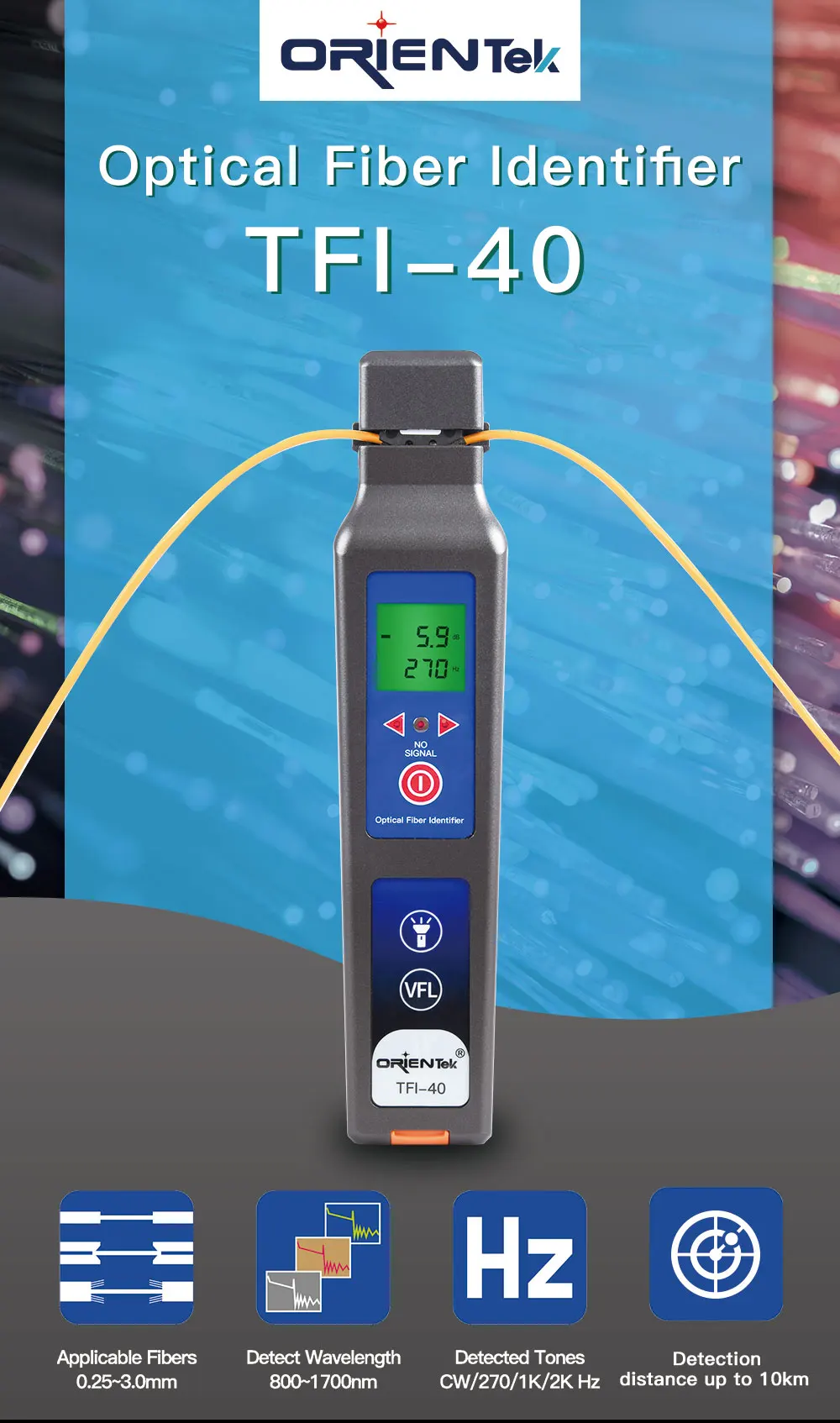

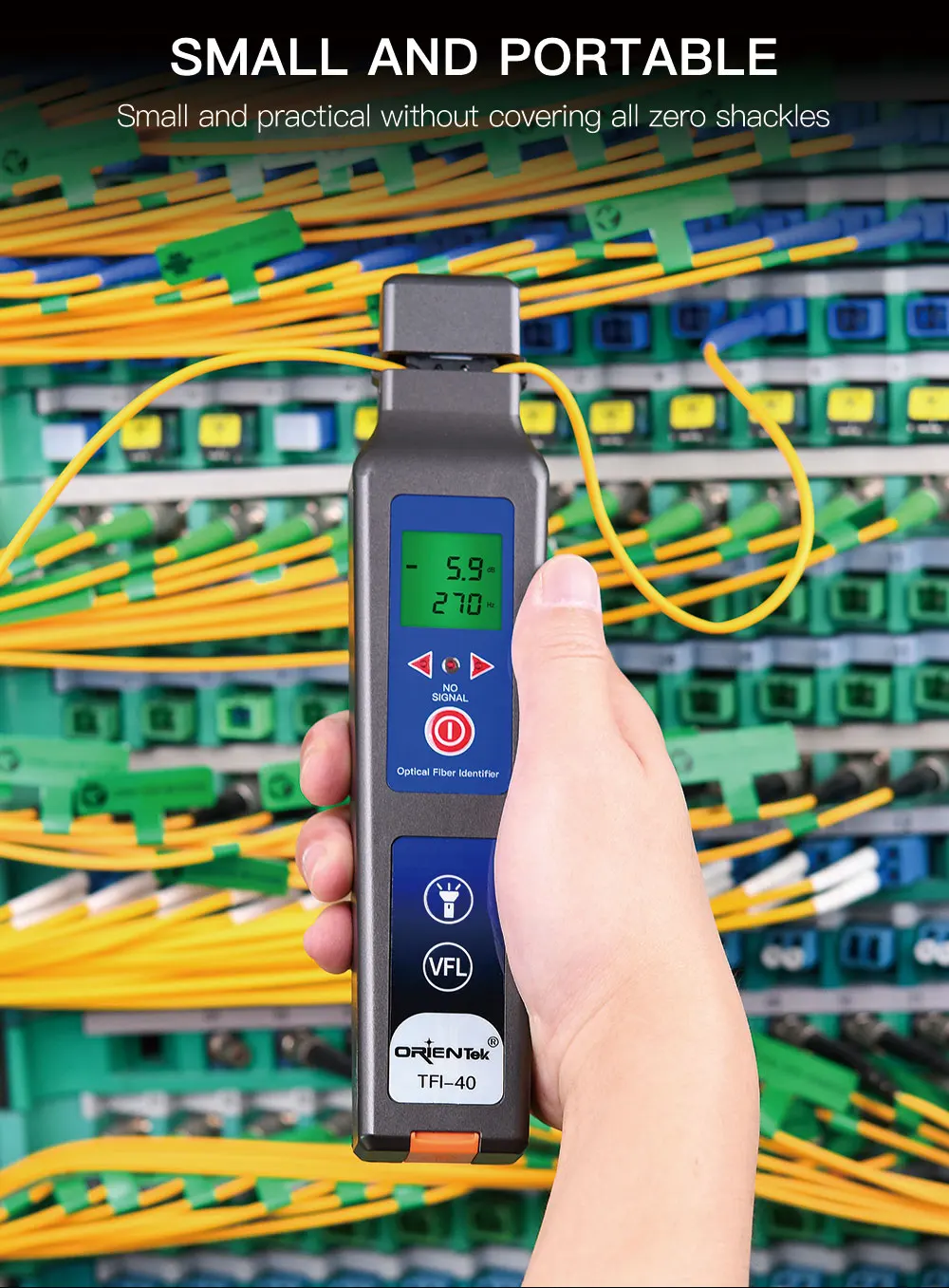

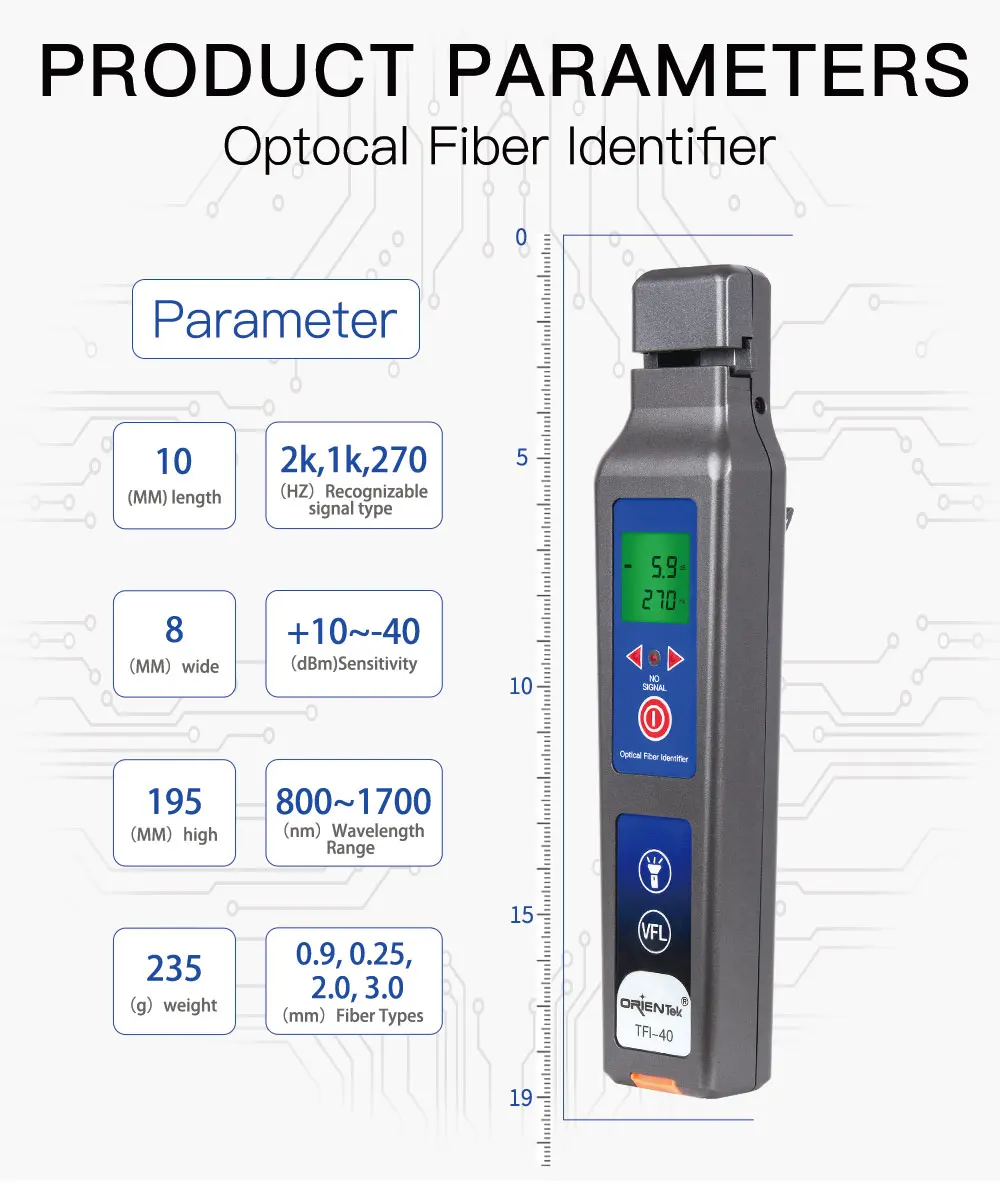

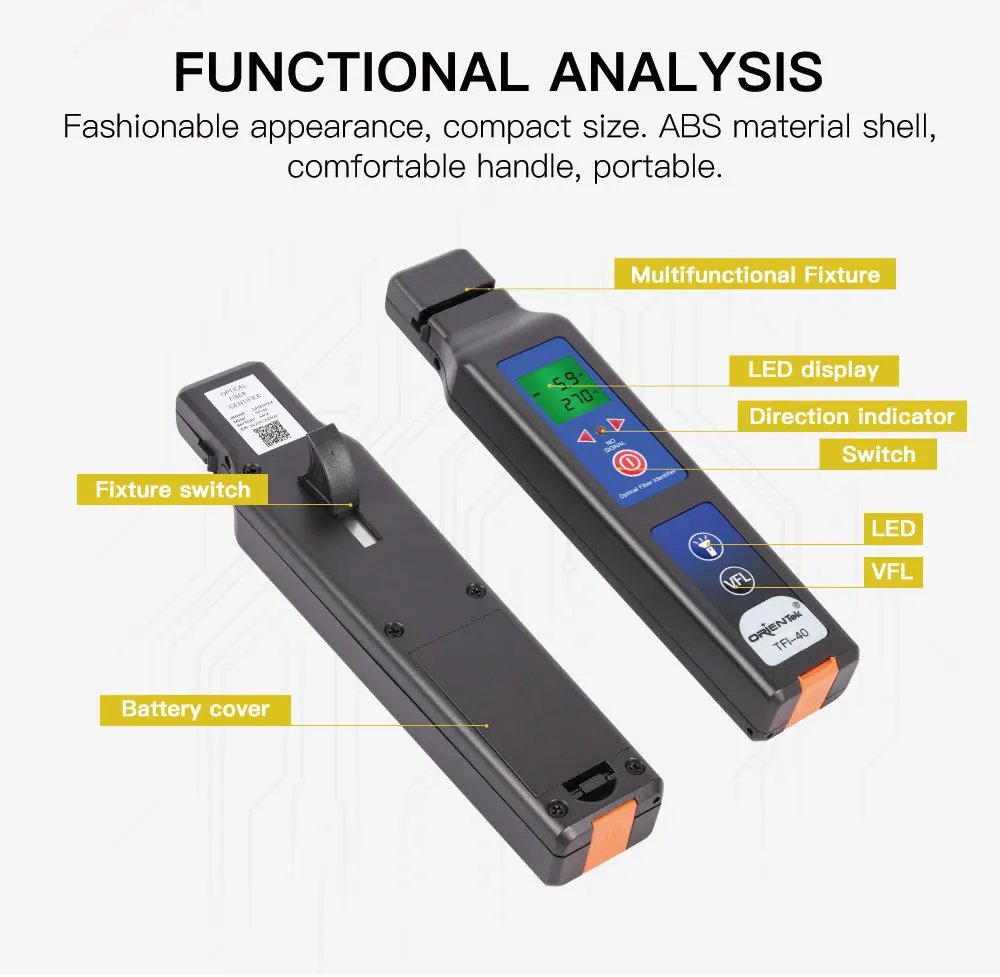

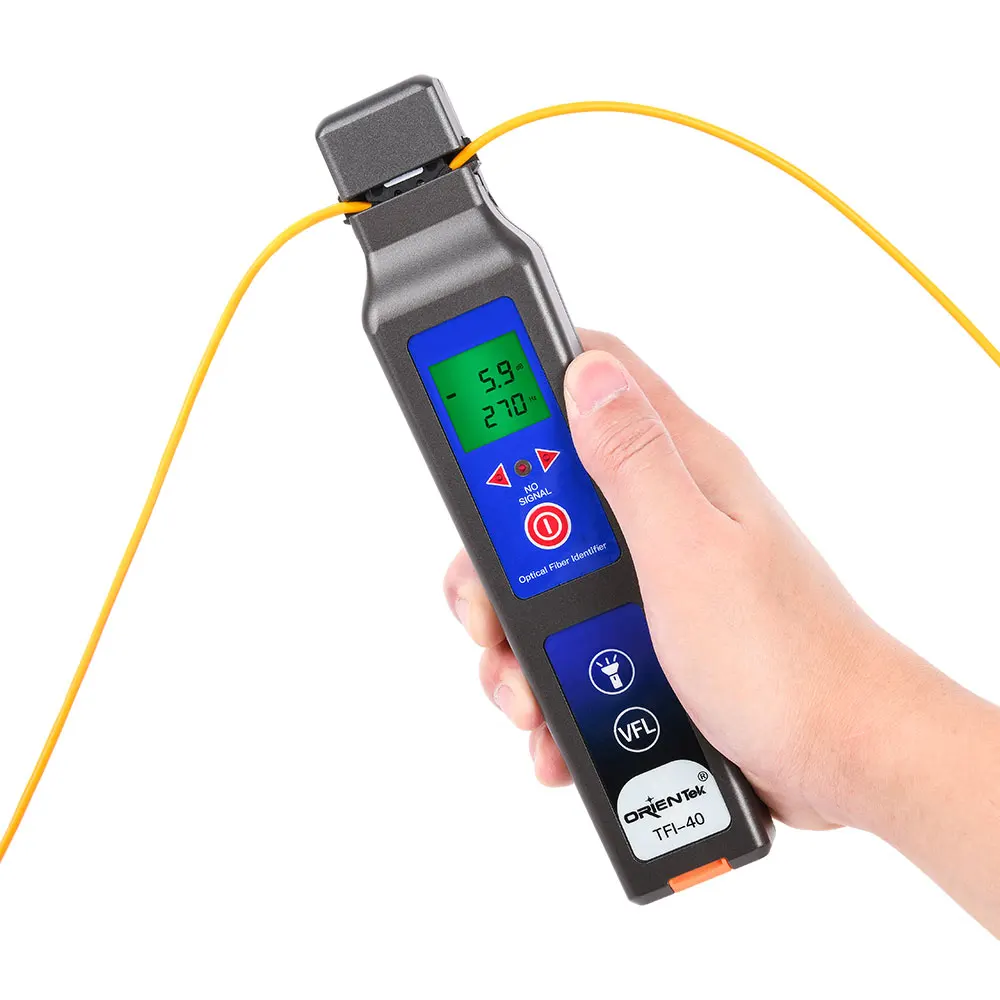

4.Оригинальный TFI-40 идентификатор оптического волокна OFI Live Fiber Identificador de Fibra Optica

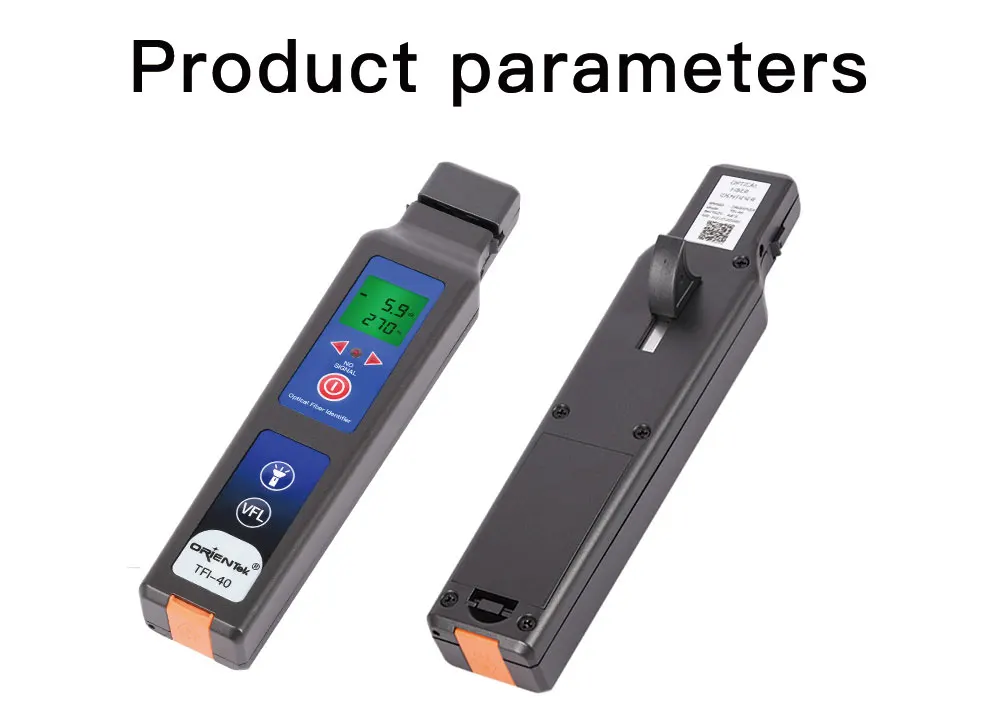

Спецификация продукции:

Партномер

TFI-40

Диапазон распознавания волн

От 800нм до 1700нм

Тип распознавания сигнала

CW,270 Гц ± 5%,1 кГц ± 5%,2 кГц ± 5%

Тип детектора

Ing1 мм InGaAs 2 шт

Адаптированный Тип

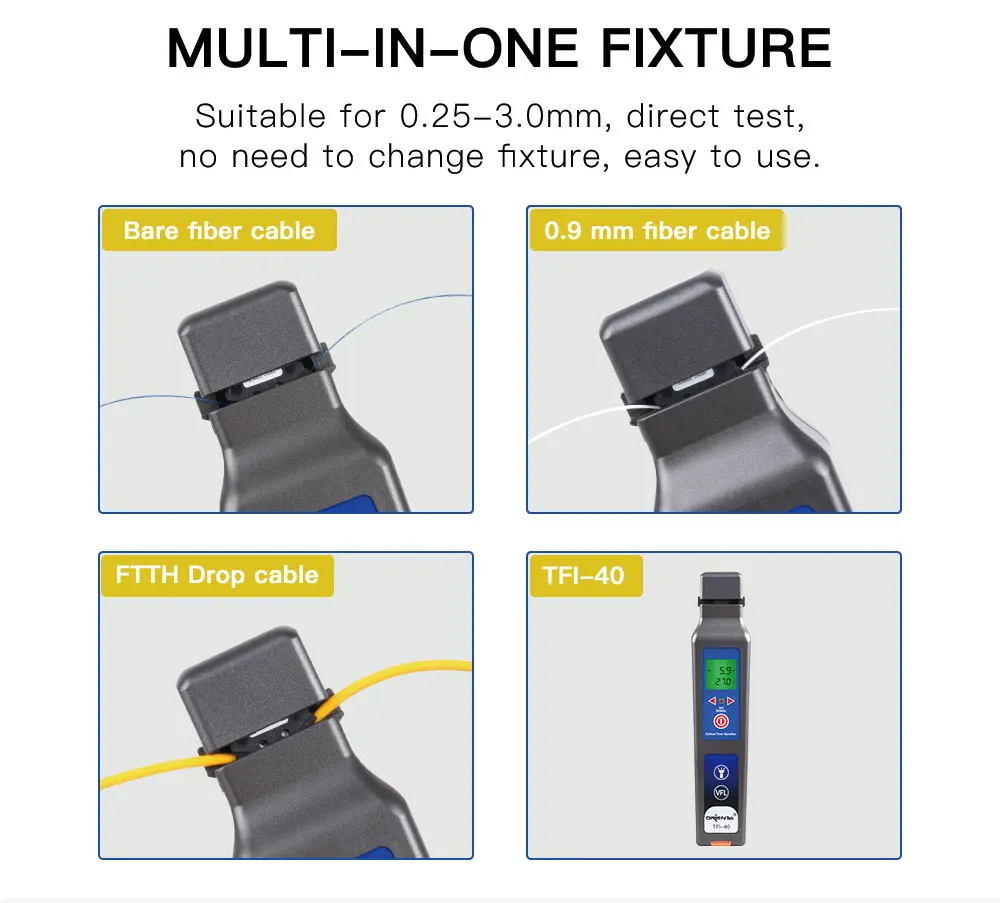

Универсальный держатель для φ0.25 (волоконный),φ0.9,φ2.0,φ3.0 кабель

Направление сигнала

Левый и правый светодиодный

Диапазон считывания оптической мощности

-40 дБм до 10 дБм

Диапазон частот сигнала

270 Гц, 1 кГц, 2 кГц

Тип питания

АА * 2

Диапазон рабочих температур

-10 ℃ до 60 ℃

Диапазон температуры хранения

-25 ℃ до 70 ℃

Размеры

219 мм * 45 мм * 28 мм

Вес

235 г

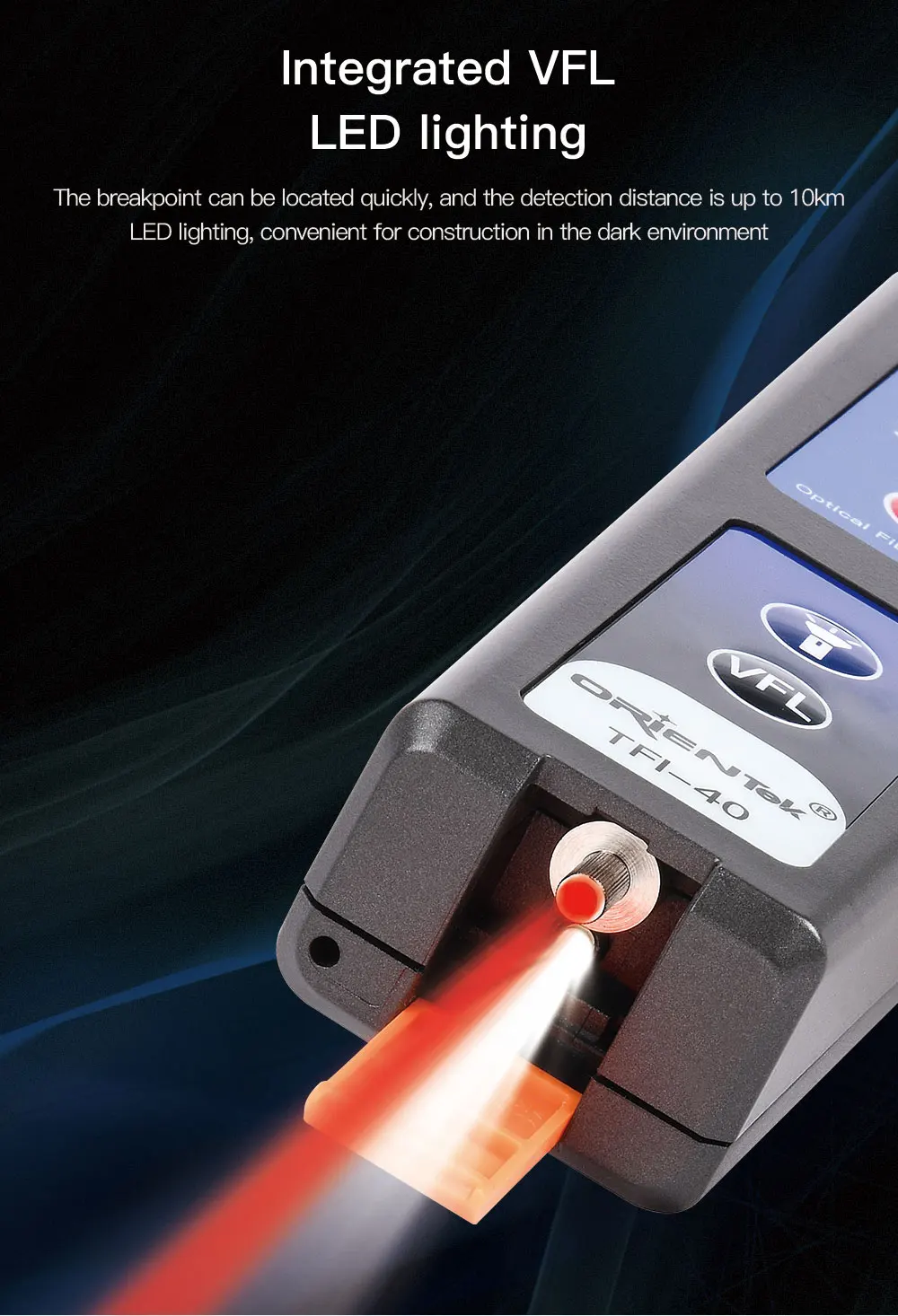

Функция VFL

Диапазон мощности

10 мВт

Расстояние тестирования

8-10 км

Длина волны

650 нм

Тип лазера

LD

Светодиодный светильник

Поддержка
