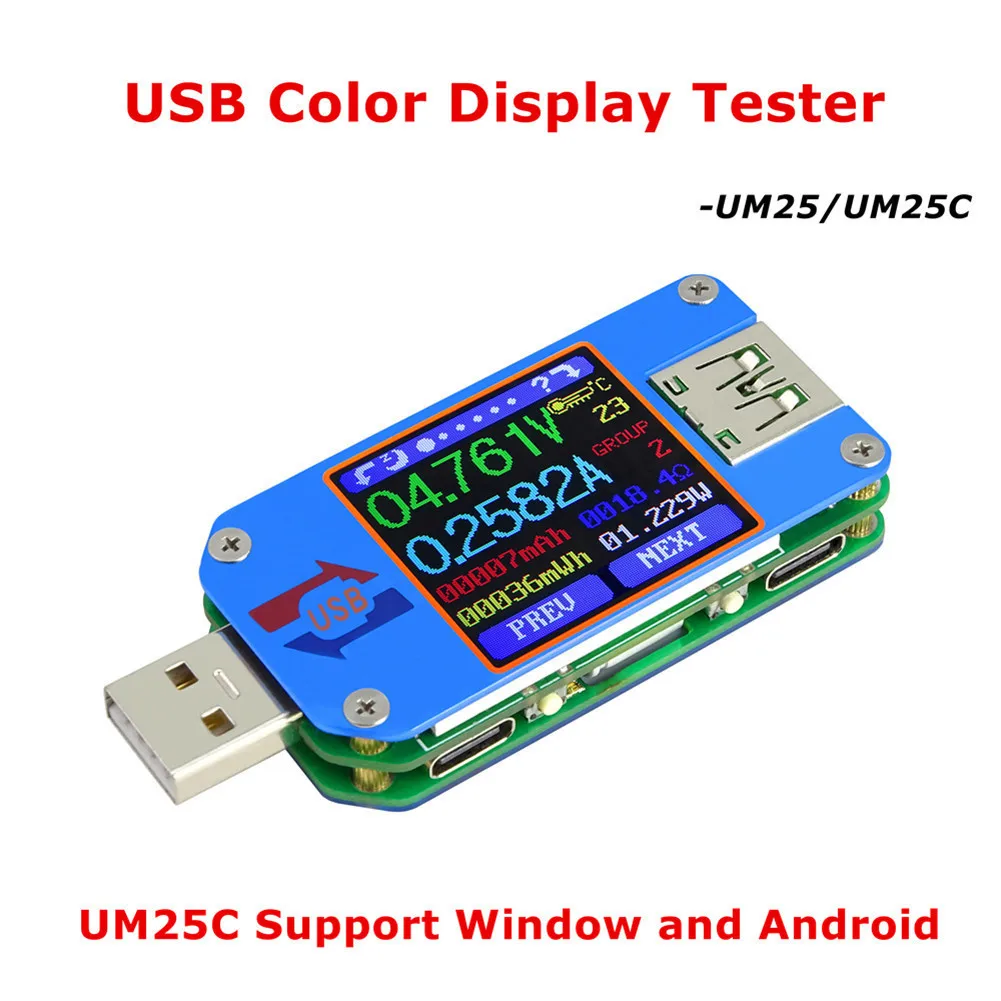

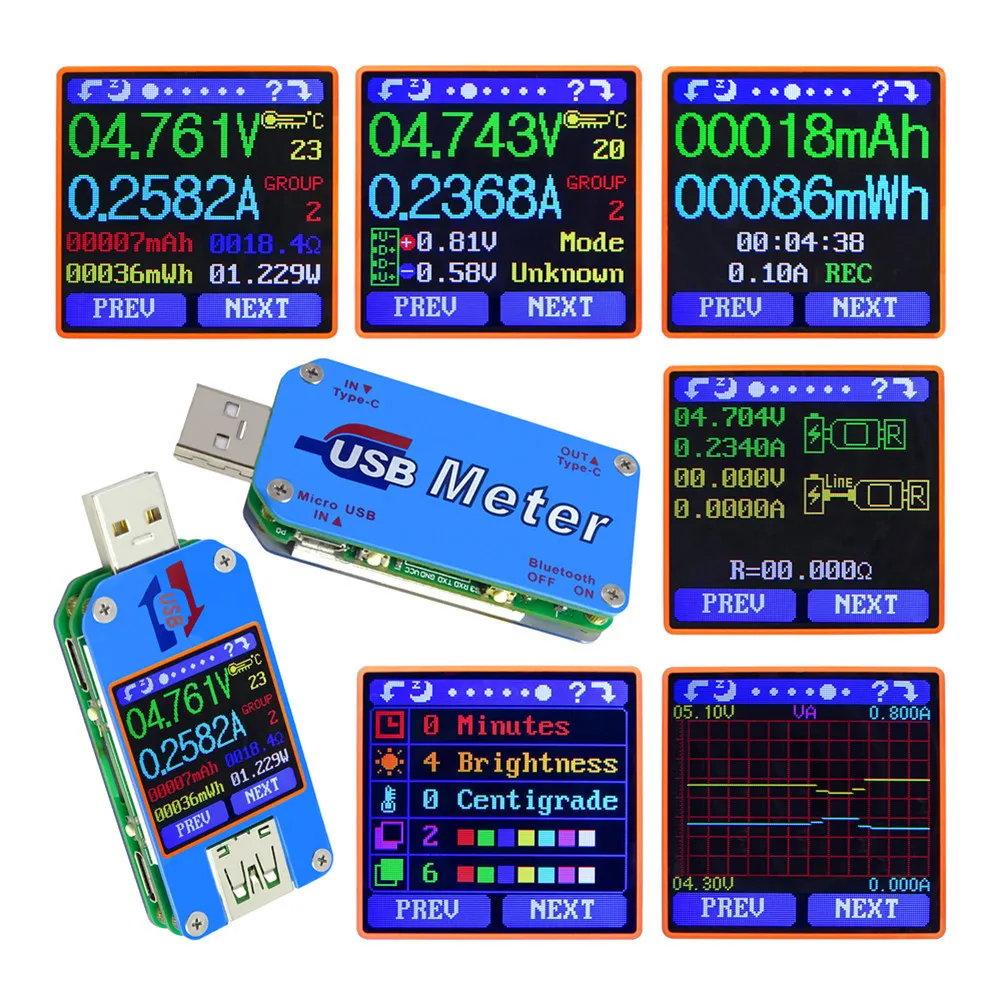

                                                                                                                                                                                          -Модель: UM25/UM25C

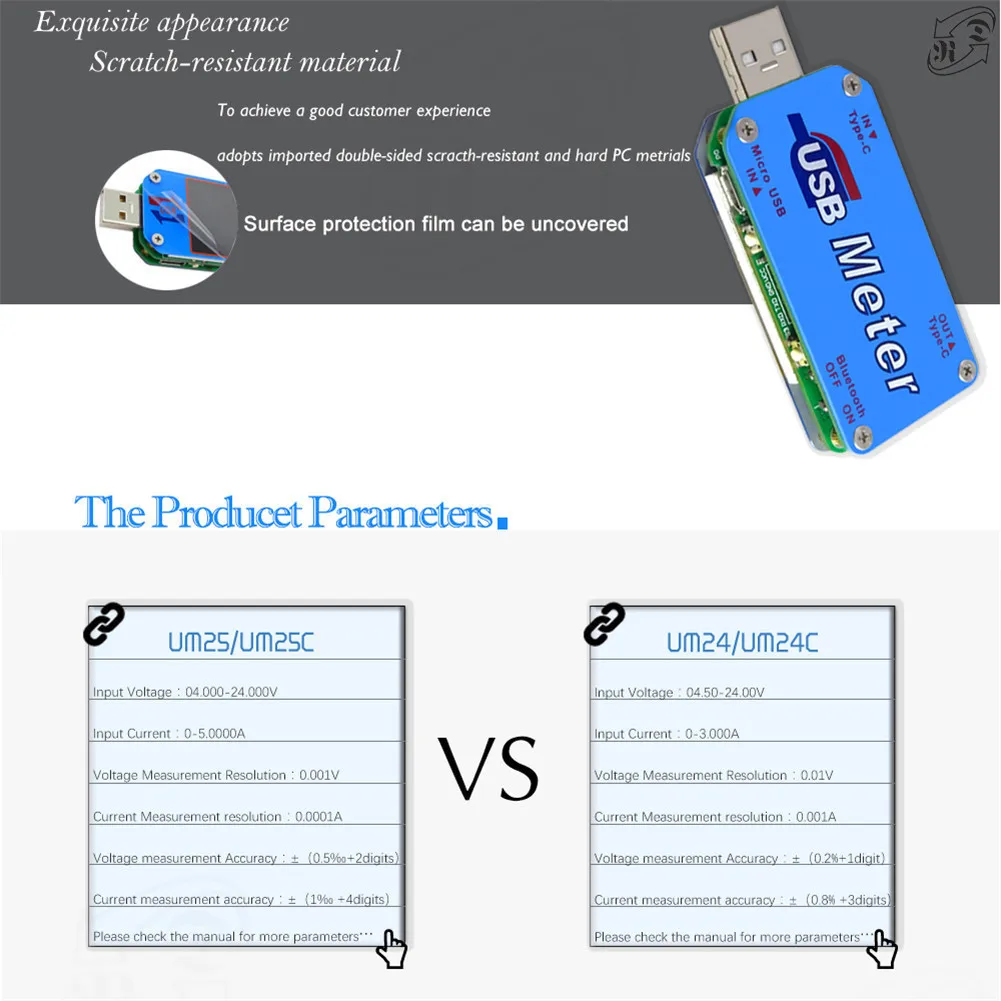

Технические параметры:

Модель продукта: UM25/UM25C Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения: 4-24,000 в разрешение измерения напряжения: 0,001 в

Диапазон измерения тока: 0-5,0000a разрешение измерения тока: 0,0001a

Накопление емкости: 0-99999 мАч точность измерения напряжения: ± (0,5 ‰ + 2 цифры)

Диапазон скакумуляции энергии: 0-99999mwh точность измерения тока: ± (1 ‰ + 4 знака)

Диапазон сопротивления нагрузки: 0.8Ω-9999.9Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 error погрешность измерения температуры: ± 3 ℃/± 6 ℉

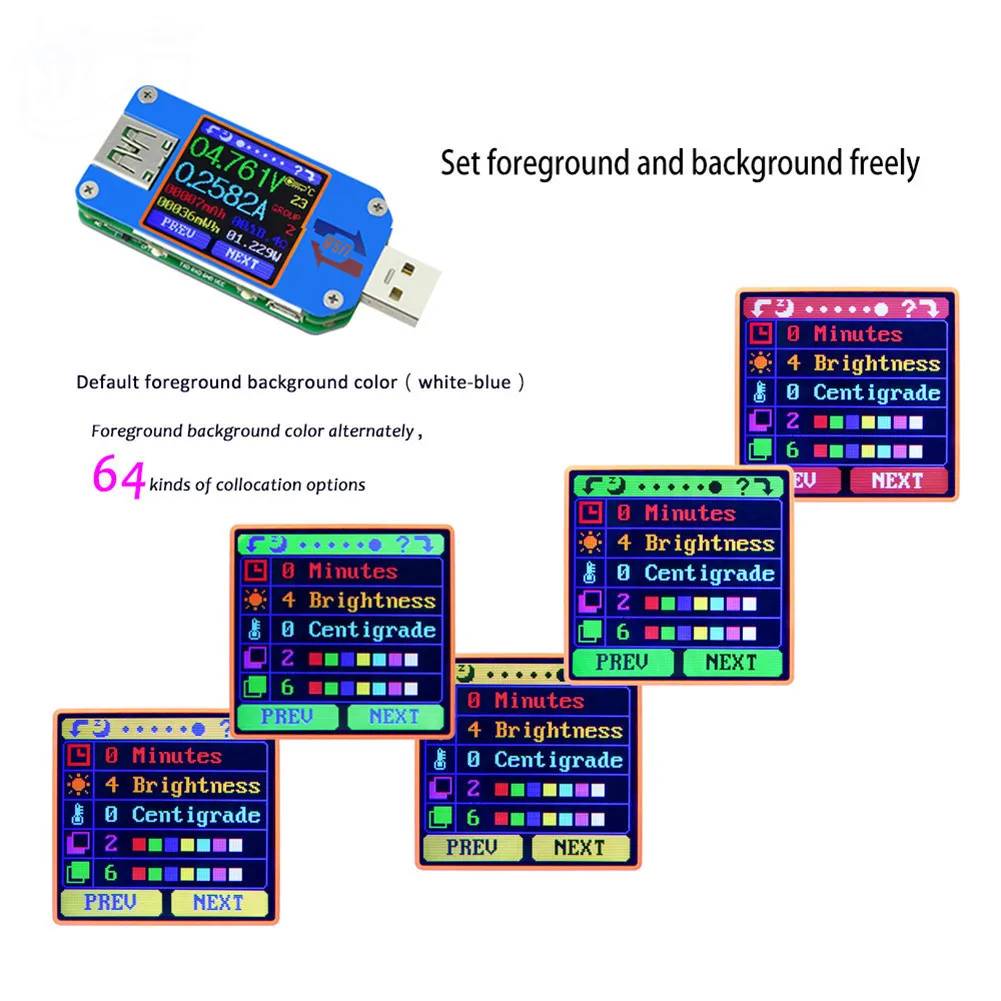

Настройка яркости экрана: 0-5 уровней автоматическое выключение экрана: 0-9 минут

Диапазон отображения напряжения: 0-24,00 в Диапазон отображения тока:-5.0000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

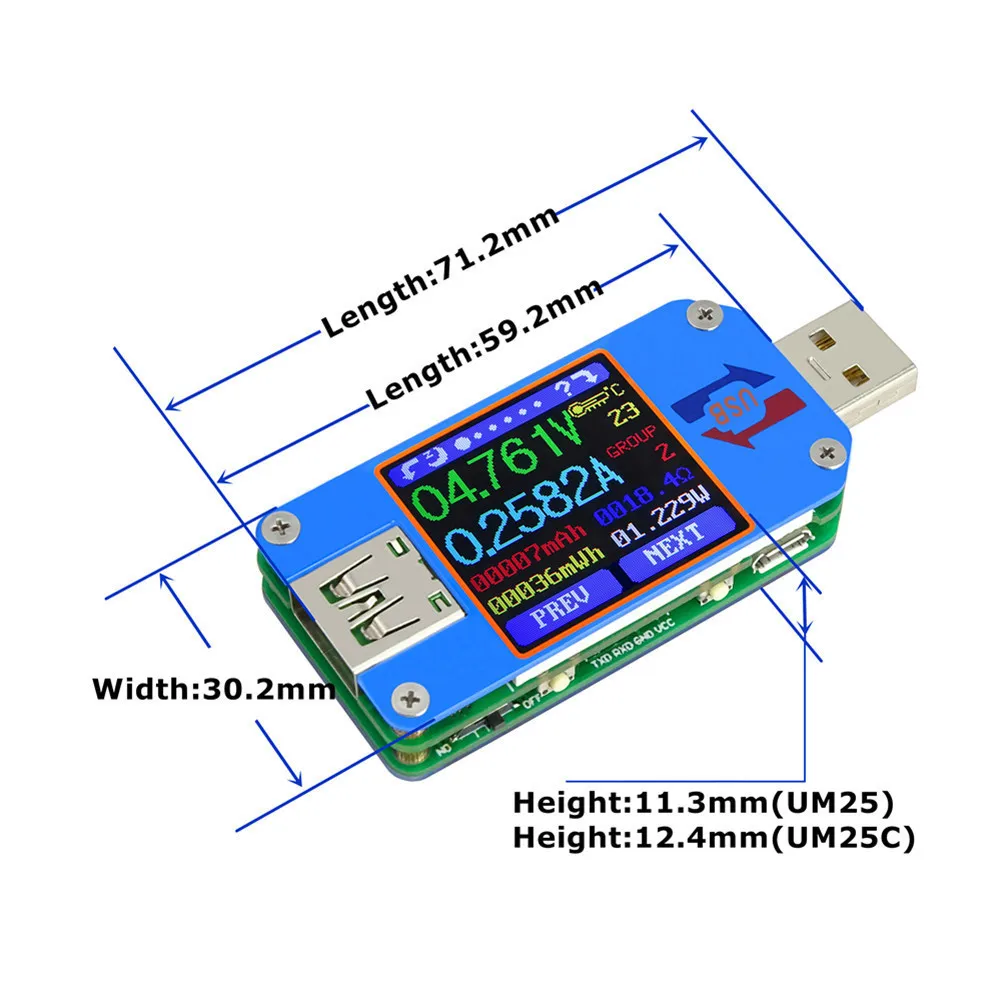

Размер изделия: 71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)

Вес изделия: 23,74 г (UM25C)/19,26 г (UM25) (без упаковки); 54,56 г (UM25C)/50,08 г (UM25) (с упаковкой)

Примечание:

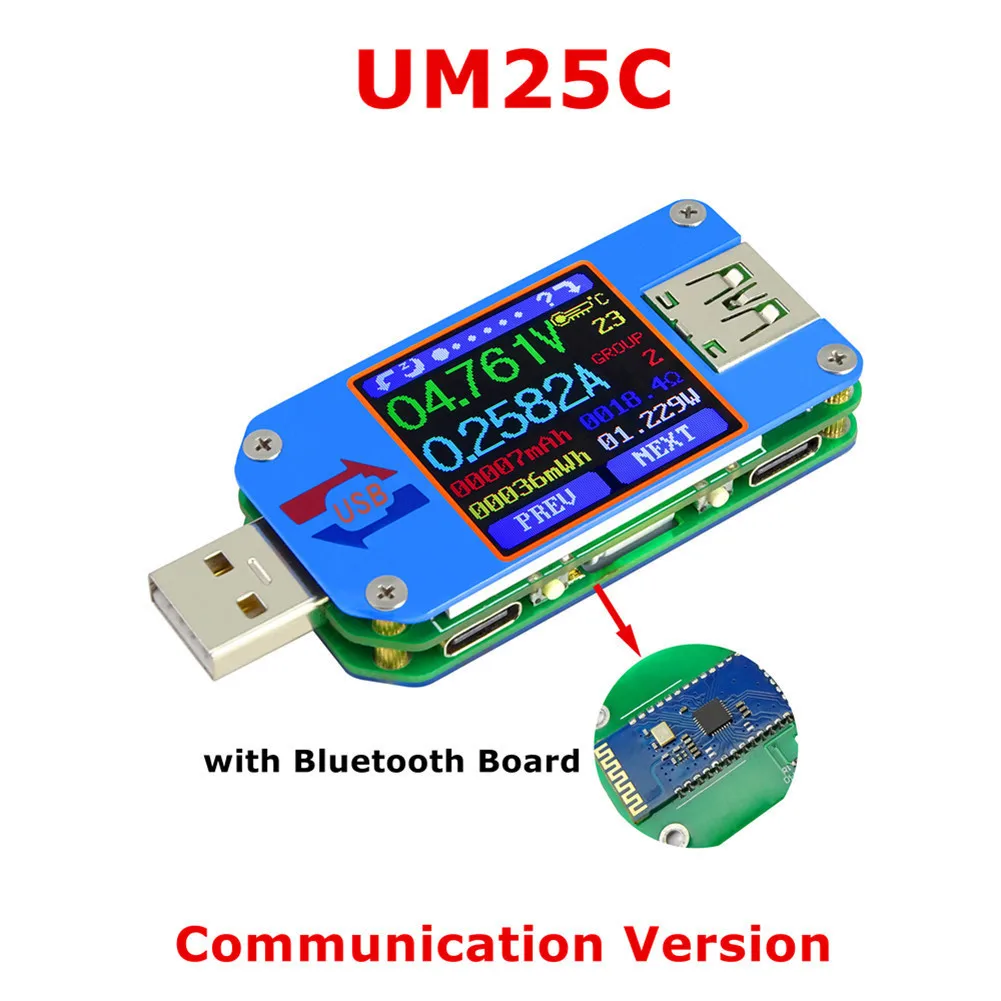

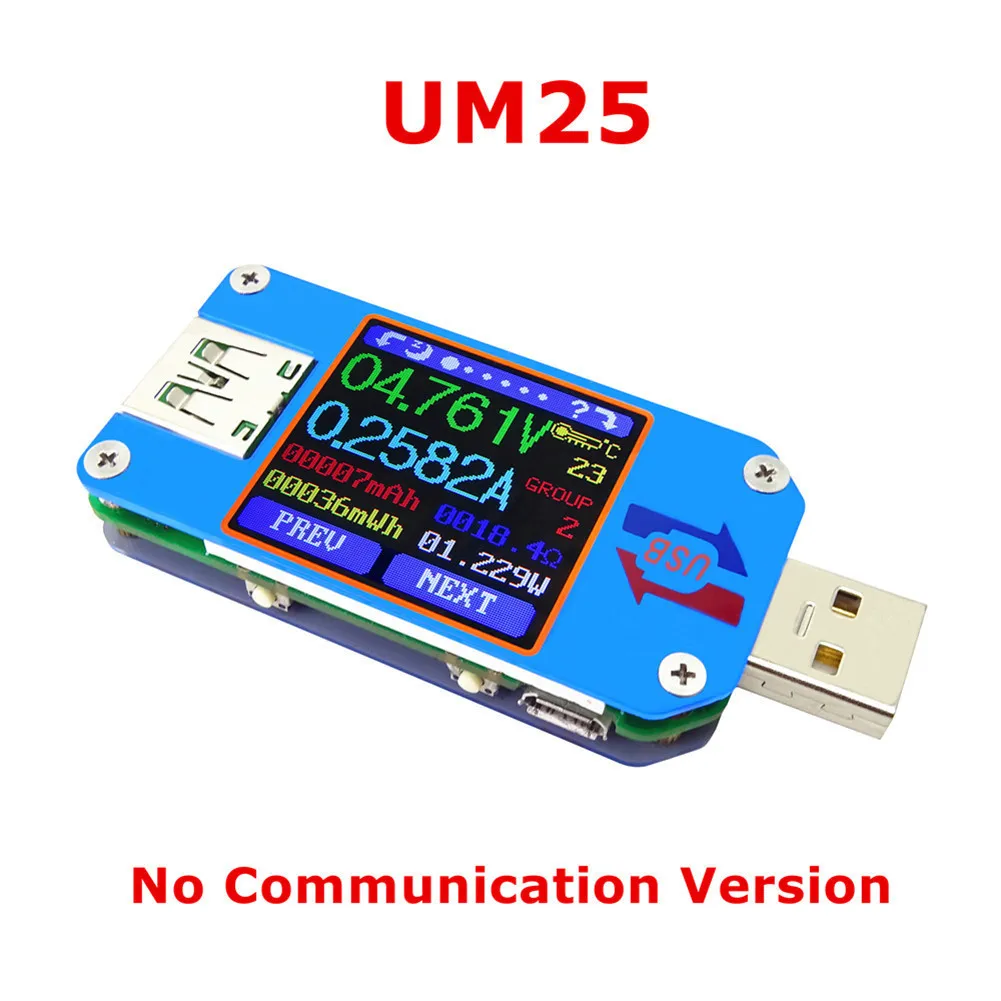

1. UM25-это не версия связи, UM25C-это версия связи по Bluetooth.

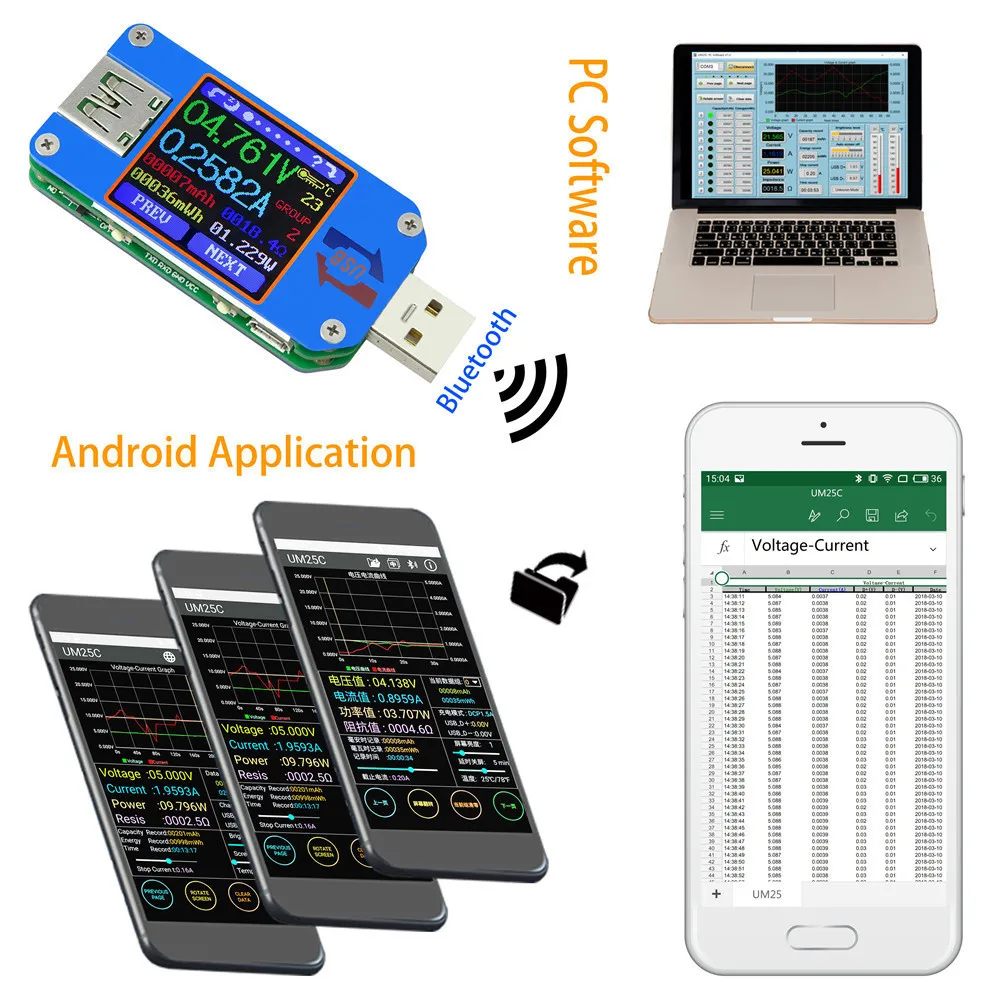

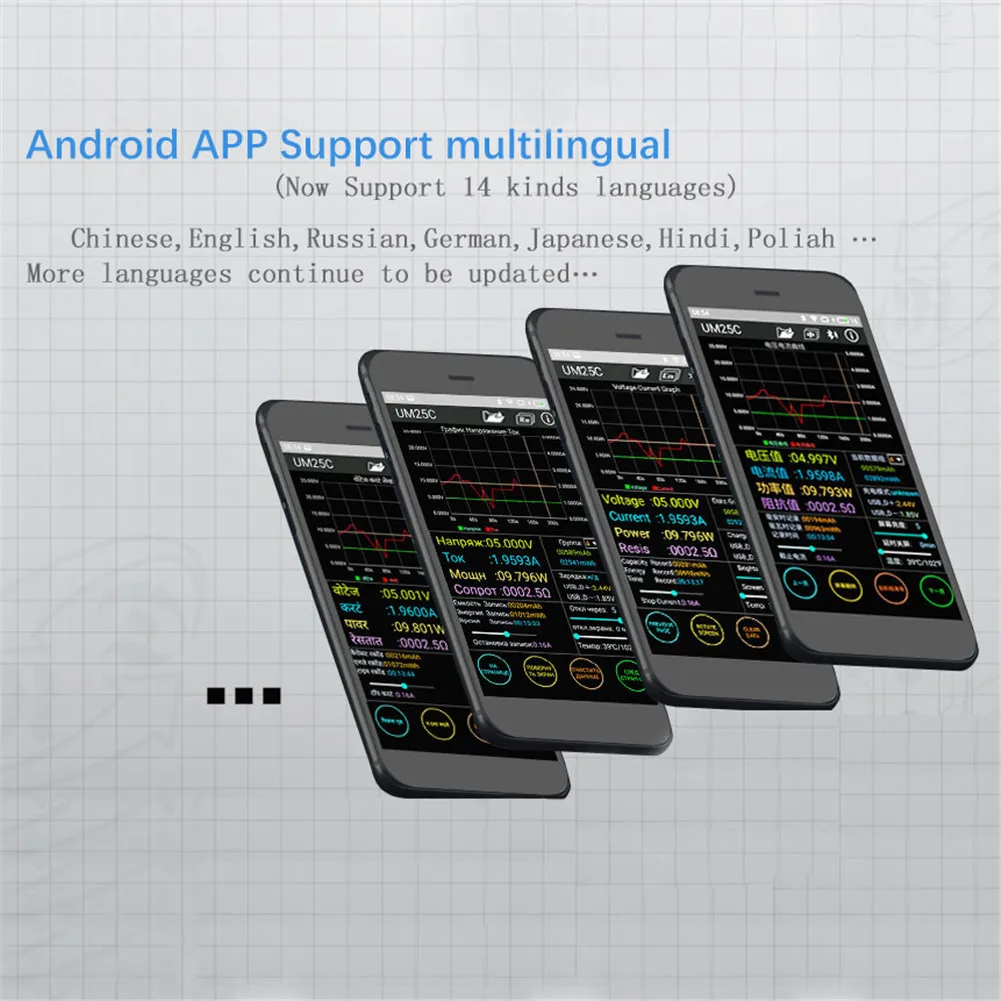

2. ПК программное обеспечение поддержка окна ПК (Win 7 и выше) и телефона Android (Android 5,0 и выше, поддержка 14 видов языка, китайский, английский и русский ....)

3. Руководство пользователя, Инструкция по установке программного обеспечения ПК и программное обеспечение ПК и ссылка для загрузки приложения Android:http://www.mediafire.com/folder/q2b8h079hpywq/UM25

4, для Android APP:

A: Приложение поддерживает только android 5,0 и выше.

B: Позволяет приложению делать в фоновом режиме, не очищать.

C:Разрешить самостоятельный запуск приложения.

D:Позвольте приложению оставаться после блокировки экрана, не быть очищенным.

E:Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может поддерживать связь с портом серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отключить адаптер, а затем снова подключить его, система установит его автоматически.

5. Описание видео:

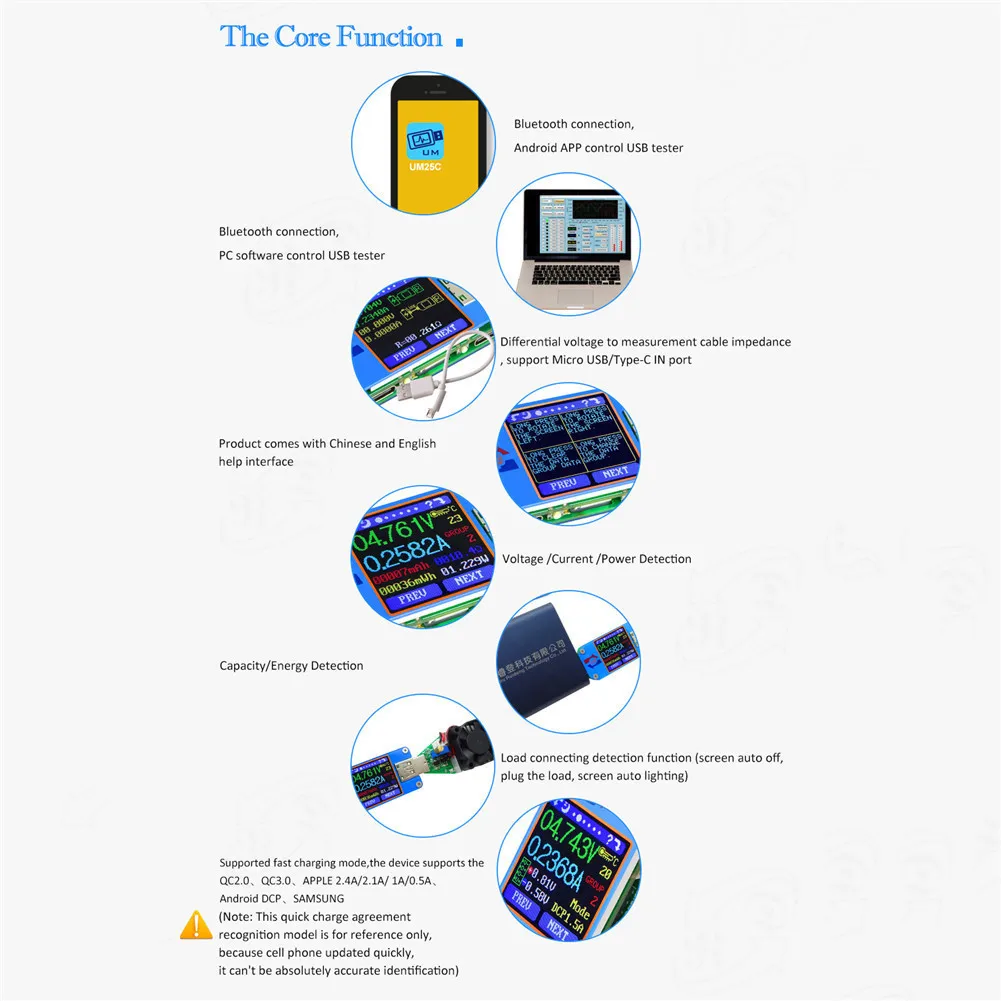

Тест приложения и другие функции Введение:

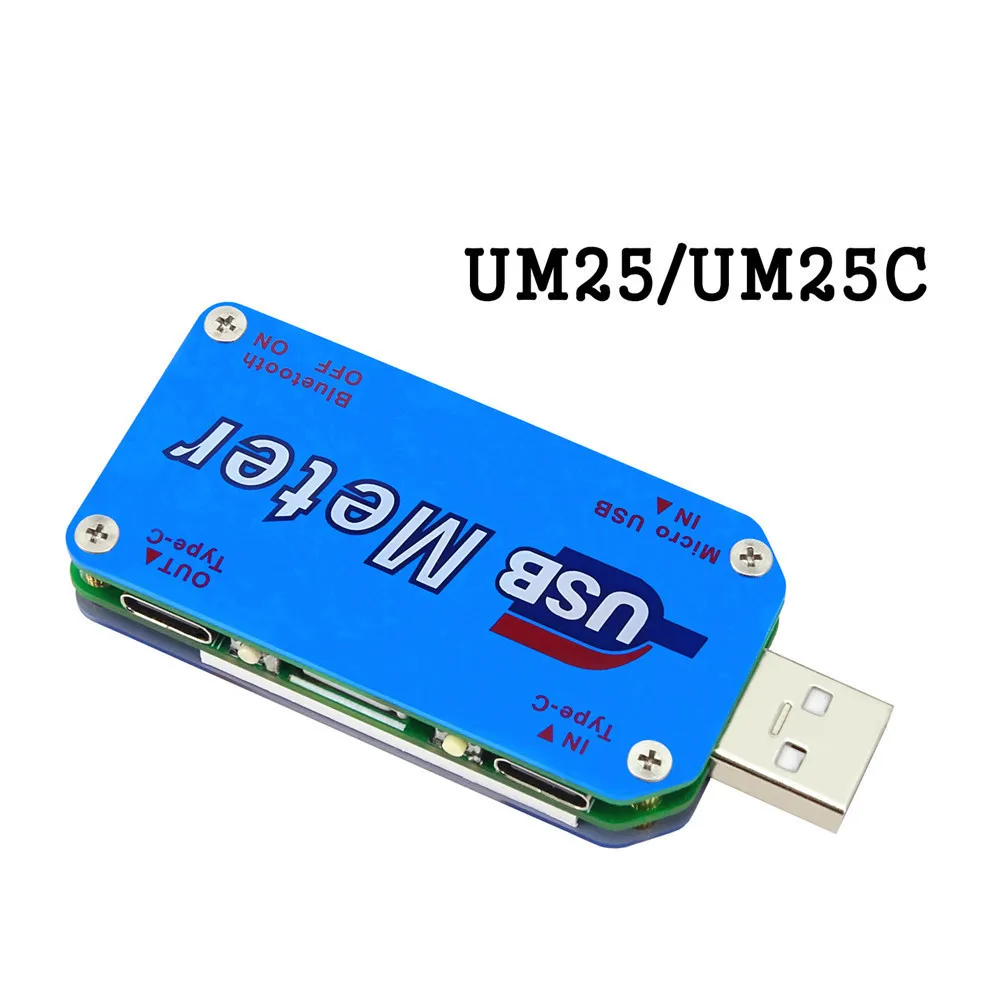

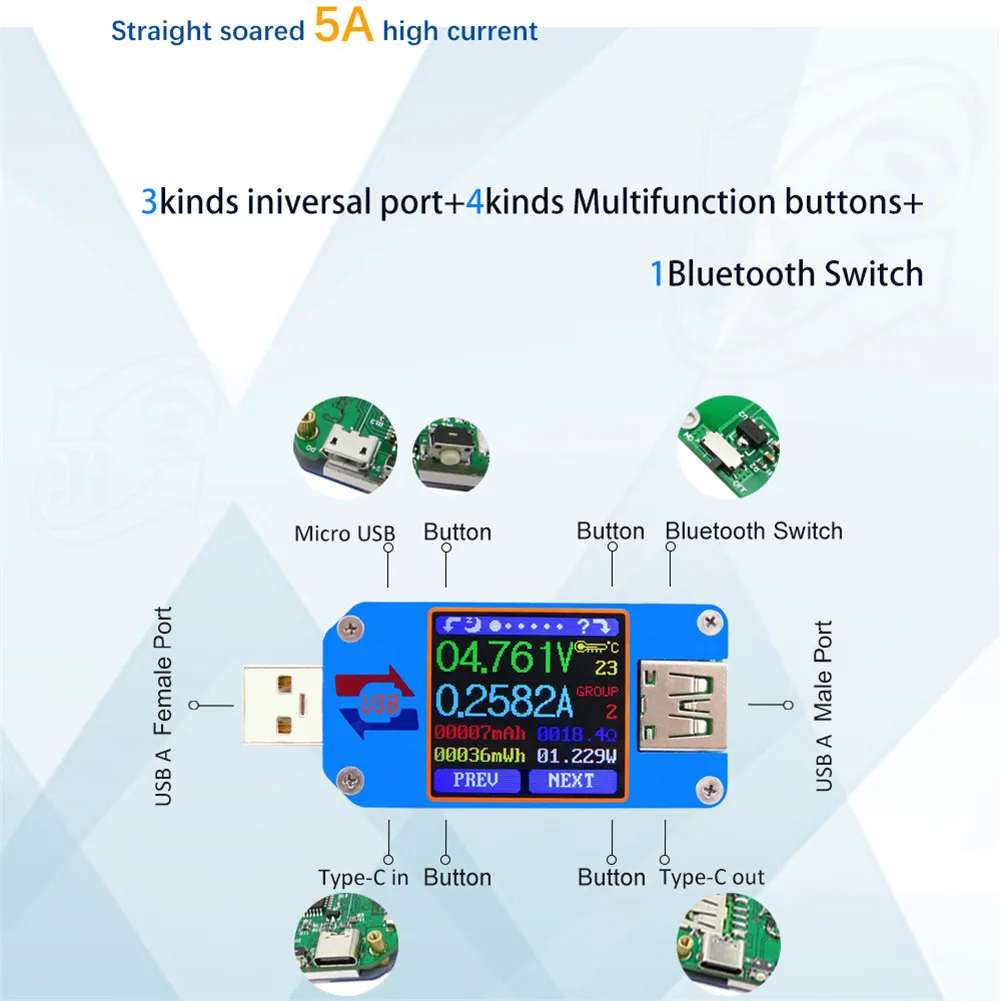

Схема устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C: переключатель Bluetooth

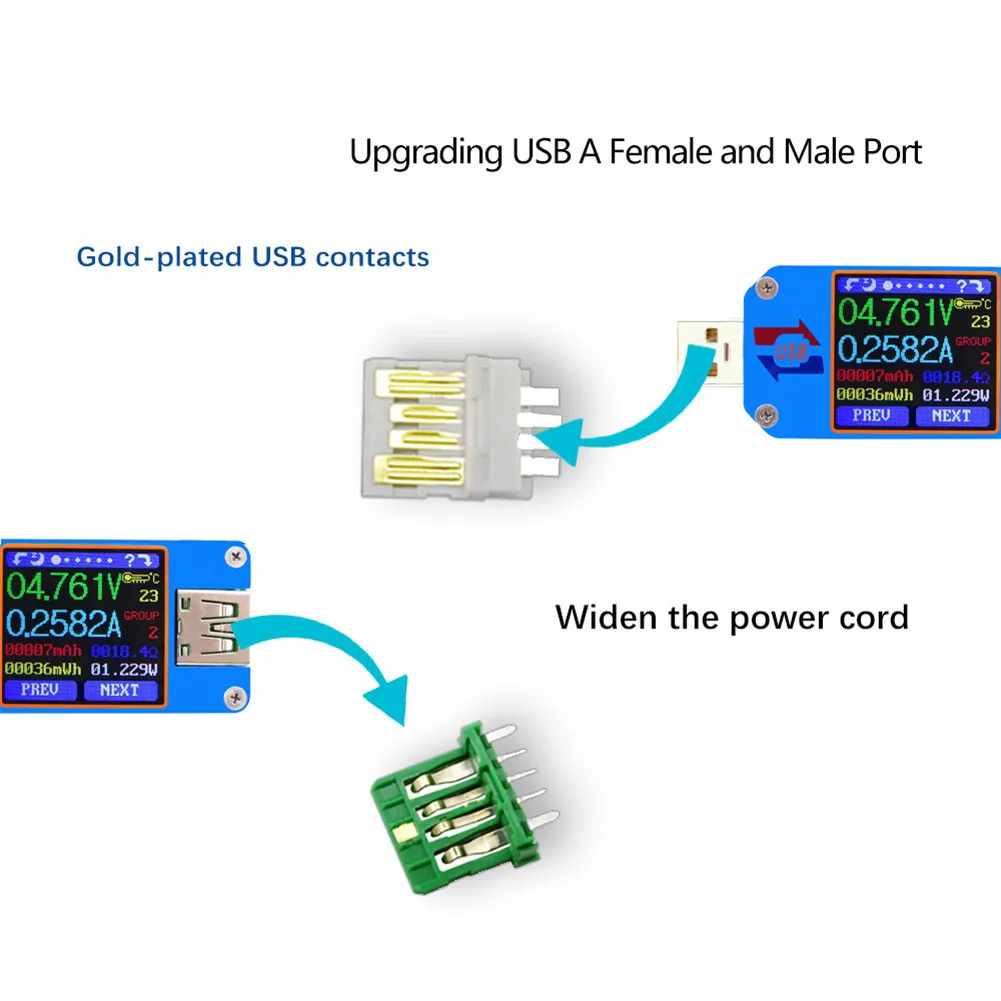

D: USB A женский порт

E: порт USB A

F: входной порт Type-C (только VBUS, GND, CC1, CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: выходной порт Type-C (только VBUS, GND, CC1, CC2 четыре провода)

I: индикатор Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth изменяется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

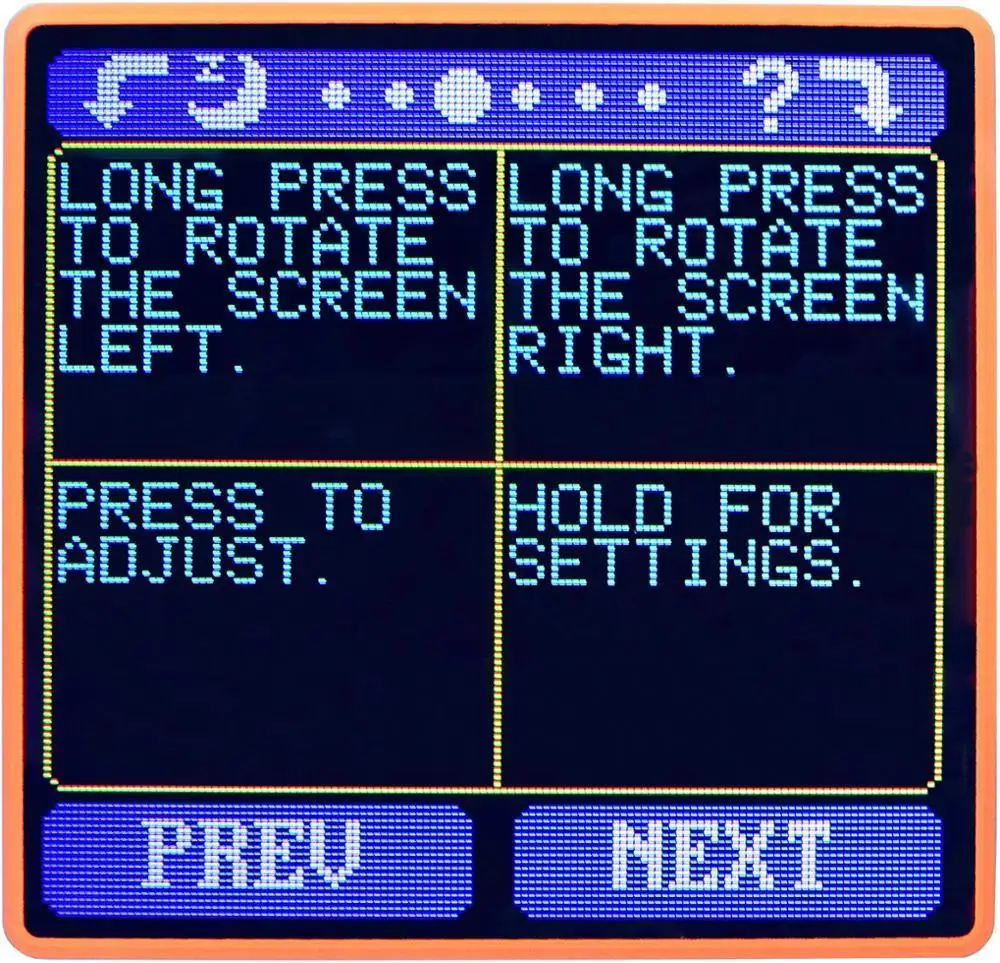

Подсказка интерфейса

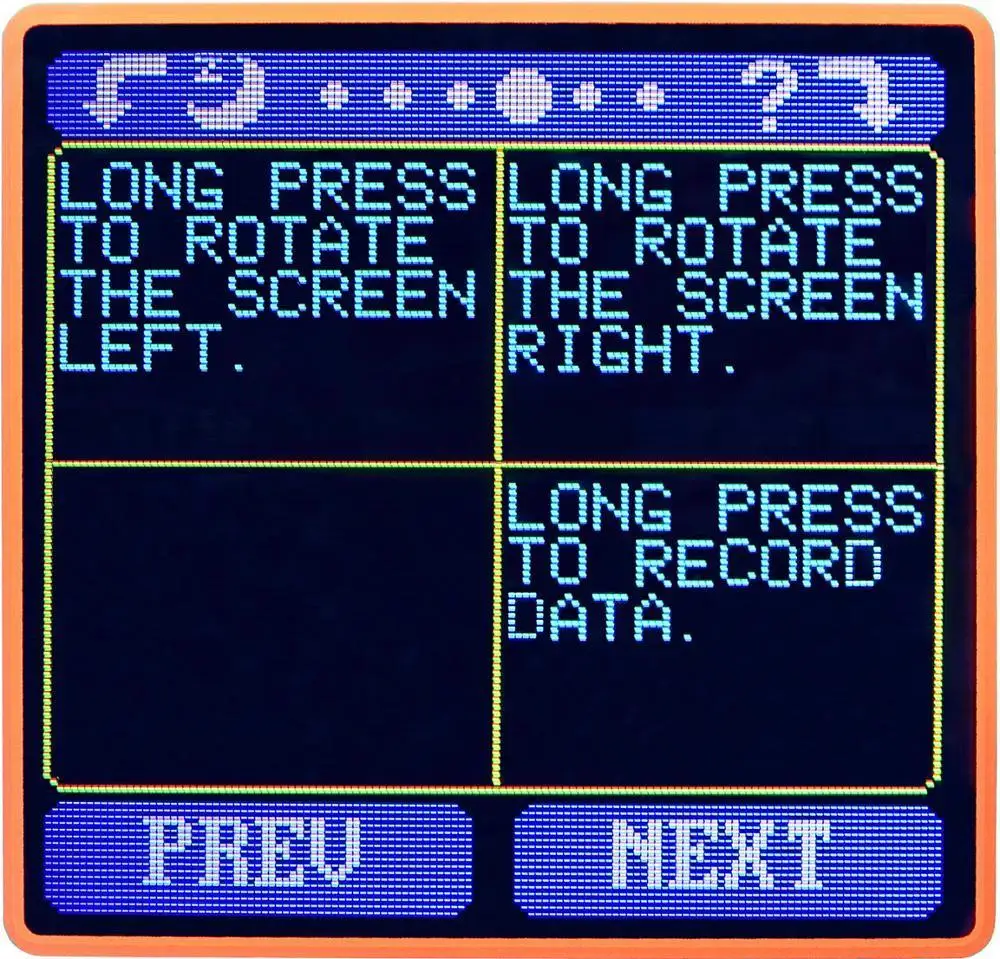

Функции отправки

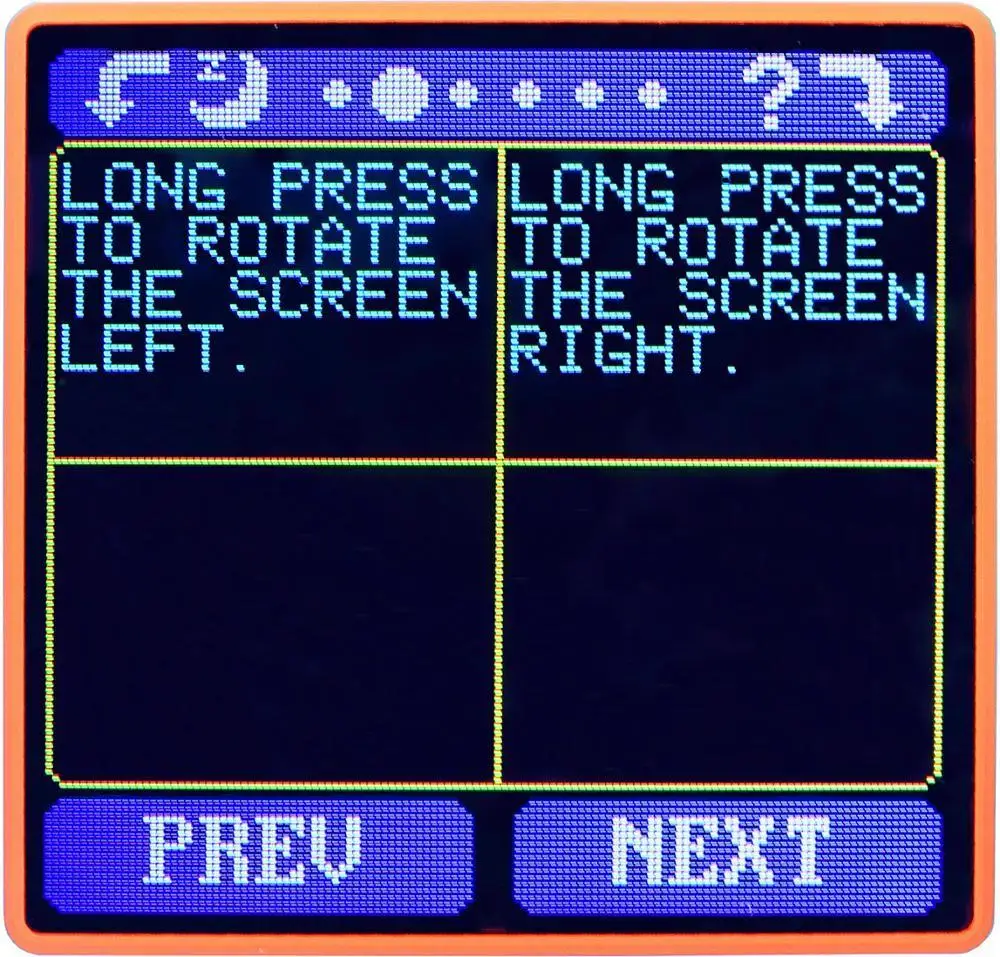

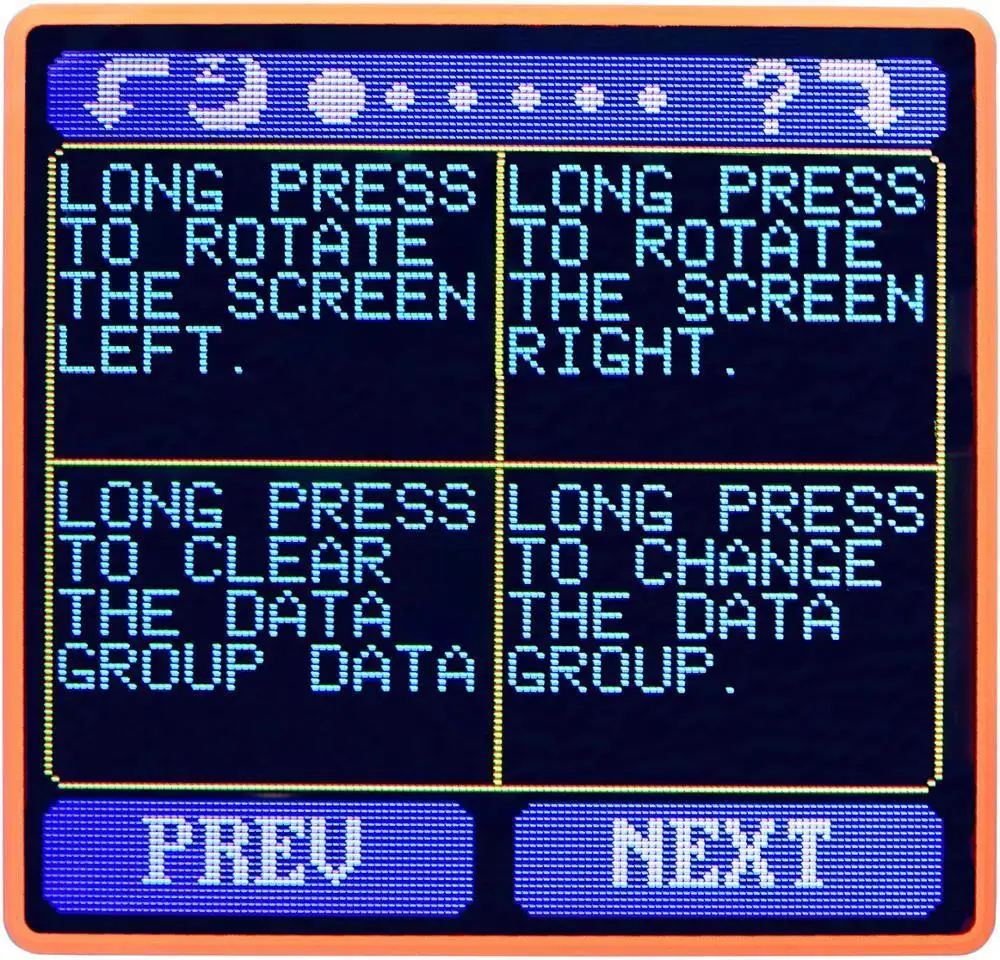

1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево

2:Нажмите клавишу, чтобы закрыть экран

3:Нажмите клавишу, чтобы открыть вспомогательный интерфейс

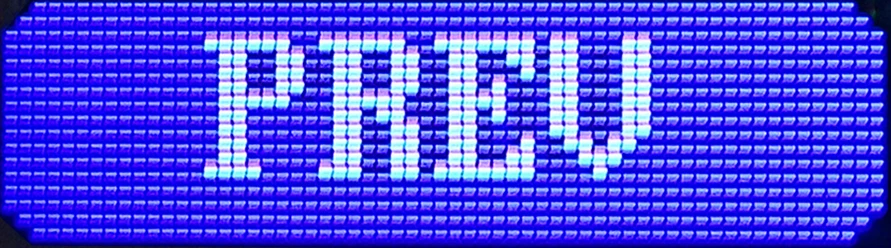

5:Нажмите PREV на предыдущую страницу

6:Нажмите рядом со следующей страницей

Инструкции по эксплуатации

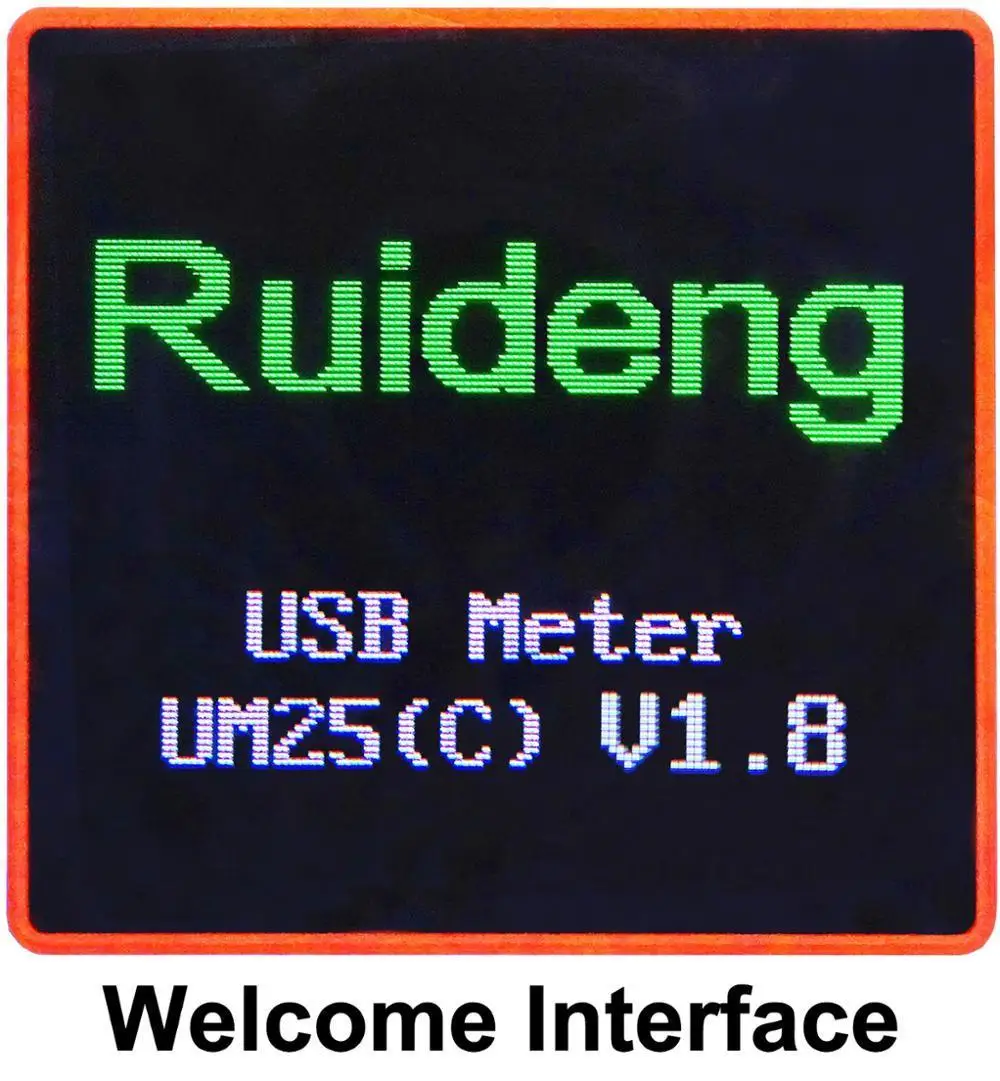

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса.

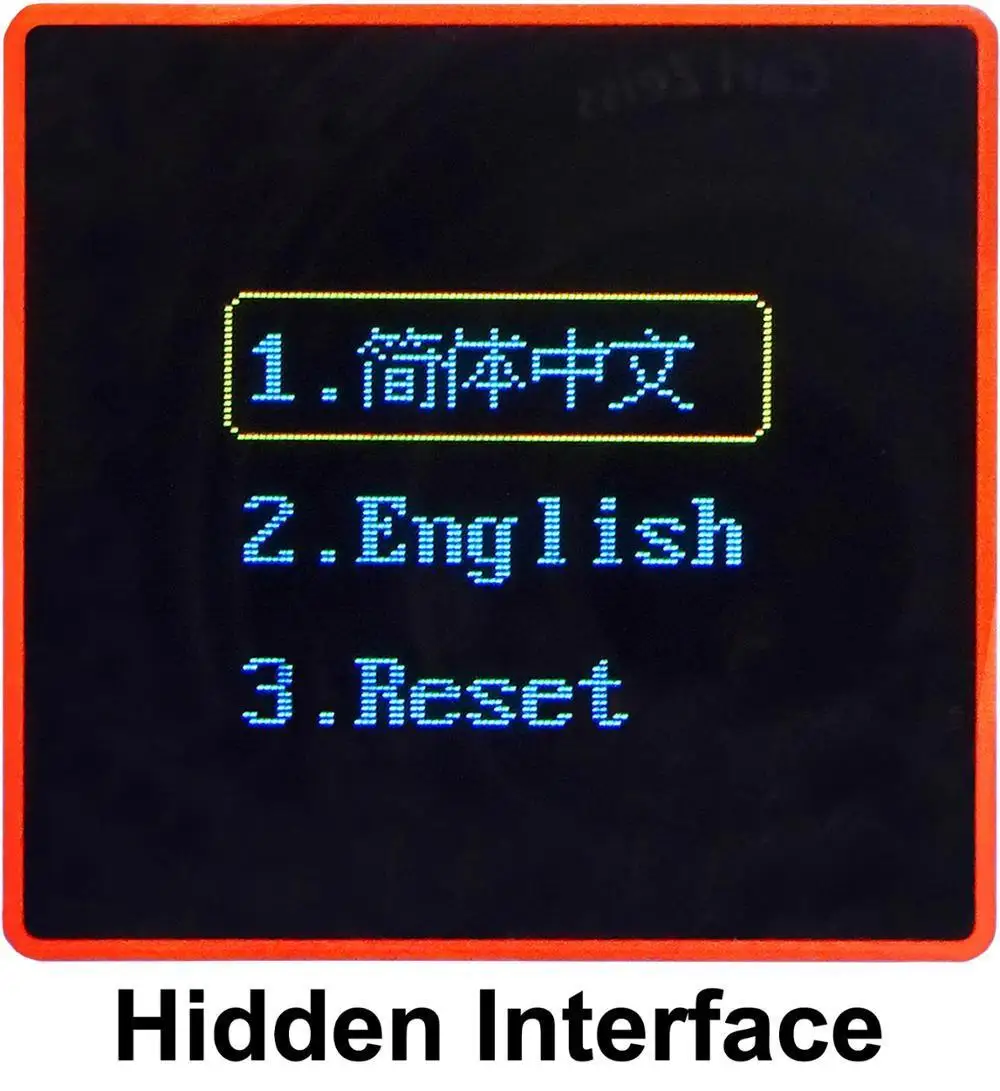

Скрытый интерфейс:Нажатие любой кнопки при включении модуля отображает три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сбросить (после сброса, данные настройки системы были восстановлены до заводской настройки, все сохраненные данные не были сброшены). Отпустите кнопку при желаемом выборе. Нажатие и удерживание кнопки после перехода к третьей опции выйдут из скрытого интерфейса.

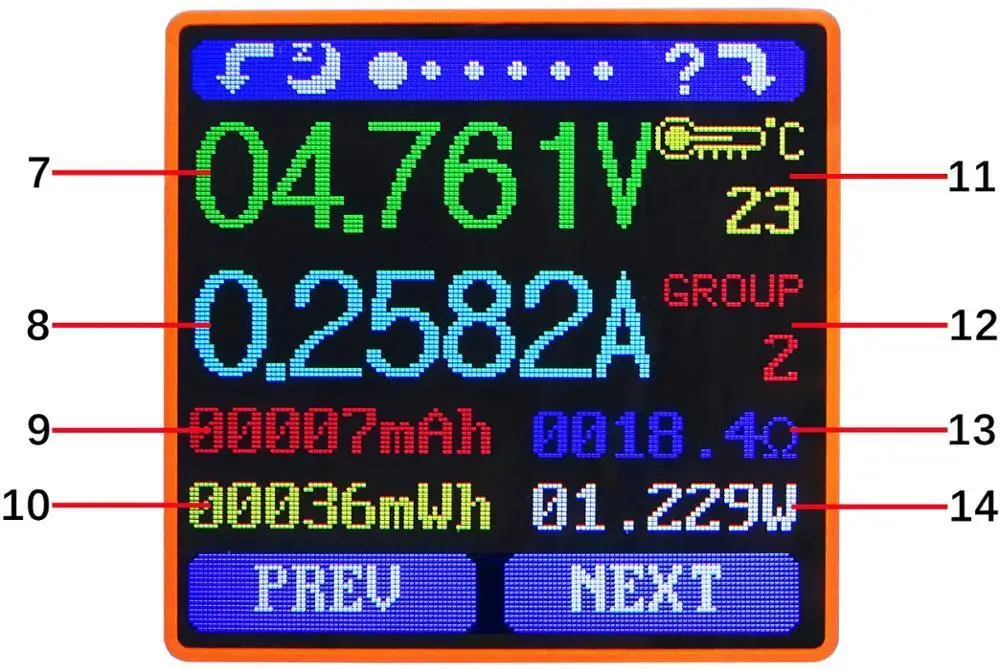

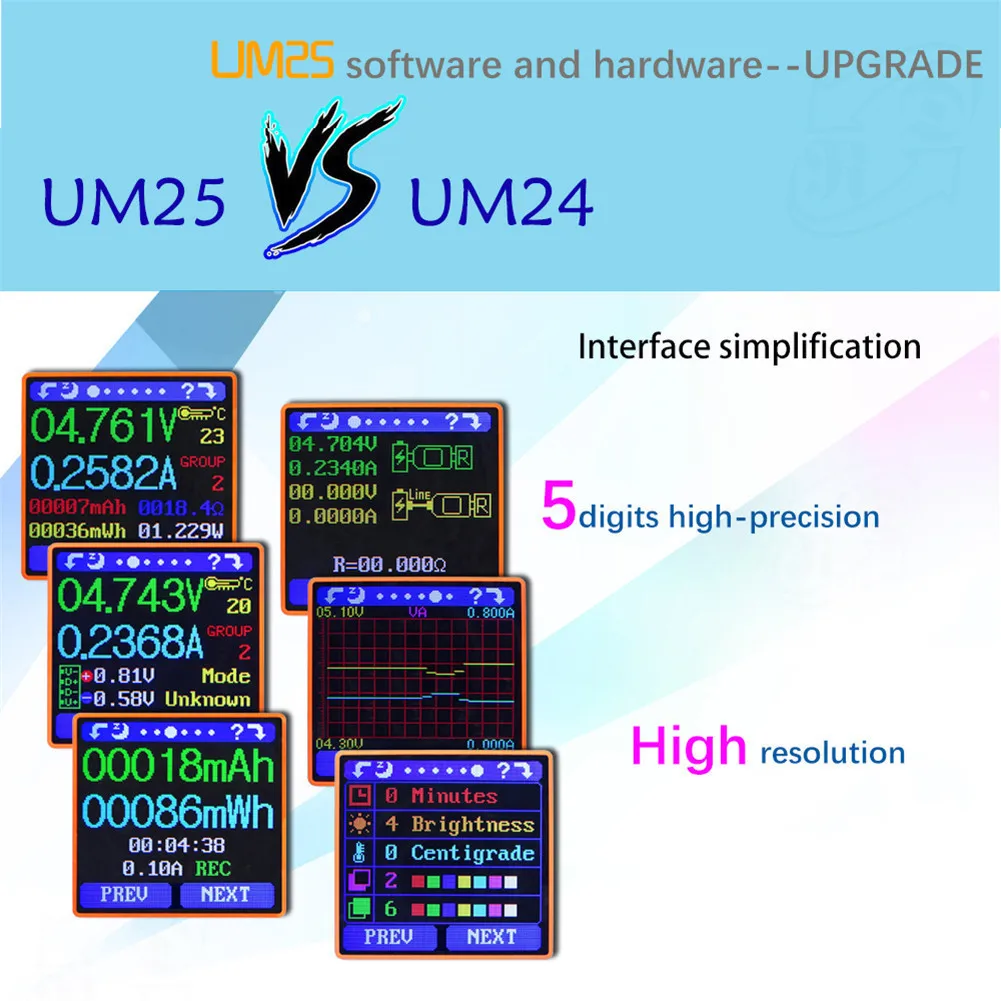

Интерфейс 1: основной измерительный интерфейс. (Как показано ниже)

7: измерение напряжения

8: Измерение тока

9: накопленная Емкость

10: накопленная энергия

11: измерение температуры

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Измерение мощности

Нажмите кнопку '?', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next», чтобы переключить группу данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С Группой данных 1-9 выбраны текущие мАч и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз, когда тестер включится. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при выключении питания. При следующем включении устройства эти значения будут возвращены и начнут мигать. Когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление перезагрузится.

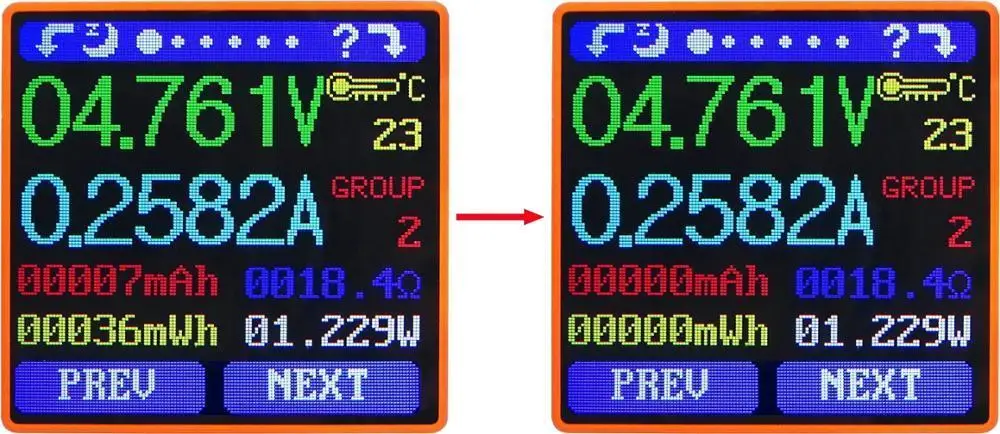

С выбранной Группой данных нажмите и удерживайте кнопку «превью», чтобы очистить мАч и mWh.

(Как показано)

Нажмите «next», чтобы перейти к интерфейсу быстрого распознавания заряда.

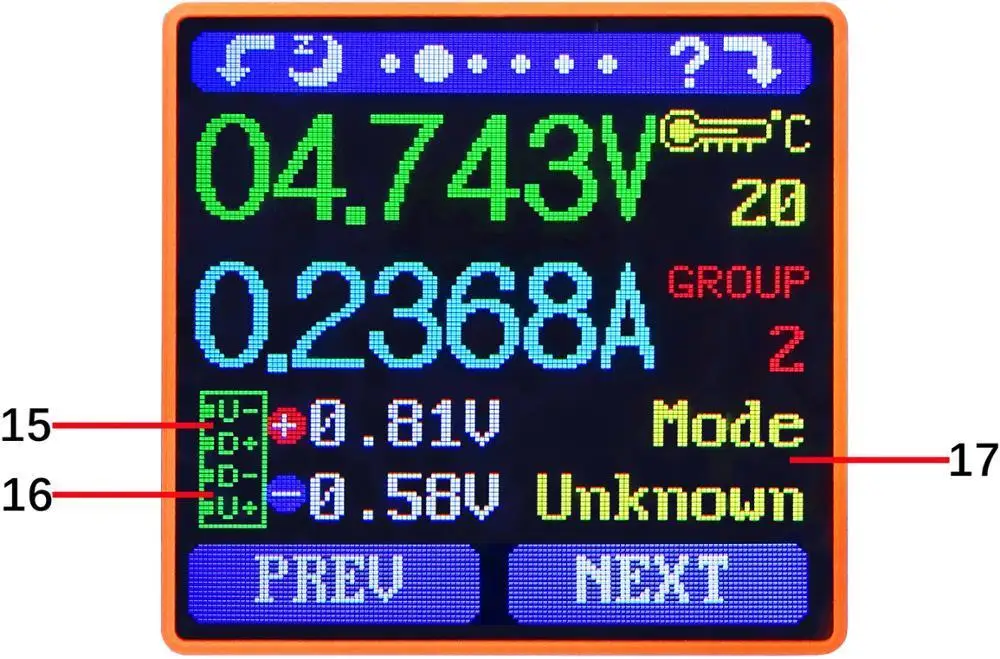

Интерфейс 2: интерфейс распознавания быстрой зарядки

15: D +: (DP) уровень положительного сигнала.

16: D-: (DM), уровень отрицательного сигнала данных.

17: режим отображения

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Нажмите «next», чтобы перейти к интерфейсу записи зарядки.

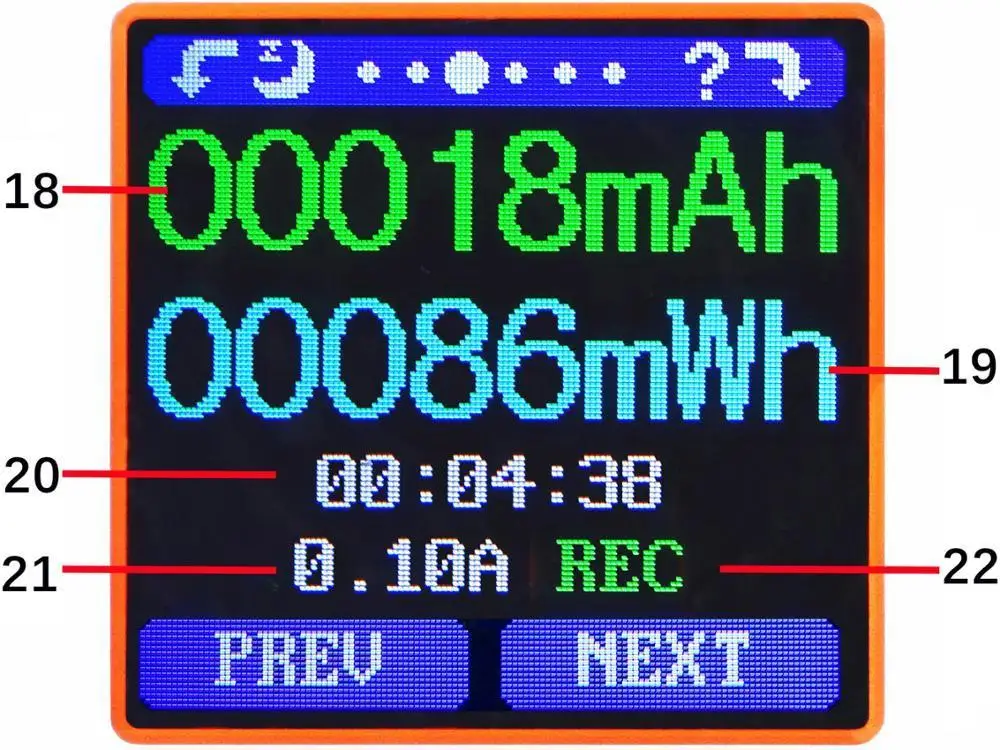

Интерфейс 3: Интерфейс записи зарядки

18: накопленная Емкость

19: накопленная энергия

20: Отображение времени: общее накопленное время записи.

21: мощность/энергия статистики пускового тока

22: REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток превышает значение пускового механизма низкого тока. Система автоматически начинает записывать накопленную емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы задать текущее значение триггера, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «PREV», чтобы настроить значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

Нажмите кнопку «Далее», чтобы перейти к интерфейсу измерения импеданса кабеля подключения данных.

Интерфейс 4: интерфейс измерения импеданса кабеля передачи данных.

Тестер может использовать дифференциальный метод напряжения для измерения сопротивления кабеля передачи данных

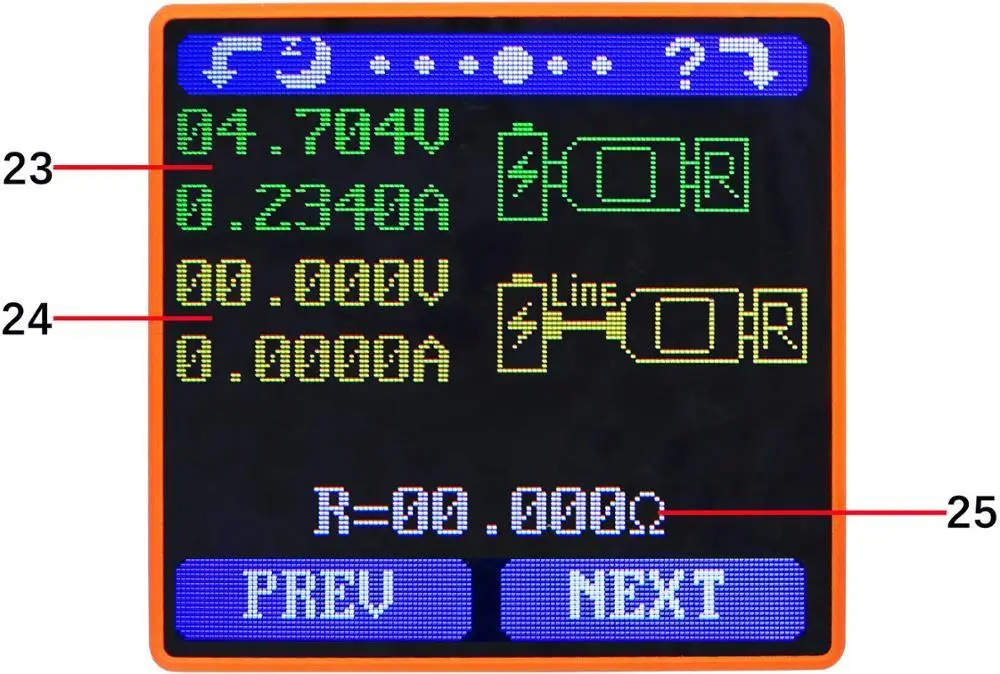

23: тестер USB непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для подключения данных с отображением напряжения и значений тока.

25: R: сопротивление кабеля для передачи данных.

ИзмерениеПроцедура:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A). Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель для подключения данных Micro USB/Type-C и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и проверка сопротивления кабеля передачи данных завершена, и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в состояние отключения питания на 4 В. Необходимо уменьшить ток нагрузки. Затем повторно Начните измерение с первого шага. После завершения теста на сопротивление кабеля для подключения данных тестер должен быть выключен, а затем снова включен, чтобы продолжить измерение.

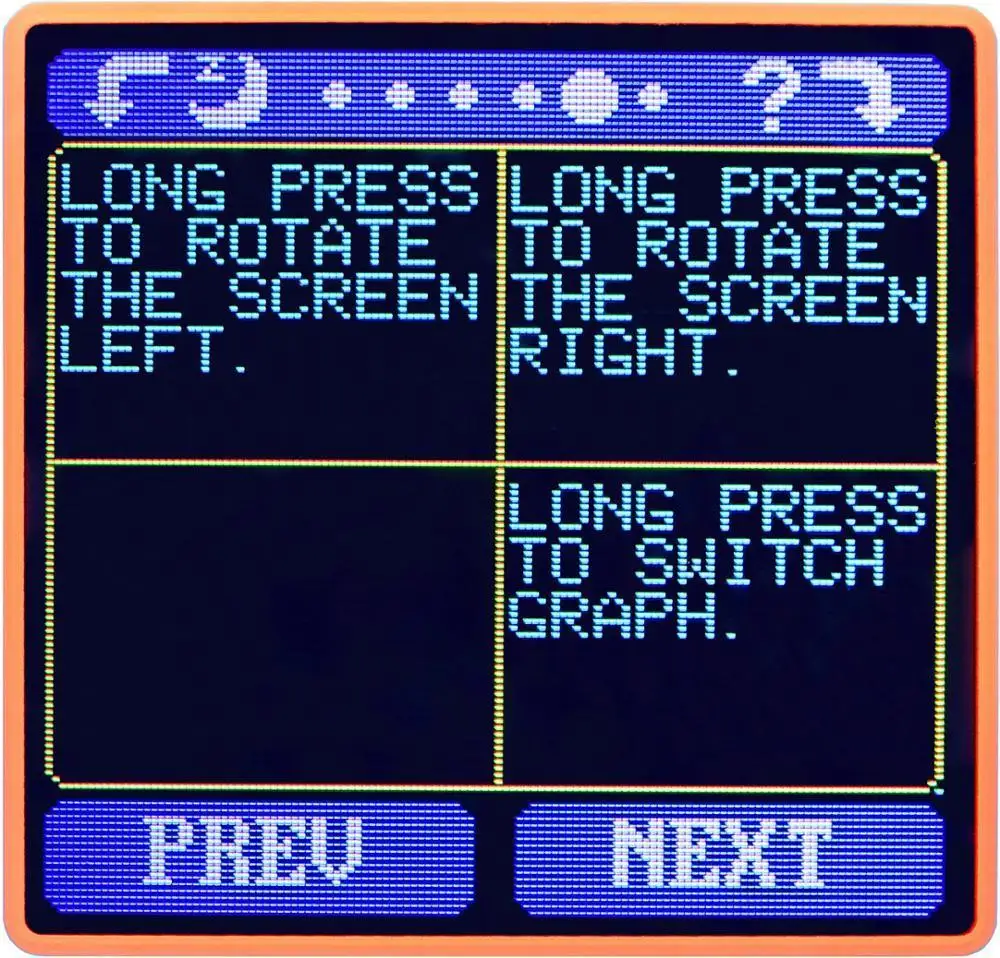

Нажмите кнопку «next», чтобы переключиться на графический интерфейс измерения.

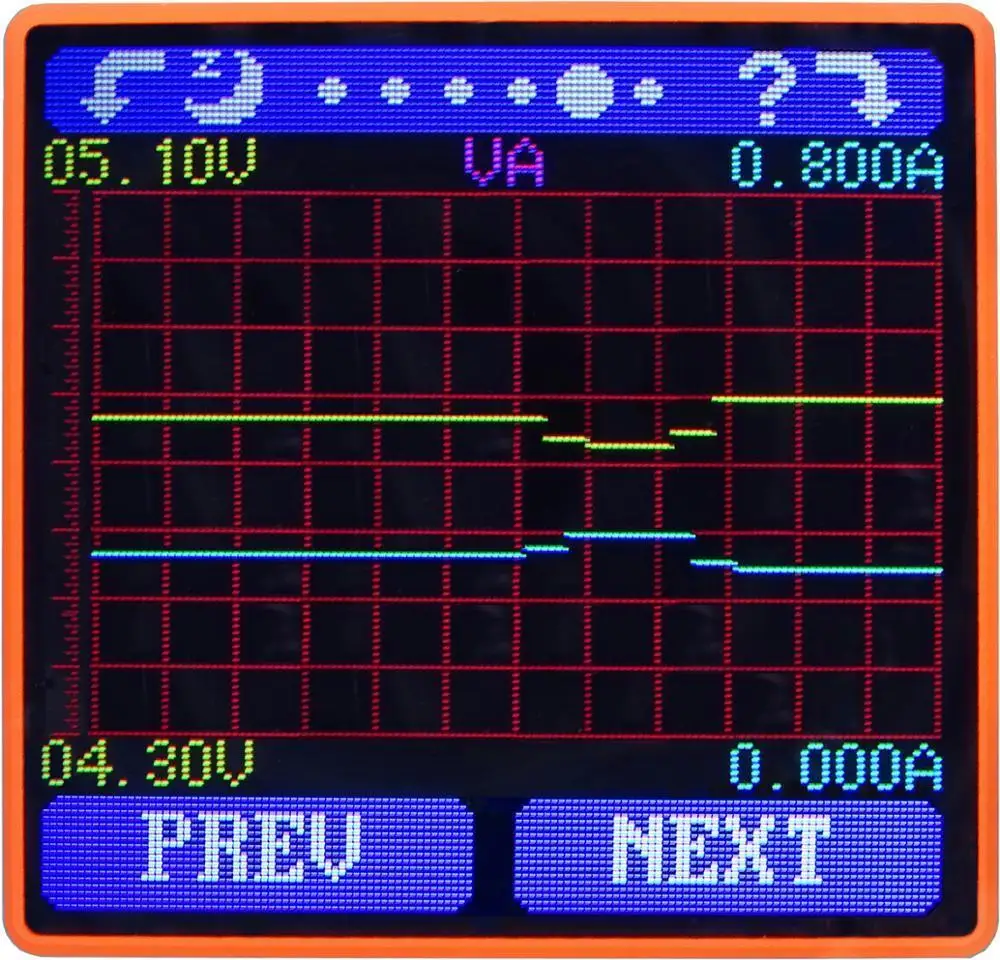

Интерфейс 5: графический интерфейс измерения

Этот интерфейс отображает измерение напряжения с течением времени в диапазоне 4-24 В и автоматически регулирует отображаемый диапазон в реальном времени для учета колебаний напряжения. И Измерение тока с течением времени в диапазоне 0-5.000A и автоматически отрегулирует Диапазон отображения в реальном времени для учета колебаний тока.

Инструкция по установке программного обеспечения управления ПК

-Режим: UM25C

Примечание: Данный продукт поддерживает только Windows 7 и выше.

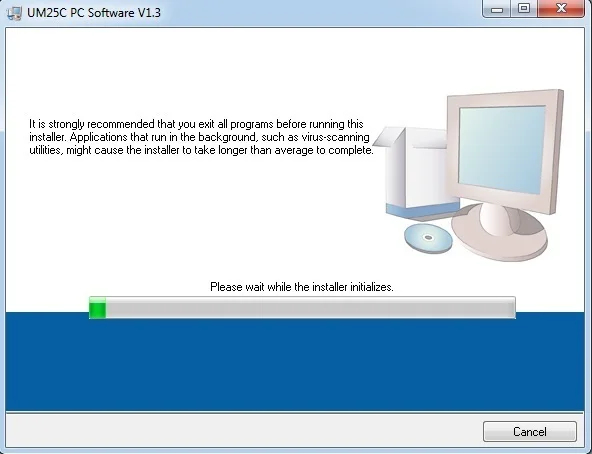

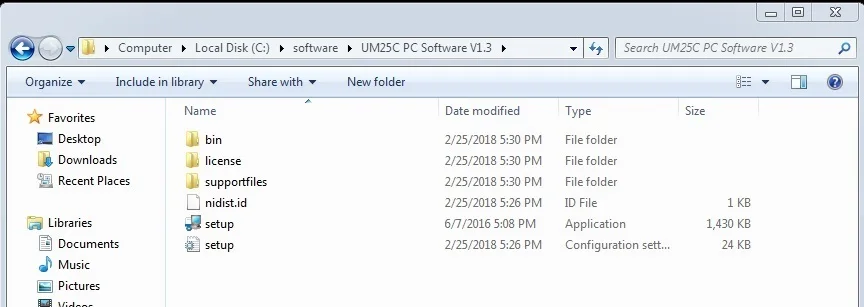

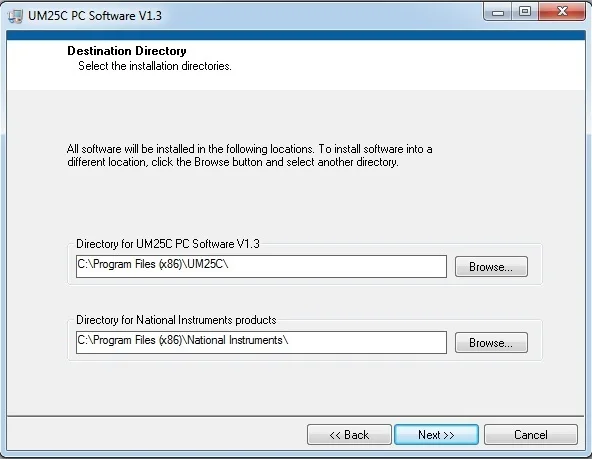

1 расстегните установочный пакет

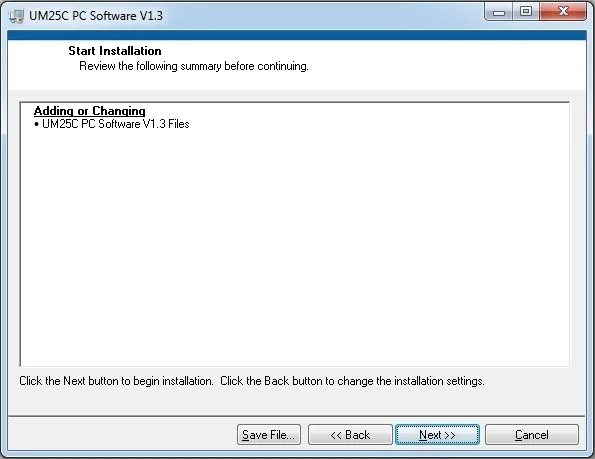

2 щелчка настройки для установки

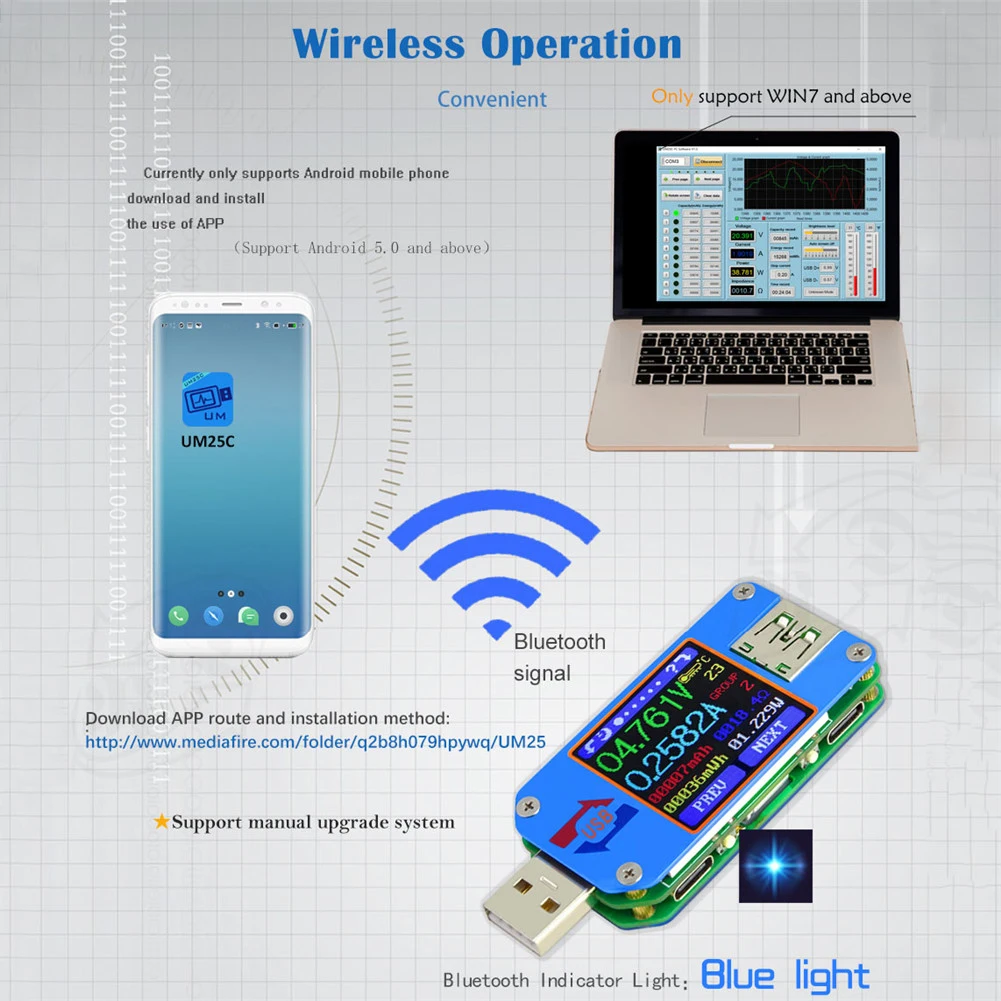

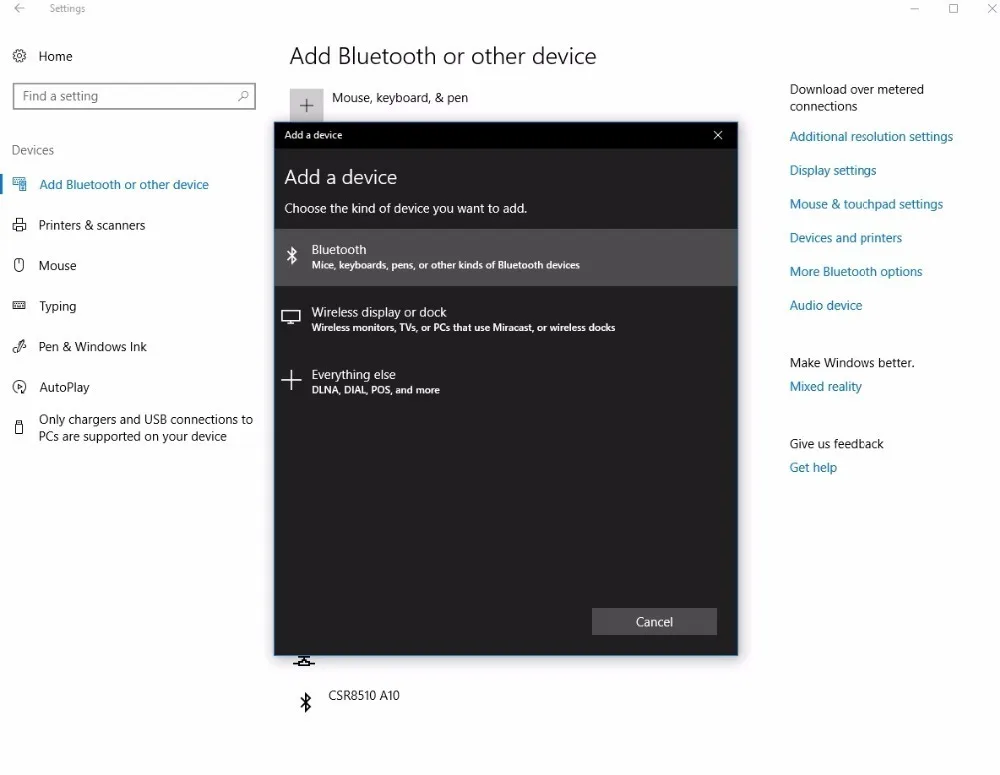

3 Подключение по Bluetooth

3,1 Откройте bluetooth-переключатель на UM25C.

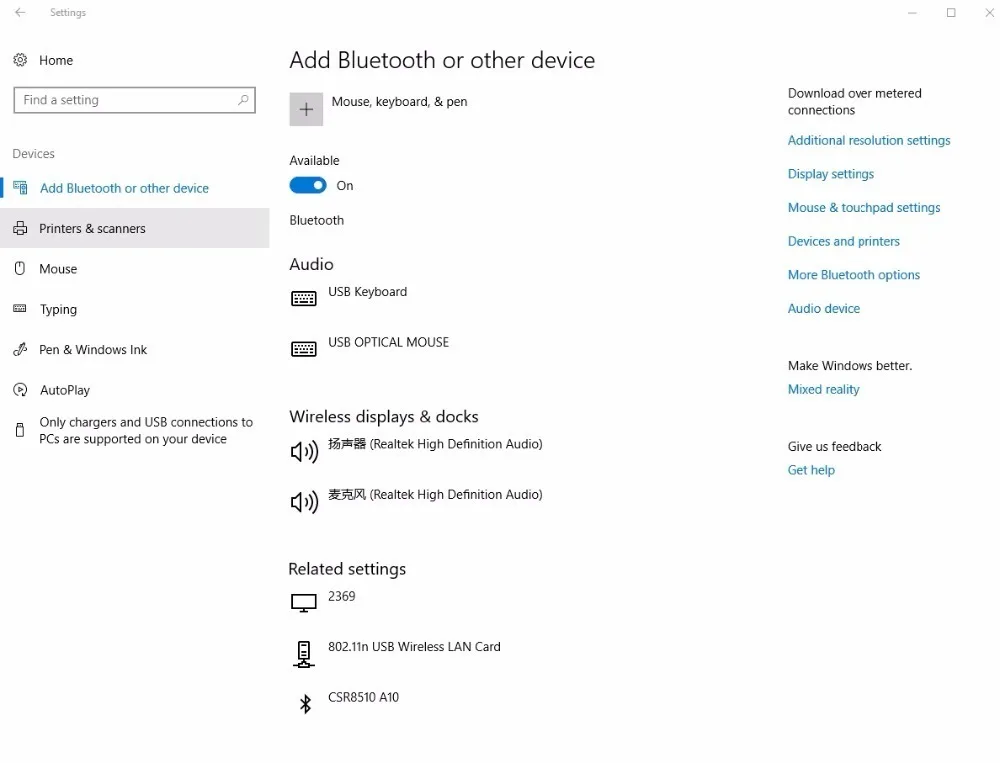

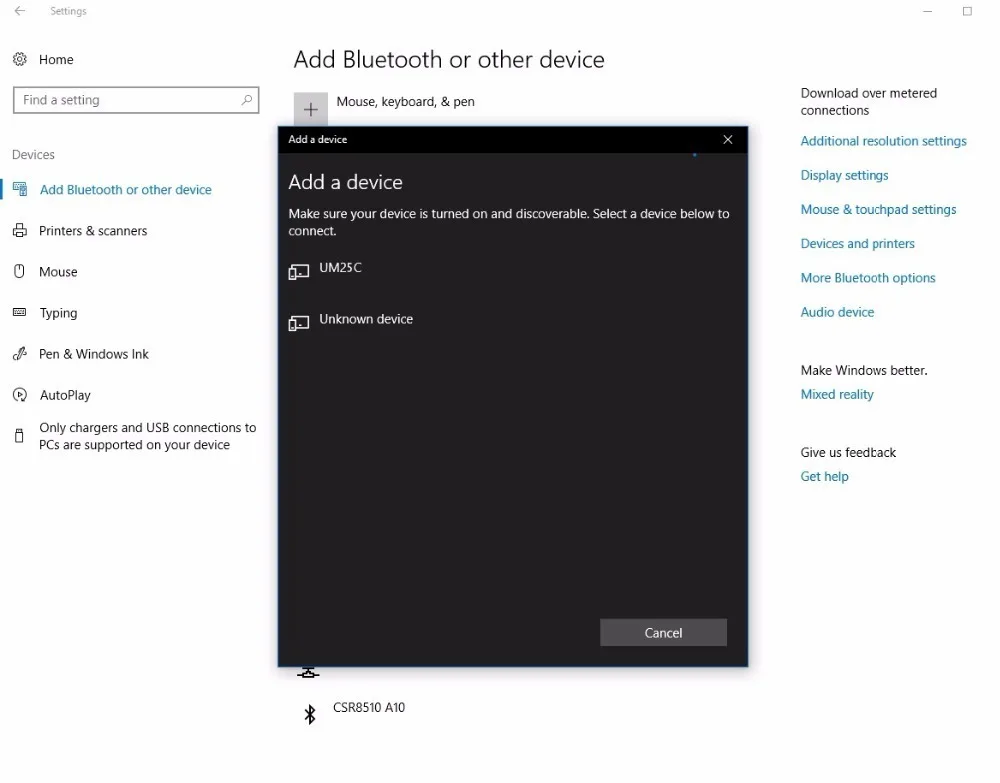

3,2 Используйте Вычисление для поиска устройства bluetooth.

3,3 просмотр настройки bluetooth

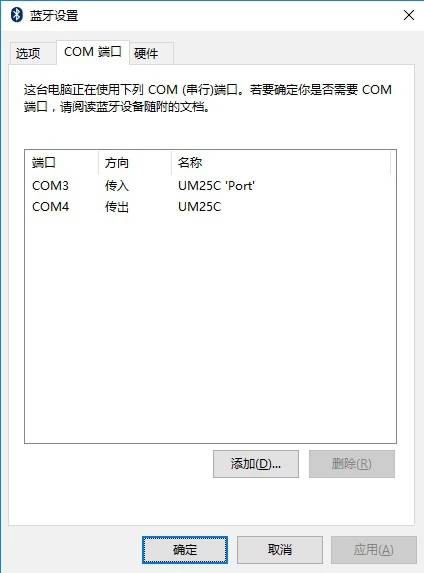

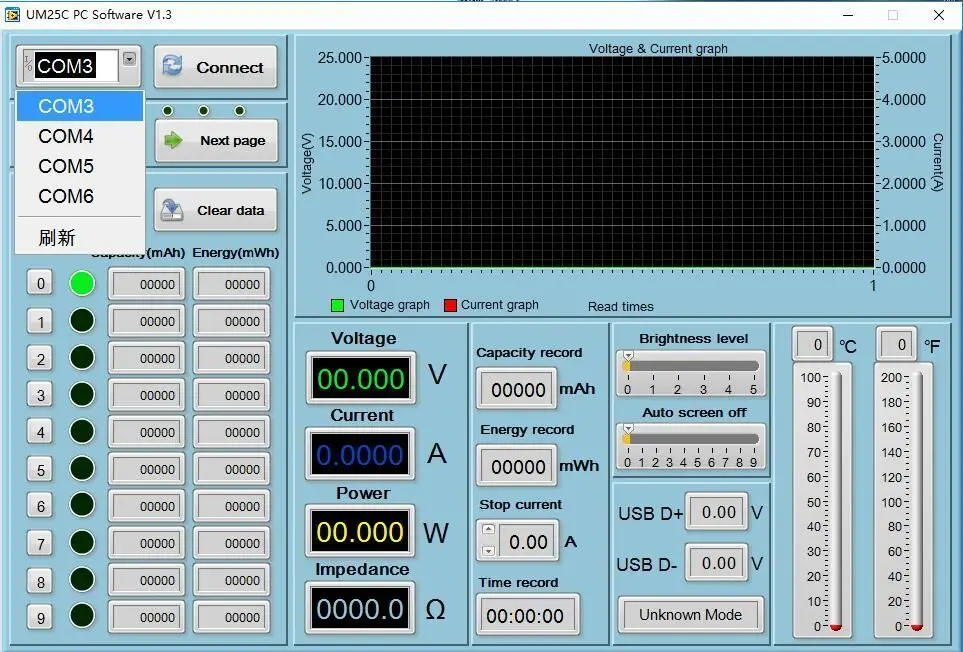

Выберите устройство, подключенное к bluetooth, просмотрите порт серии bluetooth COM, какой компьютер использовал. Efferent direction COM (UM25C'Port')-это порт подключения bluetooth. (Примечание: в системе win7 выберите bluetooth-устройство, щелкните правой кнопкой мыши, чтобы просмотреть свойства, отобразить следующие значения ширины, просмотреть COM порт настройки bluetooth, Выберите порт серии efferent direction для подключения. В системе win10 выберите bluetooth-устройство, нажмите кнопку «больше bluetooth», просмотрите COM порт настройки bluetooth, Выберите порт серии efferent direction для подключения.)

3,4 Подключение bluetooth:

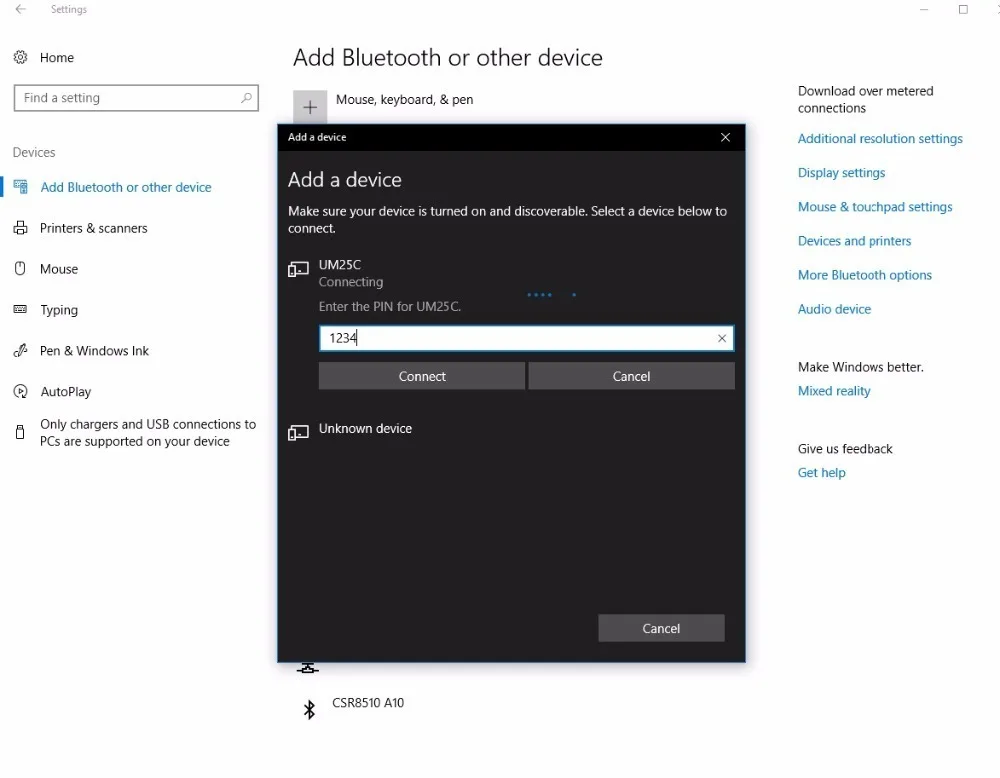

3,5 когда индикатор Bluetooth изменяется от мигания к статическому, нажмите «подключить»

4. Введение функции

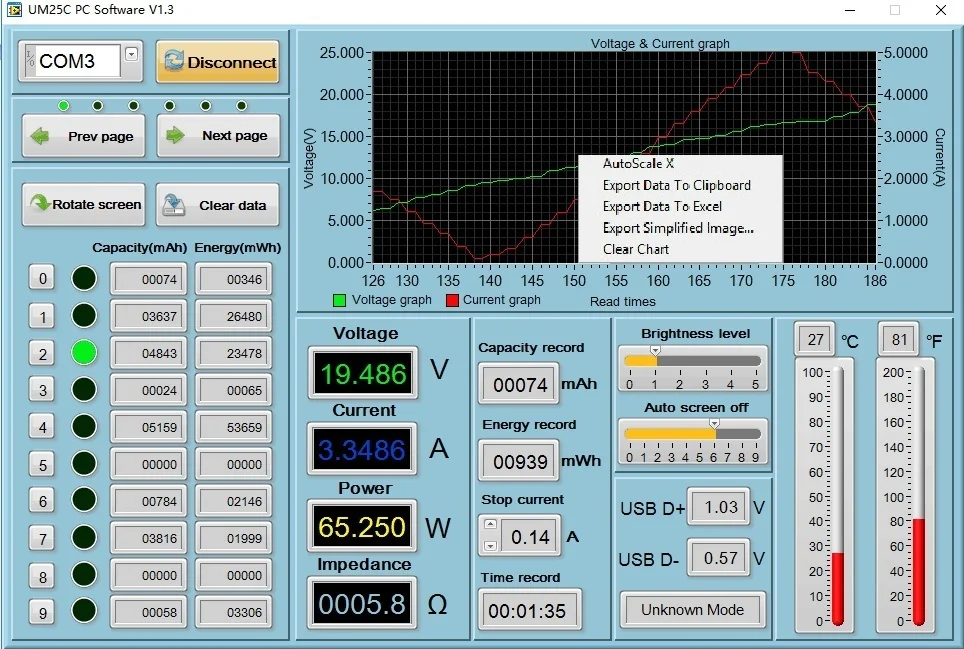

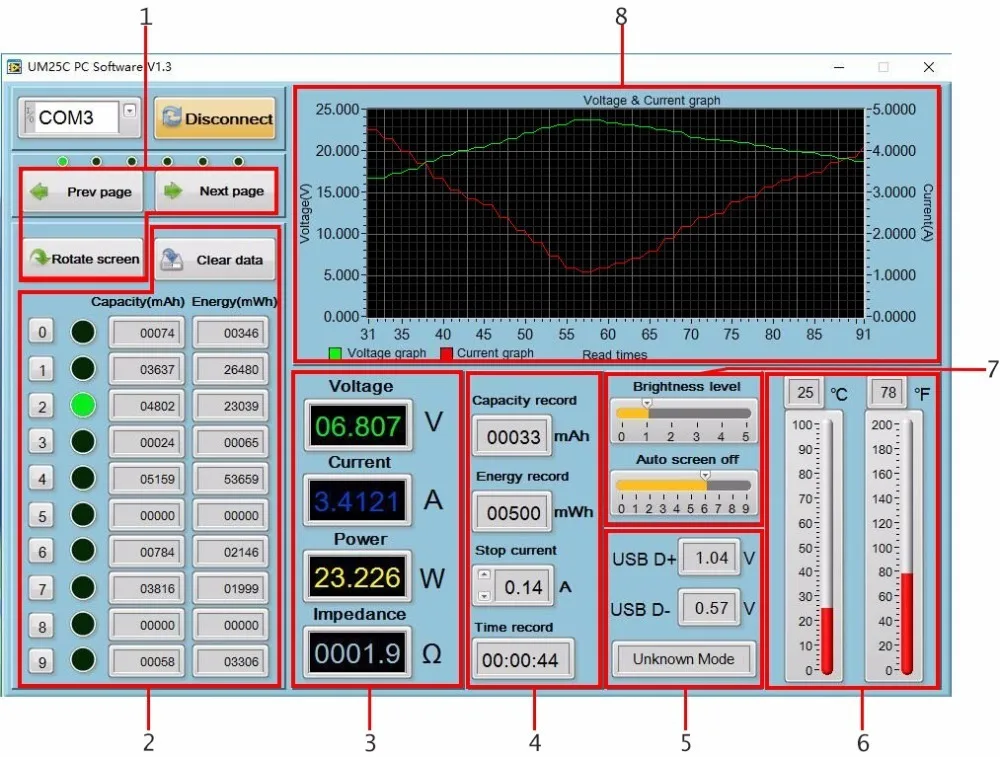

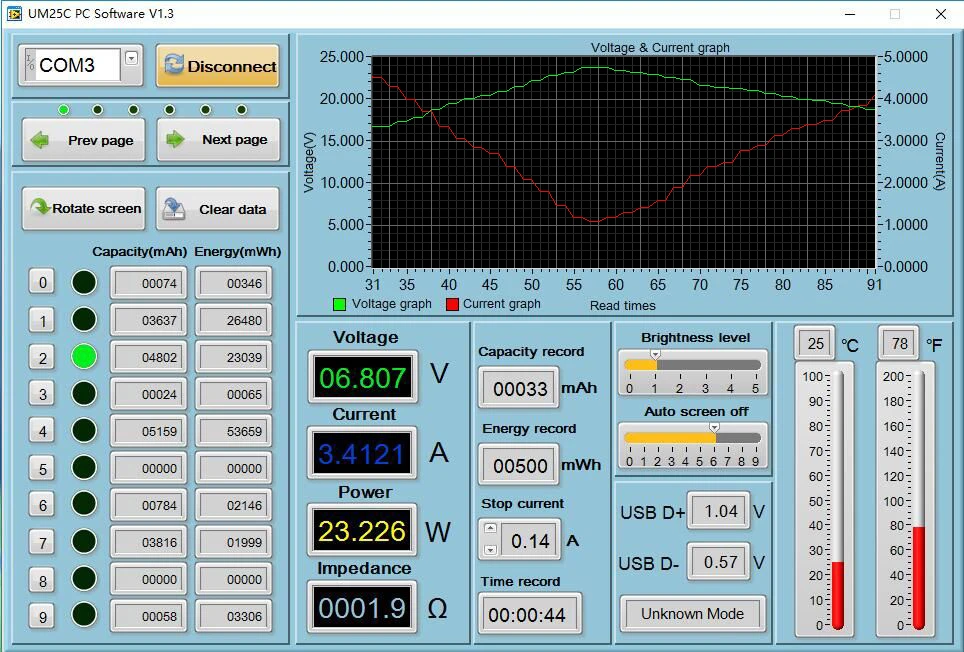

4,1 обзор программного интерфейса:

1: Основные функции: Предыдущая страница, Следующая страница, поворот экрана,

2: Соответствующая группа данных: переключатель группы данных (нажмите соответствующий номер, чтобы переключиться непосредственно в эту группу данных), данные группы данных

3: соответствующий основной интерфейс дисплея 1: основной интерфейс измерения

4: соответствующий основной интерфейс дисплея 3: Интерфейс записи данных

5: соответствующий основной интерфейс дисплея 2: интерфейс распознавания быстрой зарядки

6: соответствующий основной интерфейс дисплея 6: переключатель температуры, дисплей температуры двойного формата

7: соответствующий основной интерфейс дисплея 6: яркость экрана, автоматическое выключение экрана.

8: соответствующий интерфейсу главного дисплея 5: интерфейс графического отображения напряжения и тока.

4,2 графа и экспорт данных:

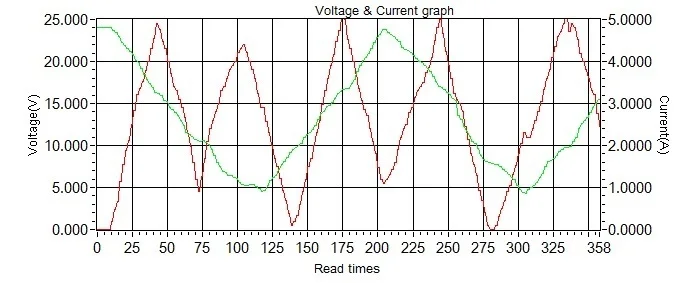

Переместите мышь по графику измерения напряжения/времени, затем щелкните правой кнопкой мыши и выберите следующие опции:

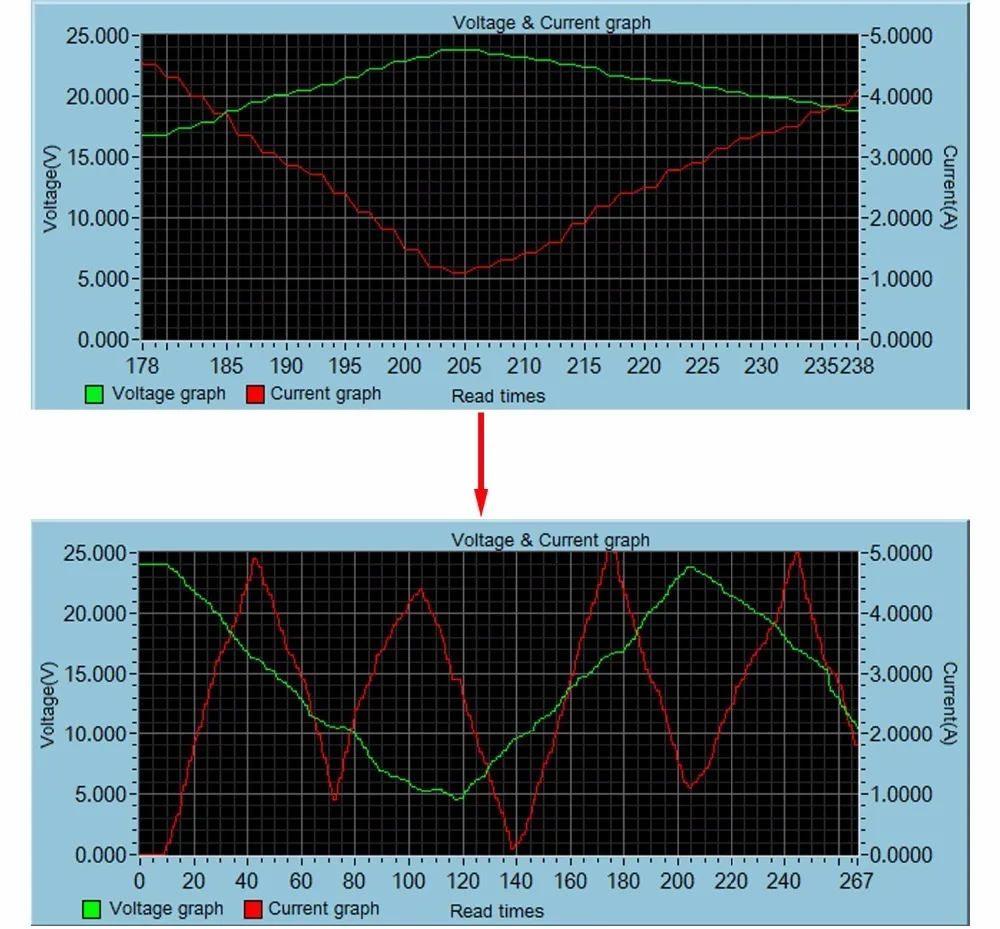

4.2.1: автоматическая регулировка оси X:

4.2.2: экспорт данных в буфер обмена:

Формат: номер контрольной точки на оси X, значение напряжения в этой контрольной точке.

Время чтения-график напряжения (в)-график напряжения время чтения-Текущий график тока (а)-Текущий график
0 23,998 0 0,0002
1 23,998 1 0,0002
2 23,998 2 0,0001
3 23,998 3 0,0001
4 23,998 4 0,0002
5 23,998 5 0,0002
6 23,998 6 0,0021
7 23,998 7 0,0021
8 23,998 8 0,0018
9 24,084 9 0,0018

…

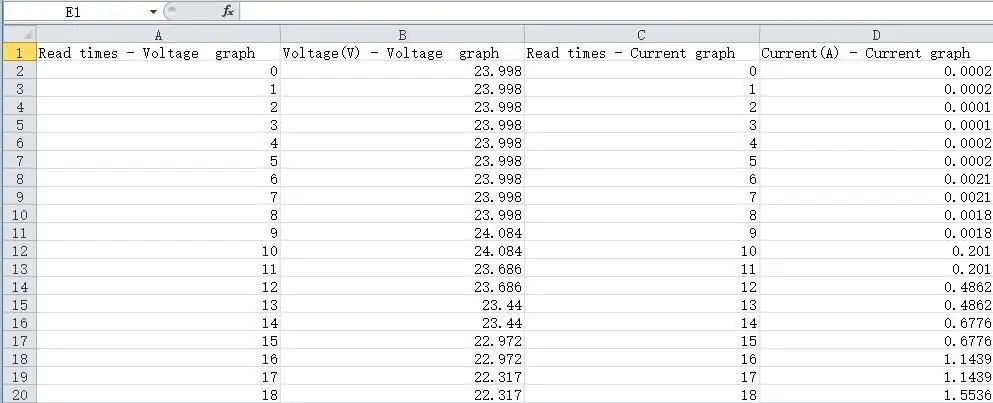

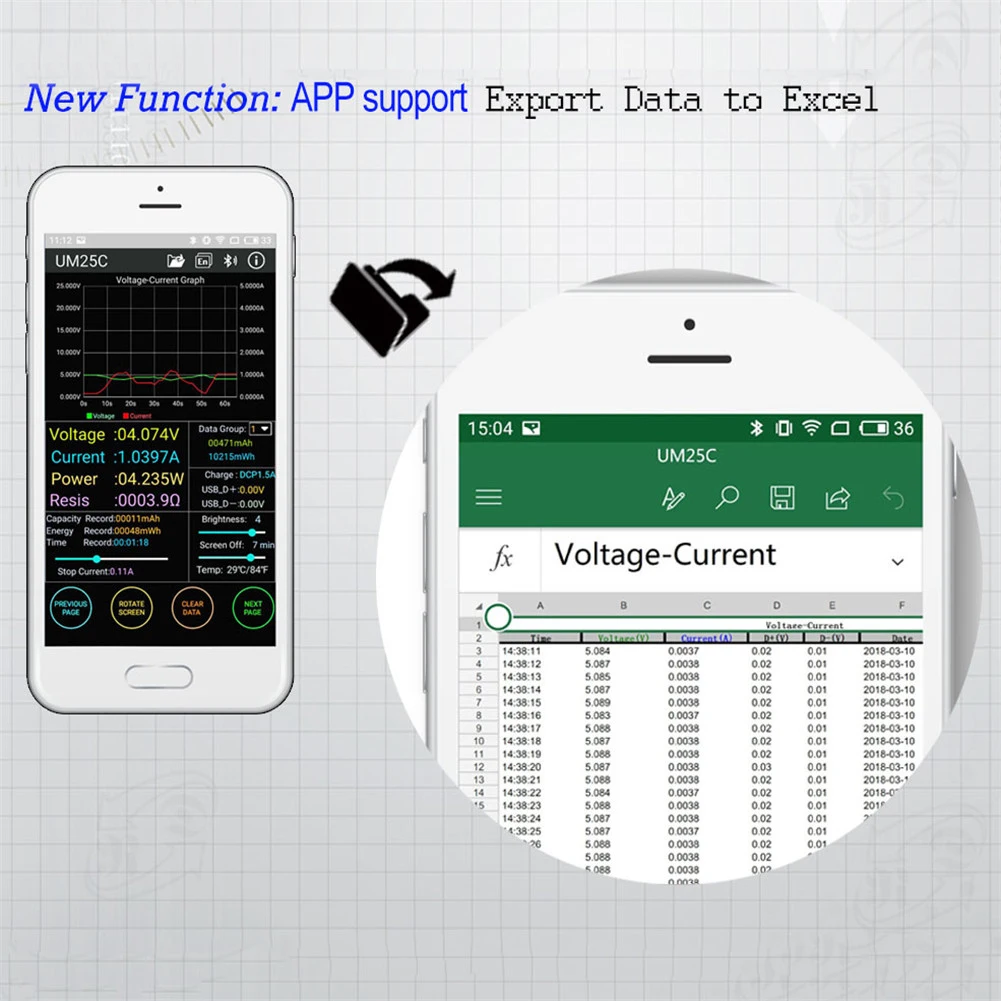

4.2.3: экспорт данных в Excel:

Шкала X регулируется по вашим предпочтениям. Вы можете экспортировать до 120 точек сравнения данных или экспортировать только текущий набор данных записи. Обратите внимание, что Экспортируемые данные предназначены только для Microsoft Office Excel.

4.2.4: экспорт упрощенных изображений:

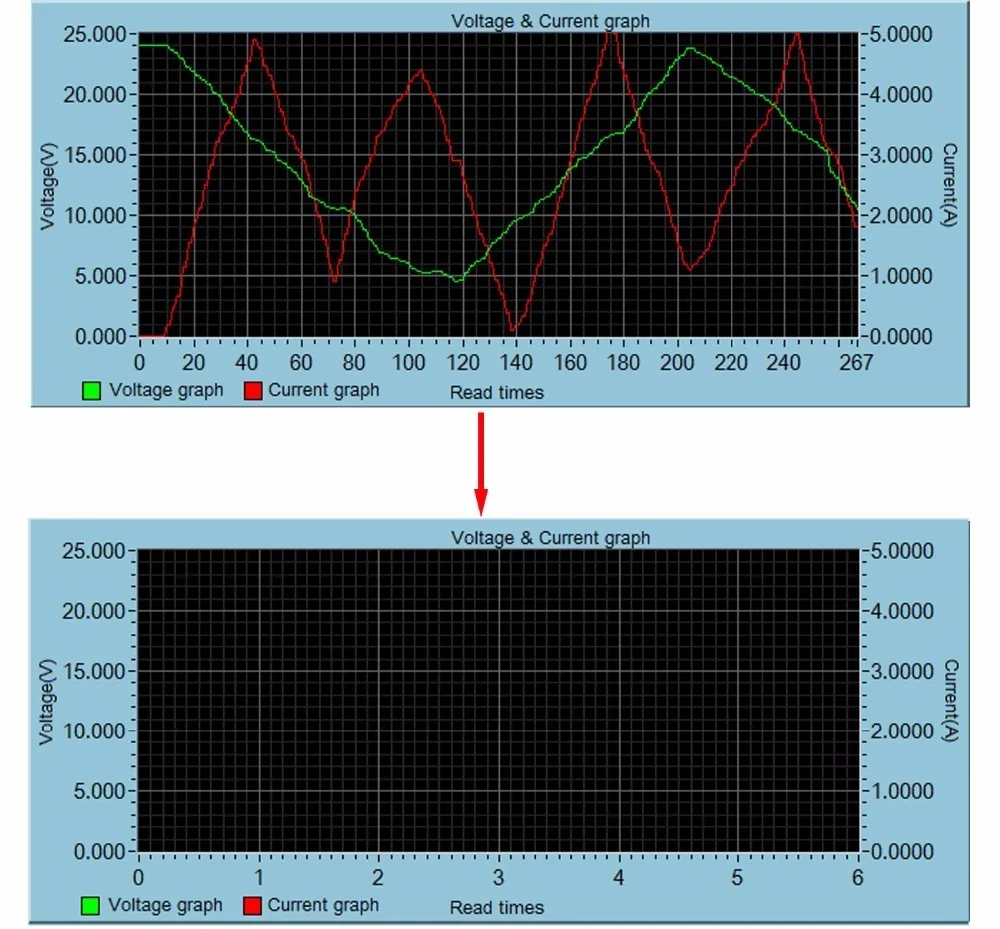

4.2.5: четкая Таблица:
