Один.Краткое введение в модуль

Во многих системах сбора сигнала, таких, как приобретение радио, радиолокационных и ультразвуковых сигналов в пространстве, амплитуда изменения сигнала больше с изменением расстояния передачи. В приемной цепи, если полученный сигнал усилен в соответствии с фиксированным увеличением, усиленный сигнал будет слишком большим или слишком маленьким, и это трудно сохранить. Он приносит много проблем в последующую обработку цепи. Поэтому, необходимо изменить увеличение цепи в соответствии с усиленным сигналом в усилительной цепи, так что амплитуды усиленного сигнала соответствуют определенным диапазонам. Канал с этой функцией называется автоматической системой усиления, т. е. контура СМЖЛ.

Широкополосный автоматический усилитель усиления (СМЖЛ) имеет следующие характеристики:

(1) Диапазон контроля усиления:-40dBДиапазон 40дБ динамической регулировки.

2) Максимальное напряжение входного/выходного напряжения: Когда сигнал не явно искажен,Максимальное максимальное напряжение входного сигнала составляет 3Vpp, и максимальное напряжение выходного сигнала составляет 5Vpp.

(3) Частотный диапазон: когда коэффициент усиления составляет-40дБ-40дБ,1 кГц~ 75 мГцКолебания в пределах диапазона меньше 1дБ, 100МГцКолебания усиления меньше 3дБ, а усиление-20дБ ~ 20дБ.1 кГц~ 90 мГцКолебания в пределах диапазона менее 1дБ,150 мГцКолебания в пределах диапазона меньше, чем 3дБ.

Выходная амплитуда соответствует диапазону полосы пропускания, а не выходному диапазону различных диапазонов частот. Если диапазоны выходного напряжения разных диапазонов частот могут отличаться, пропускная способность модуля может достигать 400 мГц.На самом деле, этот эффект не может быть действительно СМЖЛ.! Пожалуйста, позвольте нашим клиентам обратить внимание на разницу между нашим магазином и другими магазинами модулей!

(4) Входное сопротивление и выходное сопротивление все50Omega.ПредложениеПрименение радиочастотной линииConnect.

(5) Напряжение питания:+ 5 В.

(6) выходной сигнал с высоким амплитудным входом к низким амплитудным входам меньше 1дБ.

(7) амплитуда вывода сигнала может быть вручную скорректирована потенциометром на модуле или контролируемой внешним да, А амплитуду выходного сигнала можно контролировать с высокой точностью.

Два.Интерфейсный модуль

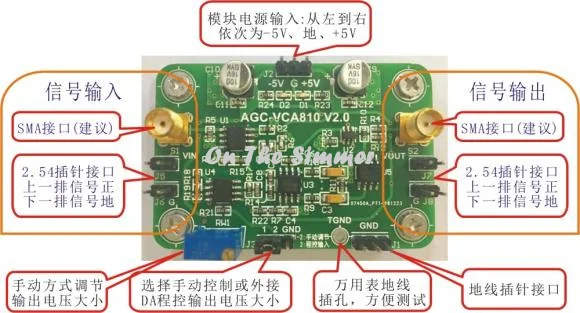

Интерфейс модуля показан как показано в схеме.

Интерфейсный модуль схема

Примечание: входная и выходная сварочная головка по умолчанию (Рекомендуемая ВЧ-головка), pin-не сваренные;

Три.Интерфейсный модуль метод подключения

Настройка с помощью модуля и внешняя связьDAКонтроль усиления отладки (с основной платой и модулем питания) показано ниже (см. рисунок). (Эта ссылка не включает следующие аксессуары для проверки, необходимо приобрести отдельно)

Схема подключения модуля, регулирующего усиление

Внешнее управление DA control усиления отладки (с основной панелью и блоком питания)

Четыре.Модуль отладки эффект

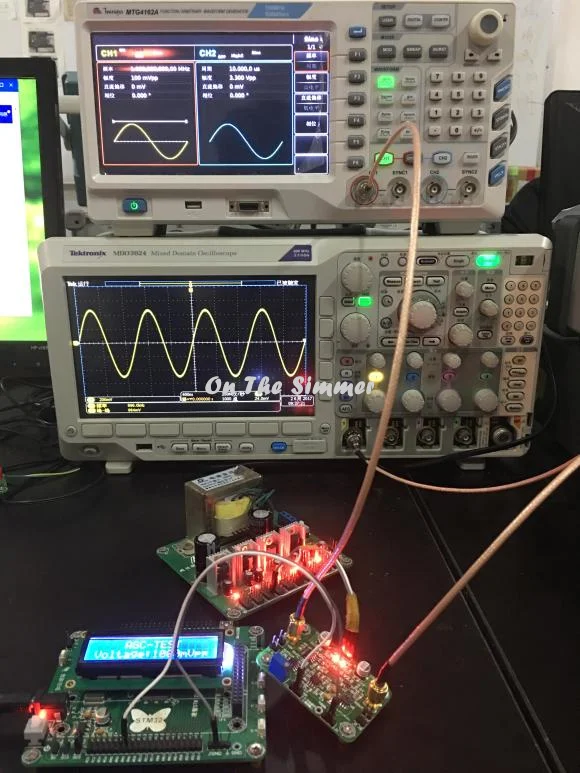

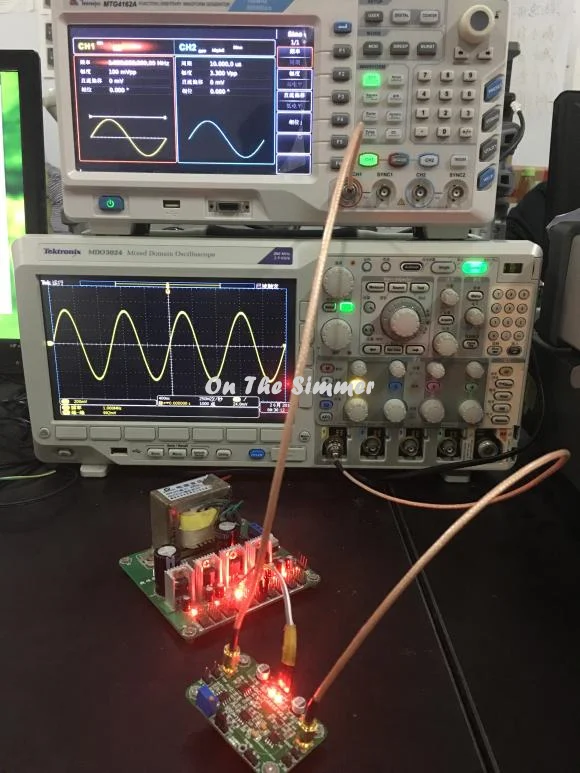

Условия тестирования: Используйте соединение РЧ линии, "VIN" для получения входного сигнала, "VOUT" выход сигнала подключения, Амплитуда входного сигнала без изменений, источник сигнала источника сигнала 50OmegaИ нет постоянного смещения.

Модуль амплитуда испытанияЧастотными характеристиками являются:

Частотная характеристика модуля (40дБ)

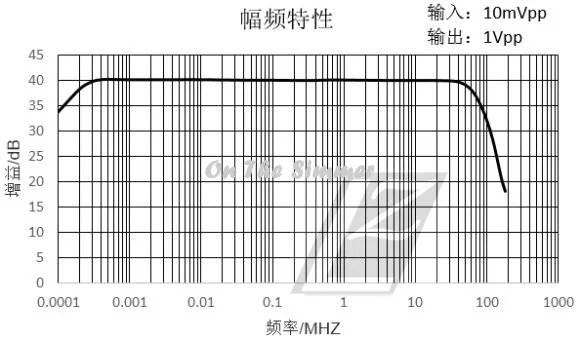

Его можно увидеть из приведенной выше цифры, что модуль в gain40dBВ то время выходной сигнал находится в75 мГцПолоса пропускания очень плоская,-3dBЧастота среза-это95 мГцРядом.

Частотная характеристика модуля (20дб)

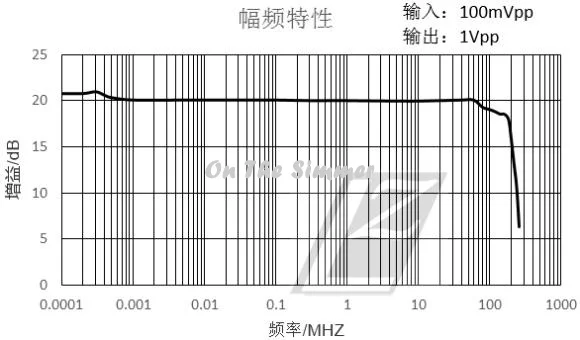

Его можно увидеть из приведенной выше цифры, что модуль в gain20dBВ то время выходной сигнал находится в90 мГцПолоса пропускания очень плоская,-3dBЧастота среза-это150 мГцРядом.

ПятьДоставка список

Широкополосный AGC_VCA810 модуль, одна часть
