Raspberry Pi 3 Model B + комплект разработки (тип D) плата расширения ARPI600 различные

Raspberry Pi 3 Model B + комплект разработки, плата расширения ARPI600, различные датчики, поддерживает Arduino Обзор

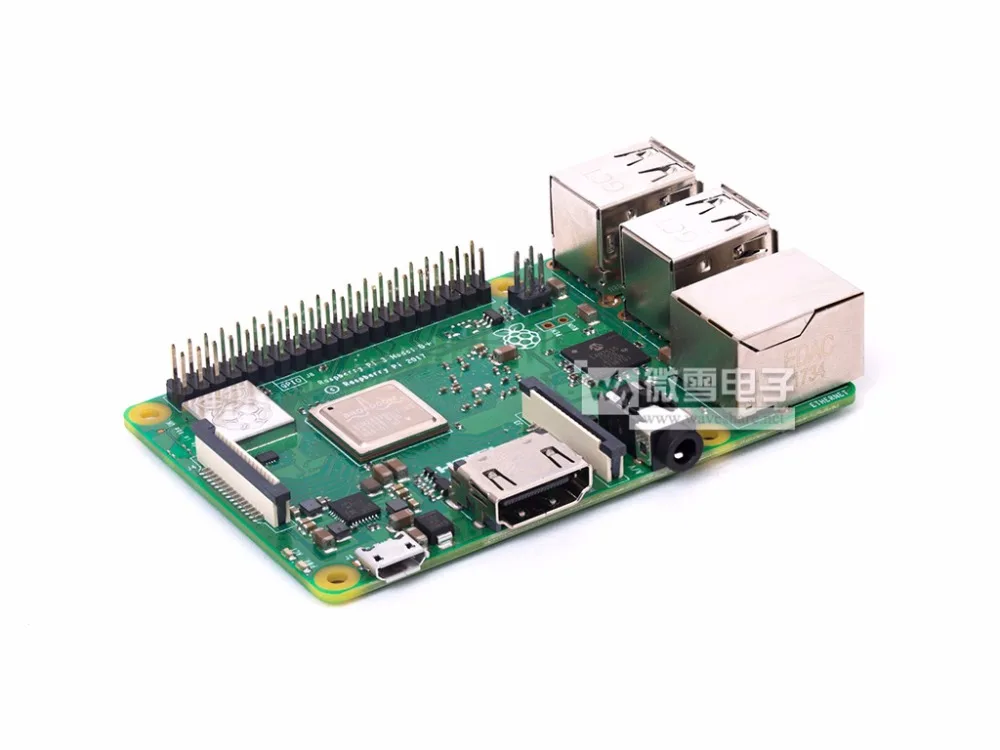

Raspberry Pi 3 Model B +-улучшенная версия Raspberry Pi 3 Model B, основные улучшения включают:

А1,4 ГГц64-разрядный четырехъядерный процессор ARM Cortex-A53 Процессор Двухдиапазонный802.11acБеспроводная LAN и Bluetooth 4,2 Быстрый Ethernet(Gigabit Ethernet по USB 2,0) Поддержка сети Ethernet (с отдельной шапкой PoE) Улучшенная сеть PXE и массовая загрузка USB Усовершенствованный температурный управления Raspberry Pi 3 Model B + Технические характеристики Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ) 2,4 ГГц и 5 ГГц IEEE 802.11.b/g/n/ac Беспроводная LAN, Bluetooth 4,2, BLE Гигабитный Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с) Расширенный 40-контактный GPIO header Полноразмерный HDMI 4 порта USB 2,0 CSI порт камеры для подключения камеры Raspberry Pi Порт дисплея DSI для подключения сенсорного экрана Raspberry Pi 4-полюсный стереовыходной и композитный видеопорт Micro SD порт для загрузки операционной системы и хранения данных 5 V/2.5A DC разъем питания Поддержка питания через Ethernet (PoE) (требуется отдельная шляпа PoE) ARPI600 Особенности Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino Разъем XBee для подключения различных модулей XBee Интерфейс датчика для подключения различных датчиков s Встроенный USB к UART для последовательного порта, также может быть настроен как адаптер XBee USB Встроенный ADC, 10 бит, 38 KSPS, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков) Бортовой РТК Что на ARPI600 Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP XBee разъем:Для подключения модулей связи XBee Сенсор интерфейс:Для подключения датчиков Raspberry Pi разъем:Для подключения Raspberry Pi USB UART TLC1543:AD конвертер PCF8563:РТК CP2102 32,768 кГц с украшением в виде кристаллов:Для РТК Мощность индикатор XBee состояние светодиодный Кнопка сброса интерфейса XBee и Arduino XBee EASYLINK кнопка Аккумулятор RTC Патрон лампы:Для CR1220 батарея таблеточного типа TLC1543 контрольная конфигурация напряжения перемычка РТК джемпер UART джемпер
При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключен к последовательному порту Raspberry Pi При подключении XB_RX и CP_TX, XB_TX и CP_RX, соответственно, USB к UART подключен к последовательному порту XBee При подключении XB_RX и P_TX, XB_TX и P_RX, соответственно, последовательный порт Raspberry Pi подключен к последовательному порту XBee Arduino AD выбор джемпер
Короткие 2 и 3: Arduino A0-A5 AD вход Короткие 1 и 2: Arduino A0-A5 как дисплей цифрового управления Arduino I2C Перемычка выбора
Короткий Джемпер: Arduino A4-A5 как I2C управления (A4-A5 Arduino AD выбор джемпер должен быть открыт) Arduino SPI Перемычка выбора

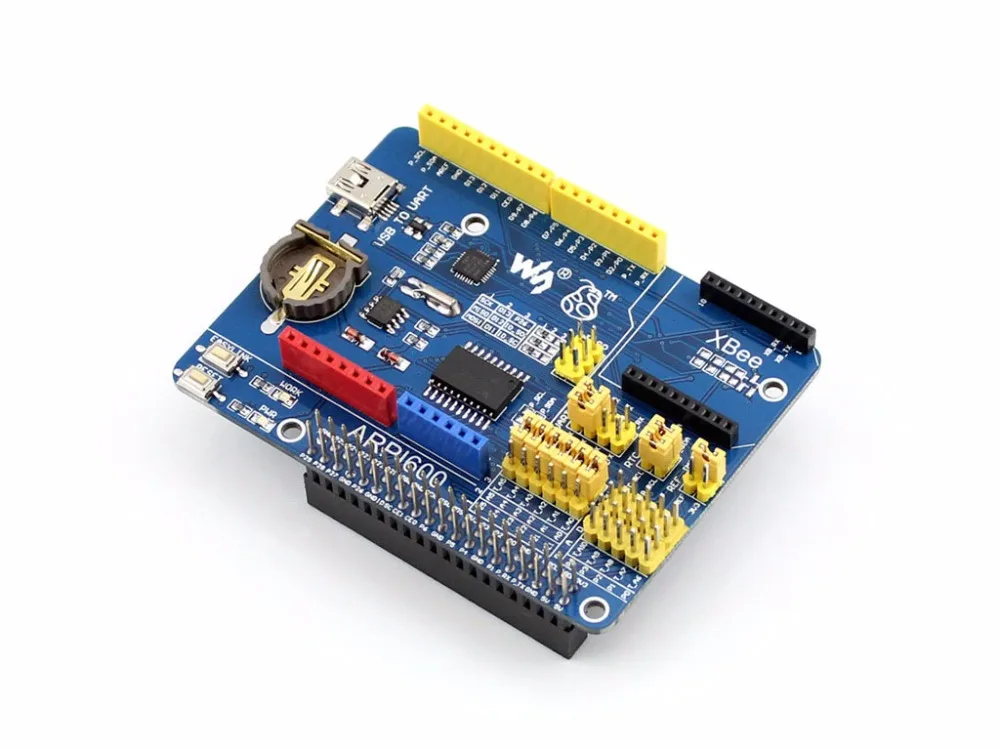

Короткий 1 и 2: Arduino D11-D13 как SPI контроль (по умолчанию) Короткие 2 и 3: D11-D13 Arduino в качестве цифрового управления ARPI600 фото

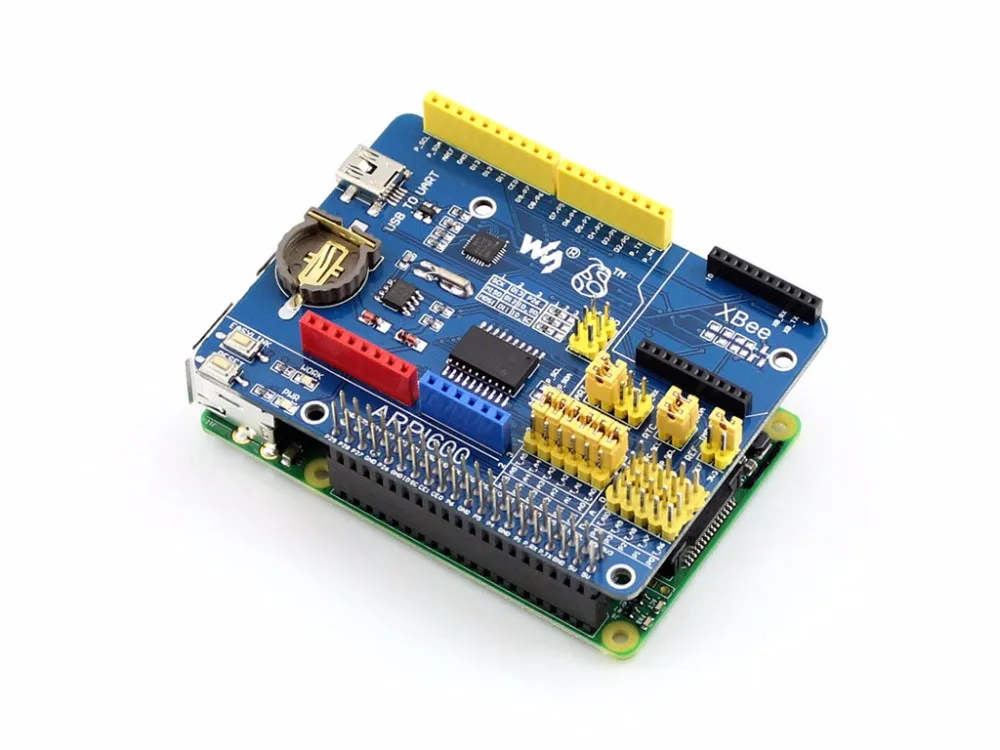

Подключения с Raspberry Pi
Подключение с GSM/плата GPRS
Подключение с защитой двигателя и XBee
Подключение с Arduino Плата расширения входа/выхода и датчики Развития ресурсы

Вики:Www.waveshare.com/wiki/Raspberry_Pi_3_Model_B_Plus_Package_D

Raspberry Pi 3 Model B + руководство по выбору Посылка содержание Продукты Предмет Описание продукта: АКС. B УП. B АКС. C УП. C АКС. D УП. D АКС. E УП. E АКС. F УП. F Acce. & alpha; Pkg. & alpha; Acce. & alpha; 2 Pkg. & alpha; 2 Raspberry Pi 3 Model B + Raspberry Pi 3 Model B +   √   √   √   √   √   √   √ Карта Micro SD 16 Гб 16 Гб карта памяти Miro SD, класс 10 √ √ √ √ √ √ √ √ √ √ √ √ √ √ Адаптер питания 5 V 3A Обеспечивает питание 5 V 3A, микро-usb-штекер √ √ √ √ √ √ √ √ √ √ √ √ √ √ Pioneer600 Плата расширения, обеспечивает интерфейсы расширения и встроенные компоненты √ √                         DS18B20 Температура датчик √ √                         Инфракрасный пульт дистанционного управления Блок с пультом дистанционного управления √ √                 √ √ √ √ USB Камера 0307 USB камера     √ √                     Мини Беспроводной клавиатура Мини беспроводная клавиатура с тачпадом     √ √                     HDMI к VGA конвертер Для работы с мониторы VGA     √ √                     ARPI600 Raspberry Pi для Arduino         √ √                 Датчики пакет Различные датчики в одной упаковке         √ √                 5 дюймов HDMI ЖК-дисплей (B) 5 дюймов HDMI интерфейс с сенсорным экраном ЖК-дисплей             √ √             Двухцветная Кольцевая вспышка чехол для 5 дюймов ЖК-дисплей Тип B Чехол и держатель             √ √             7 дюймов HDMI ЖК-дисплей (C) 7 дюймов HDMI интерфейс с сенсорным экраном ЖК-дисплей, высокой четкости                 √ √         Двухцветный чехол для ЖК-дисплея 7 дюймов Чехол и держатель                 √ √         Камера RPI (B) Raspberry Pi камера, регулируемый фокус                     √ √ √ √ AlphaBot Роботизированная платформа (Отслеживание линии, предотвращение препятствий, измерение скорости)                     √ √     AlphaBot2-Pi Плата адаптера, для подключения Raspberry Pi                         √ √ AlphaBot2-Base Драйвер двигателя, интегрирует датчики для предотвращения препятствий, отслеживания линии и т. д.                         √ √ SG90 сервопривода Сервопривод и 2 DOF полукруглой потайной головкой                     √ √ √ √ Посылка содержание Вес: 0,281 кг Raspberry Pi 3 Model B + x1 ARPI600X1 Датчики пакет× 1 шт. Разъем USB типа A к разъему mini-B x1 Набор винтов RPi (2 шт) x1 Карта Micro SD 16 Гб x1 Адаптер питания стандарт США 5 V/3A micro x1 Кард-ридер Micro SD x 1(Бесплатно)
