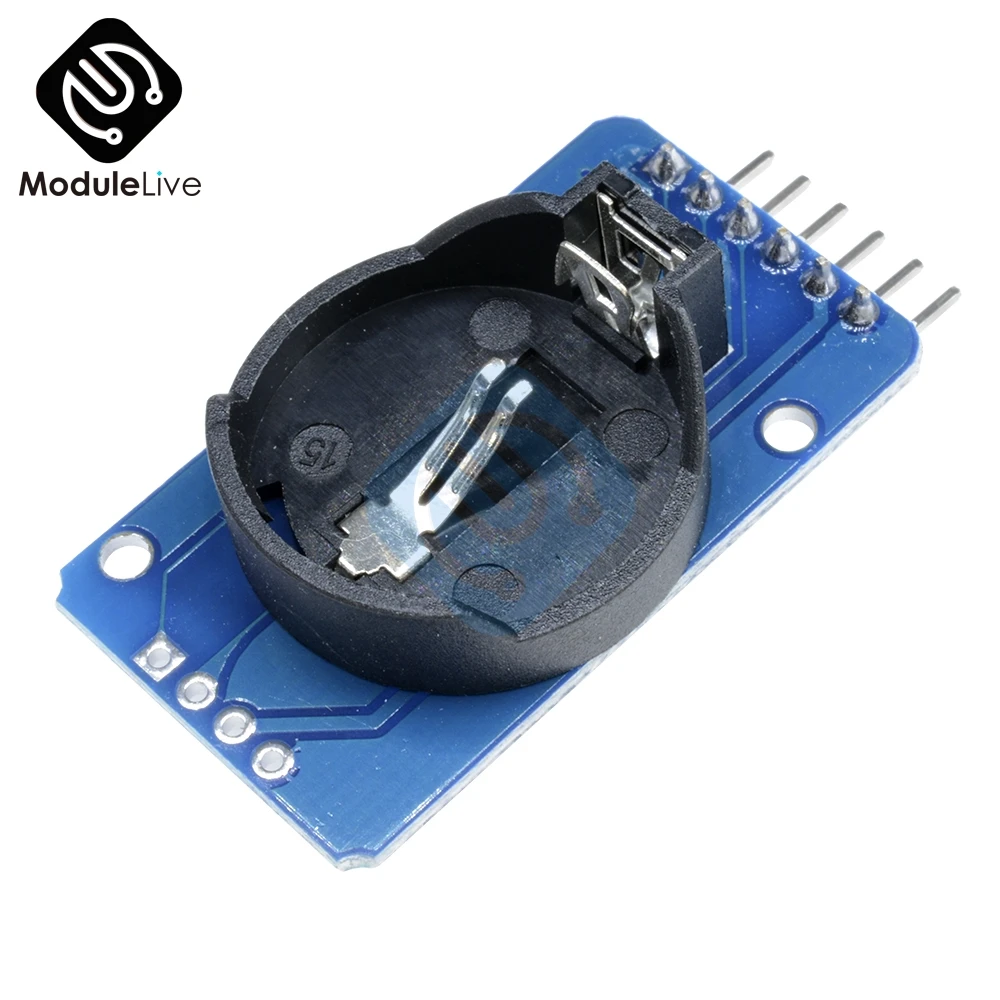

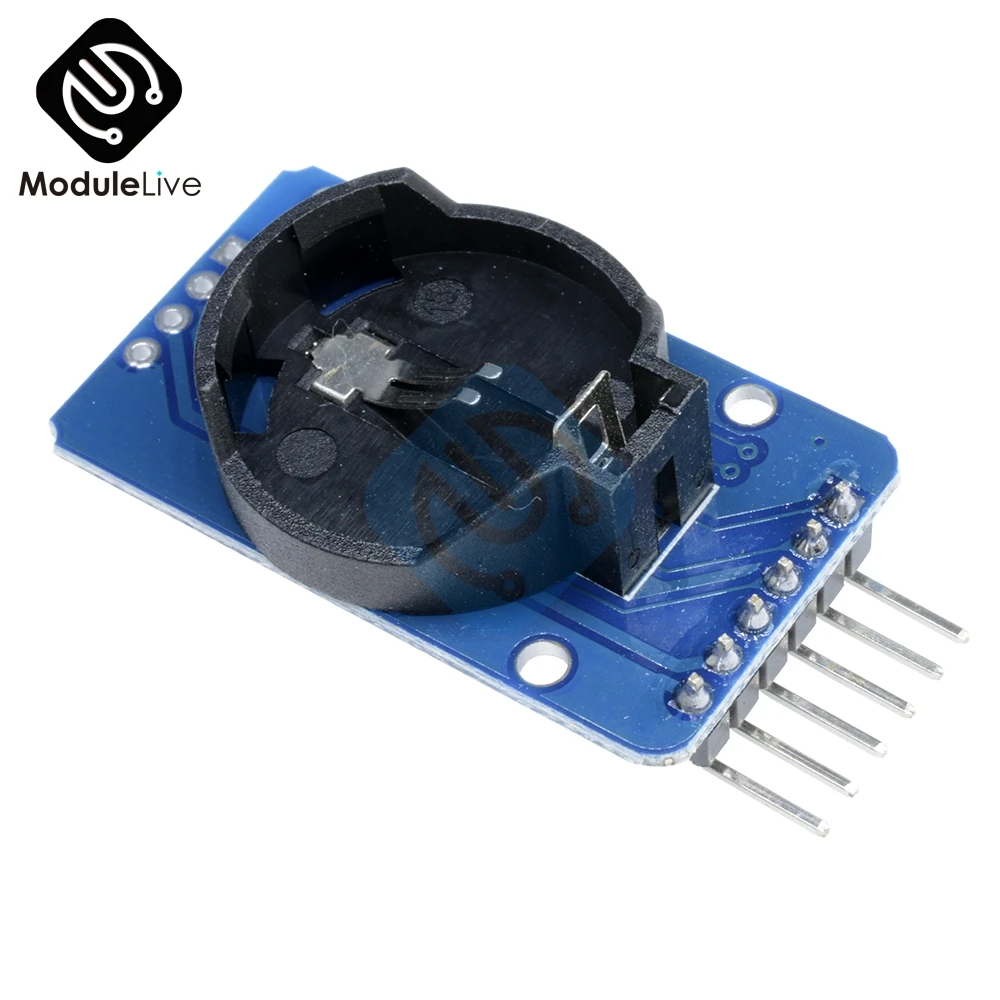

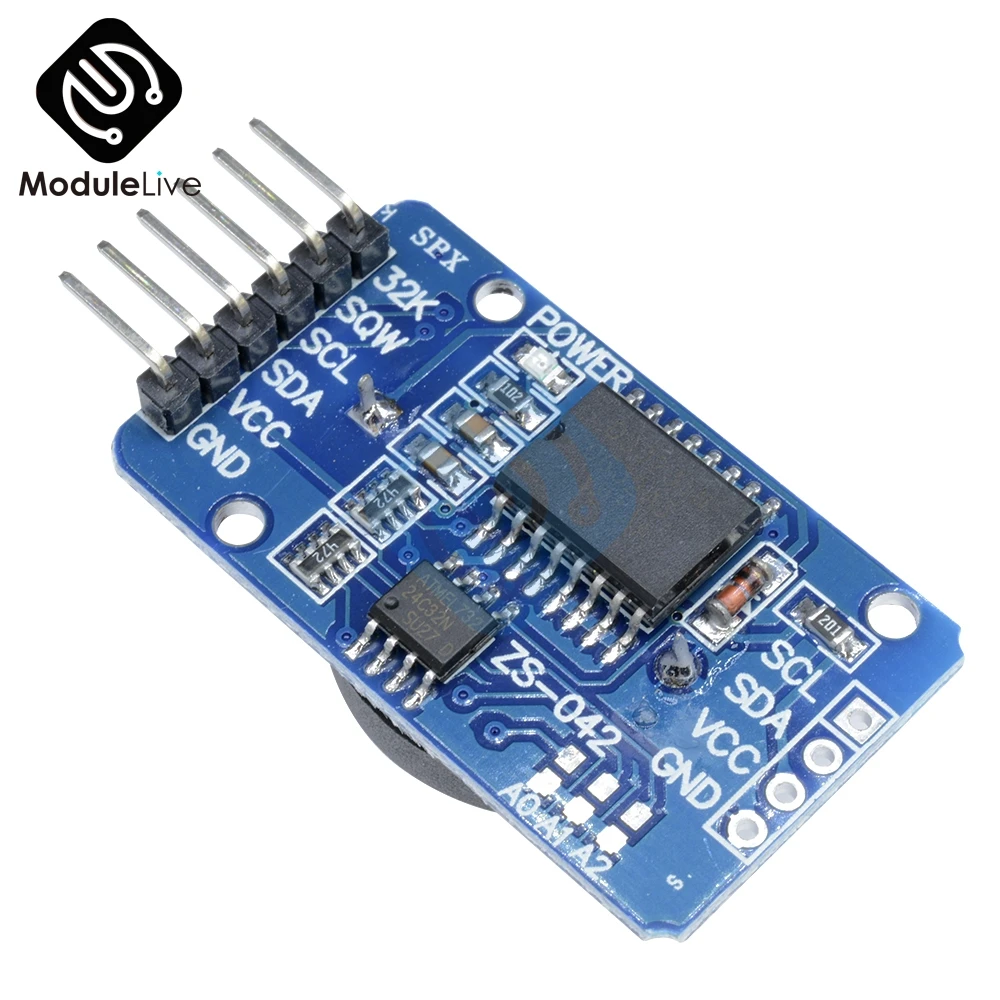

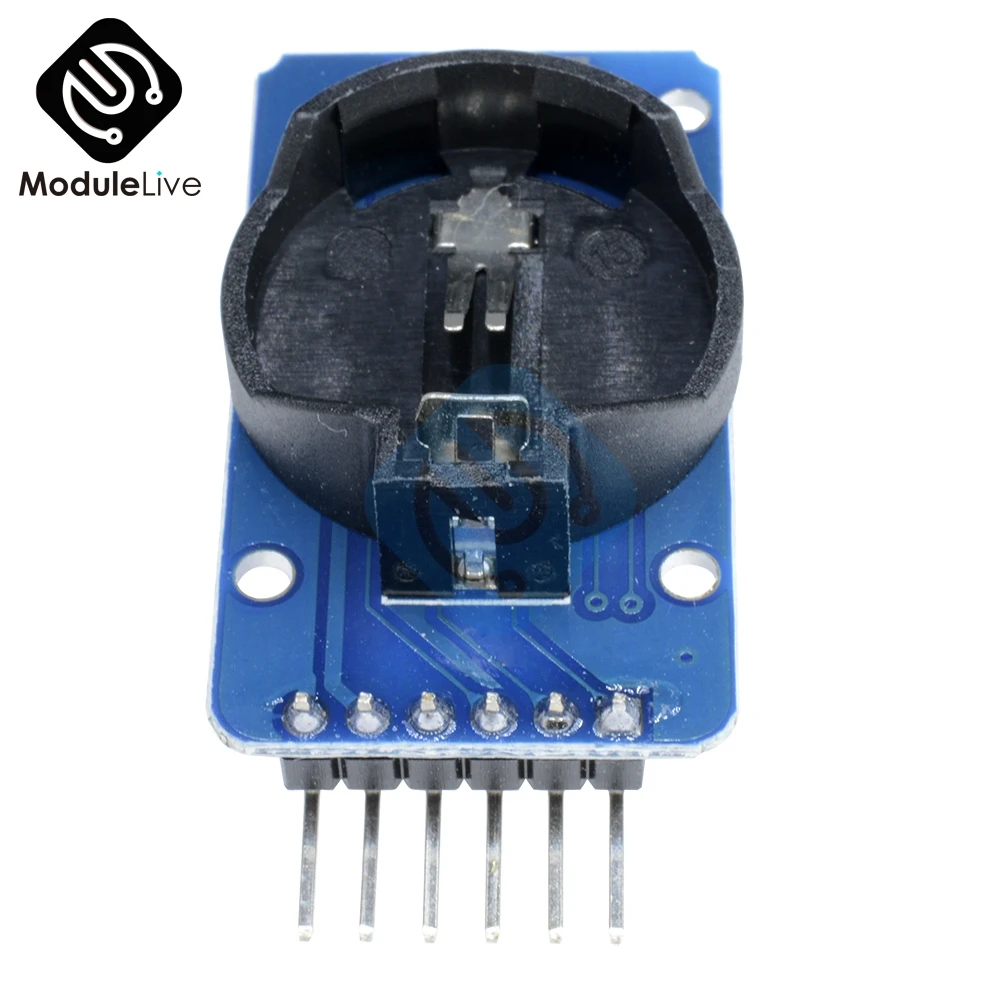

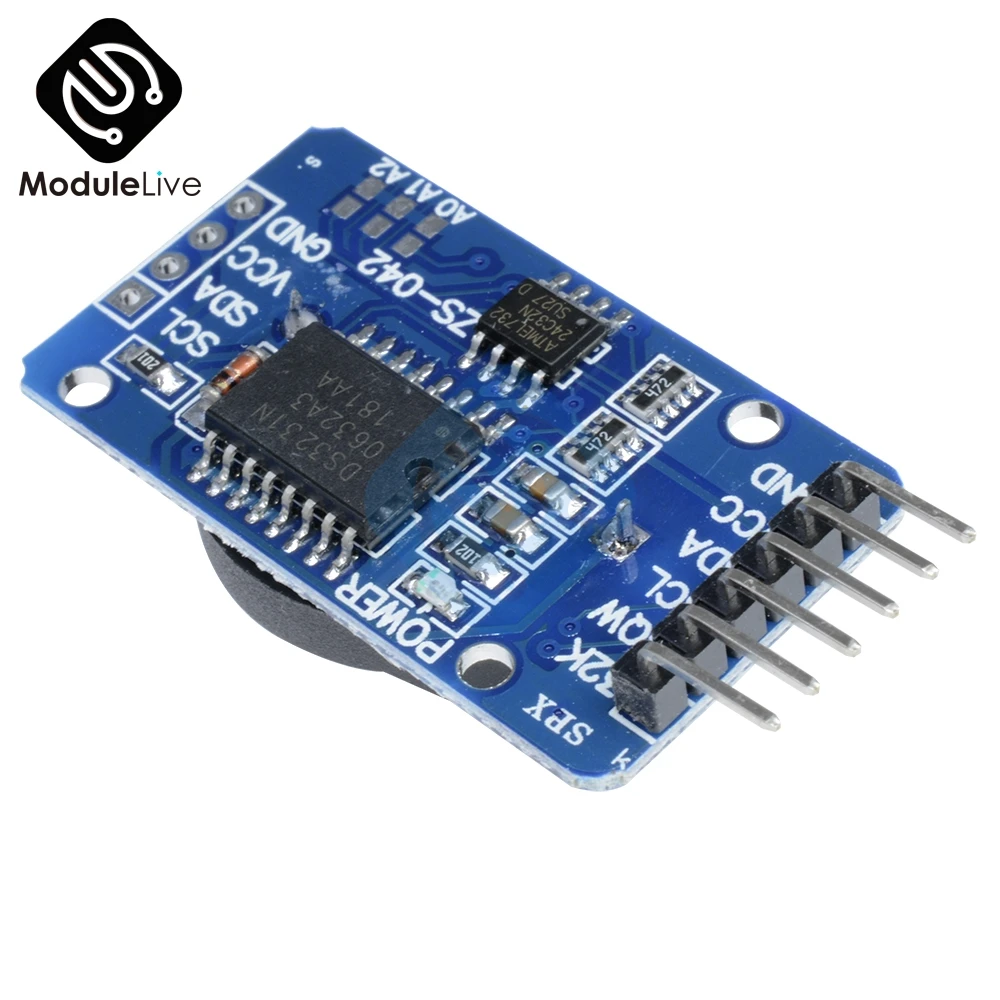

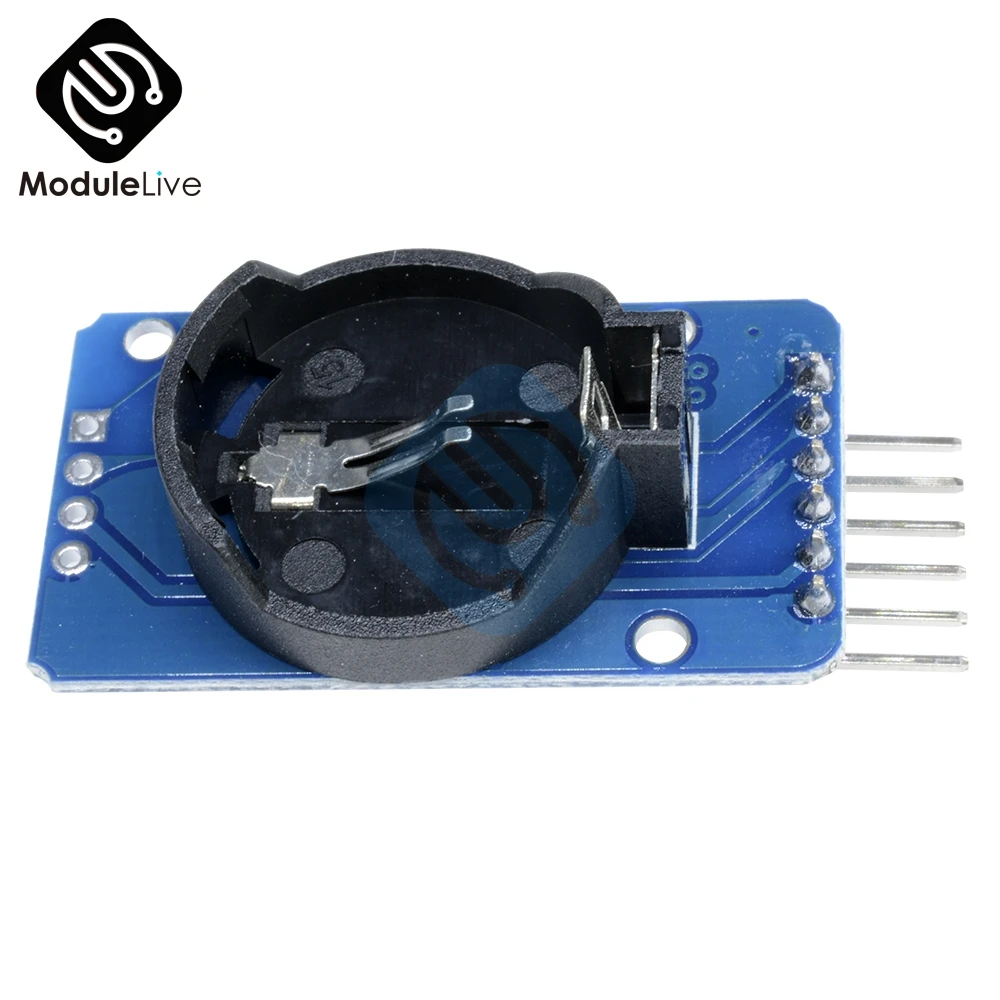

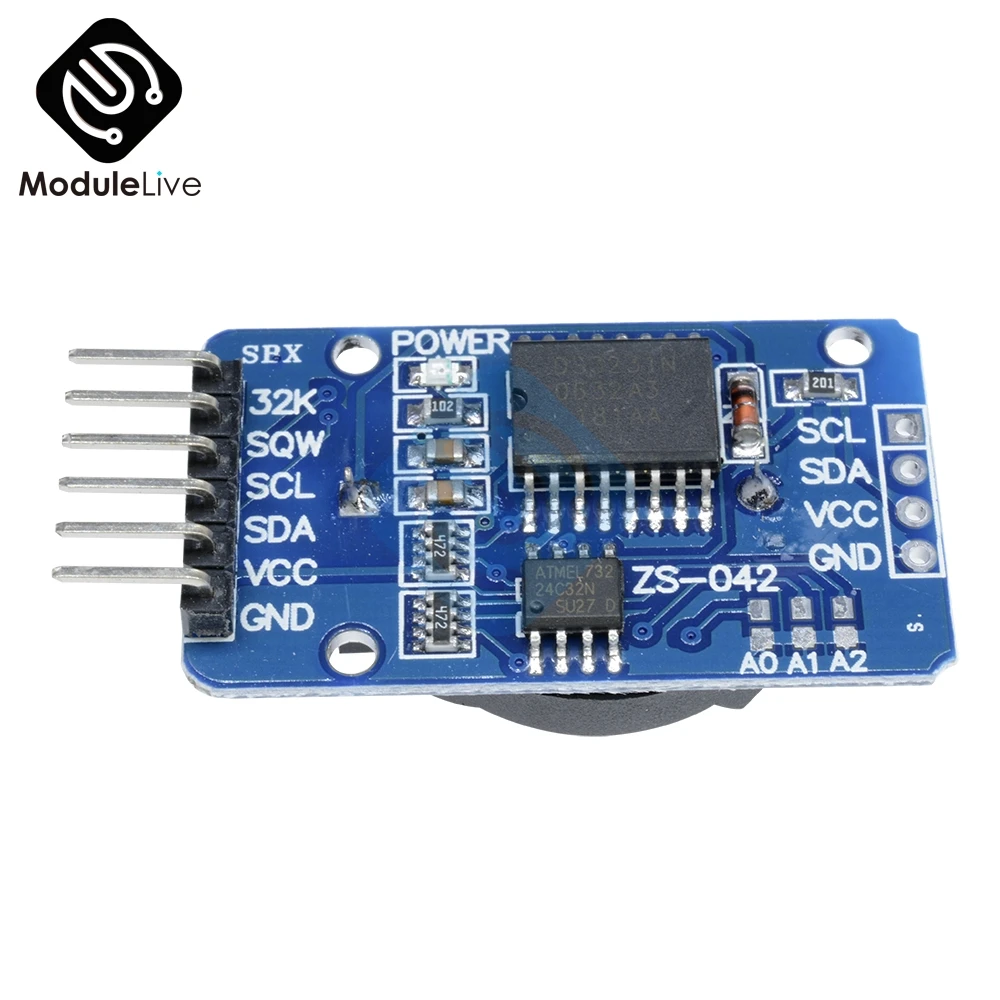

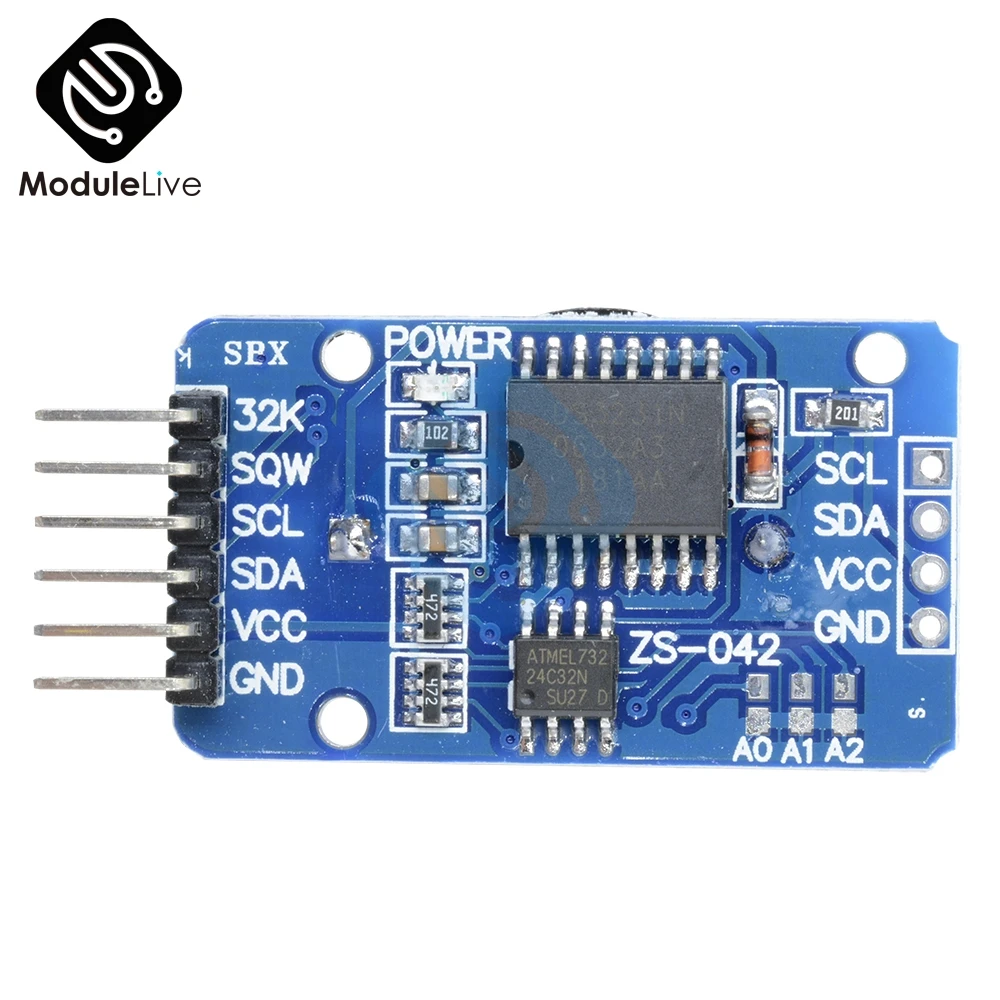

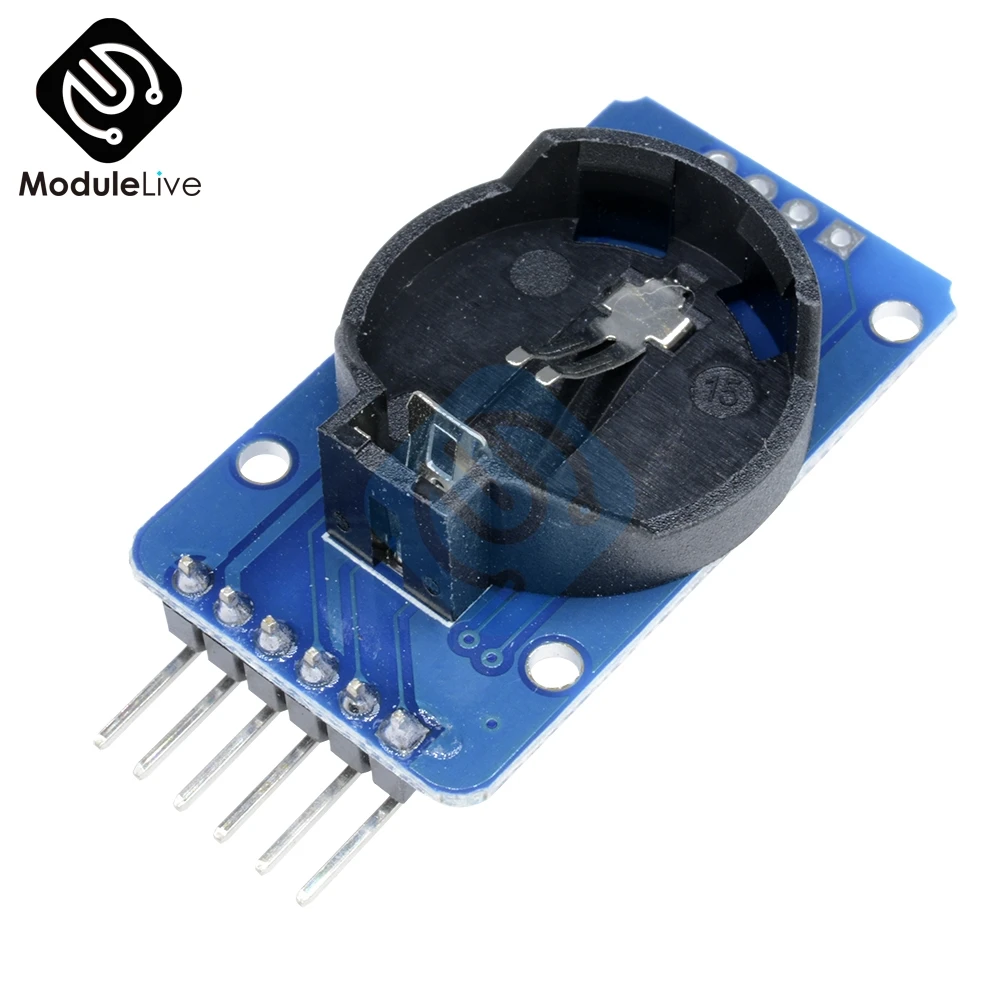

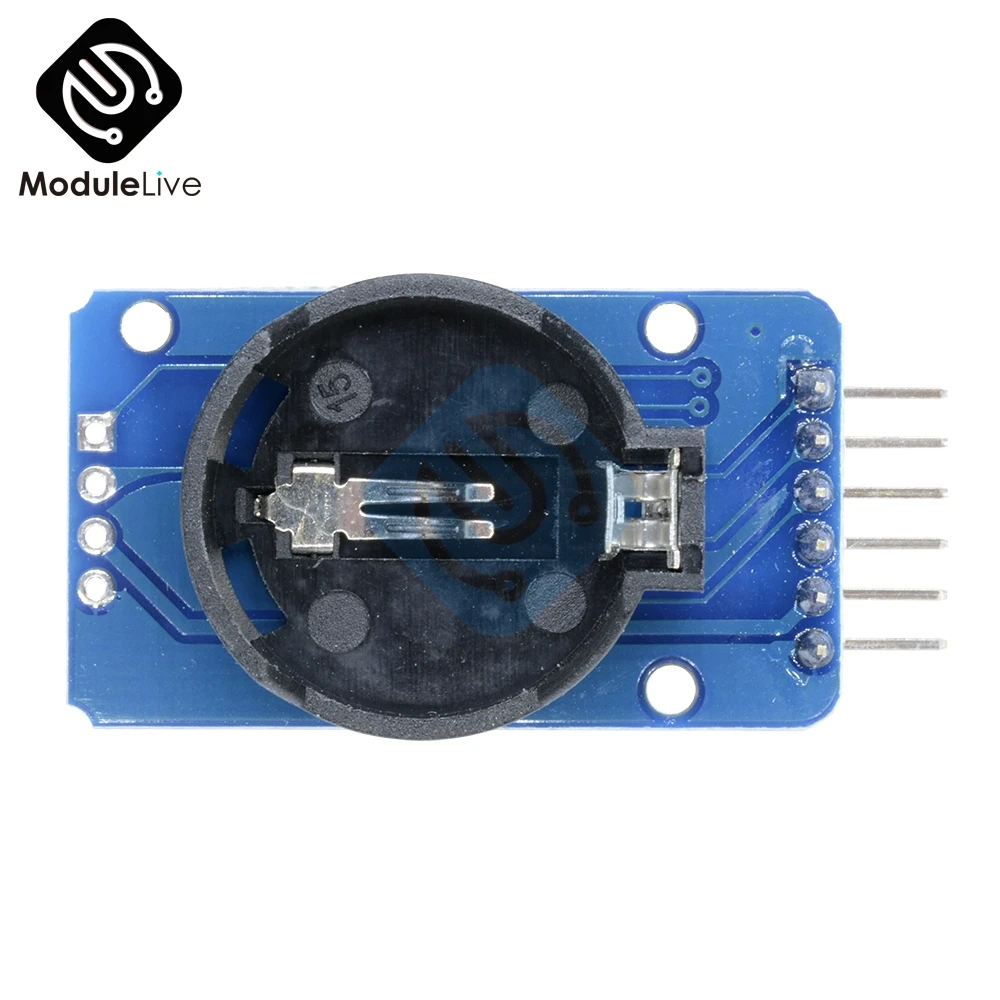

Модуль IIC DS3231 AT24C32 ZS042 прецизионный модуль часов в режиме реального времени RTC DS3231SN

Модуль IIC DS3231 AT24C32 ZS042 прецизионный модуль часов в режиме реального времени RTC DS3231SN

DS3231-это недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство включает в себя вход батареи, отсоединить основной источник питания и поддерживает точное время хранения. Интегрированный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. DS3231 доступен в коммерческих и промышленных температурных диапазонах, используя 16-контактный 300mil так пакет.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, дата окончания будет автоматически изменена, включая корректировки для високосного года. Часы работают в течение 24 часов или в диапазоне/AM/PM индикация 12-часового формата. Предоставляет два настраиваемых будильника и календарь можно установить на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус I2C.
Прецизионно-компенсированное напряжение и схема компаратора отслеживают состояние VCC для обнаружения сбоев питания, обеспечивают выход сброса и при необходимости автоматически переключаются на резервный источник питания. Кроме того, RST pin отслеживается как генерирующий сброс μP вручную.
Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как в то же время). Точность датчика температуры составляет ± 3 ° C. Схема управления питанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е., низковольтным аккумулятором) для переключения между источником питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. Когда основная мощность повторного питания или значение напряжения возвращается в пределах допустимого диапазона, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.

Параметры модуля:
1 Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
2 Вес: 8 г
3 Рабочее напряжение: 3,3-5 В
4 чипа часов: Высокоточный чип DS3231
Точность 5 часов: диапазон 0-40 °, точность 2 ppm, ошибка около 1 минуты
6 календарных будильников с двумя
7 программируемых квадратных волн
8 генераторов часов реального времени Секунды, минуты, часы, день, дата, месяц и год и обеспечить действительную компенсацию до 2100 високосного года
9 чип Датчик температуры поставляется с точностью ± 3 °
10 чипов памяти: AT24C32 (объем памяти 32 K)
11. Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
12 может быть каскадным с другим IIC устройством, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57
13 с перезаряжаемой батареей LIR2032, чтобы обеспечить работу системы после выхода из строя, часы перемещают любую естественную норму
14 Упаковка: одиночная Антистатическая упаковка
Инструкции по проводке (например, с Arduino uno r3):
SCL & rarr; A5
SDA & rarr; A4
VCC & rarr; 5В
GND & rarr; GND
Список доставки:
1. DS3231 Модуль a (протестированная хорошая Антистатическая упаковка)

Примечание: Не включайте аккумулятор, ему нужно всего 0,01 доллара, это не безопасно для доставки авиапочтой. Надеемся на понимание
(2) электронные данные файлов (включая процедуры тестирования для Arduino, схемы формата PDF, лист данных)

В комплект входит:

Модуль DS3231 x 1
