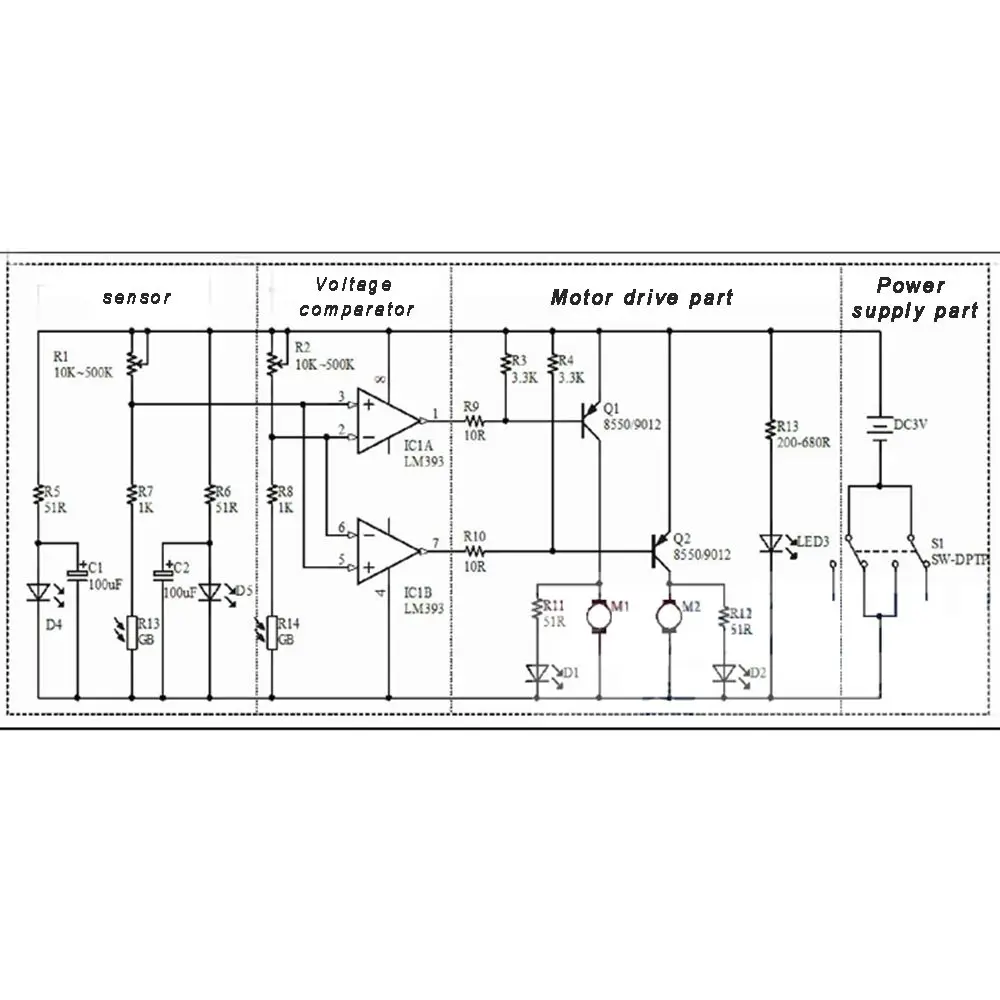

LM393 сравнивает два светочувствительных сопротивления, когда Дисбаланс (например, боковое давление подиума черного цвета) немедленно контролирует сторону двигателя останавливает вращение, другая сторона вращения двигателя ускорение, таким образом, чтобы изменить направление автомобиля, вернуться в правильное направление, весь процесс является замкнутой петлей, поэтому быстрый и чувствительный контроль.

С целью упрощения сложного принципа, мы сначала имеем цифровую цепь для интеллектуального отслеживания автомобиля, в процессе сборки, мы не только знакомы с механическим принципом, постепенно можем научиться: фотоэлемент, Компаратор напряжения, цепь привода двигателя и другие связанные с ними электронные знания.

Фоточувствительный устройства

Это светильник-чувствительный сопротивления, он может обнаруживать внешний светильник интенсивность, тем сильнее наружный светильник Фоточувствительный сопротивления мала, наружный светильник более слабый, чем красный светодиодный светильник, проецируемый на черно-белую подиумную полосу, потому что скорость отражения отличается, Значение сопротивления чувствительного к светильник сопротивления будет иметь очевидную разницу для последующего контроля цепи.

LM393 компаратора интегральная схема

LM393-это встроенный компаратор двойного напряжения, который состоит из двух независимых прецизионных компараторов напряжения. Его роль сравнить два входного напряжения, на основе уровня двух входного напряжения изменить уровень выходного напряжения. Выход имеет два состояния: близко к открытому или близко к низкому уровню, LM393 использует выход открытого коллектора, поэтому необходимо добавить сопротивление тяги к выходу высокого уровня.

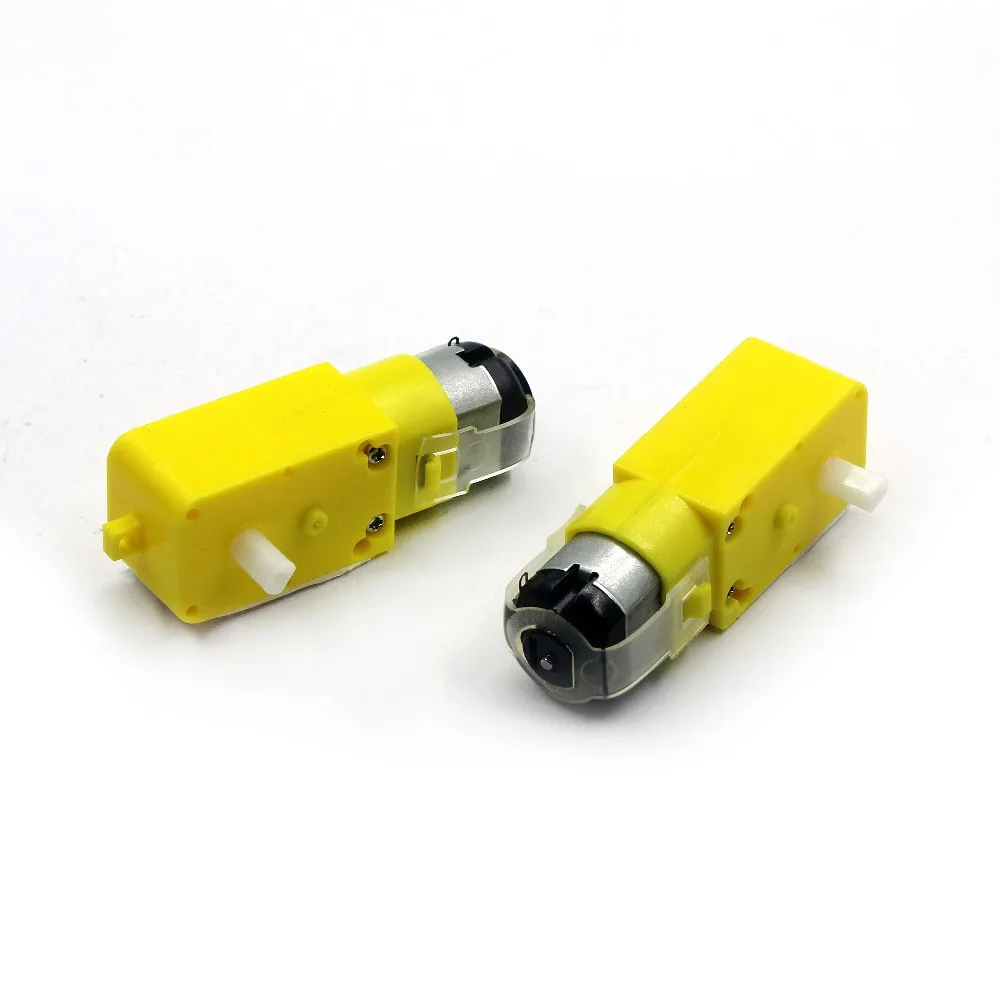

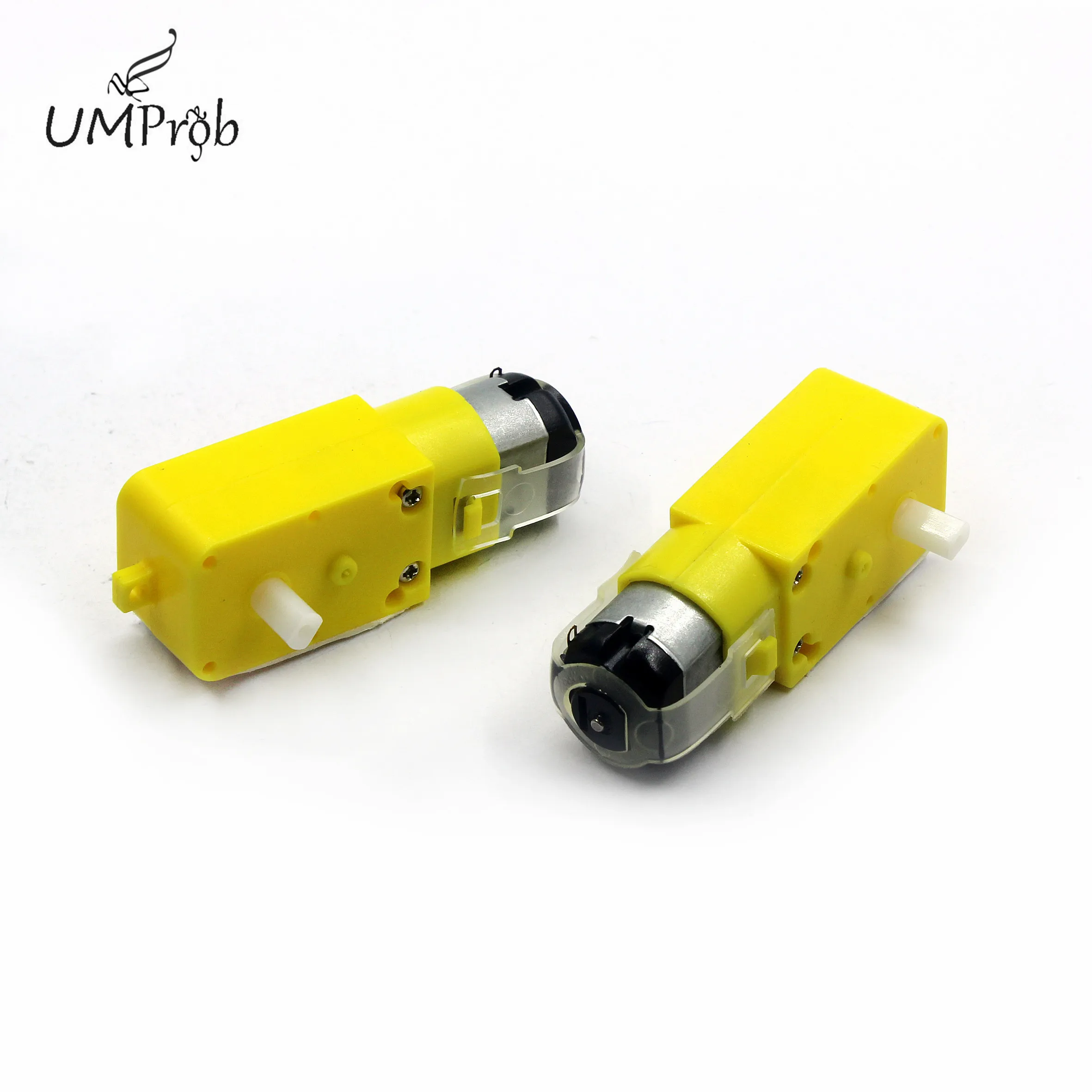

Двигатель постоянного тока с редуктором

Двигатель постоянного тока для вождения автомобиля должен замедляться, в противном случае, чтобы ускорить автомобиль, затем побежал слишком быстро, не контролируя, и крутящий момент замедления слишком мал и не мог работать. Мы специализируемся на изготовлении данного типа мотора интегрирован с редуктором и значительно снижает Сложность производства очень подходит для нашего использования.

LM393 сравнивает два светочувствительных сопротивления, когда Дисбаланс (например, боковое давление подиума черного цвета) немедленно контролирует сторону двигателя останавливает вращение, другая сторона вращения двигателя ускорение, таким образом, чтобы изменить направление автомобиля, вернуться в правильное направление, весь процесс является замкнутой петлей, поэтому быстрый и чувствительный контроль.

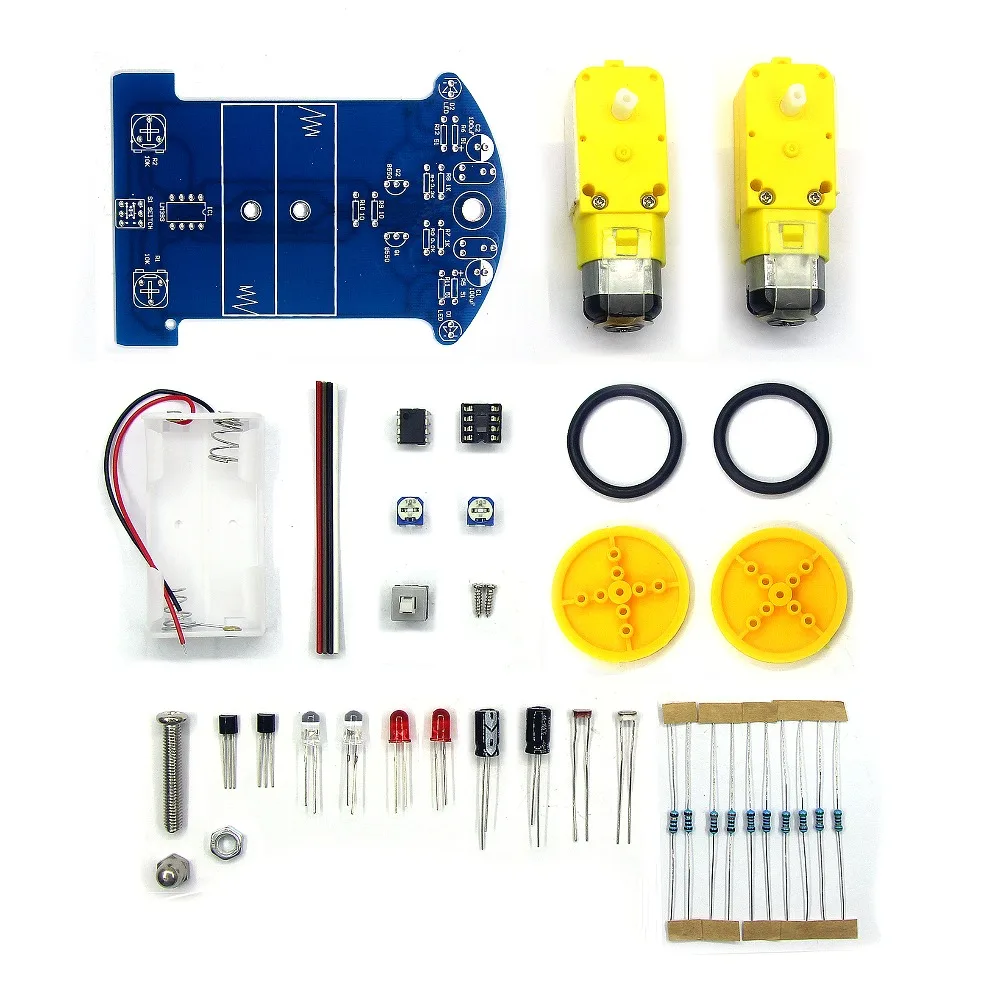

Этапы сборки:

Первый шаг: Кольцевая часть основной сварки

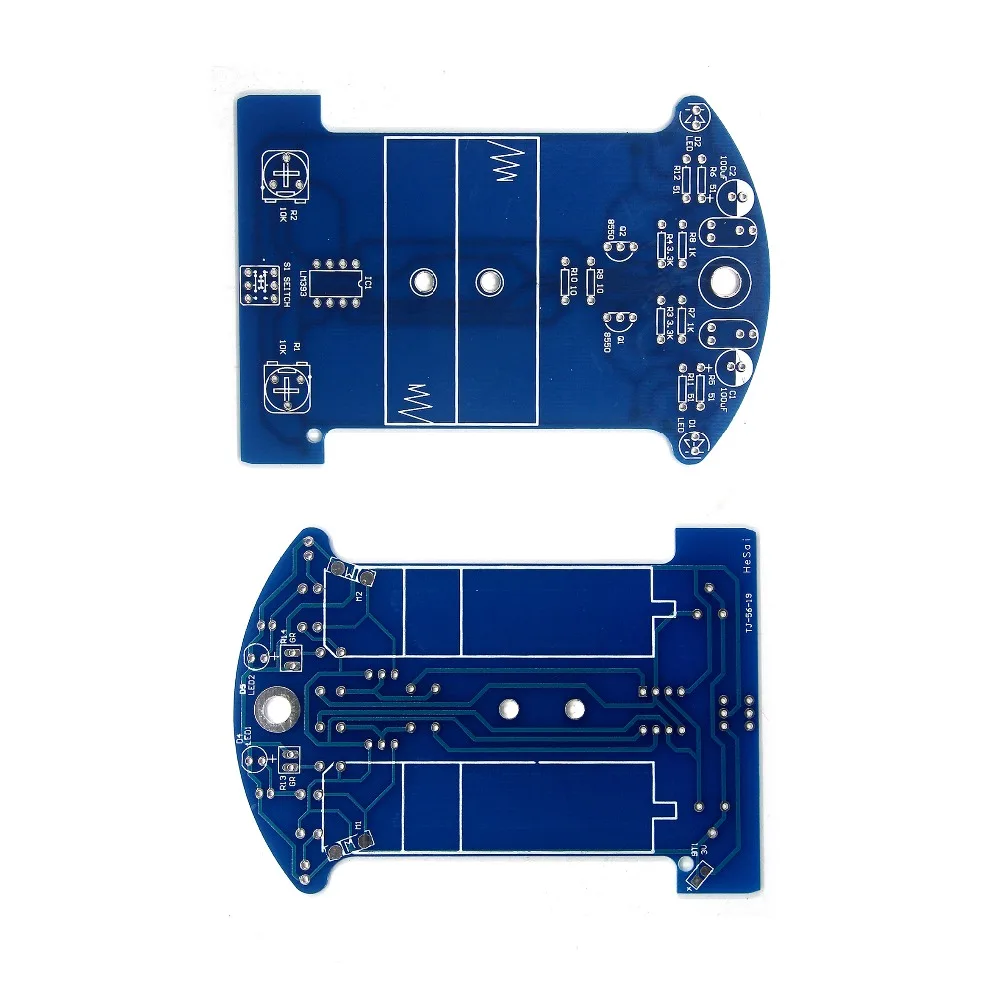

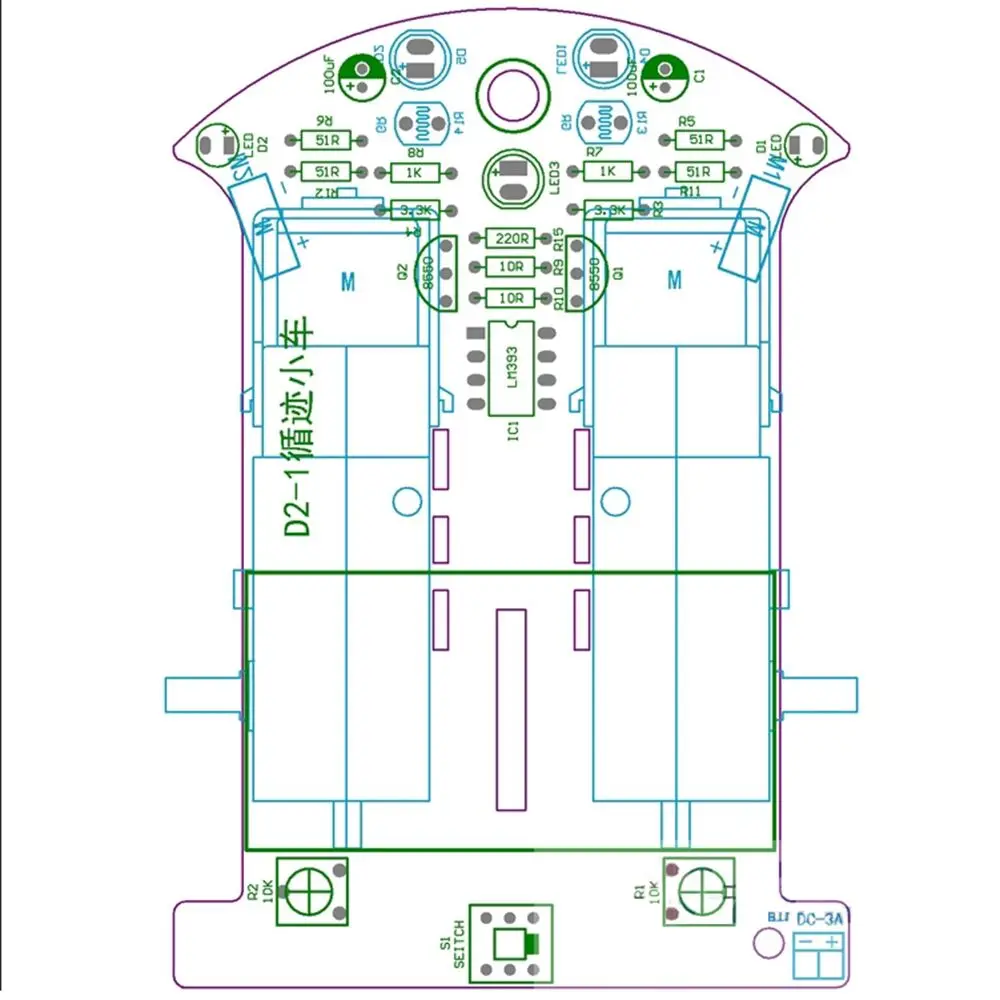

Детали сварочной цепи относительно просты, последовательность сварки в соответствии с высотой элемента от низкого до высокого, первая 8 Сварка сопротивления, сварка должна использовать мультиметр, чтобы подтвердить, является ли правильное сопротивление сварки, полярные компоненты, такие как транзисторы, зеленые огни, Определенно чистая полярность электролитического конденсатора в качестве эталонного элемента, мы фотографируем сварку, сварочный конденсатор короткий-Это отрицательная сторона вставки пин PCB трафаретной печати теней, зеленый сварочный светодиодный длинный штырь является положительным, И сварка не слишком длинная или легкая плохая сварка, D4 D5 R13 R14 может временно не сваривать, Чип интегральной схемы может быть вставлен, предварительно после завершения сварочной проверки тщательно предотвратить, быть небрежным.

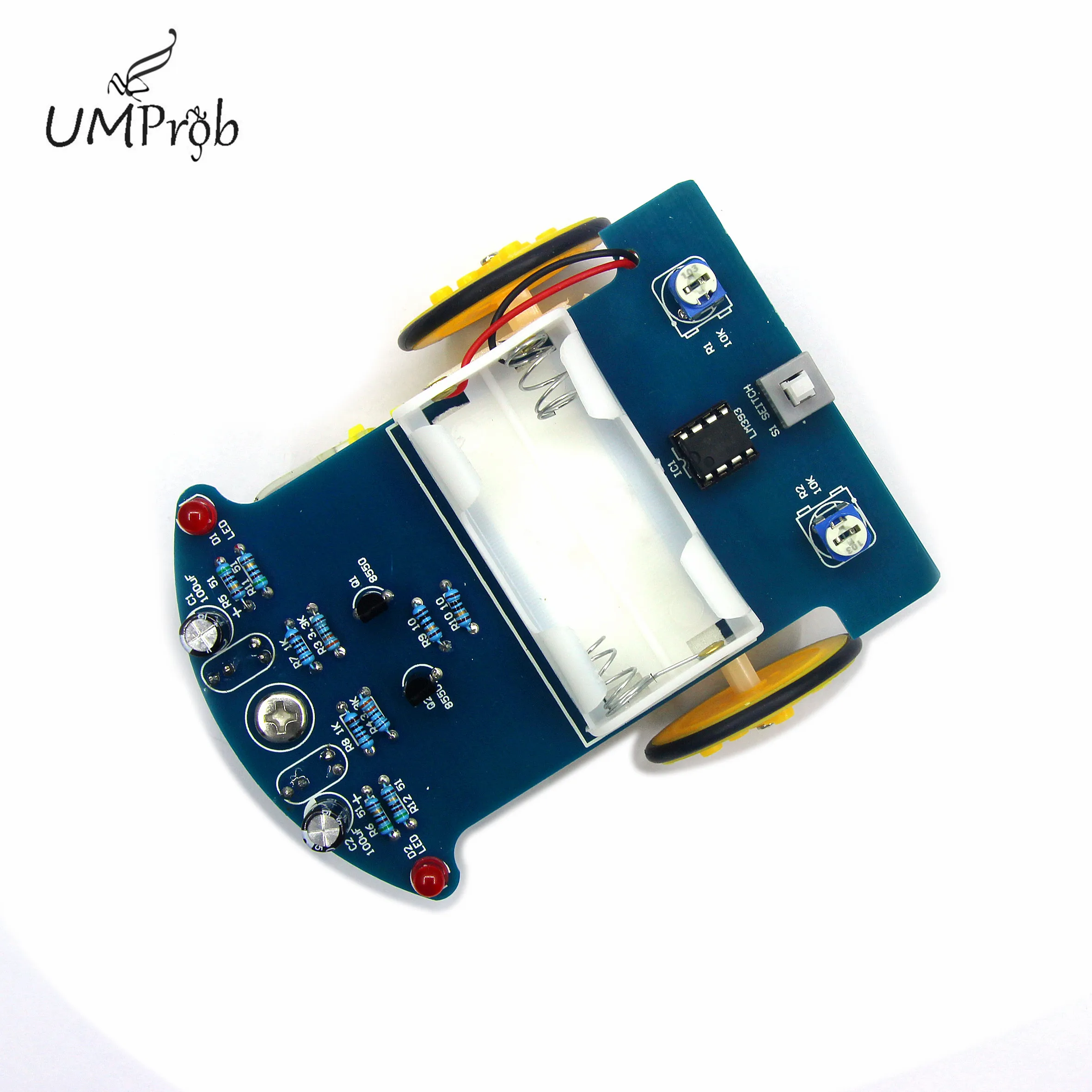

Второй шаг: механическая сборка

Универсальный Винт Колеса вставляется в отверстие PCB и вкручивается в универсальную гайку колеса и универсальное колесо. Батарейный блок застревает на печатной плате двойной клейкой лентой, свинцовый провод проходит PCB защищены Kong Han получил PCB, красная линия соединена с 3 V положительным источником питания, И желтая линия соединена с землей.

Механическая часть и сборка могут быть установлены на первых колесах, колесо состоит из трех частей черных акриловых круглых таблеток, сборка перед выставлением защитной пленки, внутренняя часть центрального отверстия колеса растет круглое отверстие, средний диаметр круглой пластины относительно маленький, боковое колесо кусок центр отверстие Shiyuan, С двумя винтовыми гайками, установленными в комплекте, хорошие три круглых таблетки и черные саморезы, закрепленные на вращающемся валу двигателя. Наконец силиконовый резиновый рукав шины на колесе. Свинцовое соединение свинцового провода двигателя и колеса в сборе-это использование клея на положении PCB, внимание колеса и края PCB сохраняют достаточный зазор, провода двигателя припаиваются к печатной плате. Обратите внимание, что для того, чтобы избежать погрешности в направлении вращения двигателя, достаточно больше свинца, это удобно для изменения провода заказа.

Третий шаг: установка опто-электронных схем

Светочувствительная стойкость и светильник (полярность внимания)-это обратная установка на печатную плату, а расстояние заземления около 5 мм, расстояние между чувствительным к светильник сопротивлением и излучающим светильник диодом также составляет около 5 мм. Наконец, может пройти электрическое испытание.

Четвертый шаг: отладка транспортного средства

В аккумуляторной коробке в 2 батареях АА, переключается на циферблат в «Вкл», автомобиль движется вправо назад движется по направлению универсального колеса, если удерживайте левую сторону фоточувствительного сопротивления, автомобиль направо вращается на колесо, удерживайте вправо от фоточувствительного сопротивления, Левая сторона автомобильного колеса должна поворачиваться, если автомобиль путешествует обратно может обменять соединение двух двигателей одновременно. Как один из нормальных оборотов с другой стороны, если обмен задней части двигателя может быть проводкой.

Бизнеса необходимое внимание:

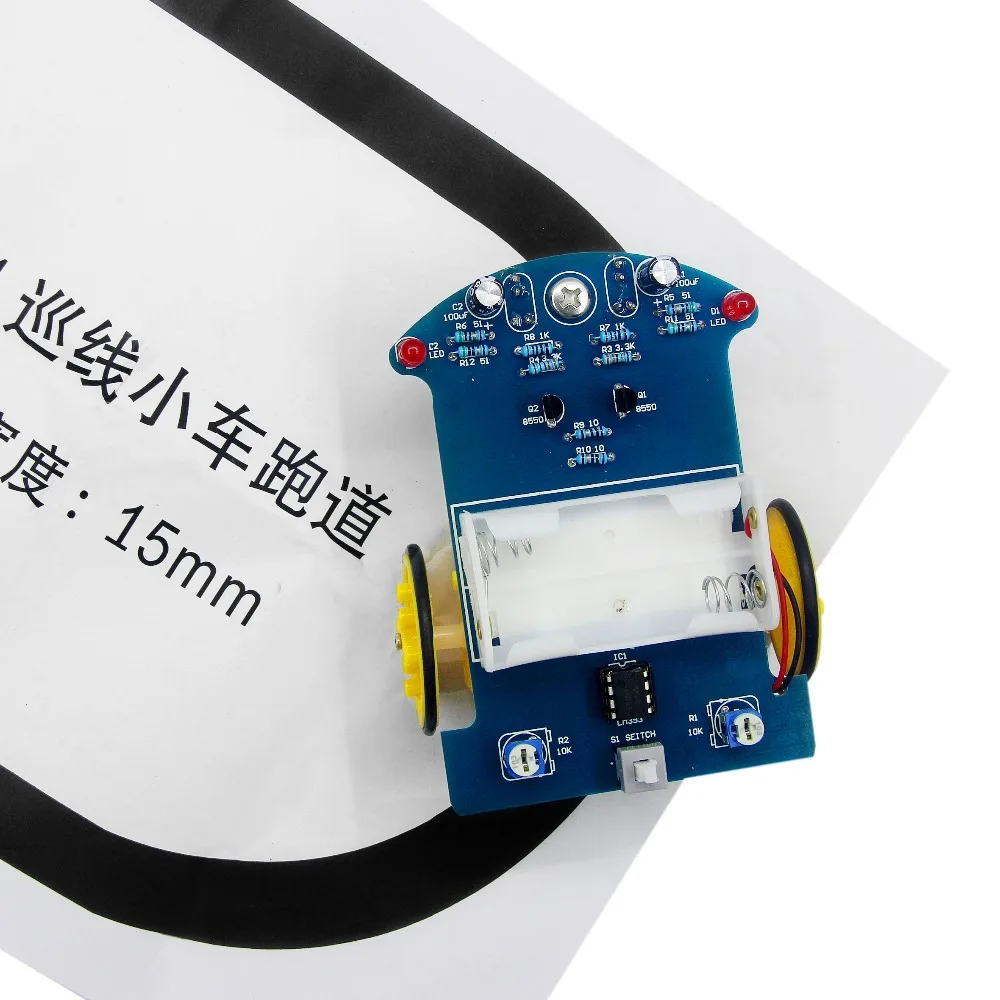

Инструкция по сборке-это задняя часть автомобиля отслеживания взлетно-посадочной полосы, клиенты могут также напрямую использовать 1,5 ~ 2,0 см черный изолента вставить прямо разработана для того, чтобы отслеживать комплекс на Земле будет больше удовольствия.
