Цифровой тестер транзисторов профессиональный Индуктивный измеритель емкости и

Цифровой тестер транзисторов профессиональный Индуктивный измеритель емкости и

ZH449401

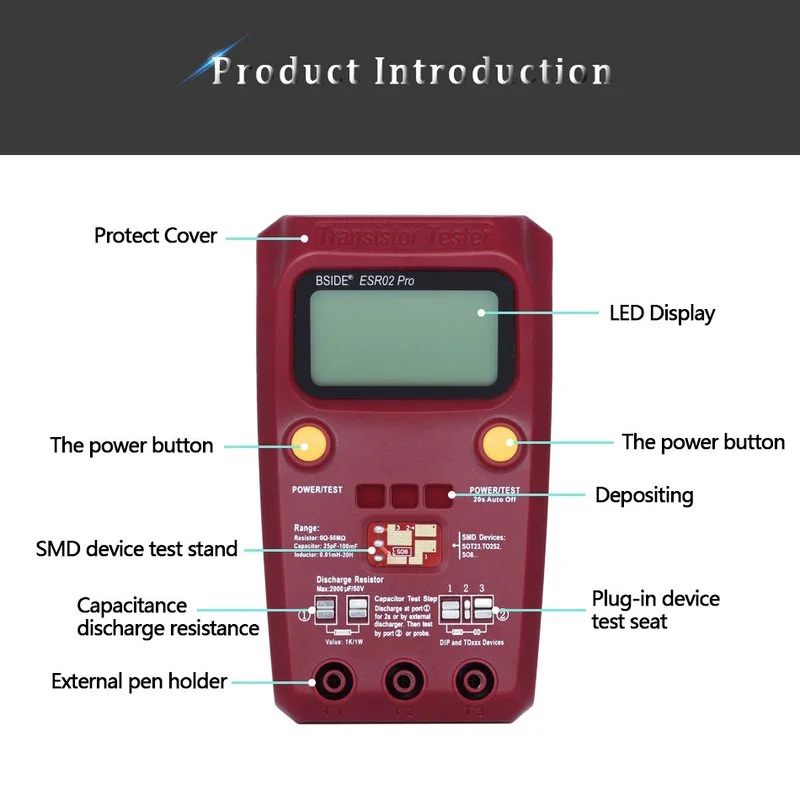

Прибор для проверки транзисторовОписание:

Инструмент-это небольшой электронный энтузиаст, разработчик, занимающийся исследованиями и разработками небольших инструментов для обслуживания и производства электроники. Можно измерить встроенные устройства, но также микросхемы, можно измерить различные диоды, транзисторы,

МОП-трубка; Может определять тип устройства, полярность контакта, выходное напряжение HFE, напряжение клапана, соединительную емкость полевого транзистора, измерительную емкость и сопротивление.

Прибор для проверки транзисторов Особенности:

1. Управление двумя клавишами, автоматическое отключение.

2. Ключевая операция, тест загрузки, ключ для получения.

3. Автоматически проверяет элементы контакта и отображает их на ЖК-дисплее

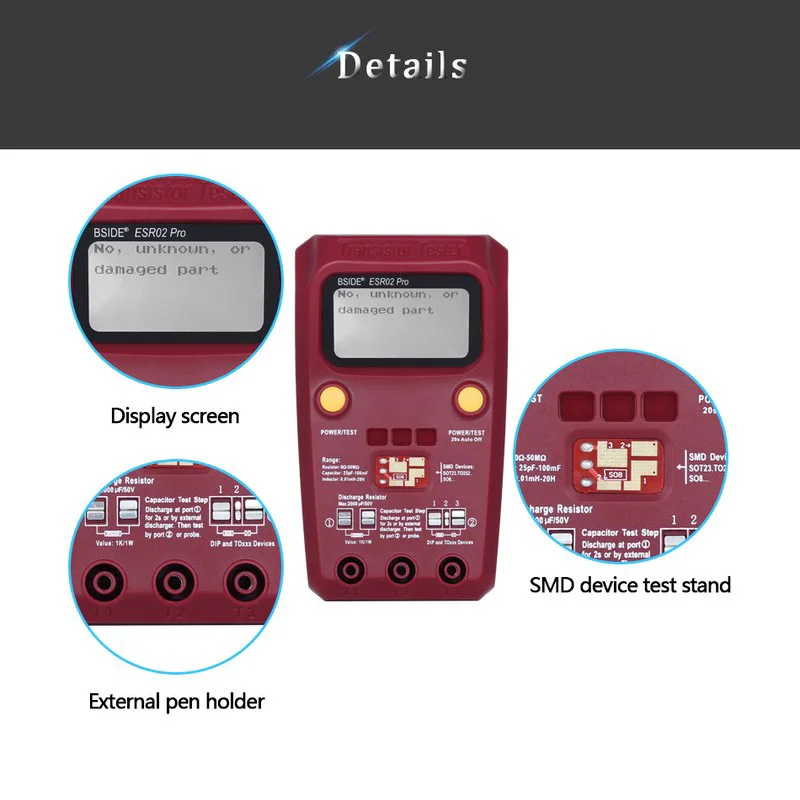

4,1602 ЖК-экран с ЖК-экраном (12864 ЖК-подсветка)

5. Проверка скорости, тест на Активный ингредиент: 2 секунды (помимо измерения большей емкости конденсатора также занимает много времени, время измерения 1 минута является нормальным).

6. Выкл. Тока всего 20 на.

7. Автоматическое обнаружение биполярных транзисторов NPN, PNP, N-канальных и P-канальных полевых МОП-транзисторов, распределительного типа полевого транзисторов, диодов, тиристоров, однонаправленных и двунаправленных тиристоров малой мощности.

8. Расположение контактов автоматического идентификационного элемента.

9. Коэффициент усиления тока биполярного транзистора и измерение порогового напряжения эмиттера.

10. Определение транзистора Дарлингтона с помощью порогового напряжения база эмиттера и коэффициента усиления высокого тока.

11. Детектируемые биполярные транзисторы и защитные диоды МОП-транзисторов.

12. Пороговое напряжение затвора МОП-структуры и измерение емкости затвора.

13. Одновременное измерение двух резисторов и символов резисторов. Справа показывает десятичное значение 4. Обе стороны символа резистора показывают количество контактов. Так что вы можете измерить потенциометр. Если резисторный стеклоочиститель не переходит в экстремальные положения, мы можем отличить середину от конца иглы.

14. Резистивное разрешение измерения 0,1 Ом, может измерять 50 мОм.

15. Может измерять конденсатор 325pf-100mf, разрешение 1pf.

16,2 мкФ более конденсаторы могут измерения эквивалентного последовательного сопротивления в одно и то же время. Два может быть отображена в десятичными значениями с resulotion 0,01 Ом.

17. В правильном порядке отображаются два диода и символ диода, а прямое напряжение диода.

18. Светодиодный определяется как диод с более высоким прямым напряжением. Сочетание светодиодов обозначается двумя диодами.

19. Обратное напряжение распада менее 4,5 В. Стабилитрон может быть идентифицирован.

20. Может измерять обратную емкость одного диода. Если биполярный транзистор подключен к коллектору и эмиттеру базы и контакту, можно взвешивать обратную емкость токоприемника или эмиттерного перехода.

21. Может быть подключен к одномерному выпрямителю.

Прибор для проверки транзисторов Меры предосторожности

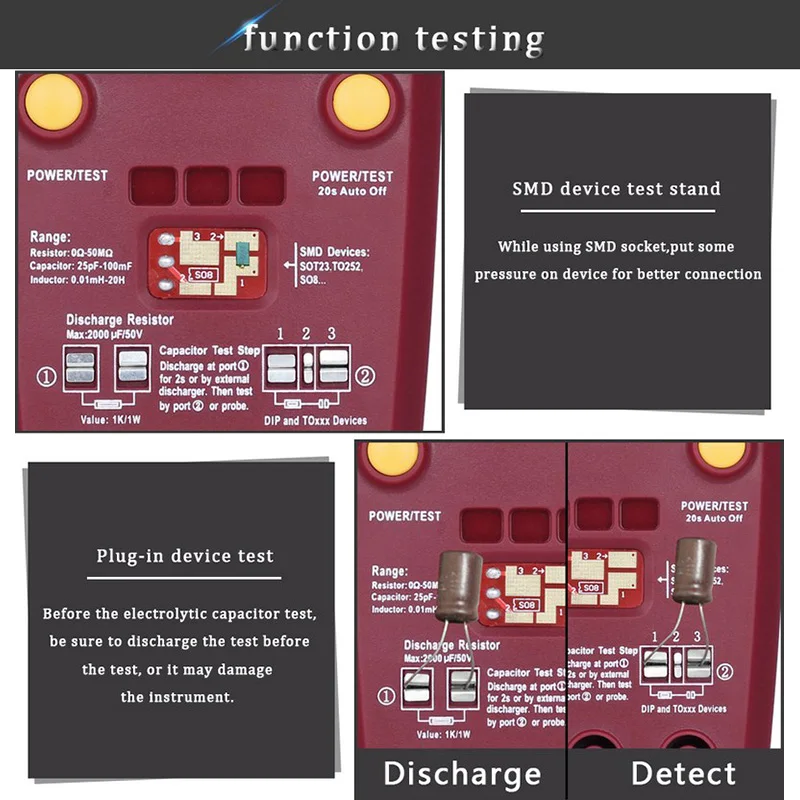

Обязательно разрядите прибор перед проверкой конденсатора, иначе это может повредить прибор.

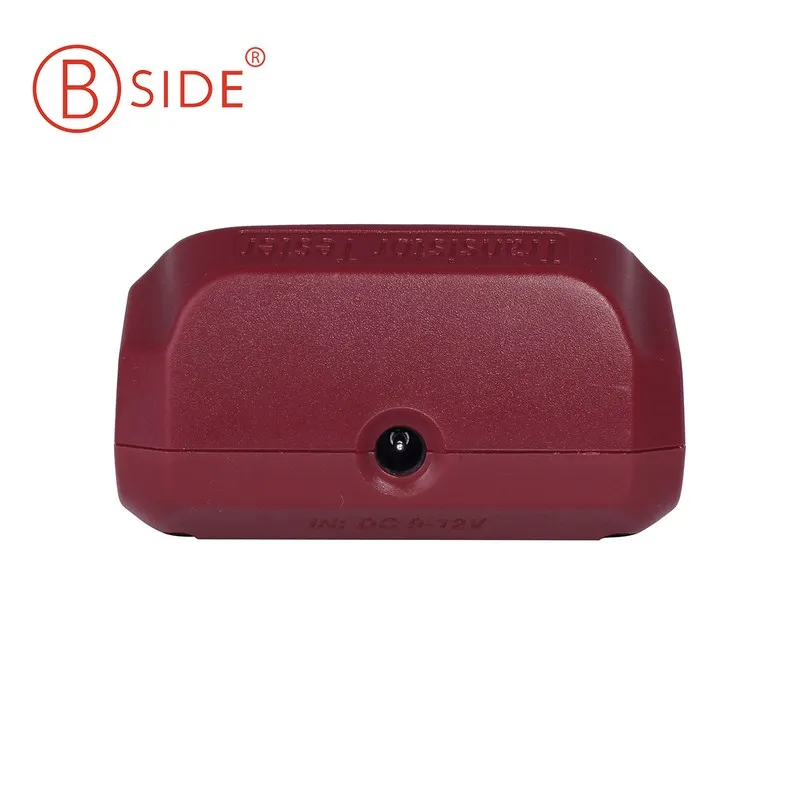

При использовании адаптера Используйте адаптер с диапазоном напряжения 9-12 В постоянного тока (включая 9 В, 12 В).

Инструмент не будет заряжать аккумулятор, когда мощность батареи меньше 6 в, пожалуйста, замените батарею.

Когда конденсатор разряжен, его можно разрядить без включения питания.

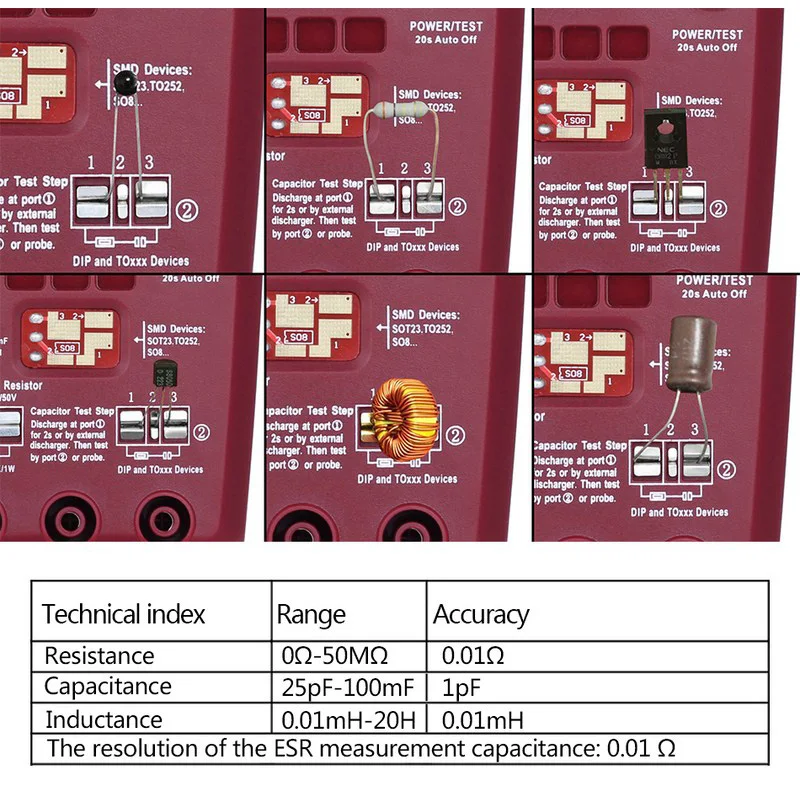

Технические индикаторы

Сопротивление: 0 Ohm-50M Ohm Разрешение: 0,01Ом

Емкость: 25 пФ-100 МФ Разрешение: 1 пФ

Индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH

Емкость измерения, разрешение ЭПС: 0,01 Ом

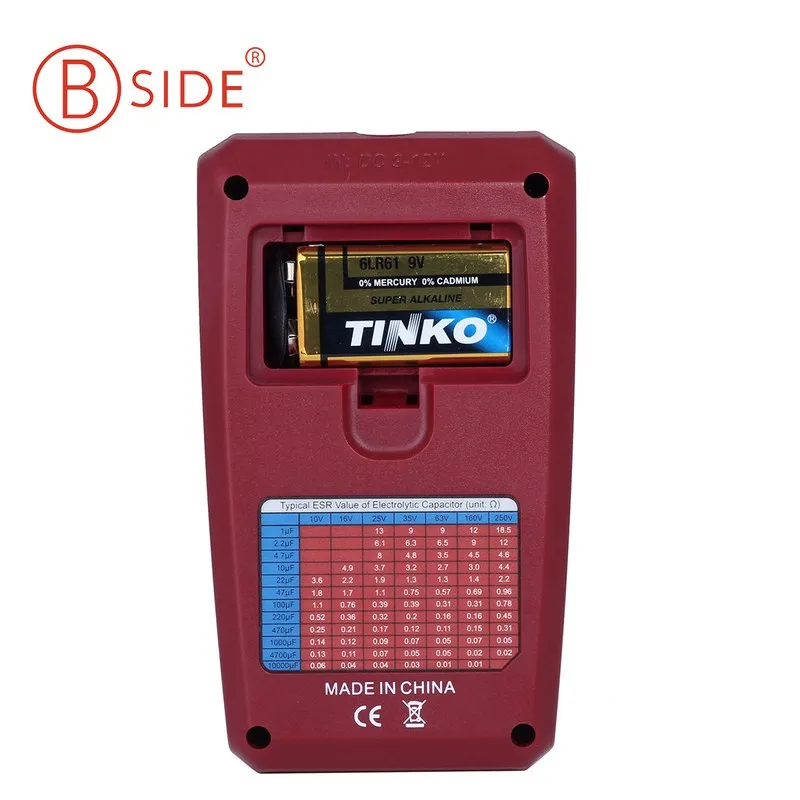

Батарея: батарея 9 В (не входит в комплект)

Прибор для проверки транзисторов Инструкции

A. При нажатии кнопки «загрузка/Тест» можно достигнуть и будет выполнена функция тестирования, с помощью этой кнопки можно повторить несколько тестов; Измерено через 20 секунд, без автоматического выключения работы.

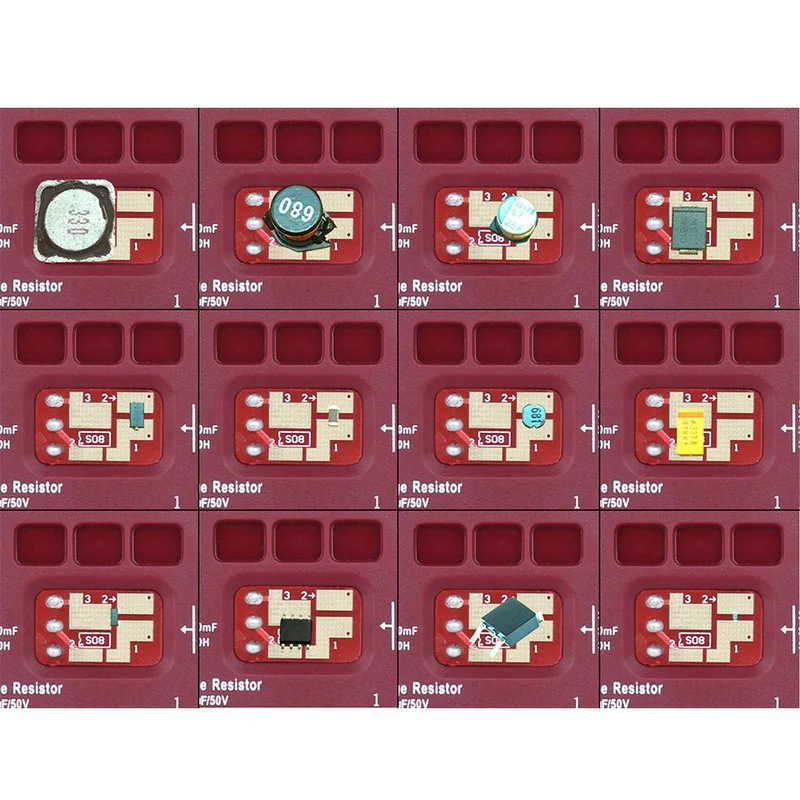

B, инструмент обеспечивает соединение, вставку и внешнюю таблицу трех методов измерения, каждый из которых 1,2,3 фута одинаковой степени соответствия.

С. Прибору не должен определять порядок физической подготовки, измерение будет завершено после завершения каждого контакта, соответствующего функции устройства.

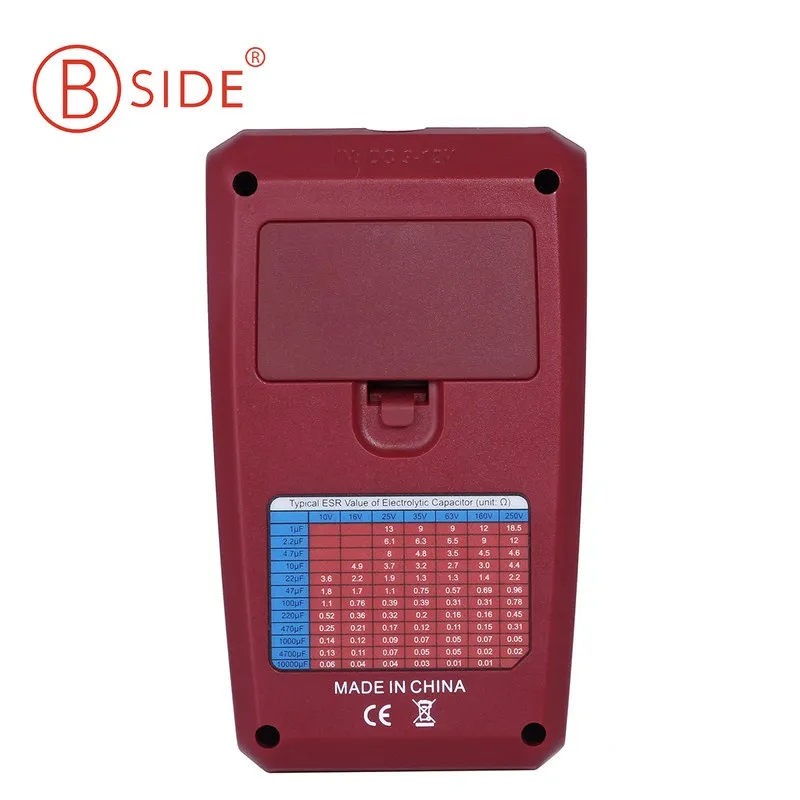

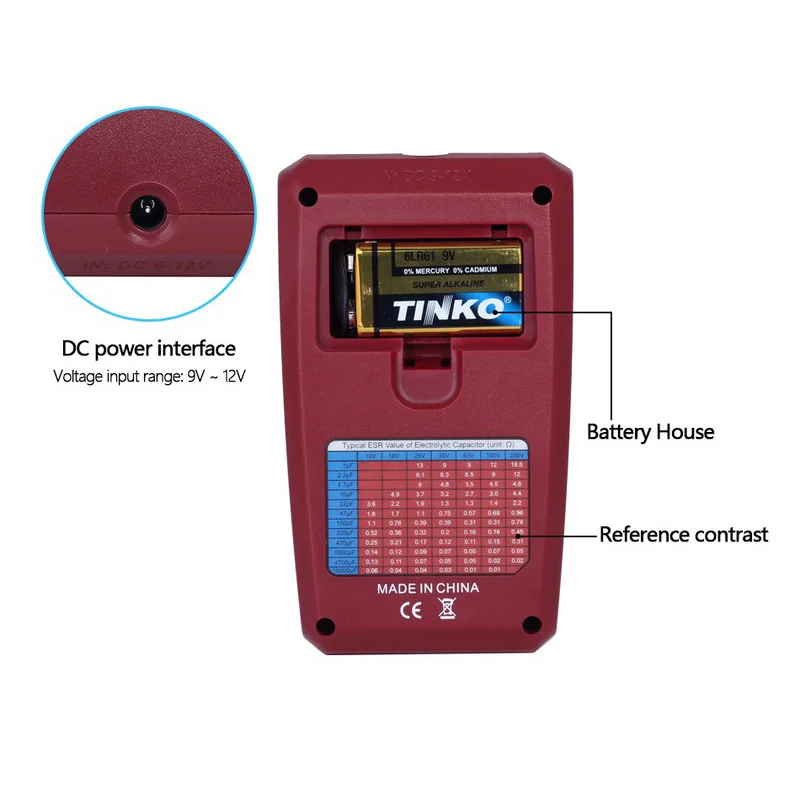

D, инструмент, напечатанный на задней стороне электролитического конденсатора, соответствует стандартной справочной таблице ESR. Таблица приведена только для справки. Пожалуйста, ознакомьтесь с данными, опубликованными производителями.

Пять, калибровка

Короткие до 1, 2, 3 тестовых точек, нажмите кнопку «загрузка/Тест», экран поможет войти в калибровку, В течение 2 секунд с помощью кнопки «Включение/тестирование» для подтверждения введите калибровку.

После инструкций экрана Отключить 1, 2, 3 тестовых точки продолжить после поломки до конца скоростной калибровки.

Упаковочный лист тестера транзисторов:

Тестер транзисторов * 1,

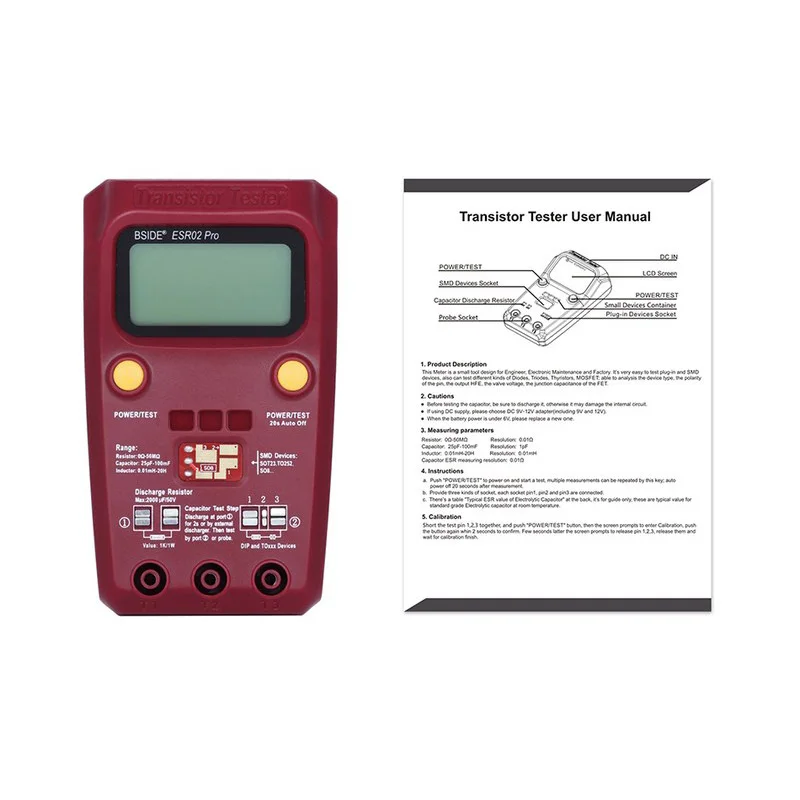

Руководство на английском языке * 1
