Autel Автоссылка AL539B OBDII Авто Code Reader электрические Тесты инструмент AL 539B 539 b

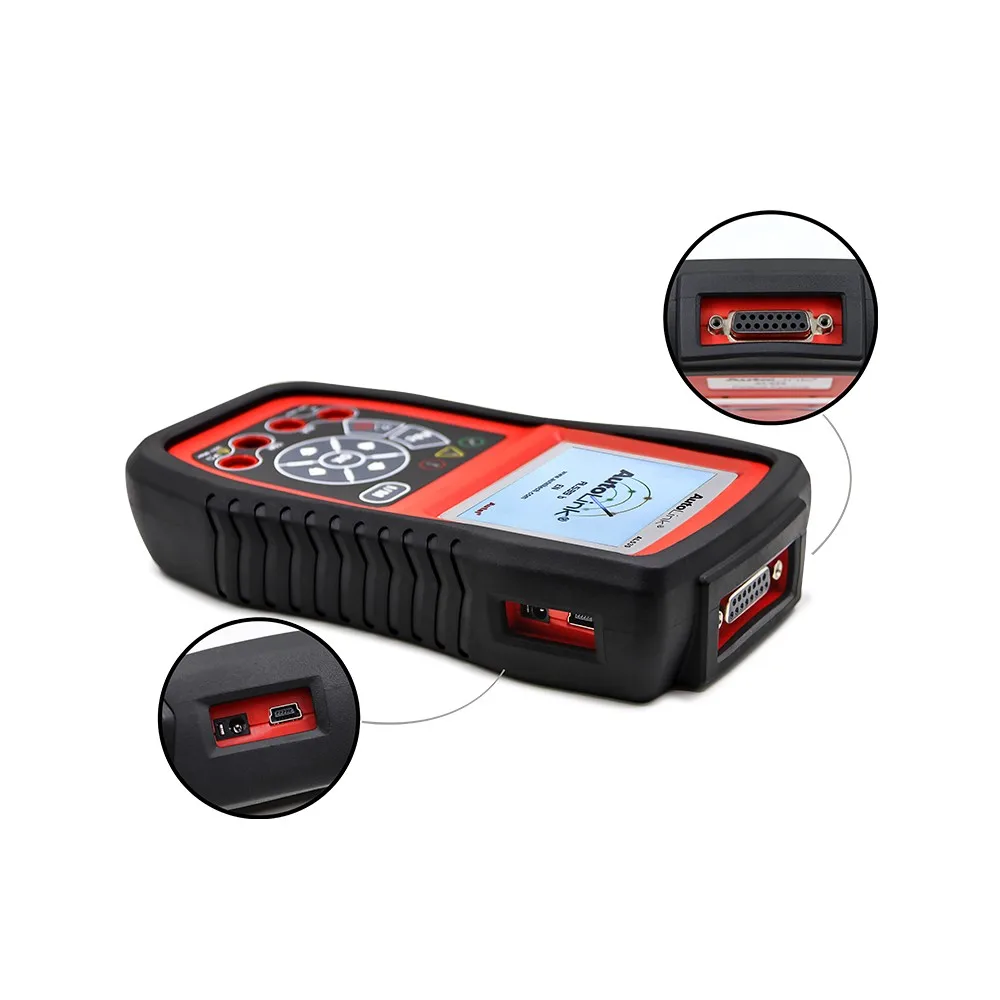

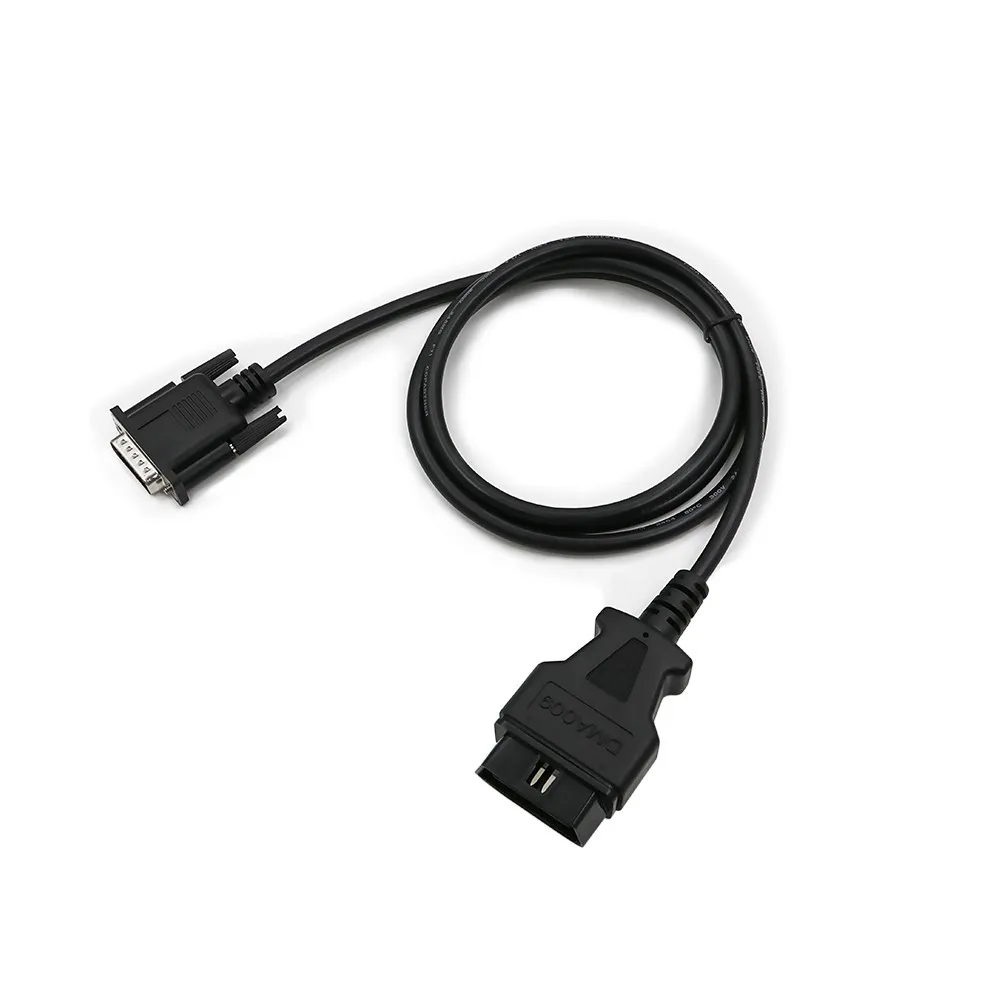

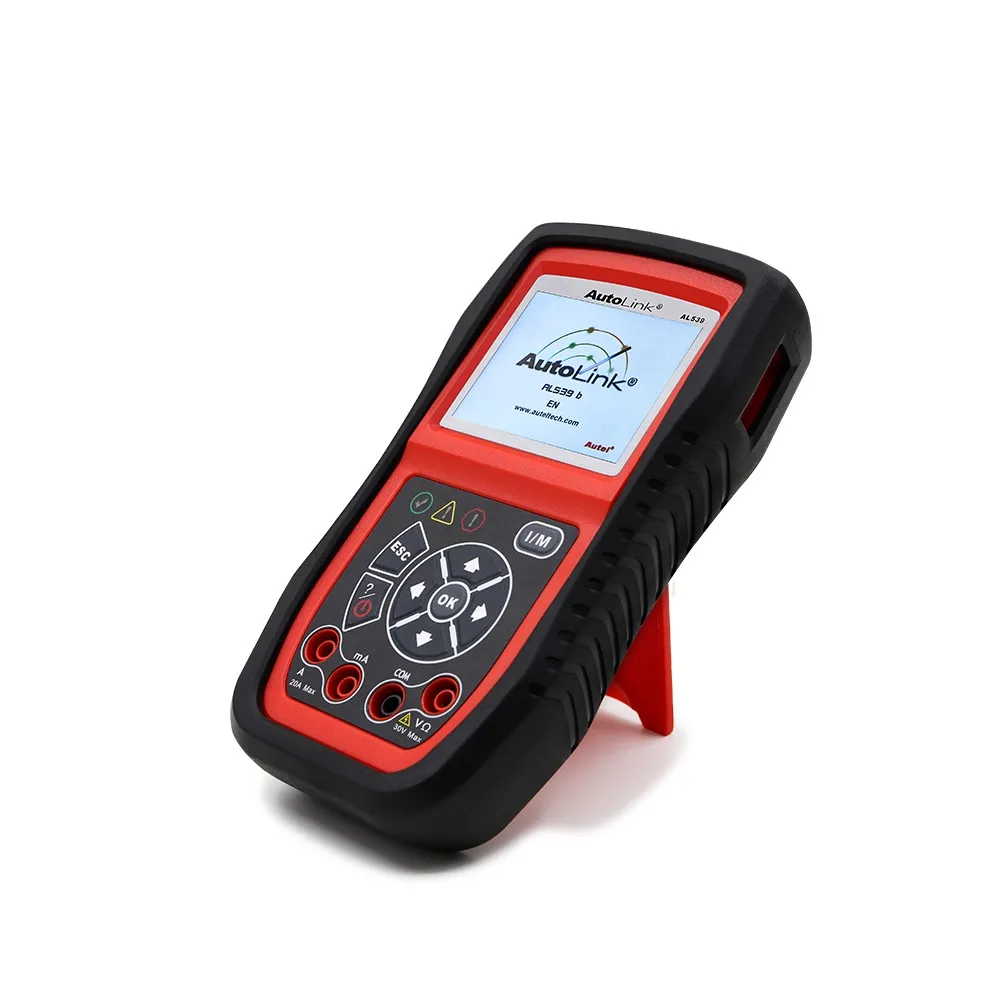

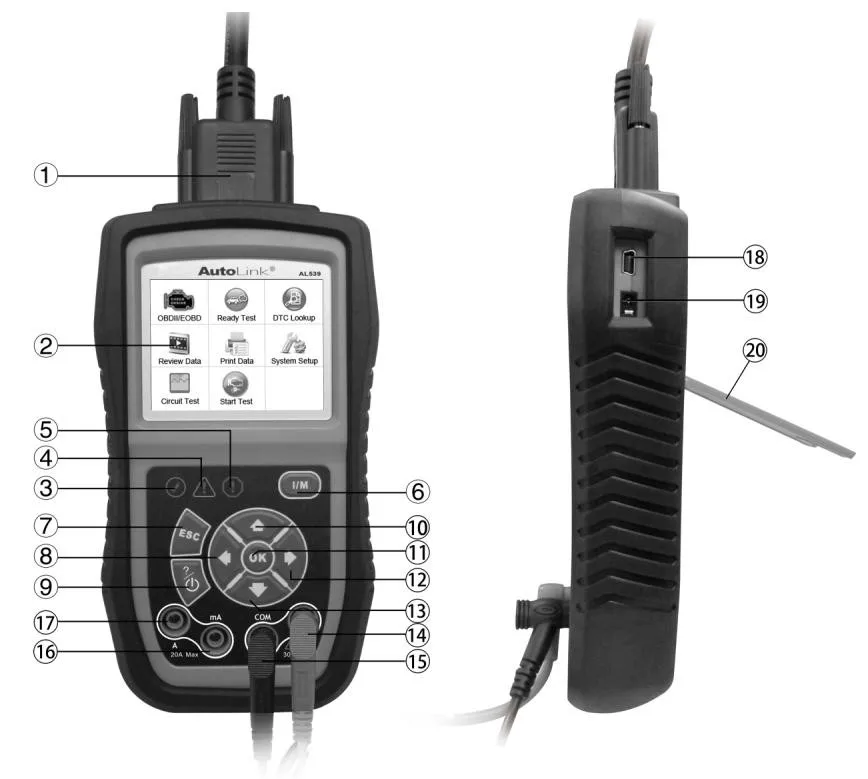

Autel AutoLink AL539B код читателя и электроинструмент Примечание: На любой из них: Установлен английский, французский, испанский; Топ 3 причины получить AL539B: 1. многоязычное меню и определения дтк-английский, французский, испанский 2. Работает на всех 1996 и более новых транспортных средствах (OBDII & CAN)-внутренние и импортные 3. обновление онлайн Описание: 1) соединитель OBD II-подключает инструмент сканирования к разъему данных транспортного средства (DLC). 2) ЖК-дисплей-указывает на результаты испытаний. 3) зеленый светодиодный-указывает, что системы двигателя работают нормально (количество мониторов на транспортном средстве, которое активные и выполняющие их диагностические испытания в разрешенном пределе, и DTCs не присутствует). 4) желтый светодиодный-указывает на возможную проблему. "Ожидаемая" ДТС присутствует и/или некоторые мониторы выбросов транспортного средства не выполняются. их диагностики тестирования. 5) красный светодиодный-указывает на проблему в одной или нескольких системах автомобиля. Красный светодиодный также используется для показа, что DTCs присутствуют. DTCs показан на дисплее инструмента сканирования. В этом случае лампа мил на приборной панели Транспортного средства будет освещаться. 6) одним щелчком мыши я/м готовность KEY-быстрый контроль состояния готовности к выбросам и проверка цикла привода. 7) Кнопка ESC-отменяет выбор (или действие) из меню или возврата на предыдущий экран. 8) Левая кнопка прокрутки-когда смотрите определения DTC, переходит в предыдущий характер и просматривает дополнительную информацию о предыдущих экранах, если определение DTC охватывает более одного экрана; удаление всех обозначенных данных PID при просмотре или записи настраиваемого списка живых данных; просматривает предыдущие рамки записанных данных при воспроизведении внутренних данных. Это также используется для обновления библиотеки DTC при нажатии. 9) Кнопка питания-нажмите и удерживайте в течение 2 секунд, чтобы включить инструмент сканирования и выключиться. Нажмите и затем отпустите для просмотра? Справочной информации. 10) Кнопка прокрутки-перемещается через меню и пункты подменю в меню. При получении более одного экрана данных, переходит через текущий экран на предыдущие экраны для дополнительных данных. 11) OK кнопка-подтверждает выбор (или действие) из меню. 12) Правая кнопка прокрутки-когда смотрите определения DTC, переход к следующему характеру и просмотр дополнительной информации на следующих экранах, если определение DTC охватывает более одного экрана; выбор/deselects PID данные при просмотре или записи настроенного списка живых данных, и просматривает следующие рамки данных при воспроизведении живых данных. 13) вниз Кнопка прокрутки-перемещается через меню и пункты подменю в меню. При получении более одного экрана данных, переходит через текущий экран на следующие экраны для дополнительных данных. 14) vом терминал-обеспечивает испытание на напряжение и/или сопротивление в качестве свинца. 15) COM терминал-Поддерживает тест как наземный свинец. 16) mA терминал-поддерживает Текущий (0 ~ 200мА) тест в качестве свинца. 17) тестовый Текущий (0 ~ 20A) тест в качестве свинца. 18) USB разъем-подключает инструмент сканирования к ПК для печати и обновления. 19) внешний порт питания постоянного тока-соединяет адаптер питания 5 вольт для питания инструмента при отключении от транспортного средства или зарядка аккумулятора. 20) стенд-флипы для поддержки инструмента сканирования. Коды проблем диагностики (DTCs):

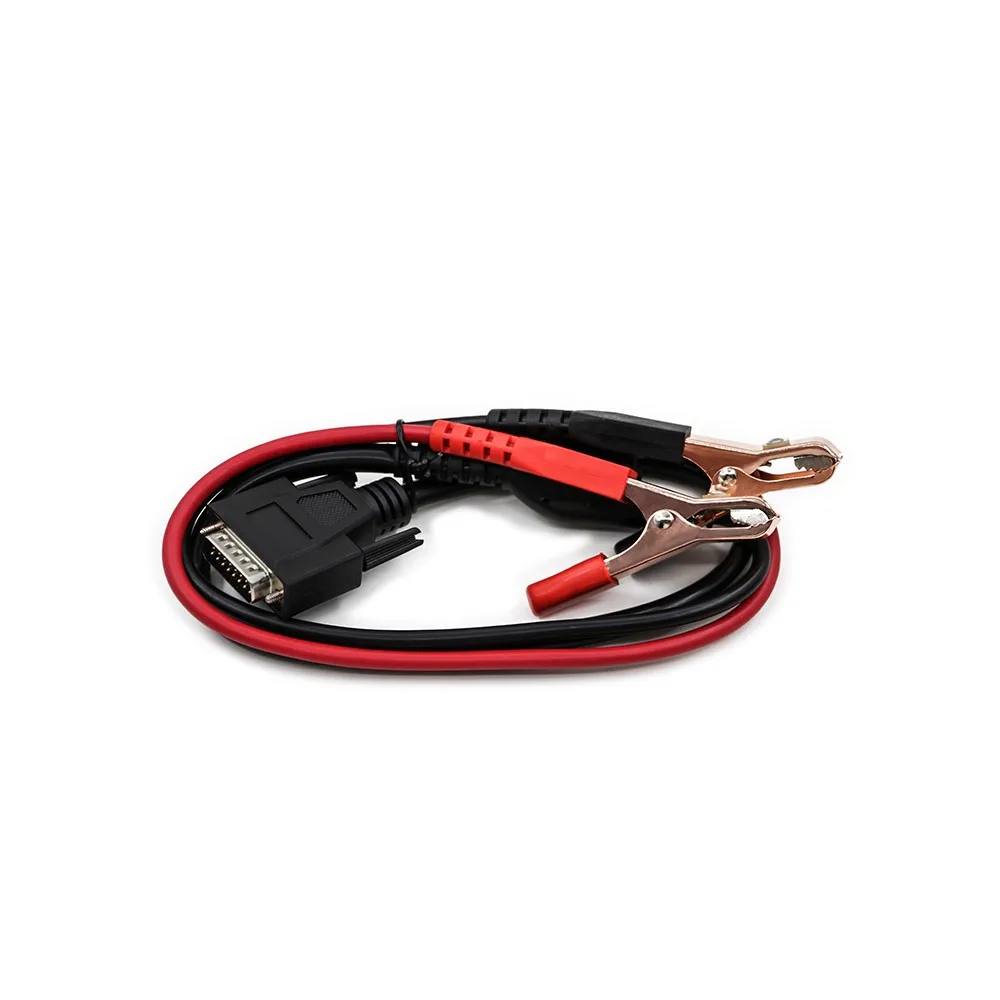

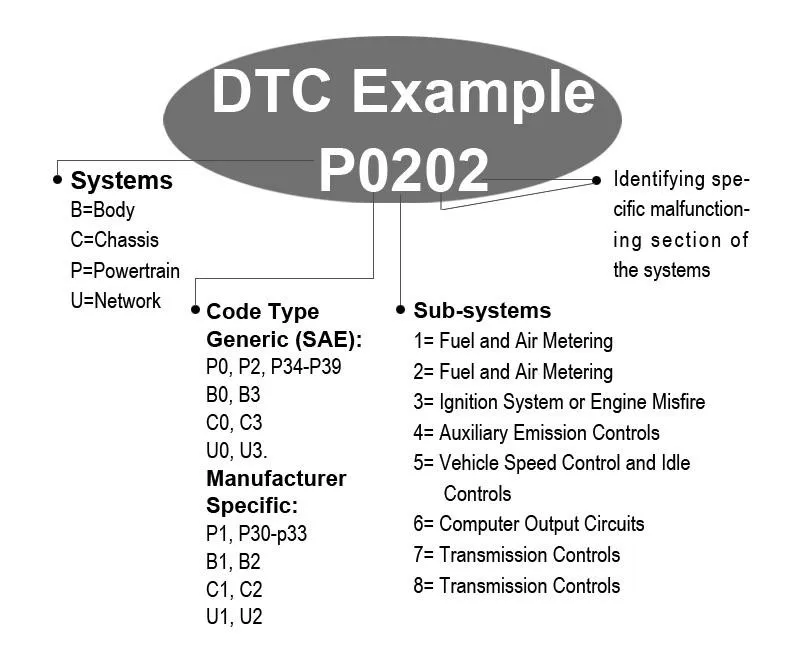

Autel AutoLink AL539B функция и функция: 1. Извлечение информации о транспортном средстве (VIN, CIN и CVN) 2. Печатает данные через ПК 3. способен диагностировать системы зарядки 12 В, пусковые системы и состояние разряженной батареи 4. Легко считывающееся AVOmeter позволяет проводить тестовое напряжение, непрерывность и ток на кончике пальца 5. имеет уникальный запатентованный один-Нажмите кнопку I/M готовность ключ для быстрого состояния готовности проверить и накопитель цикл проверки 6. обеспечивает быстрое и точное тестирование большинства типов батарей 12 В, в том числе AGM, стандартные и ремонтные батареи 7. яркий цвет закодированных светодиодов и встроенный динамик обеспечивают как визуальный, так и звуковой тон для проверки готовности 8. Легко определяет причину проверки двигателя (MIL) 9. извлечение общего (P0, P2, P3 и U0), тип производителя (P1, P3, и коды U1) и в ожидании кодов 10. отключает проверку света двигателя (MIL), очищает коды и перекомплекты мониторов 11. Отображает мониторинг и состояние готовности I/M (выбросы) 12. Считывает живой PCM datastream, данные тестовые данные датчика O2, данные кадра для замораживания 13. Данные графиков (1996 и новее) 14. Советы по борьбе с дефектами, советы, руководство техников к корневой причине кода проблемы быстрее, сберегая диагностику и ремонт времени 15. Памяти/батареи резервного копирования для внедорожных автомобилей обзора и анализа данных

Функции autel AutoLink:

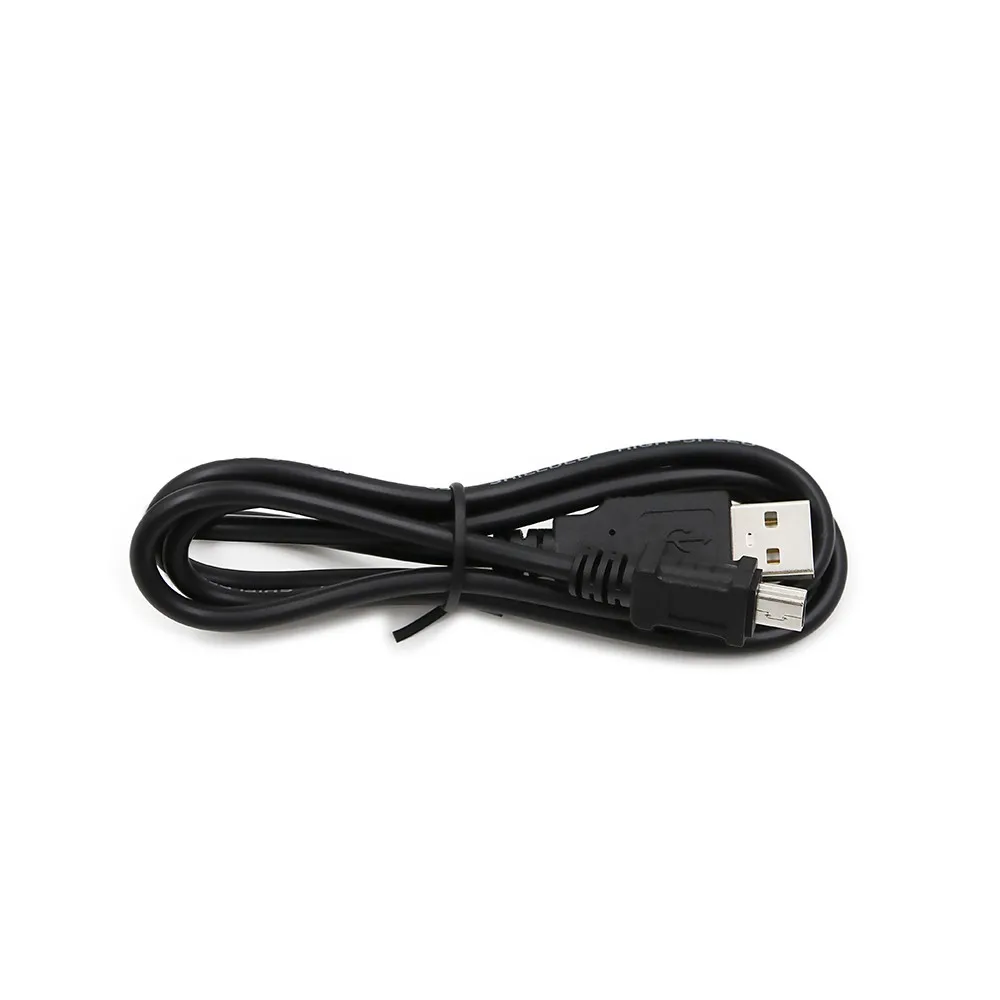

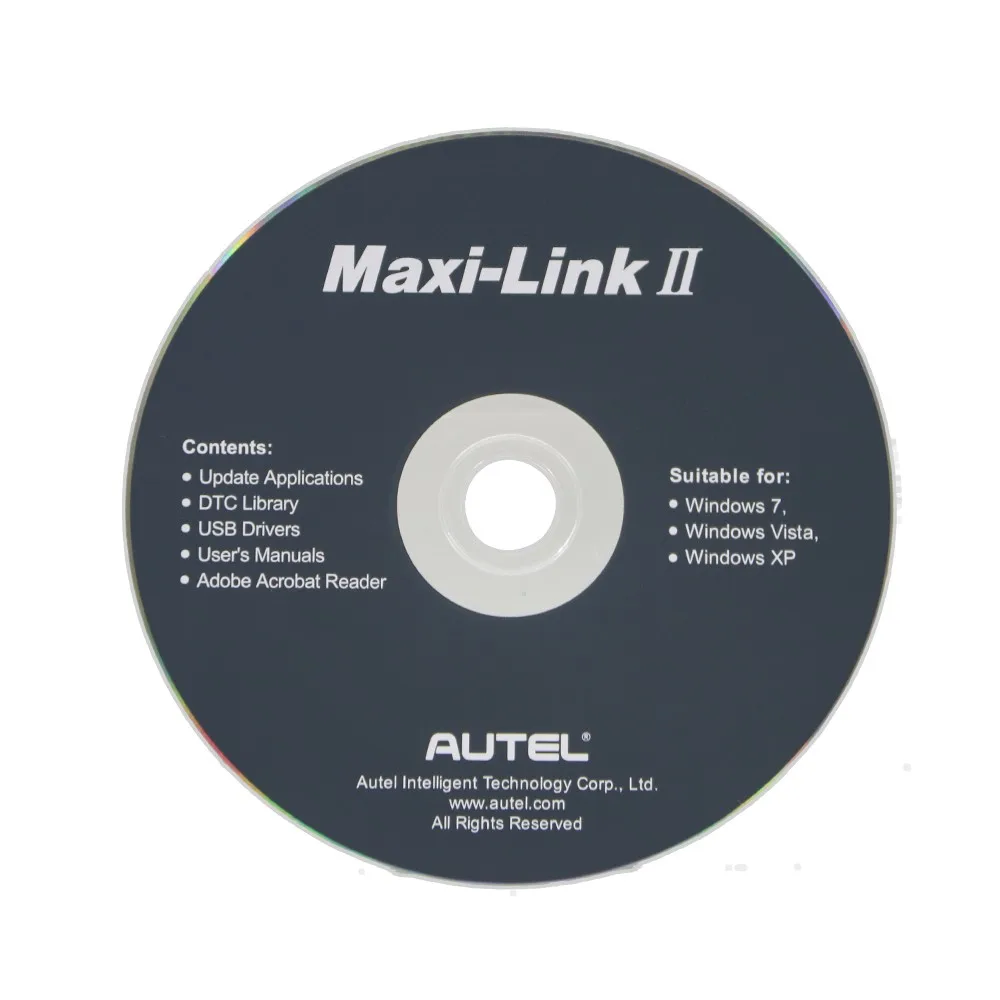

Autel AutoLink AL539B Спецификация: Дисплей: TFT цветной дисплей (320x240 dpi) Рабочая температура: от 0 до 60 °C (от 32 до 140 F°) Температура хранения: от-20 до 70 °C (-4-158 ф°) Обновление: Эта функция позволяет обновить программное обеспечение сканирования и DTC Библиотека через компьютер. Чтобы обновить ваш инструмент сканирования, вам нужны следующие элементы. Автоссылка AL539/AL539b ПК или ноутбук с USB портами Кабель USB 1) Скачать программы на нашем сайте www.autel.com для обновления к компьютеру. 2) запустите набор инструментов Maxi Link II в вашем компьютере. 3) Подключите инструмент сканирования к компьютеру через USB-кабель. 4) от системы настройки экрана в инструмент сканирования, используйте кнопку прокрутки вверх/вниз, чтобы выбрать режим обновления, и нажмите кнопку OK. 5) Выберите программы для обновления в вашем компьютере. Существует два типа программ: Операционная система и библиотека DTC. (Рис. 3,13) 6) нажмите обновление в окне набора инструментов MaxiLink для начала обновления. 7) во время процедуры обновления инструмент сканирования отображает программу обновления сообщения. Пожалуйста, ждите…». 8) когда обновление закончено, инструмент сканирования будет отображать сообщение «Обновление программы было сделано!" 9) перезапустите инструмент сканирования для завершения всего обновления. Примечание:Пожалуйста, выберите Файл bin для обновления операционной системы. После обновления файла bin выберите файл aut для обновления библиотеки DTC. И Файл bin и файл DTC должны быть обновлены. В противном случае читатель кода не может работать должным образом. Когда вы сделали неправильный выбор, и инструмент сканирования не может работать должным образом, возможно необходимо обновить программы. Чтобы сохранить левую кнопку прокрутки и мощность на инструменте сканирования, вы будете вводить режим обновления с силой. Затем выполните процедуру обновления для обновления программы. Охват корабля: AutoLink AL539/AL539b OBDII/EOBD сканер разработан специально для работы со всеми совместимыми с БД системами, в том числе те, которые оснащены универсальным протоколом-вычислительной сетью (может быть). Требуется АООС, что все 1996 и более новые автомобили (автомобили и легкие грузовики) продается в Соединенных Штатах, должен быть БД II совместимым, и это включает все внутренние, азиатские и европейские автомобили. Небольшое число в 1994 году и 1995 модельных транспортных средств, работающих на бензине, соответствует стандарту OBD II. Проверить, соответствует ли 1994 или 1995 транспортное средство совместимым бд II, проверьте информацию о контроле за выбросами транспортного средства (VECI) этикетка, которая находится под капюшоном или радиатором большинства автомобилей. Если транспортное средство соответствует стандарту OBD II, то на этикетке будет обозначен "OBD II Сертифицированный". Кроме того, мандат правительства, который должен иметь все совместимые с БД-системой транспортные средства, должен иметь "общий" разъем для передачи данных шестнадцатилетнего контакта (DLC). Для вашего автомобиля, который будет соответствовать стандарту OBD II, он должен иметь 16-pin DLC (соединитель канала передачи данных) под тире и информационной этикеткой о выбросах транспортного средства должно быть указано, что транспортное средство соответствует стандарту OBD II. Q & A: 1. ошибка транспортного средства, соединяющая ошибку? Ошибка сообщения происходит, если инструмент сканирования не в состоянии связаться с ЭБУ транспортного средства (блок управления двигателем ). Необходимо сделать следующее, чтобы проверить: Проверьте, что зажигание на. Проверьте, надежно ли соединитель инструмента сканирования надежно подключен к DLC транспортного средства. Проверьте, что транспортное средство является совместимым OBD2. Выключите зажигание и подождите около 10 секунд. Включите зажигание обратно и продолжите тестирование. Проверьте, что модуль управления не неисправен. 2. Рабочая ошибка? Если инструмент сканирования зависает, то происходит исключение или ЭБУ транспортного средства (блок управления двигателем) слишком медленно реагирует на запросы. Необходимо сделать следующее для сброса инструмента: Перезагрузите инструмент сканирования. Выключите зажигание и подождите около 10 секунд. Включите зажигание обратно и продолжите тестирование. 3. инструмент сканирования не работает? Если инструмент сканирования не работает или работает неправильно, в любом другом случае, необходимо сделать следующее, чтобы проверить: Проверьте, надежно ли соединитель инструмента сканирования надежно подключен к DLC транспортного средства; Проверьте, Поддерживаются ли булавки DLC или сломаны. Очистите булавки DLC, если необходимо. Проверьте батарею транспортного средства, чтобы убедиться, что он все еще хорош по крайней мере 8,0 вольт. 4. Светодиодный лампы не работают? Если вы включите инструмент сканирования и выполните тест на готовность I/M, но светодиодные светодиодный лампы являются не работает, возможно, существует несколько возможных причин, включая плохое соединение и зажигание. В этом случае выполните эти шаги для проверки инструмента сканирования. Удостоверьтесь, что кабель подключен к DLC надежно. Проверьте, что ключ зажигания находится в положении KOER. Выполните LED светодиодный-тест в меню настройки системы. (См. 3,8 Настройка системы). Если инструмент сканирования не прошел этот тест, существует проблема с светодиодный лампой. Пожалуйста, свяжитесь с компанией autel Tech поддержка или ваш местный агент по продаже. Autel AutoLink AL539B посылка: 1 шт. x AL539B Основной блок 1 шт. х зонды 1 шт. х батарейный испытательный кабель 1 шт. х OBDII кабель 1 шт.. x USB кабель 1 шт.. x Руководство пользователя 1 шт. x CD 1 шт. х чехол для переноски 1 шт. x 3,7 В литий-ионный Батарея
