Передатчик и приемник lora 5 в 2 Вт rs232 433 МГц радиочастотный модуль sx1278 радимодем rs485

Передатчик и приемник lora 5 в 2 Вт rs232 433 МГц радиочастотный модуль sx1278 радимодем rs485

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1. Посылка включает в себя1 шт.Модуль lora 2 ВтИ магнитная антенна 1 шт., соединительный кабель 1 шт. Для вашей удачной проверки, мы рекомендуем вам хотя бы купить2 шт. модулей(Один для передатчика, другой для приемника)

2. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485, BPS, скорость передачи данных по воздуху, BPS, скорость передачи данных интерфейса, 2 Вт, 5 в постоянного тока;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

5. Если вам нужно 12 В постоянного тока, пожалуйста, сообщите мне после размещения заказа.

Технические характеристики:

Продукты Особенности:

 ● Поддержка VHF/UHF(410-470 МГц) Программирование пользователя;

● RS-232 и RS-485 ttl по индивидуальному заказу;

● Последовательная скорость передачи данных 1200-9600bps, скорость передачи данных по воздуху 240-9600bps, настраиваемая Пользователем;

● Короткое время передачи и приема, задержка передачи менее 3 мс;

● Дальность передачи на расстоянии 30 км LOS;

● Максимальная чувствительность до-136dBm;

Технические параметры:

Частотный диапазон

410-470 МГц

Стабильность частоты

≤ ± 10PPm

Передача Мощность

2 Вт

Модуляции

Воздушный скорость передачи данных

240-9600bps

Интерфейс

RS232 и RS485(TTL индивидуальный)

Питание

5 В, 2 А (8 ~ 36 В по индивидуальному заказу на фабрике)

Интерфейс формат данных

8E1/8N1/801

Дальность передачи

30 км в открытом и прозрачном воздухе, максимальная мощность 2 Вт, коэффициент усиления антенны 5,5 дБи, высота более 2 м,

Скорость передачи данных по воздуху: 240BPS

Чувствительность приема

-136dBm @ 240bps/-120dBm @ 9600bps

Пропускная способность канала

125 кГц @ 240 бит/250 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5 А (максимальный выходной ток не менее 2 а)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 500 г

  Измерение

Pin-определения

Контакты

XZ-DT78-LX

Обратите внимание

DB9 Штекерный соединитель

-1 шт.

VCC (+ 5 В)

5 ~ 36 В по индивидуальному заказу

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

XZ-DT78-L частоты

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечения.

Программное обеспечение для программирования

1,1Ввести режим настройки

Оборудование: Подключите 8ThНожка с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта 9600 8N1

Программное обеспечение: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT78 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2Настройка частоты канала 0 (эта частота-рабочая частота 0 каналов

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота письма канала 0

RX: означает прием частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT78 приема и передачи частот установки может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот. Dip-переключатель может задать только частоту в канале 0.

1,3Настройка скорости передачи данных через интерфейс

Формат> WBA

Возврат <Com_Rate:1200L

Пояснение> WB означает скорость передачи данных через интерфейс записи

A ~ E means1200 ~ 9600bps;A = 1200L, B = 1200H, C = 2400, D = 4800, E = 9600

Примечание: A = 1200L,1200 интерфейс, 240BPS передача воздуха, самая длинная дистанционная связь.

1,4Паритет биты настройки

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5Прочитайте все параметры команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT78 ток рабочие параметры

1,6Выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT78 выход режим настройки, если XZ-DT78 входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

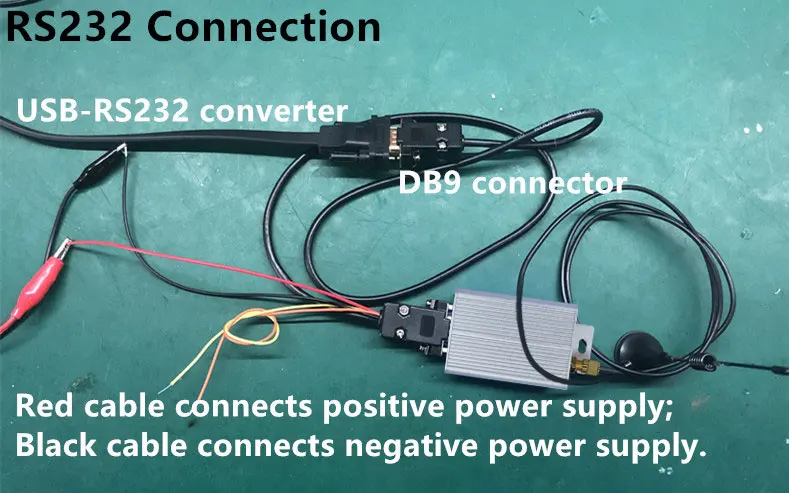

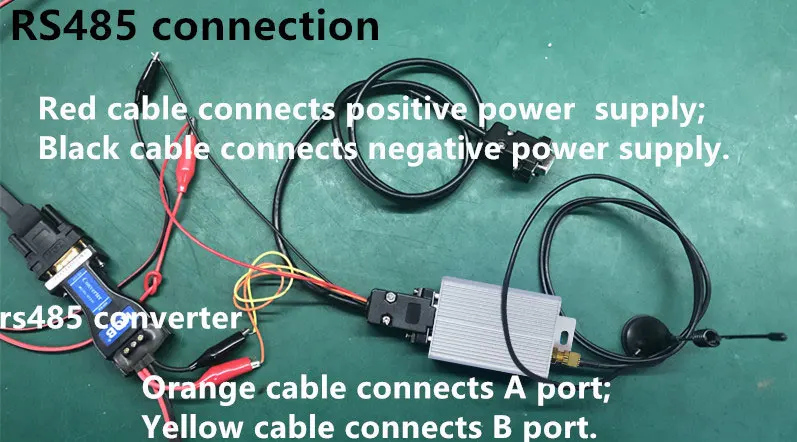

Инструкции по подключению:

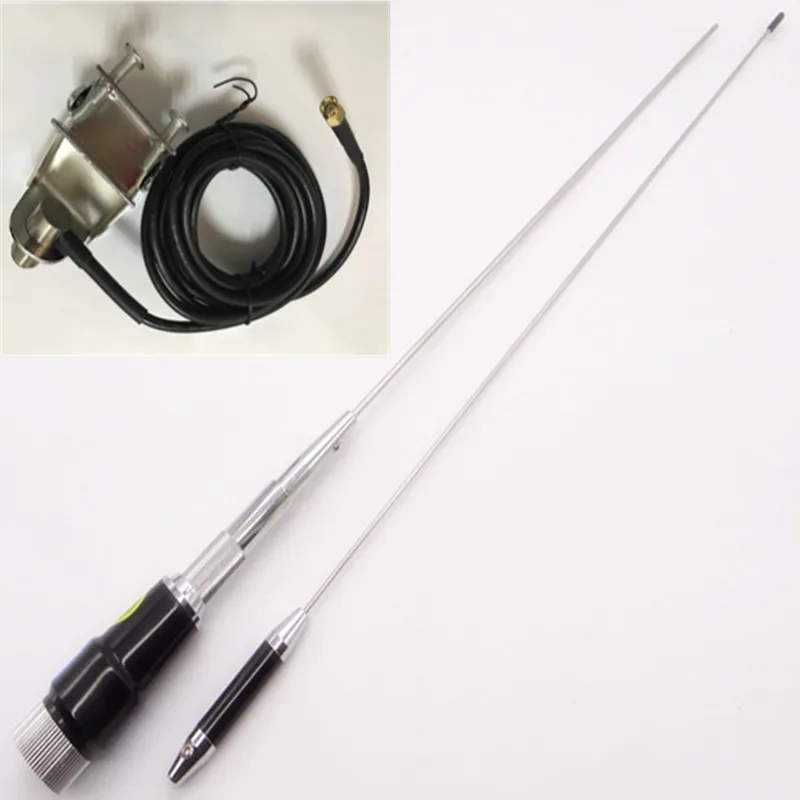

Для дальней передачи рекомендуем использовать антенну с высоким коэффициентом усиленияДля более высокой производительности.

Данная антенна с зажимом является одним из вариантов,PLЛегко нажмите на следующую картинку и закажите дополнительно.

Для изучения большего количества продуктов

Приложений

● Производство масла и газа, мониторинг трубопроводов, газораспределения, мониторинг тепловых сетей

● Водопроводные скважины, система мониторинга очистки воды и отходов

● Планирование мощности, автоматизация распределения, контроль нагрузки

● Система позиционирования GPS, мобильная передача данных

● Землетрясение, метеория, защита окружающей среды и контроль городского освещения

● Контроль процессов в области железной дороги, транспортировки, металлообработки, промышленной автоматизации

● Контроль и управление судном (UMV), соединение данных для управления роботом

● Армия, полиция, связь

● Промышленный пульт дистанционного управления, Телеметрия, автоматическая система сбора данных
