2 4G ISM Hi Fi Беспроводной стерео аудио передатчик приемник 24Bit 48KSPS 5 Мбит/с передачи

2 4G ISM Hi Fi Беспроводной стерео аудио передатчик приемник 24Bit 48KSPS 5 Мбит/с передачи

RM1307731645748459

Примечание: TX и RX включают 1 шт. передатчик и 1 шт. полученный модуль

Только RX включает только полученный модуль

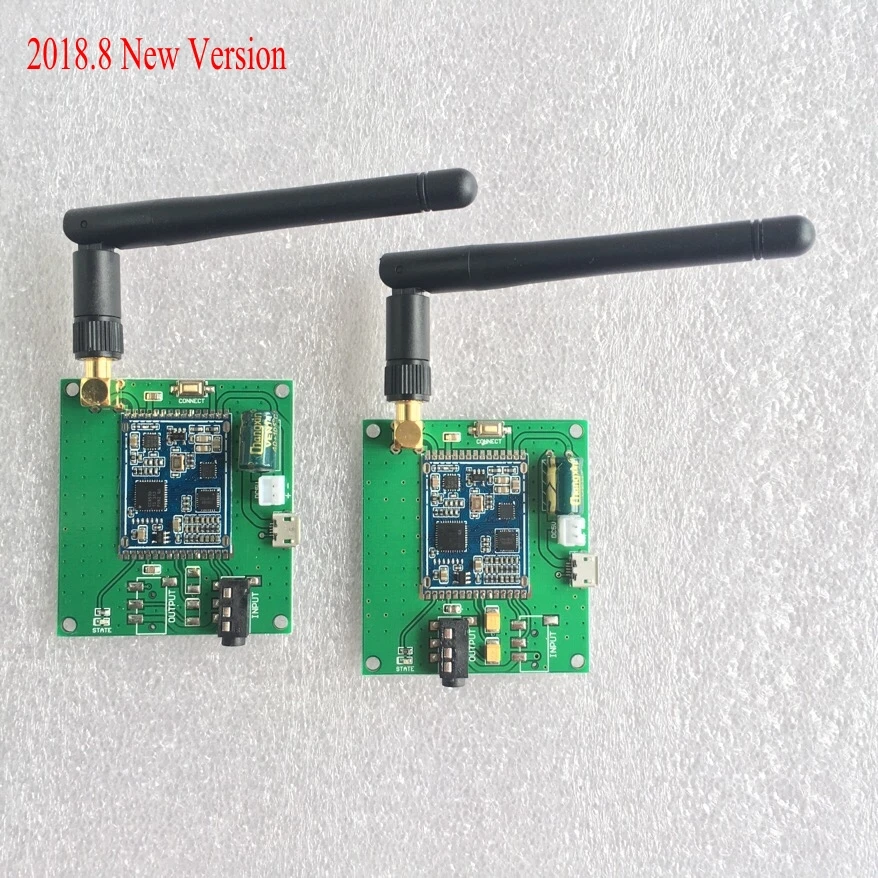

KCX_2.4G_AUDIO-это высококачественный стерео модуль передачи звука, работающий в диапазоне 2,4G ISM, передающий поток передачи аудио до 24 бит и 48 КПС, а также радиочастотную скорость полета до 5 Мбит/с, обеспечение высокой точности передачи звука.Для обеспечения надежности беспроводной передачи используются методы адаптивного скачка частоты, коррекции ошибок вперед, буферизации и повторной передачи.Просто подключите этот модуль к вашему продукту, чтобы обновить ваш обычный проводной аудиопродукт до беспроводного аудиопродукта.



II: особенности и преимущества

  1: несжатая передача звука с супер качеством CD

  2: Отличная прочность и соналичие

  3: обеспечивает стабильность беспроводной передачи через несколько технологий

     Адаптивная методу частотных скачков

     Коррекции ошибок

   Буферная и ретрансляции

  4: Интуитивный светодиодный индикатор и порт состояния

  5: удобный и простой в использовании

  6: поддерживает 1 передатчик и 4 приемника (до одного передатчика передают сигнал 4 приемника одновременно)
  7: скорость RF соединения ≤ 1 с

  8: расстояние беспроводной передачи ≥ 50 метров (чехол для открытой местности без укрытия)

  9: Технология беспроводного шифрования данных + скачка частоты обеспечивает конфиденциальность передачи. Первое использование приемника и передатчика должно быть сопряжено один раз. Последующее использование не требует сопряжения, и мгновенное включение подключено.



Три: характеристики и параметры

   Рабочее напряжение: DC5V

   Рабочий ток: 85mA

   Метод модуляции: GFSK

   Частотная характеристика: 20 Гц-20 кГц

   Динамический диапазон: 92dB

   Частота дискретизации аудио: 24 бит/48 кспс

   Частотный диапазон: 2,408-2,476 ГГц

   Скорость передачи данных: 5 Мбит/с

Четыре: Применение

   ● Динамик

  ● CD, DVD, tv Аудио Беспроводная передача

   ● Домашний кинотеатр, проектор аудио-беспроводной

  ● Беспроводной микрофон (необходимо добавить микрофонный предусилитель)

  ● Система мониторинга

   ● Беспроводной гарнитура



Пять: Вопросы, требующие внимания

   Этот модуль является радиочувствительным устройством. Хотя этот модуль имеет адаптивный механизм защиты от помех, для того, чтобы сделать связь более стабильной, использование и установка должны быть более чем на 2 метра от беспроводного маршрутизатора.

Семь: выбор и Подключение периферийных устройств

   1: выбор мощности

<1>: интерфейс miniUSB используется для ввода питания 5 В. Вы можете использовать зарядное устройство USB, зарядное устройство, usb-интерфейс компьютера и другой USB для обеспечения питания.

<2>: 2PIN/2,0-pitch 5 В Входной разъем питания также может использоваться в качестве 5 в входной мощности.

    2: выбор антенны и подключение

   Этот модуль оснащен Всенаправленной антенной с высоким коэффициентом усиления 4Dbi/2,4G и подключается к этому модулю через съемный rf-интерфейс SMA.Пользователи также могут выбрать свою совместимую антенну 2,4G в соответствии с фактическими требованиями к дизайну.При использовании антенный радиатор PCB должен быть далеко от основного корпуса модуля, а также аудиокабелей, силовых кабелей и других легко поврежденных сигнальных кабелей. В то же время Антенна должна быть как можно больше подвержена воздействию пространства, чтобы не быть экранированной или экранированной металлическими предметами.

  3: внешняя антенна Рекомендуемые характеристики:

    Тип Описание

    Частотный диапазон 2,400-2,521 ГГц

    Импеданс 50Ω

    Напряжение стоящей волны ≤1. 5

    Поляризация: вертикальная поляризация

    Интерфейс SMA

    Длина фидера 10 см и более



   4: Подключение аудио сигнала и спецификации

     Вход и выход аудиосигнала принимает аудиоинтерфейс 3,5 мм, а входной/Выходной сигнал Соответствует спецификации выходного сигнала интерфейса наушников.Вход можно напрямую подключить к разъему наушников телефона через аудиокабель, а выход можно использовать для прямого нажатия на наушники или активный динамик и усилитель.



Восемь: инструкции по подключению и сопряжению

     Метод сопряжения: для первого использования этого модуля требуется сопряжение.В состоянии включения питания нажмите кнопку подключения на приемнике в ближайшее время, и индикатор состояния медленно мигает (1 s off и 1 s off), указывая, что режим сопряжения введен. После того, как приемник переходит в режим сопряжения, пользователь нажимает кнопку подключения передатчика, который должен быть сопряжен в течение 20 секунд.2000 мс, две мигающие вспышки по 50 мс показывают удачное сопряжение.Этот модуль поддерживает 1 drag 4 (плата запуска может быть сопряжена и подключена к четырем приемным платам в большинстве случаев), а подключение различных приемных плат может быть сопряжено в соответствии с такими же функциями, как и выше.

    Отключение сопряжения: чтобы отсоединить модуль, просто нажмите клавишу подключения на приемной плате, которую вы хотите отсоединить.

   Примечание: по крайней мере одна плата передатчика и одна плата приемника должны быть приобретены для беспроводной передачи звука, и одна плата передатчика может подключить до четырех плат приемника одновременно, обеспечение одной передачи и четырех одновременных приемников.
