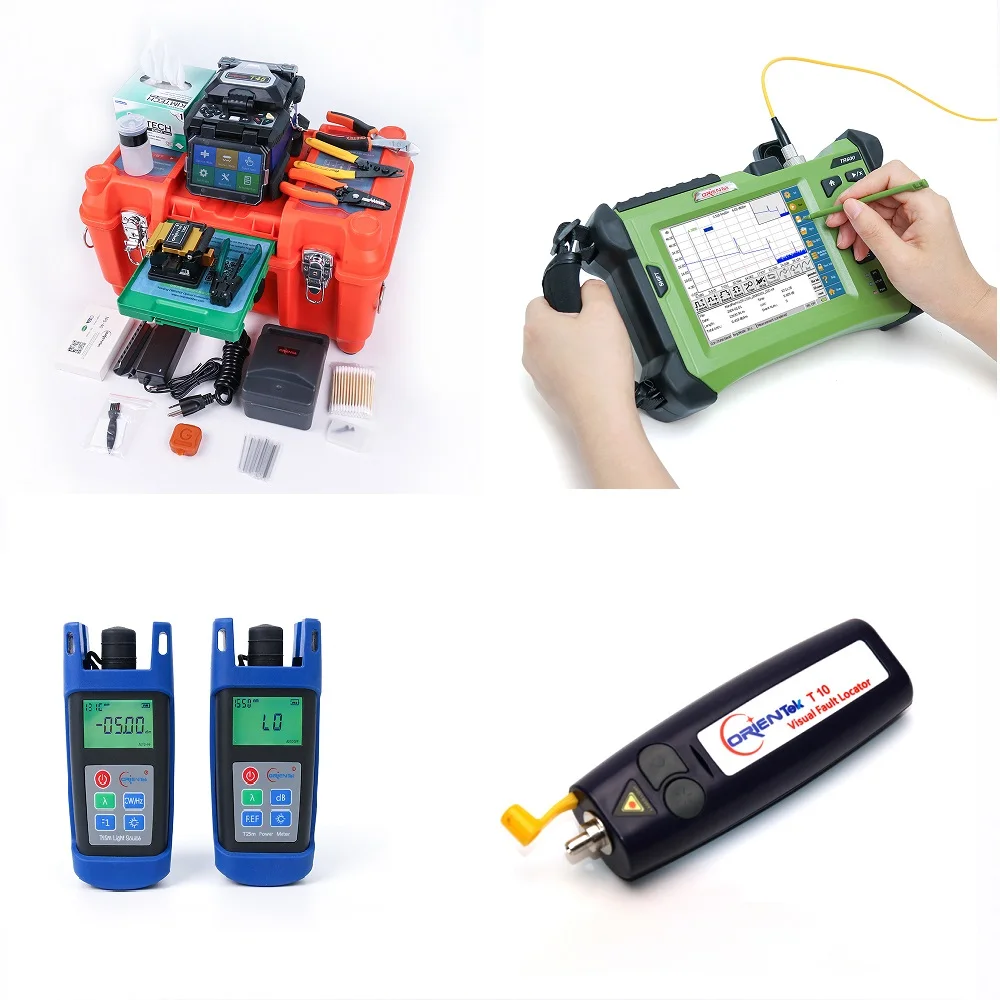

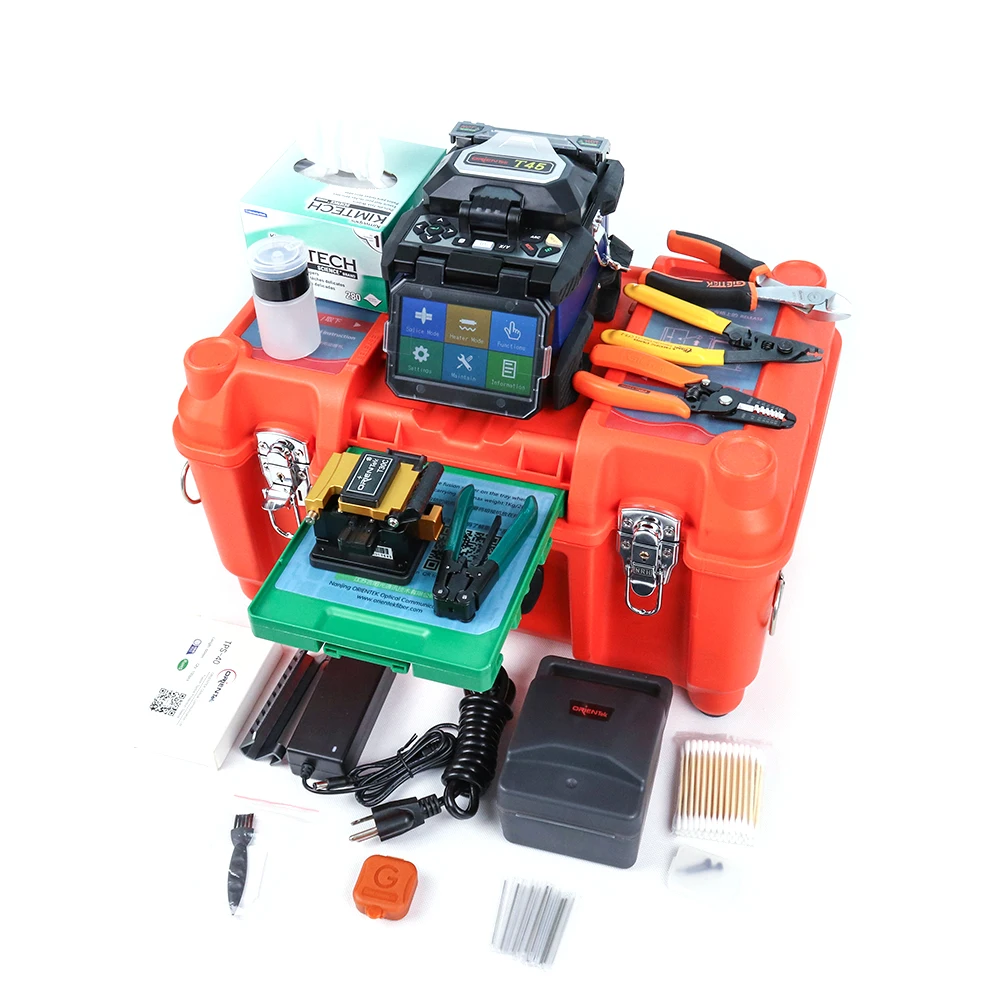

Волоконный комплект инструментов для работы с оптическим кабелем FTTH Orientek





Ориентек T45 Сплайсер с рефлектометр SM OTDR 1310/1550nm + OPM + OLS + VFL

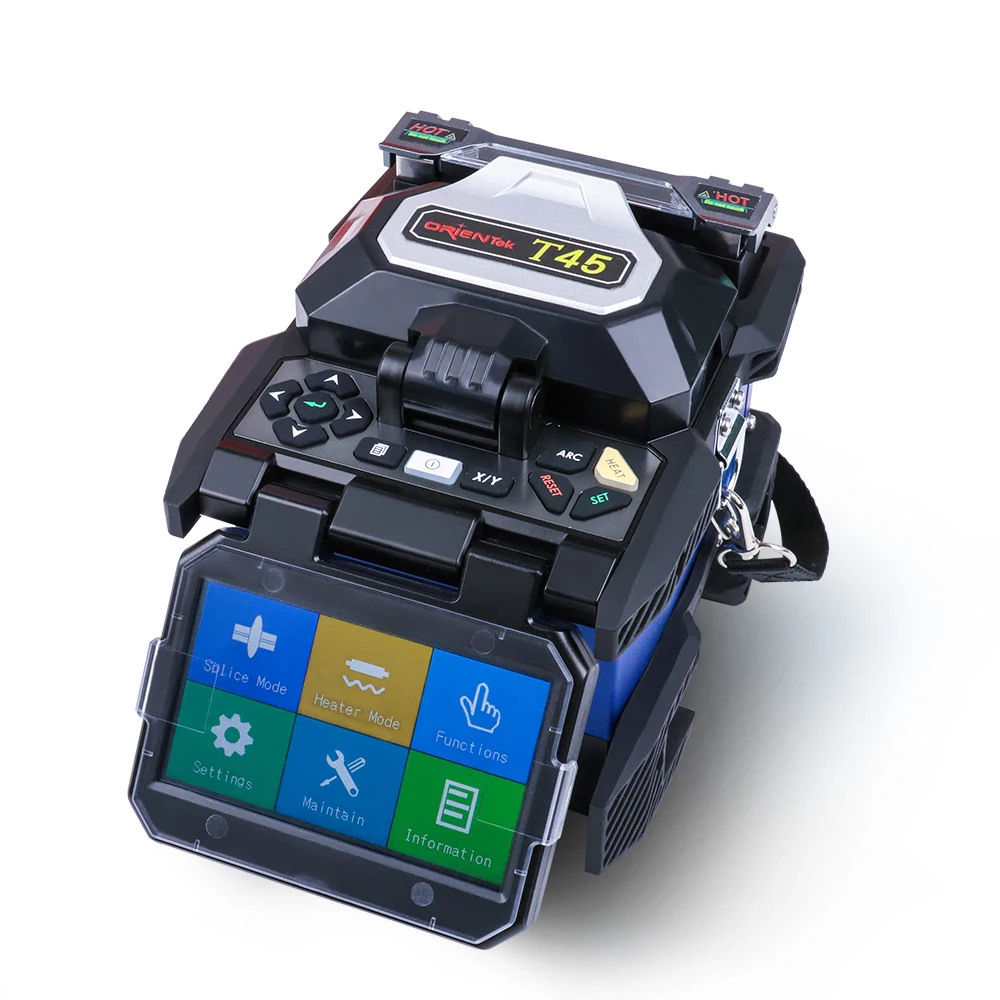

1. Спецификация сплайсера Метод выравнивания
Точное выравнивание ядра и выравнивание обшивки Применимые волокна
Любые обычные волоконно-оптические волокна и перемычки, которые отвечают требованиям ITU-TG.651 ~ 653, ITU-TG.655 и ITU-TG.657 Диаметр оптического волокна
Облицовка: 80 ~ 150 мм, слой: 0,1 ~ 3 мм Длина черенка
5-16 мм (диаметр оптического волокна с покрытием ≤ 250 мкм); 10 мм (диаметр оптического волокна с покрытием: 0,25 ~ 3 мм) Расход сплайсинга (типичное значение)
0.02дб (SMF); 0.01дб (MMF); 0.04dB (DSF); 0.04dB (NZDSF) Потеря мокроты
Лучше, чем 60 дБ Время сращивания сплайсинга (типичное значение)
7 s Время нагрева (типичное значение)
18 s Испытание силы тяги
1,96 ~ 2.25N Термоусадочная трубка
60 мм, 40 мм и серия термоусадочных трубок Графический дисплей
Высокопроизводительный 4,3-дюймовый ЖК-дисплей Время увеличения
320 раз/88 раз Запись сплайсинга
10000 групп Емкость аккумулятора
11,1 В, 6800 мА · ч, типичное значение сплайсинга и тепловой цикл 330 раз Батарейный сервис
Время зарядки цикла достигает 300-500, может быть заменено клиентами Электрод сервисный
Типичная стоимость 4000 раз, может быть заменена клиентами Строительное освещение
Встроенные светильники с высокой яркостью и широкой областью освещения Рабочая среда
Температура:-10 ~ 50℃; Гул: 0 ~ 95% RH, высота над sealeve1: 0 ~ 6000 m Операционные интерфейсы
Графический интерфейс графического управления Extemal power
AC: AC100 ~ 240 В, 60 Гц, 0 ~ 1.5A, DC: DC10 ~ 15 в Extemal порт
USB/SD Размеры
120 мм (Ш) × 130 мм (В) × 154 мм (D), (без резиновой антивибрационной прокладки) Вес
1,59 кг (главный двигатель). 0,37 кг (аккумулятор)

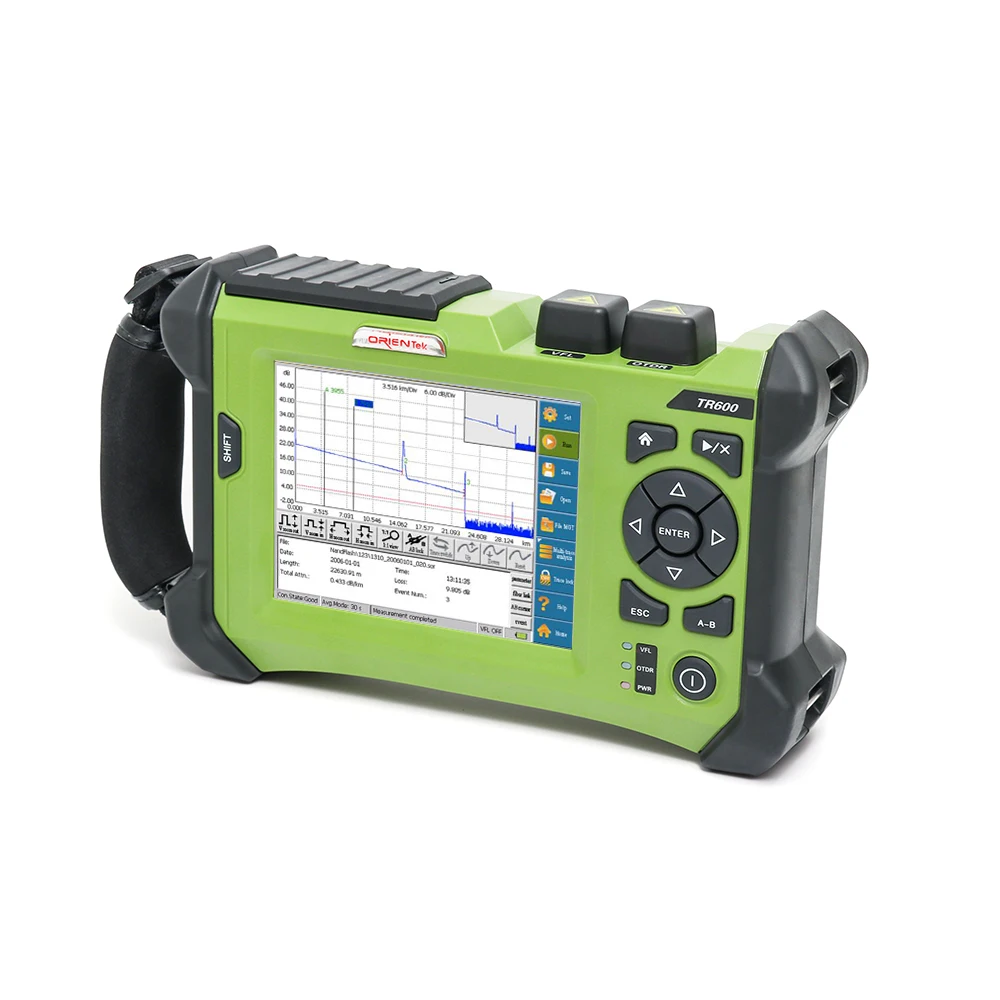

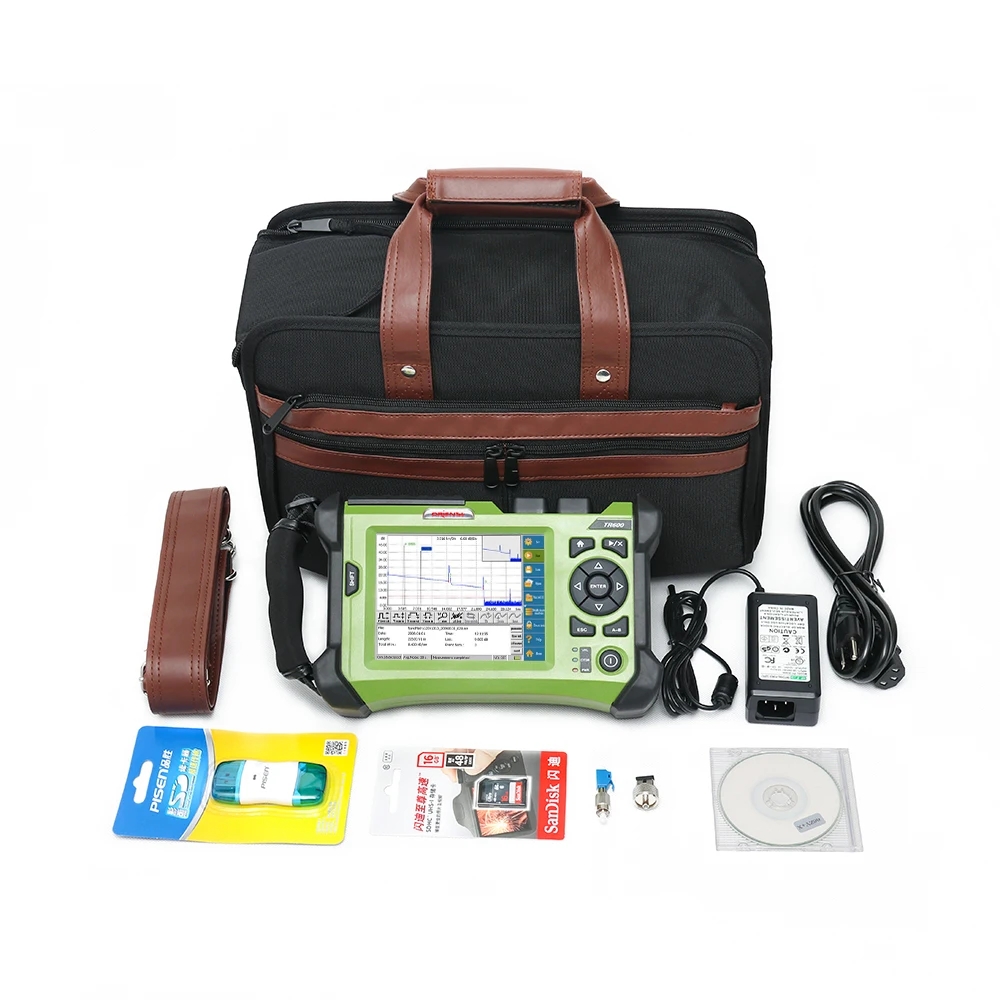

2: спецификация SV20A OTDR Модель SM OTDR TR600 SV20A Длина волны (нм) 1310/1550 Динамический диапазон (дБ) 32/30 Ширина Импульса (НС) 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 Дисплей 5,6 дюймовый TFT LCD сенсорный экран Зона для слепых событий (м) 3 Затухание слепой зоны (м) 13 Линейность (дБ/дБ) ± 0,05 дБ/дБ Порог Потери (дБ) 0,05 Коэффициент разрешения Потери (дБ) 0,01 Коэффициент разрешения выборки (м) От 0,125 до 8 Точка выборки 32 k Погрешность расстояния (м) ± (1 м + 5 × 10-5× Расстояние + интервал выборки) Расстояние (км) 0,3 до 180 Объем памяти трассировки Sd-карта (4G),> 10000 штук Продолжительность измерения Определяется пользователем; 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин выбираются Оптический интерфейс FC/UPC + SC/UPC + LC/UPC Интерфейс передачи данных Интерфейс USB, интерфейс sd-карты Визуальный дефектоскоп Доступно Источник питания Литиевая батарея; Длительность работы ≥ 8 часов Гарантийный срок 12 месяцев

3: мини-измеритель оптической мощности + мини-источник света

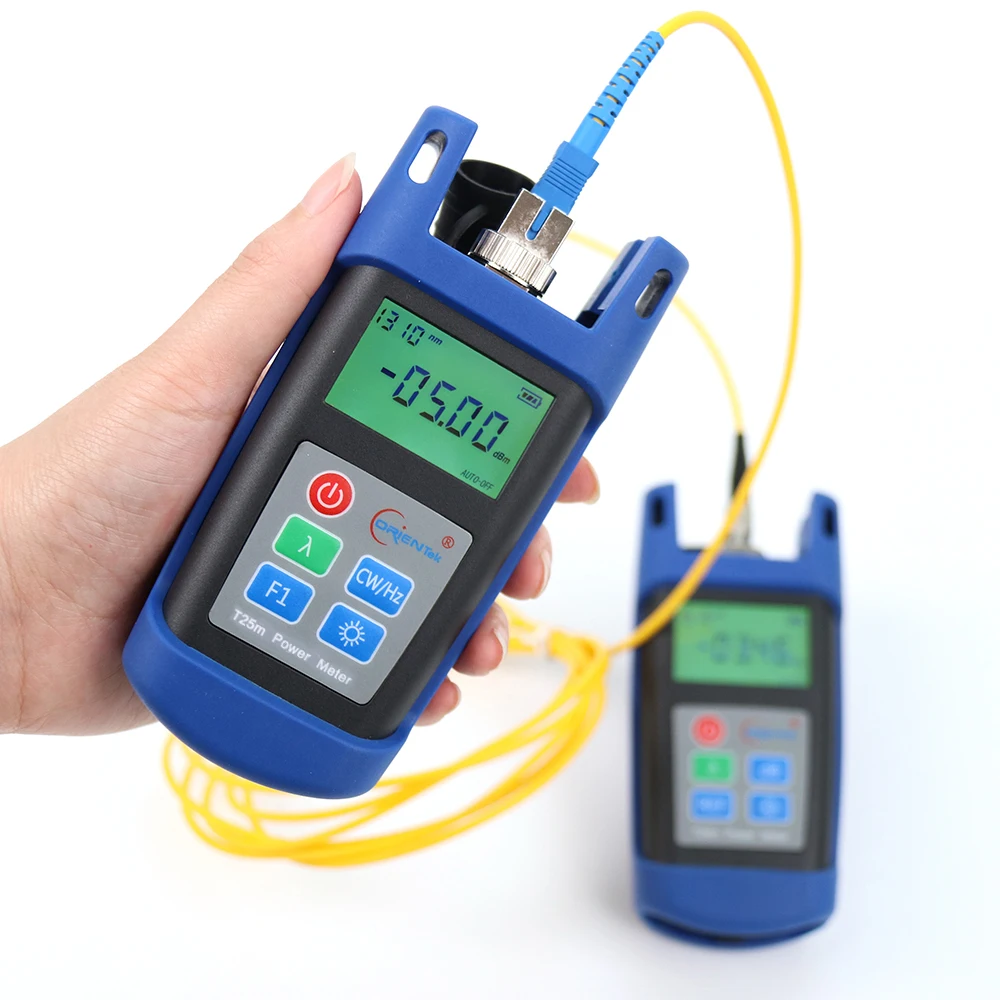

T25M оптический измеритель мощности

① Длина волны: 800 ~ 1700 нм
② Детектор: InGaAs
③ Диапазон измерения:-70 ~ + 3 дБм
④ Разрешение: 0,01 дБм
⑤ Разъем: FC + SC + 2,5 мм Универсальный (1,25 мм для LC является необязательным)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)

Оптический источник света T15MS

① Длина волны: 1310/1550 нм
② Стандартная выходная мощность:-5 дБм
③ Стабильность выхода: ± 0. 05 дБ/15 минут; ± 0. 1 дБ/8 часов
④ Частота модуляции: CW, 270 Гц, 1 кГц, 2 кГц
⑤ Разъем: FC + SC + 2,5 мм Универсальный (1,25 мм для LC является необязательным)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)
