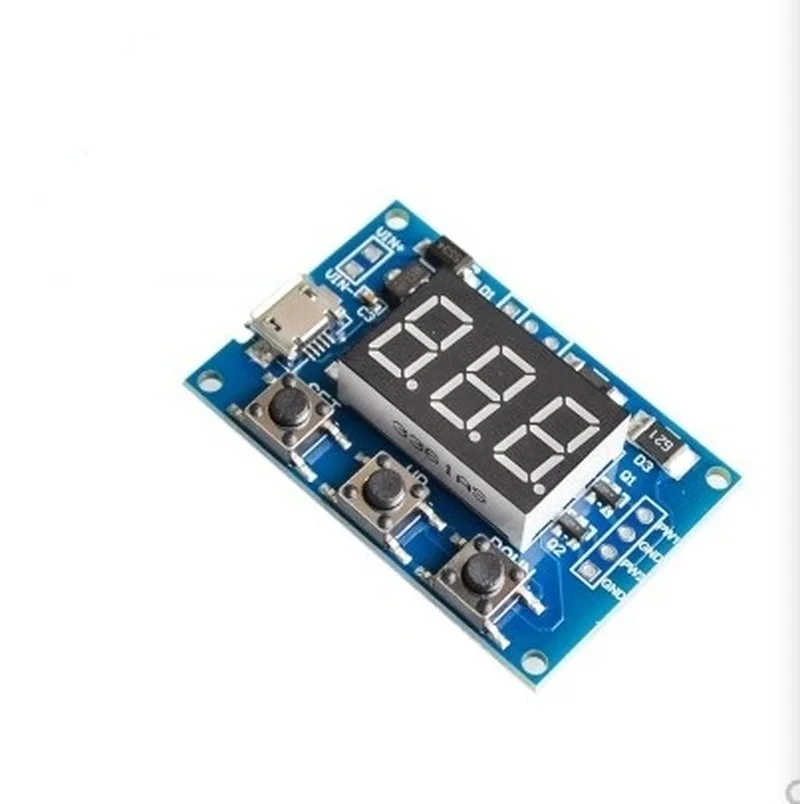

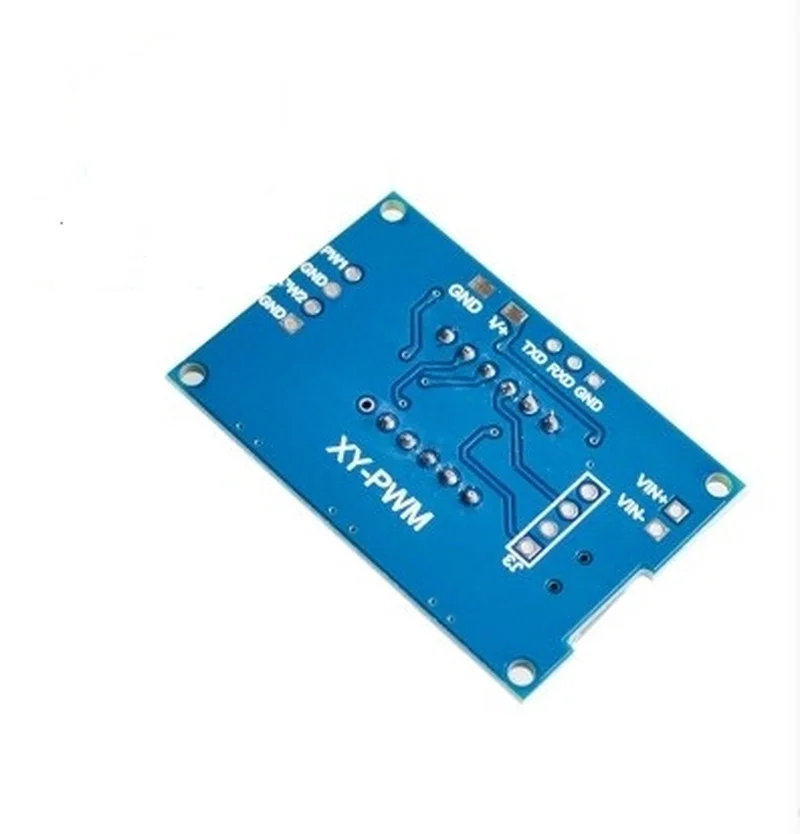

2-канал ПВМ частота импульсов рабочий цикл регулируемый модуль квадратный

2015 г. 1 предмет2-канал ПВМ частота импульсов рабочий цикл регулируемый модуль квадратный волновой генератор для шагового двигателя генератора сигналов шаговый двигатель привода# Hbm0085

Модуль основные характеристики:
1. два отдельных PWM выхода, которые могут установить частоту и рабочий цикл соответственно;
2. Широкий диапазон частот и высокая точность;
3. с последовательным
Размеры: 41*28 мм Толщина: 1,6 мм

Посылка включает в себя:
1 шт. 2 способа ШИМ импульсный Частотный рабочий цикл регулируемый модуль



Во-первых, описание модуля

Два отдельных PWM выхода, которые могут установить частоту и рабочий цикл соответственно;

Частота делится на три диапазона:
1. XXX (без десятичной точки): минимальная единица составляет 1 Гц, а значение колеблется от 1 Гц до 999 Гц.
2. XX. X (десятичная точка-десять): минимальная единица-0,1 кГц; диапазон значений-0,1 кГц ~ 99,9 кГц
3. X.X.X. (три цифры имеют десятичную точку): Минимальный блок 1 кГц; диапазон значений 1 кГц ~ 150 кГц
Е. Г. Частота отображения: 100 означает вывод pwm 100 Гц импульсный;
54,1 означает, что PWM выдает Пульс 54,1 кГц;
1.2.4. Вывод PWM импульса 124 кГц
Коэффициент пошлины колеблется от 0 до 100.
Три частотных диапазона используют рабочий цикл, и все параметры настройки сохранены после отключения питания.
Параметр настройки

Модуль имеет три кнопки: Настройка, вверх, вниз;

1. короткое нажатие кнопки [Set], отображение четырех значений параметров (FR1: PWM1 частота; dU1: PWM1 рабочий цикл; FR2: PWM2 частота; dU2: PWM2 рабочий цикл), будут соответствующие параметры перед переключением имени мигающего подсказки.
2. Нажмите [вверх] и [вниз] непосредственно, чтобы изменить текущее значение параметра (долгое нажатие можно добавить быстро или быстро).
3. Два PWMs предварительно настроены с тремя видами частотных значений. В интерфейсе отображения частоты для переключения используется нажатие кнопки [SET], а коэффициент службы трех частот одинаковый. (XXX: диапазон 1 Гц ~ 999 Гц; XX. X: диапазон 0,1 кГц ~ 99,9 кГц; X.: диапазон 1 кГц ~ 150 кГц,).

В-третьих, параметры модуля:
1. Рабочее напряжение: 5--30в поддерживает micro USB 5,0 в источник питания;
2. Частотный диапазон: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне около 2%;
4. емкость нагрузки сигнала: выходной ток может быть около 8-30 мА;
5. Выходная Амплитуда: по умолчанию 5 V-pp (может быть изменена внешним источником питания);
6. Температура окружающей среды:-30 ~ + 70 °C.

В-четвертых, сфера применения:
1. Используется в качестве генератора сигнала квадратной волны для генерирования сигнала квадратной волны для экспериментального развития;
2. Используется для генерирования квадратного волнового сигнала, который водит Драйвер шагового двигателя;
3. генерировать регулируемые импульсы для использования MCU;
4. генерировать регулируемые импульсы и контролировать связанные цепи (приложения, такие как PWM регулировка скорости затемнения).

Пять, контроль последовательного порта
Стандарт связи: 9600 bps
Бит данных: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет

1, установите частоту PWM
"S1FXXXT": Установите частоту PWM1 до XXX HZ (001 ~ 999)
"S1FXX. XT": Установите частоту PWM1 до XX. X кГц (00,1 ~ 99,9)
"S1F: X.X.X.T": Установите частоту PWM1 до ХХХ кГц (0.0.1. ~ 1.5.0.)
'S1': PWM1
'S2': PWM2
'F': частоты
D: рабочий цикл
'T'-конечный флаг
2, установите рабочий цикл PWM
"S1DXXXT": Установите коэффициент пошлины PWM1 до XXX; (001 ~ 100)
"S2DXXXT": Установите рабочий цикл PWM2 до XXX; (001 ~ 100)
Установите успех для возврата: вниз;
Не удалось вернуть: падение.
